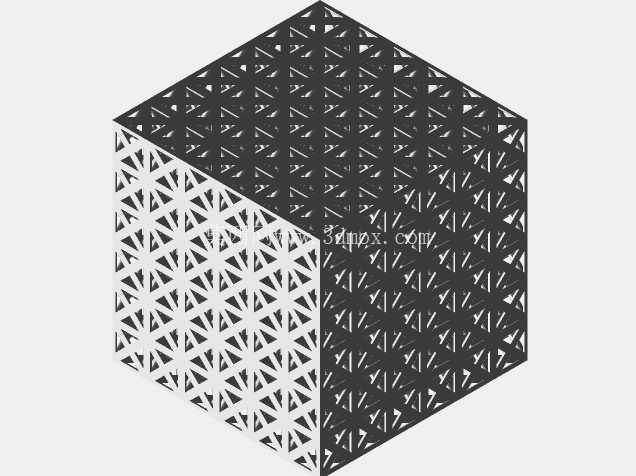

双金刚石晶格立方体点阵结构设计

　　这类双金刚石晶格立方体结构，是面向增材制造工艺开发的典型点阵承载构型，最早在轻量化结构验证、多孔材料力学性能测试场景中被广泛使用，区别于常规单金刚石晶格的单一套接节点排布，该结构采用两套金刚石晶格在立方空间域内错位嵌套的设计逻辑，在相同孔隙率参数下，能实现更均匀的应力传导路径，避免单晶格结构在大载荷下出现的节点应力集中断裂问题。从实际应用场景来看，这类结构常被用作航空航天领域的轻量化承载填充件，在保证结构整体刚度满足设计要求的前提下，相比实心立方体结构减重比例可达60%以上，同时其内部连通的孔隙通道，也可作为换热结构的流体流道使用，在紧凑式换热器芯体设计中，该构型的湍流扰动效果优于常规直孔流道，换热效率提升幅度明显。从设计思路层面拆解，该结构以标准立方体为空间边界，两套金刚石晶格的节点分别沿立方体体对角线方向偏移四分之一晶格常数的距离，节点之间采用等直径圆柱杆连接，所有连接杆件的直径保持一致，避免变径位置出现的成型缺陷，适配粉末床熔融3D打印的工艺特性，成型过程中无需添加额外支撑结构，所有悬空杆件的倾斜角度均大于45度，符合SLM工艺的自支撑成型角度要求，减少后处理工序的工作量。

　　在外形尺寸与安装边界设计上，该结构的外轮廓为标准正立方体，六个外表面的节点位置完全对齐平面基准，可直接嵌入到装配体的方形安装槽内，无需额外设计定位转接结构，外表面的杆件端点均落在立方体的表面平面上，装配时可通过端面粘接、焊接或者卡扣连接的方式与外部承载框架固定，安装边界的公差可根据实际使用场景调整杆件外伸长度，适配不同的装配间隙要求。从功能特性来看，该结构具备优异的能量吸收特性，在受到冲击载荷时，逐层递进的杆件屈曲变形可吸收大量冲击能量，不会出现瞬间坍塌失效的情况，因此也常被用作缓冲吸能部件的内部填充结构，在防护装备、碰撞测试吸能盒的设计中均有同类构型的应用案例。

　　在建模过程中，需要重点控制两套晶格的节点对位精度，避免出现杆件连接错位的问题，所有杆件的连接处均做了小圆角过渡处理，减少应力集中系数，同时保证3D打印过程中粉末能够顺利从孔隙中排出，不会出现内部残留粉末堵塞孔隙的问题。结构的孔隙连通率达到100%，在作为生物医用植入体骨架使用时，可满足骨组织长入的孔隙尺寸要求，配合钛合金材料打印后，可实现与人体骨组织弹性模量的匹配，减少应力遮挡效应。不同于随机多孔结构，该周期性晶格结构的力学性能可通过调整杆件直径、晶格常数两个参数实现精准调控，设计人员可根据实际承载需求，快速计算出不同参数下结构的弹性模量、屈服强度、抗压强度等力学指标，缩短结构迭代设计的周期。

　　在实际打印验证过程中，该结构的成型成功率远高于其他复杂点阵构型，因为所有杆件的走向均为空间直线，没有曲面弯折结构，打印过程中激光扫描路径规划更简单，成型件的尺寸精度更容易保证，后处理过程中去除支撑的工作量极小，仅需对外表面的少量粘附粉末进行喷砂处理即可达到使用要求。在换热场景应用时，该结构的内部孔隙可引导流体不断分割、汇合，形成持续的湍流效果，破坏边界层的热阻，相比同体积的金属泡沫换热结构，该结构的孔隙率可控，流阻更低，在相同泵功条件下可实现更高的换热效率。在轻量化承载场景中，该结构的比强度、比刚度均优于同等质量的蜂窝结构，尤其是在三向等载荷工况下，其各向同性的力学特性可避免蜂窝结构面外承载能力弱的缺陷，适用于多向受力的复杂承载部件填充。
