复古风帆海盗船三维结构设计作品

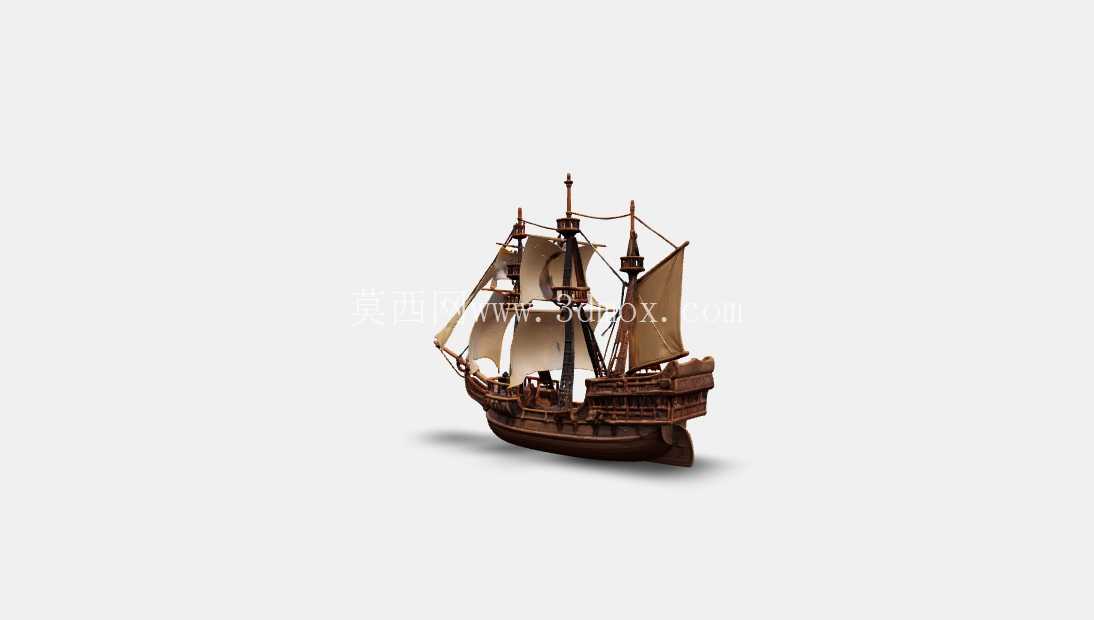

　　这款仿古风帆海盗船的三维结构设计，最初是面向文旅场景的微缩展品开发需求搭建的，在实际工程落地中，可适配主题乐园的景观装置制作、航海科普展馆的静态展陈、桌面文创摆件的开模打样、影视道具的等比例缩放制作等多个场景，不同应用场景下可基于现有模型结构做尺寸缩放调整，无需重新搭建主体曲面框架。从结构设计逻辑来看，建模过程中优先还原了大航海时代风帆商船的典型结构特征，船体部分采用宽体艉楼设计，船首做前倾式弧形收窄，这种结构在真实风帆舰船中可提升恶劣海况下的抗浪性能，微缩模型制作时也能更好还原视觉辨识度，船体外壳的木板拼接缝隙做了等比例的凹凸结构处理，避免3D打印或者翻模制作时出现表面过于光滑失真的问题。

　　上层建筑部分，三根主桅杆的高度按照真实帆船的1:48微缩比例做了尺寸匹配，每根桅杆上的帆桁、绳索固定点位都做了独立的结构拆分，后续如果做动态展品开发，可直接在预留的点位加装微型舵机实现帆面角度调整，不需要额外对桅杆结构做二次打孔修改。帆面部分没有采用简单的平面拉伸建模，而是根据风帆受海风作用的自然垂坠弧度做了曲面变形处理，每片帆的边缘都做了卷边加厚结构，适配光敏树脂3D打印时的薄壁强度要求，避免打印过程中出现边缘翘曲变形。船体内部预留了足够的空腔结构，做大型等比例展示模型时，可在空腔内加装配重块降低整体重心，防止展品摆放时出现倾倒问题，同时空腔位置也可容纳LED灯组、音效模块等电子元件，适配沉浸式展陈的功能需求。

　　尺寸边界方面，按照常规1:48微缩比例制作时，船体总长度控制在320mm左右，主桅杆最高点距离摆放基准面的高度为280mm，船体最大宽度为95mm，这个尺寸既可以适配常规的桌面展柜摆放空间，也能保证结构细节有足够的展现面积，如果是做1:12的大型展示模型，可直接按比例缩放所有结构件，所有拼接位置的公差预留都做了等比例适配，缩放后不会出现拼接缝隙过大或者装配干涉的问题。建模过程中对所有易损的细小结构做了加强处理，比如船首的斜桅支撑、桅杆顶部的瞭望台围栏、船舷侧的火炮炮门盖板，都在非外观面做了0.3mm的加厚加强筋，翻模制作或者3D打印时不会因为壁厚过薄出现断裂问题。船舵部分采用独立可活动结构设计，和船体艉部的连接位做了转轴间隙预留，后续制作动态模型时可直接联动转向机构，不需要重新修改船舵的安装位。从实际生产适配角度，这套模型的所有曲面都做了可展开处理，如果需要做木质拼装模型的开模，可直接导出每个结构件的展开图做激光切割路径编程，不需要重新拆分曲面结构，船身的曲线弧度也做了曲率连续校验，数控雕刻制作木质船体外壳时不会出现曲面断层的问题。

　　针对不同的制作工艺，模型的结构拆分也做了对应优化，做金属铸造的微缩摆件时，可将桅杆、帆面、船体拆分为三个独立组件，预留焊接定位点位，降低铸造时的良品率损耗；做3D打印的桌面摆件时，可将整体模型拆分为船体、桅杆组件、帆面组件三个部分，打印完成后通过定位销拼接即可，不需要额外做粘接定位。在细节处理上，船舷侧的系缆桩、锚链固定位、登船梯的结构都按照真实舰船的布局做了还原，没有做过度的艺术夸张，保证模型的历史还原度，同时这些细小结构都做了圆角处理，避免拼装或者摆放时出现尖锐边角划伤的问题。船体底部做了平面基准设计，摆放时不需要额外的支撑底座即可保持稳定，如果需要搭配展示底座，可直接在船体底部预留的M2螺纹孔位安装固定螺丝，不会破坏船体的外观曲面。
