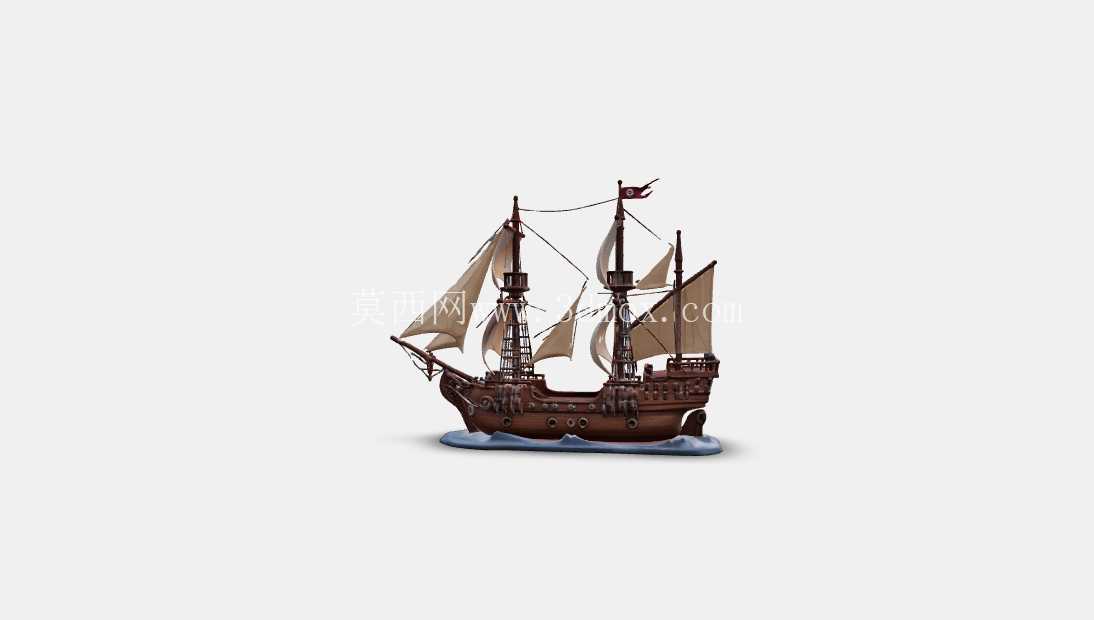

复古风格多桅帆船摆件三维结构设计

本次设计的复古多桅帆船造型件，主要面向文创摆件、主题场景装饰、铸造工艺打样领域的结构落地需求，在前期建模阶段就充分考虑了砂型铸造、失蜡铸造两类主流金属铸造工艺的成型边界，同时也兼容光固化3D打印的小批量定制生产要求。从实际应用场景来看，该模型既可以作为航海主题展馆的微缩展品配件，也能作为桌面装饰摆件的母模用于后续批量翻制，部分细节结构经过调整后还可适配桌游场景的地形配件制作需求。

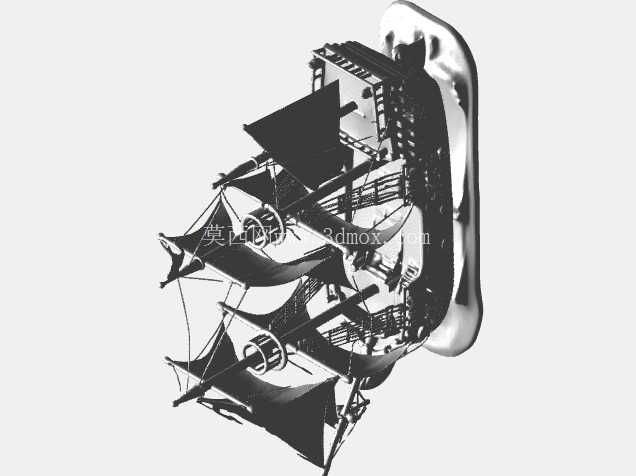

在结构设计思路上，首先对船体主体做了分块处理，船身主体的曲面过渡全部采用G1连续曲率，避免铸造过程中出现尖角应力集中导致的冷隔缺陷，船舷位置的凸起装饰筋条厚度统一控制在2.5mm，既保证了外观细节的辨识度，又不会因为筋条过薄导致铸造充型不全，或是过厚产生缩孔缺陷。三根桅杆的安装位全部设计了内嵌式定位槽，槽深3mm，与船身主体的安装柱采用H7/h6的小间隙配合，既方便后续组装工序的快速定位，也能保证组装完成后桅杆不会出现晃动偏移，桅杆上的帆装结构没有采用完全薄壁的单片设计，而是在帆面边缘增加了0.8mm的加厚卷边，既还原了帆布的自然垂坠质感，也避免了薄壁结构在脱模、搬运过程中出现断裂破损。

从安装边界与尺寸控制来看，整个模型的最大外轮廓尺寸控制在长度180mm、宽度65mm、高度160mm的范围内，底部的承托底座采用一体化的弧形水纹造型，底座平面度公差控制在0.2mm以内，保证放置在平面上不会出现翘边晃动，底座与船身的连接位置做了R3的圆角过渡，既弱化了拼接痕迹，也能减少铸造过程中直角位置的粘砂问题。船体侧面的炮窗、舷墙等细节结构全部做了0.5mm的拔模斜度，适配金属铸造的脱模要求，不需要后续二次修整就能获得清晰的外观细节。

功能特性层面，整个模型采用模块化拆分设计，船身、桅杆、帆装、底座四个部分可独立拆分，既方便单独修改某一部分的细节来适配不同的定制需求，比如调整帆面的破损效果、更改船身的装饰纹样来适配不同主题的文创需求，也能在铸造生产过程中根据不同部件的壁厚特点调整浇铸温度与冷却时间，提升成品率。所有拼接位置的定位结构都做了防呆设计，三根桅杆的直径从船首到船尾依次递增1mm，组装时不会出现装反、装错位置的问题，降低后续组装工序的人工成本。

在细节处理上，船首的斜桅、船尾的艉楼结构都做了壁厚均匀化处理，整个模型所有位置的壁厚差控制在1mm以内，避免铸造过程中因为冷却速度不一致产生变形，帆面上的绳索纹理采用凸起0.3mm的浅浮雕设计，既保证了视觉上的细节丰富度，又不会因为纹理过深导致脱模时出现粘模问题。船身底部与底座的接触面积占底座总面积的60%以上，保证整体结构的重心落在底座中心范围内，即使受到轻微的外力触碰也不会出现倾倒问题。针对失蜡铸造的工艺要求，所有内部拐角位置都做了R1以上的圆角处理，避免蜡模成型时出现应力开裂，同时也方便后续涂挂耐火材料时不会出现积料、气泡等缺陷。
