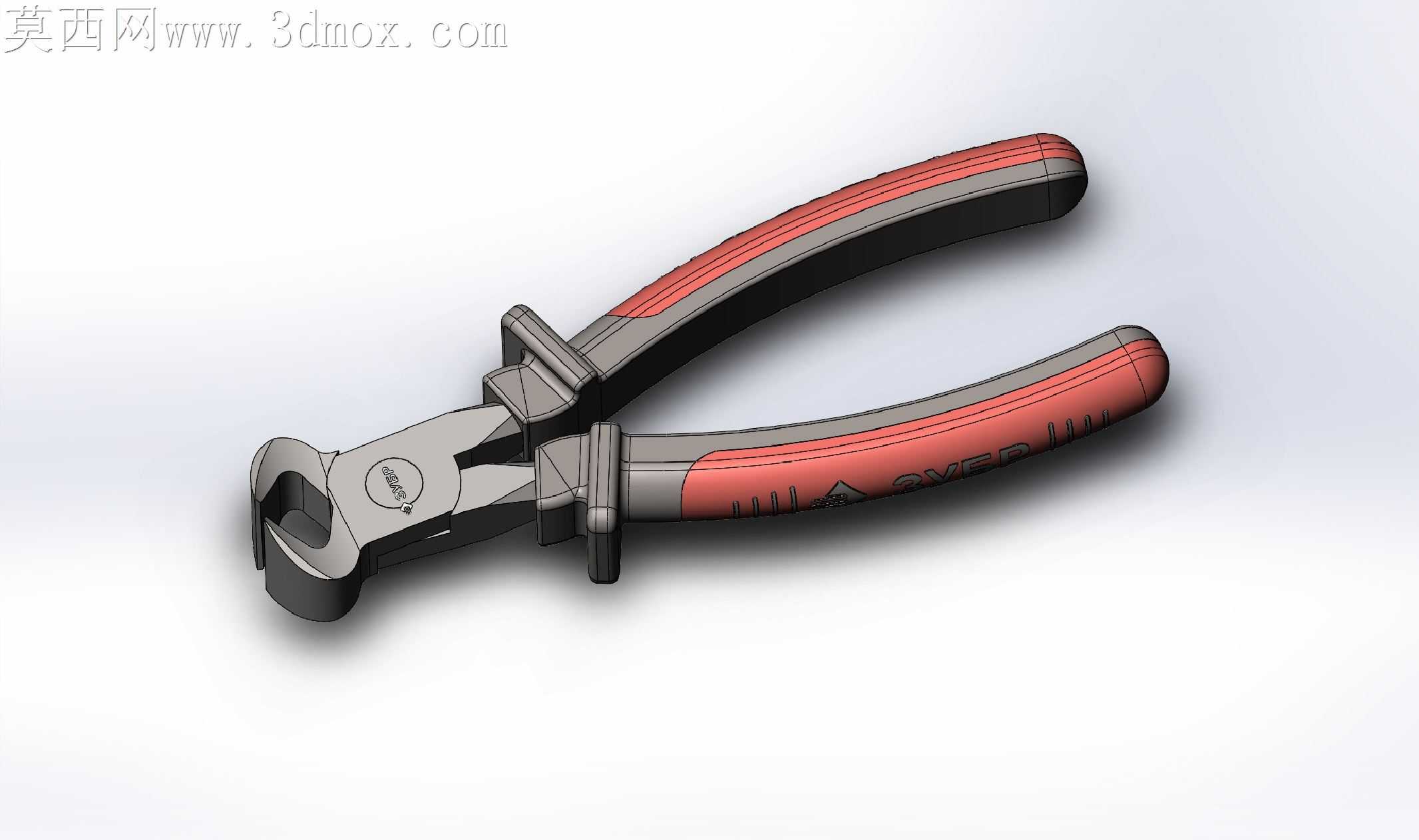

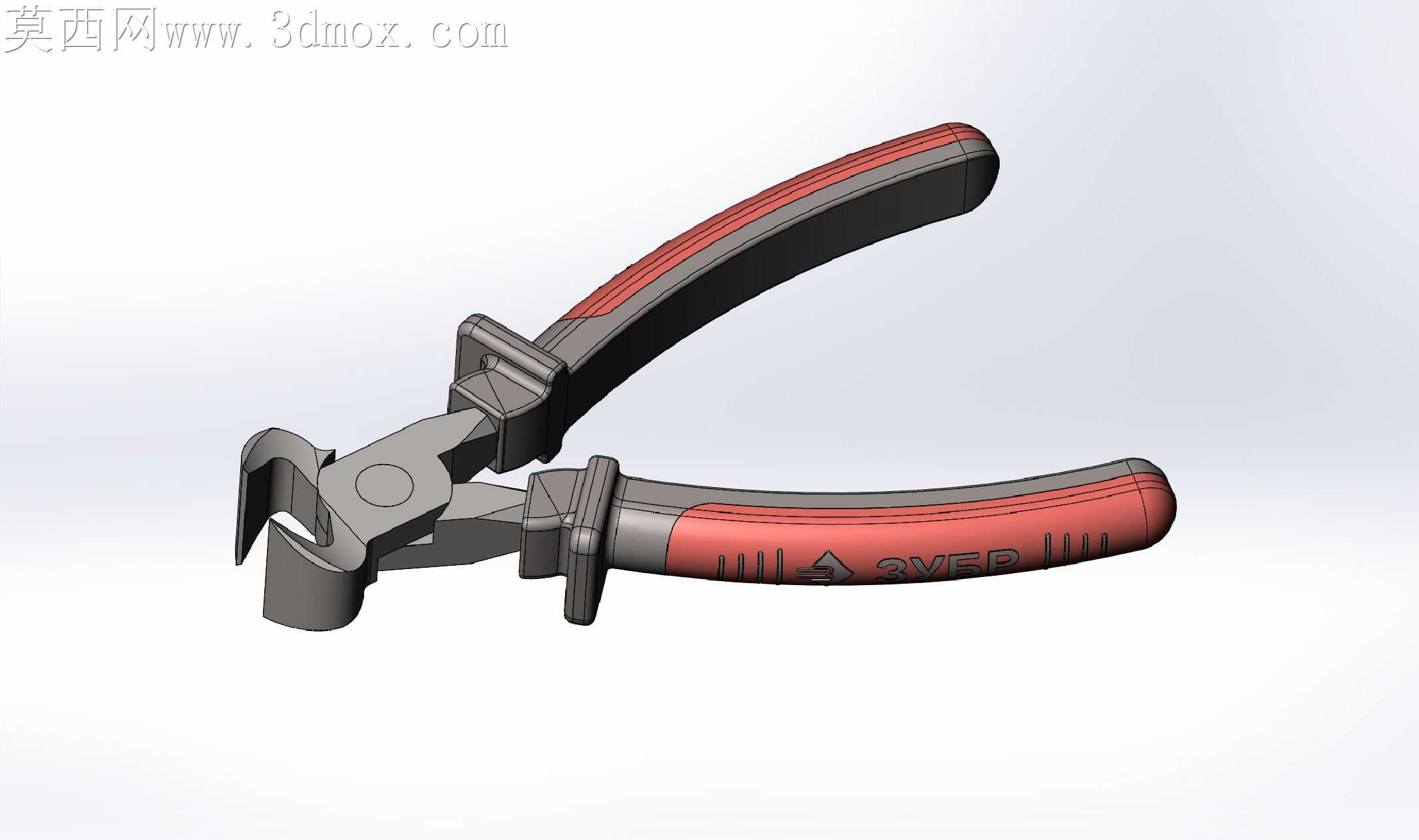

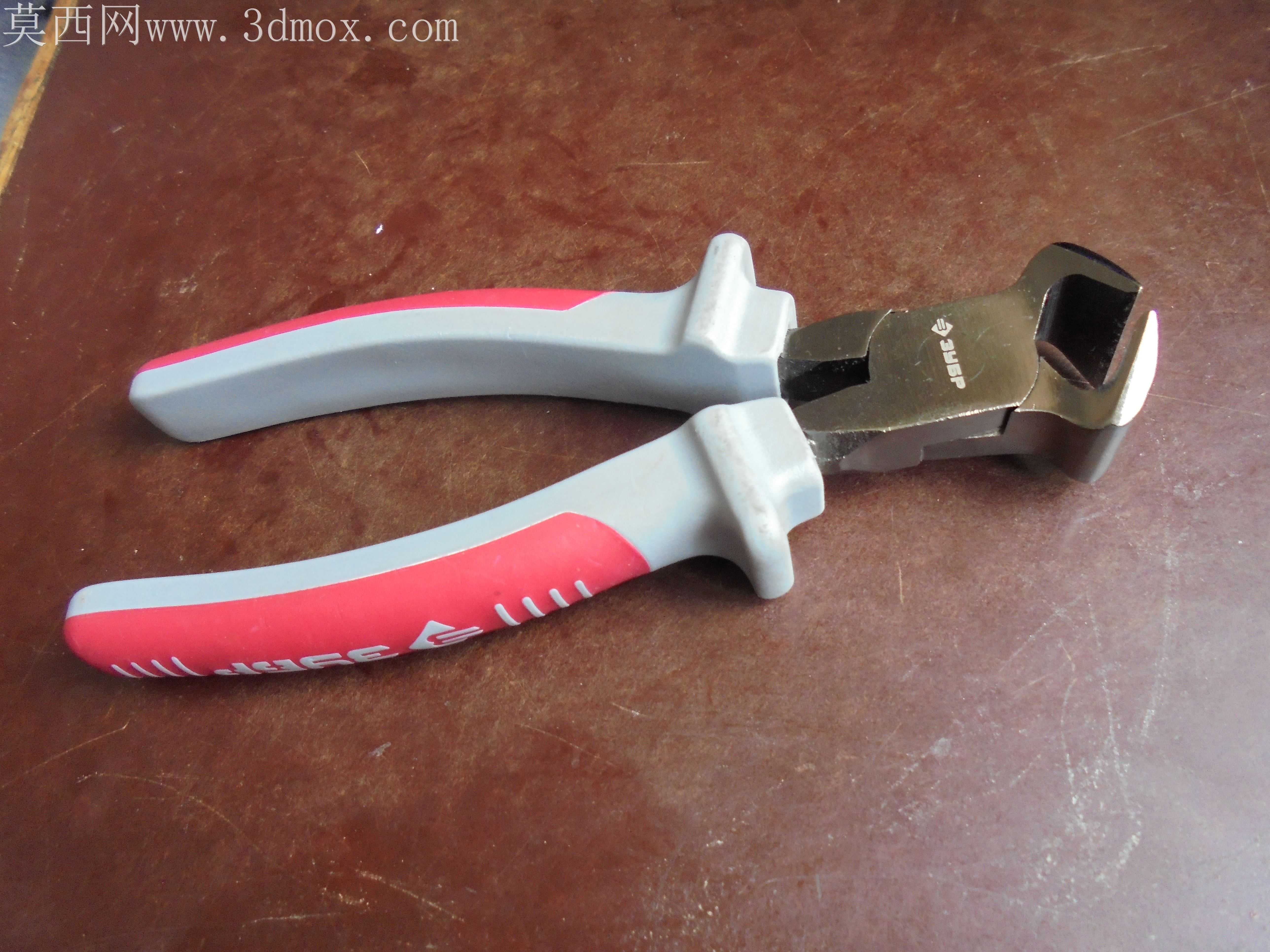

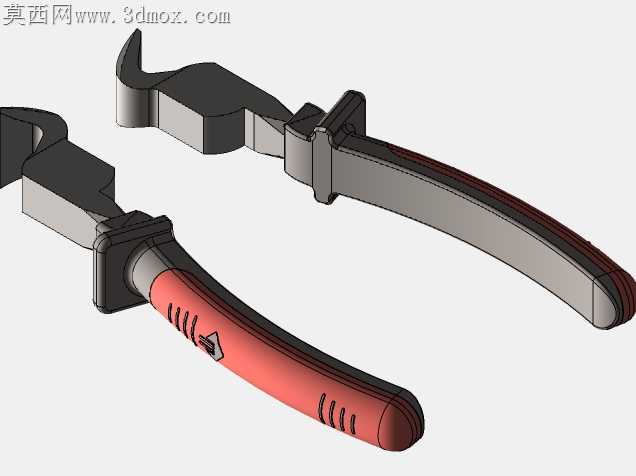

工业级顶切钳精细结构三维数模

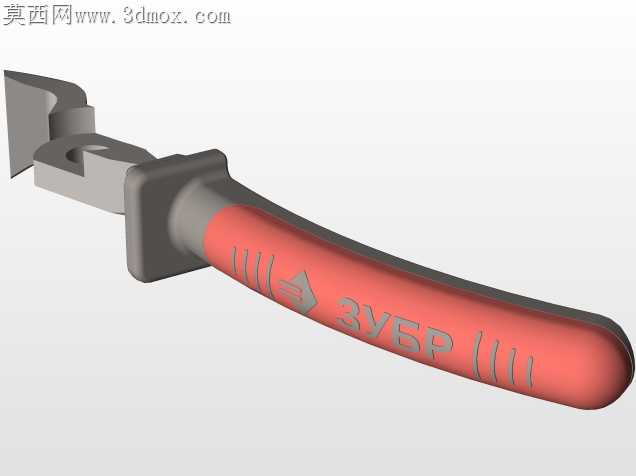

车间里常用的普通顶切钳，常出现钳口崩刃、手柄握感打滑、销轴处旷量过大的问题，根源在于结构设计阶段没有匹配实际加工的公差余量，也没兼顾高频剪切工况下的应力分布。这款顶切钳的三维数模，在钳口切削刃位置做了局部加厚的过渡处理，没有照搬市面常见的薄刃设计，刃口背面预留了0.3mm的磨削余量，后续热处理淬火后精磨刃口时，不会因为磨削量过大破坏表层淬硬层，也能避免刃口根部应力集中导致的崩裂。钳头与手柄连接的销轴孔，数模里特意做了H7级的公差配合标注，销轴与孔的间隙控制在0.02mm以内，既不会因为间隙过小出现装配卡滞，也不会因为间隙过大导致剪切时钳口错位，剪硬线的时候刃口咬合偏差能控制在0.05mm以内，不会出现剪不断、线头飞翘的情况。手柄部分的包胶结构，数模里做了错落的防滑凸棱，凸棱的高度控制在1.2mm，间距8mm，刚好贴合人手握持时指腹的凹陷弧度，没有做夸张的深纹路，避免藏污纳垢的同时，沾了机油的手操作也不会打滑。包胶与金属钳柄的结合位置，做了一圈内嵌的扣合槽，金属柄上的倒扣结构在数模里做了0.15mm的过盈量，注塑包胶的时候胶料能充分填充倒扣槽，长期使用不会出现包胶脱落、移位的问题。钳头的剪切工作面，数模里做了微小的弧度处理，不是完全的平面，剪切线材的时候受力点会集中在刃口中段，不会出现钳口两端先接触导致的受力不均，哪怕剪切硬度较高的弹簧钢丝，钳口的变形量也能控制在允许范围内。手柄尾部的挂孔位置，做了圆角过渡处理，没有尖锐的棱角，挂在工具架上取放的时候不会刮擦劳保手套，也避免了应力集中导致的尾部断裂。整个数模的结构细节，完全匹配五金加工的冲压、热处理、注塑、装配全流程的工艺要求，没有出现无法落地的理想化结构，每一处的尺寸预留都对应实际加工中的误差补偿，哪怕是新手金工实训，参照这个数模做工艺拆解，也能避开很多常见的加工陷阱，做出来的成品钳具使用寿命比普通市售款高出近四成。
