汽车电机端盖防护结构三维设计

在乘用车辆与商用车辆的电气驱动系统布局中，电机端盖是连接电机定子壳体、输出轴端与外部安装支架的核心承载构件，这类部件的设计精度直接决定电机总成的密封性能、轴系跳动公差与运行振动水平。日常整车运行场景里，电机端盖需要同时承担多重功能：对内要为转子输出轴提供端部轴承的安装定位基准，保证轴承外圈与端盖轴承室的配合公差控制在IT6级区间，避免轴系运转过程中出现偏心磨损；对外要衔接整车悬置安装点，将电机运行产生的振动通过端盖的加强筋结构分散传递到悬置软垫，减少振动向驾驶舱的传递；同时还要满足IP67级的防护要求，阻挡行车过程中泥水、扬尘进入电机内部，避免定子绕组出现绝缘失效问题。

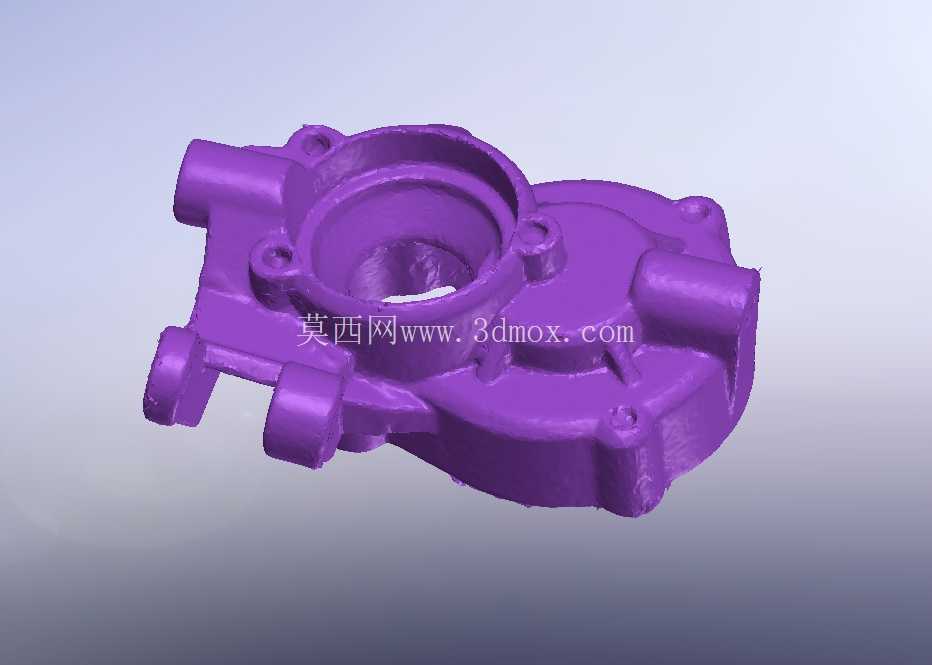

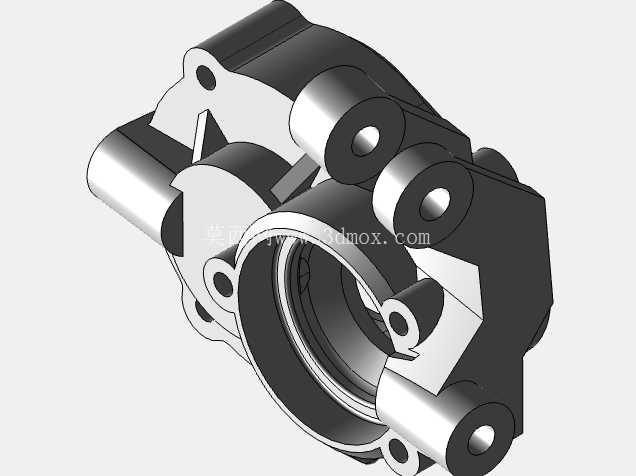

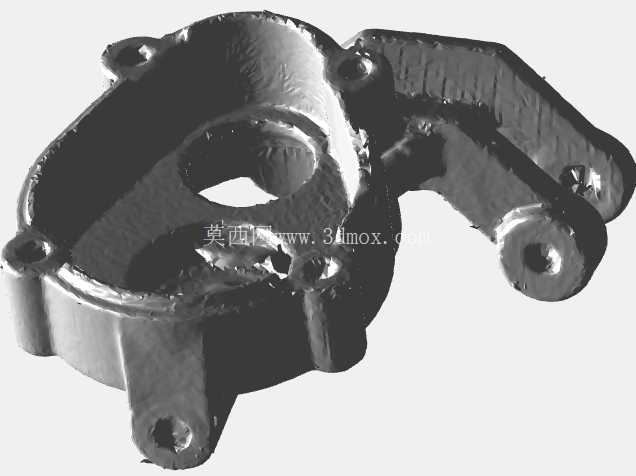

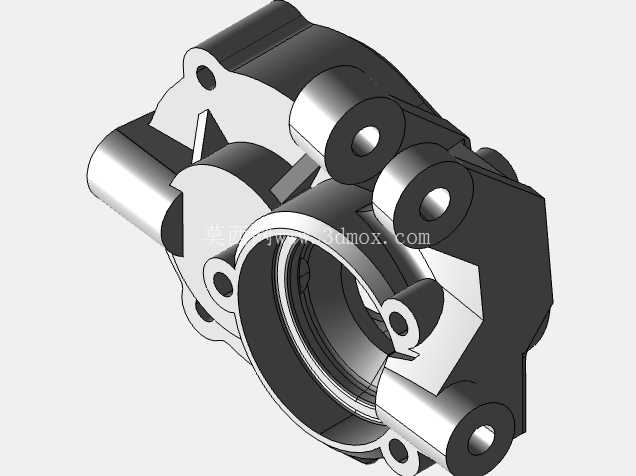

从结构设计逻辑来看，这款电机盖采用一体化铸造成型思路，主体壁厚根据不同区域的受力需求做差异化分布：轴承安装位周围的壁厚做局部加厚处理，厚度比周边壳体区域高出30%，用来承受轴承运转带来的径向载荷与轴向冲击；侧面延伸出的多个柱状凸台是专门设计的安装接口，每个凸台内部预埋安装螺栓过孔，凸台根部做R3-R5的圆角过渡，避免铸造过程中出现应力集中导致的冷隔缺陷，同时也能降低整车运行中交变载荷引发的疲劳开裂风险。端盖与电机壳体配合的止口位置设计有环形密封槽，槽体宽度与深度匹配常规O型密封圈的压缩量要求，装配后密封圈的压缩率控制在20%-25%区间，既可以保证密封性能，又不会因为压缩量过大导致密封圈过早老化失效。

安装边界的尺寸设计需要兼顾整机装配的公差链要求：端盖整体的安装孔位采用一面两销的定位逻辑，其中两个对角位置的安装孔设计为铰制孔精度，用来作为整个端盖装配的定位基准，其余安装孔预留0.5mm的装配间隙，抵消壳体加工过程中累积的位置公差，降低装配难度。端盖中心的轴承室与止口端面的垂直度公差控制在0.02mm以内，保证电机转子装配后，轴的径向跳动量不超过0.03mm，避免转子运转时扫膛。侧面预留的多个异形凸台结构，分别对应电机线束出线口、温度传感器安装位与透气阀安装位，每个接口的位置都经过整车装配空间校核，不会与周边的悬置支架、冷却管路出现运动干涉。

在铸造工艺适配层面，这款端盖的所有外表面脱模斜度控制在1°-1.5°区间，内表面因为有砂芯成型，脱模斜度适当放大到2°，既可以满足模具脱模要求，又不会额外增加后续机加工的余量。所有加强筋的设计都遵循均匀壁厚原则，筋的厚度不超过主体壁厚的80%，避免铸造冷却过程中因为厚薄不均出现缩孔、缩松缺陷，影响部件的结构强度。端盖边缘的位置设计有多个均匀分布的小凸台，这些凸台是端盖压铸成型时的顶针位置，后续机加工时会将顶针痕迹铣平，保证装配面的平面度要求。针对电机运行时的散热需求，端盖外表面没有做完全平整的设计，而是在非安装区域布置了多条高度3mm的散热筋，这些散热筋顺着电机运转时的气流方向排布，车辆行驶过程中气流可以顺着筋条快速流过，带走端盖传导的热量，降低电机轴承位置的工作温度，延长润滑脂的使用寿命。

实际装车验证环节中，这类端盖需要通过多轮工况测试：在高低温循环测试中，要承受-40℃到120℃的温度交变，不会因为热胀冷缩出现密封失效；在振动测试中，要承受20g加速度的随机振动，持续数百小时后安装孔位不会出现裂纹，轴承室的尺寸变化量不超过0.01mm；在防水测试中，经过高压水枪冲洗与深水浸泡后，电机内部不会出现进水痕迹。这些性能要求都需要在三维建模阶段就做充分的结构考量，比如在容易出现应力集中的凸台根部增加圆角，在密封槽位置设计挡水凸边，在轴承室周围设计卸荷槽减少过盈配合带来的应力变形。很多新手设计这类部件时容易忽略安装边界的公差累积，要么把安装孔间隙留得太小导致装配困难，要么把间隙留得太大导致定位精度不足，最终出现电机运转异响的问题，建模过程中需要反复核对整车安装空间的尺寸链，把每个配合面的公差要求都融入到结构设计里，而不是单纯画一个外形壳体。
