卡通黑猫形象摆件三维结构设计

本次设计的卡通黑猫造型摆件，最初的应用场景定位是桌面文创陈设品，同时可适配铸造工艺做小批量金属材质量产，也可通过3D打印做个性化定制的手办产出，在潮玩周边、办公桌面装饰、文创礼品领域都有对应的适配空间。从实际用途来看，该造型既可以作为独立的装饰摆件放置在办公桌面、家居展架上，也可以作为文创IP的衍生实体载体，搭配不同的表面处理工艺实现金属哑光、亮面烤漆、植绒等不同质感的呈现，适配不同的受众审美需求。

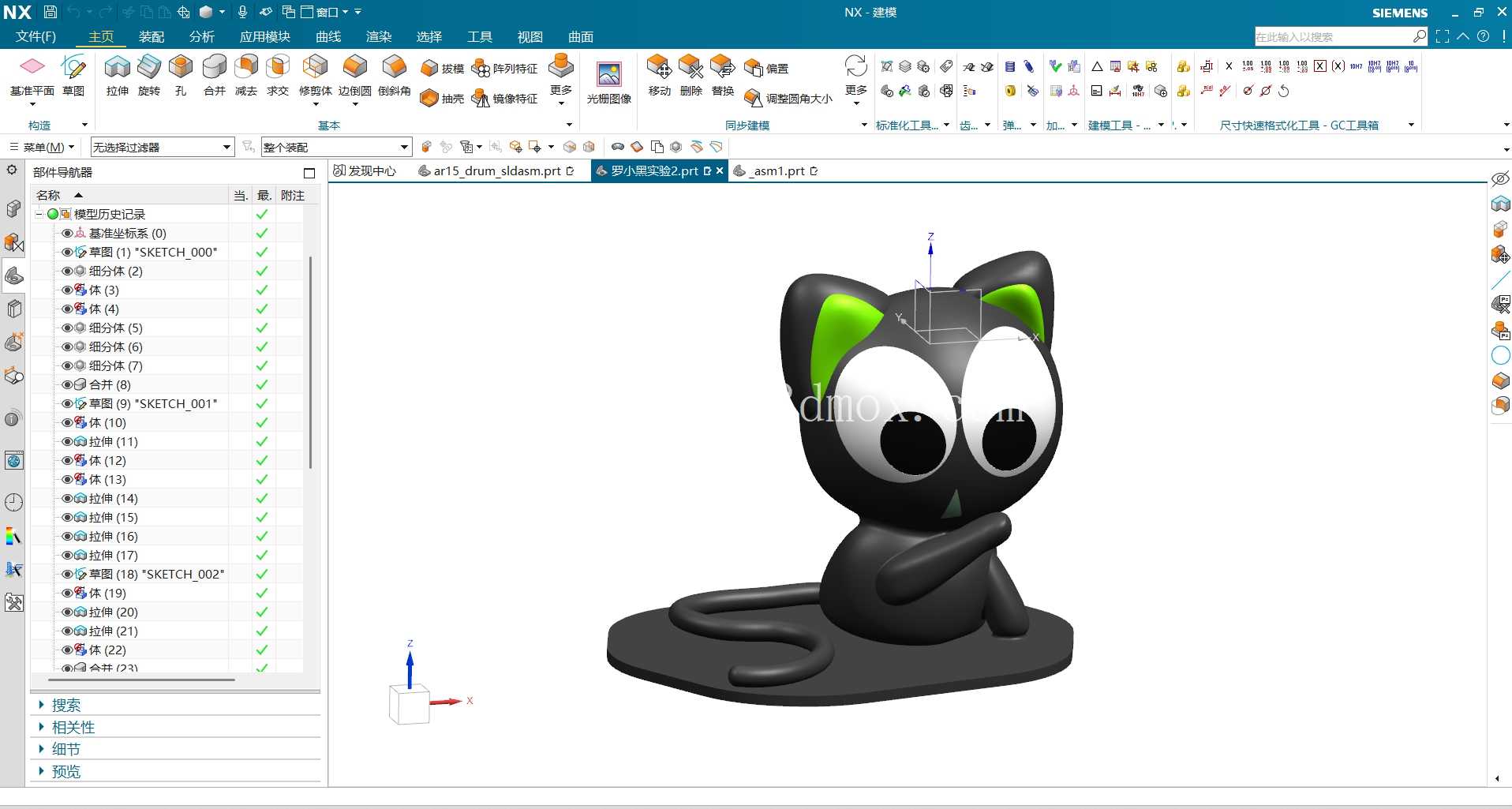

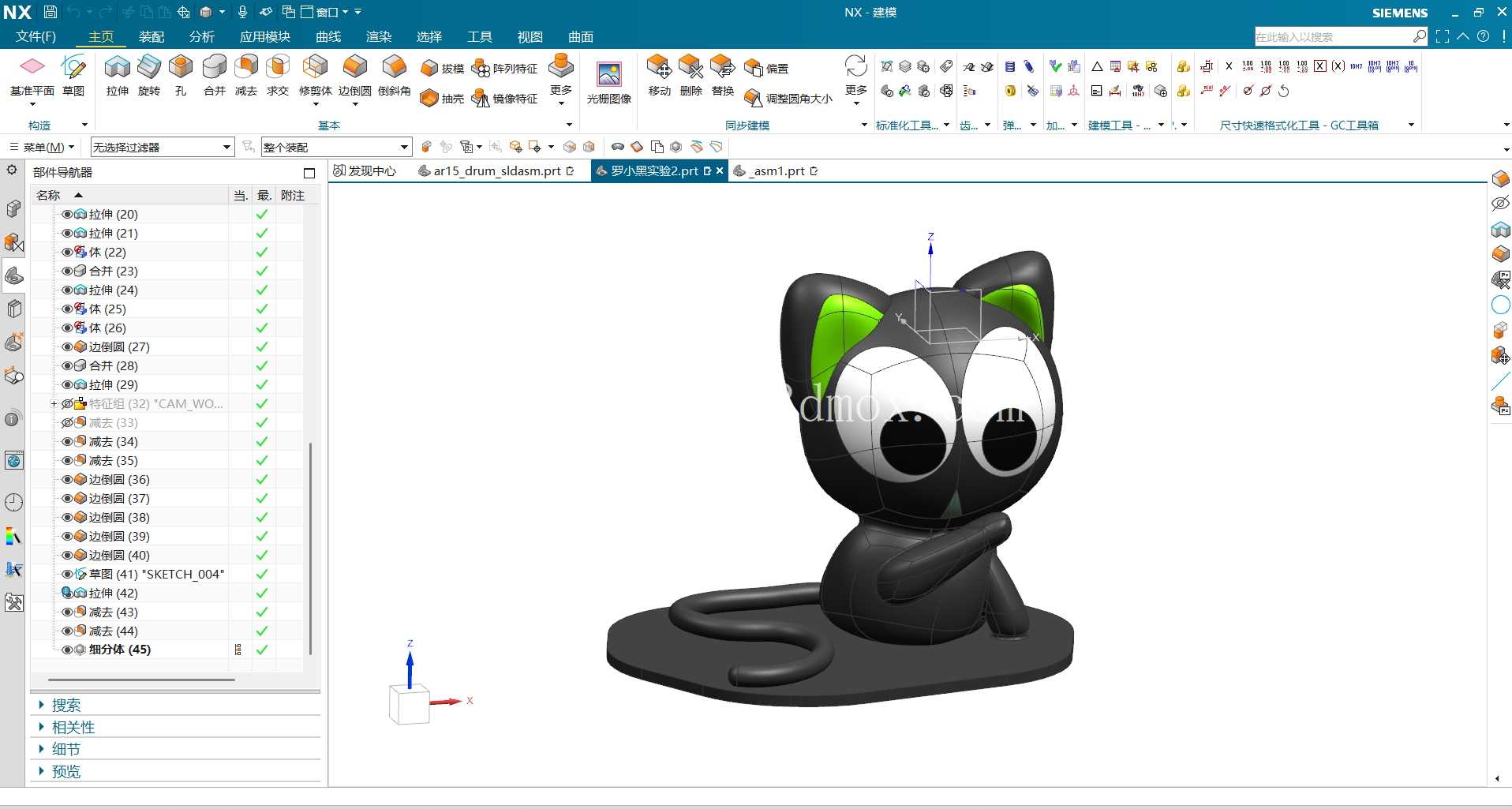

设计思路上，首先确定了坐姿托腮的核心动态，规避了常规卡通猫直立或者趴卧的常见姿态，托腮的动作自带萌感与记忆点，同时整体重心落在底部的一体化底座上，不需要额外的支撑结构就能保证放置的稳定性，不管是做铸造脱模还是3D打印都能减少支撑材料的使用，降低后续加工的工作量。造型拆分上，将整体分为头部、躯干、尾巴、底座四个核心结构模块，头部的大尺寸眼睛做了内凹的曲面处理，耳朵部分的绿色区域做了轻微的凸起分色边界，后续做表面喷涂或者铸造分色的时候可以直接依托曲面边界做遮蔽，不需要额外做分型线的标记，减少后期处理的工序。尾巴部分采用自然卷曲的形态贴合底座表面，既强化了造型的灵动性，又能作为额外的配重支撑点，进一步提升摆件放置时的抗倾倒能力，哪怕是受到轻微的桌面碰撞也不会轻易翻倒。

外形尺寸与安装边界方面，整体造型的最大外轮廓控制在底座的范围内，底座采用圆角矩形的扁平结构，边缘做了R3的圆角过渡，没有尖锐的棱角，既避免了日常摆放时刮伤桌面或者划伤使用者，也适配铸造工艺的脱模斜度要求，所有垂直方向的面都做了1.5度的脱模斜度，不需要额外做抽芯结构就能顺利完成金属铸造的脱模工序。整体高度控制在100mm左右，底座的长宽尺寸控制在80mm*70mm，这个尺寸既不会因为太小显得局促，也不会因为太大占用过多的桌面空间，放在电脑显示器旁、书架层板上都不会和其他物品产生空间干涉。结构壁厚上，整体采用均匀的2.5mm壁厚设计，不管是做树脂3D打印还是金属熔模铸造，都能保证冷却或者固化过程中收缩均匀，不会出现局部壁厚差异过大导致的缩孔、变形问题。耳朵部分的凸起高度控制在8mm，和头部主体的连接位置做了R2的圆角过渡，避免应力集中导致的断裂问题，哪怕是日常拿取时不小心碰到耳朵，也不会因为应力集中出现连接处断裂的情况。眼睛部分的内凹深度控制在2mm，既保证了视觉上的深邃感，又不会因为凹陷过深导致铸造时出现夹砂、或者打印时出现支撑难以去除的问题。

从工艺适配的角度来看，整个造型没有复杂的内凹结构或者倒扣，所有分型面都可以设置在底座的底部平面，分模逻辑简单，模具加工时不需要做复杂的滑块或者斜顶结构，能有效降低模具的加工成本，适配小批量文创产品的量产需求。表面处理上，主体黑色部分可以直接通过铸造后的喷砂处理实现哑光质感，耳朵的绿色区域和眼睛的白色、黑色区域可以通过移印或者手工喷涂完成，因为前期设计时已经预留了清晰的曲面边界，分色操作的难度很低，量产时的良率可以得到有效保障。另外，底座的底部预留了1mm深度的平底凹槽，可以后续粘贴防滑绒垫，放置在光滑的桌面或者玻璃展架上时不会出现滑动，也能避免底座底部刮伤接触的表面，这个细节设计虽然不起眼，但能大幅提升产品实际使用时的体验感。
