视障人士用可扩展多层旋转球迷宫

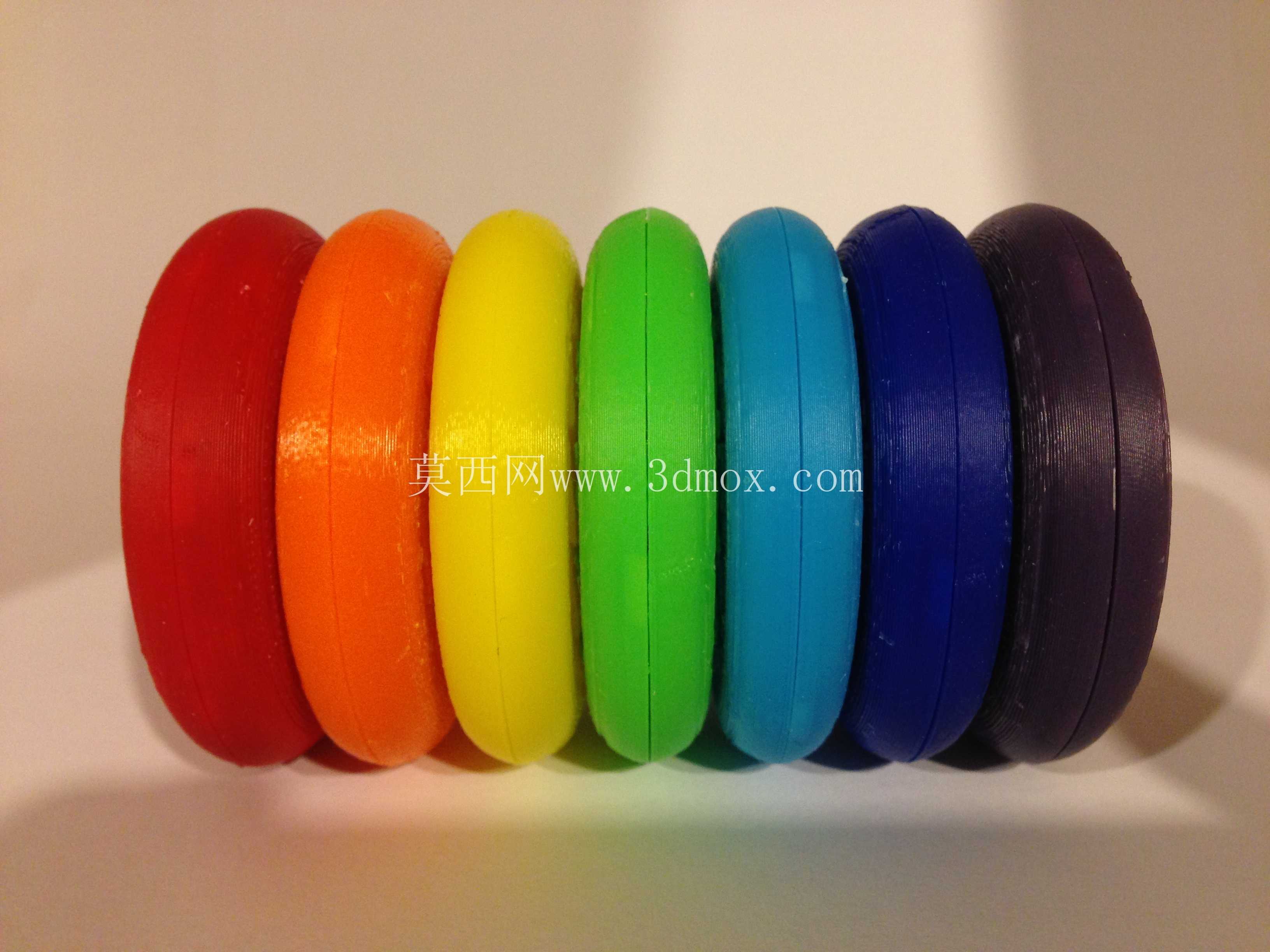

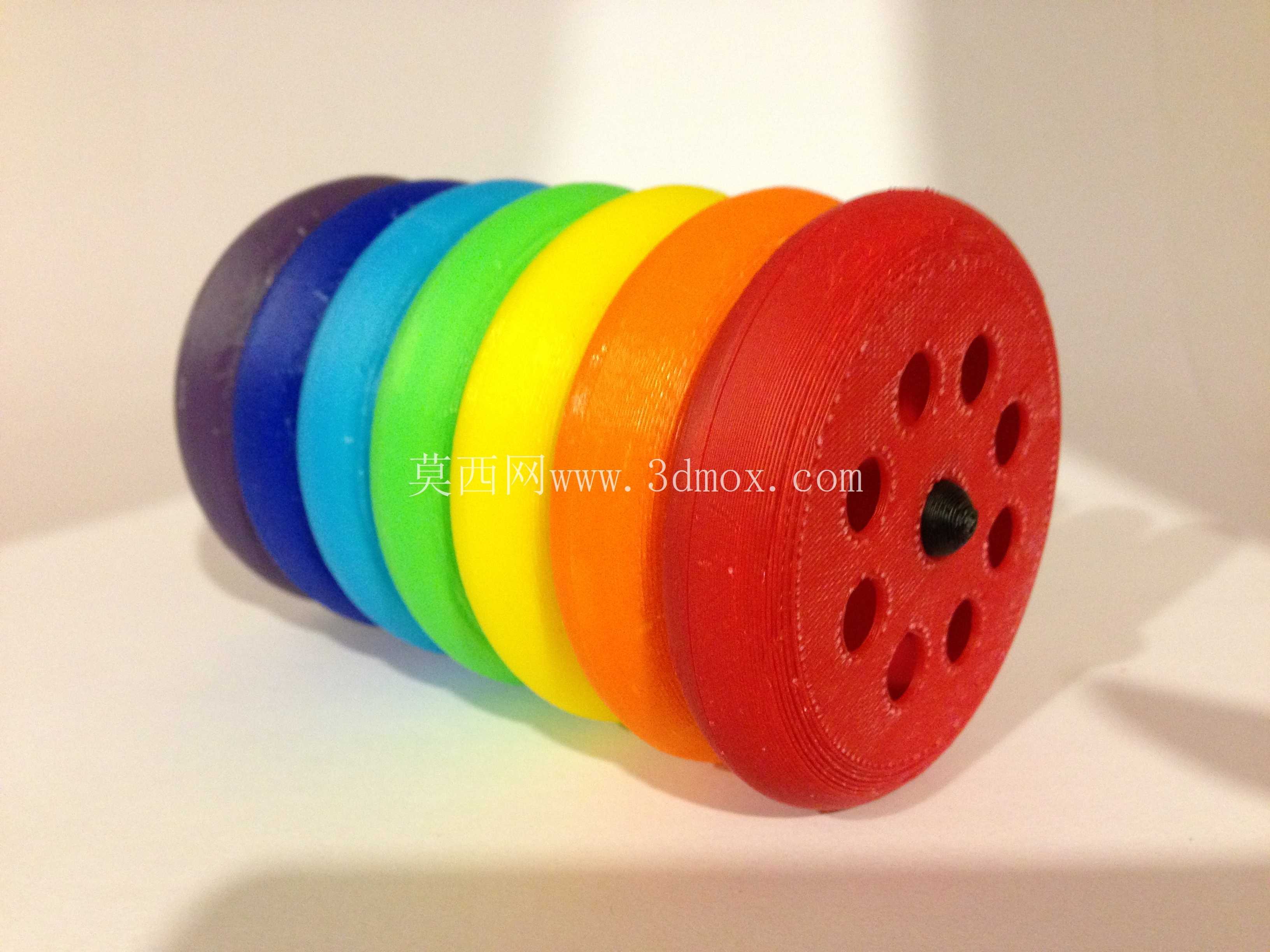

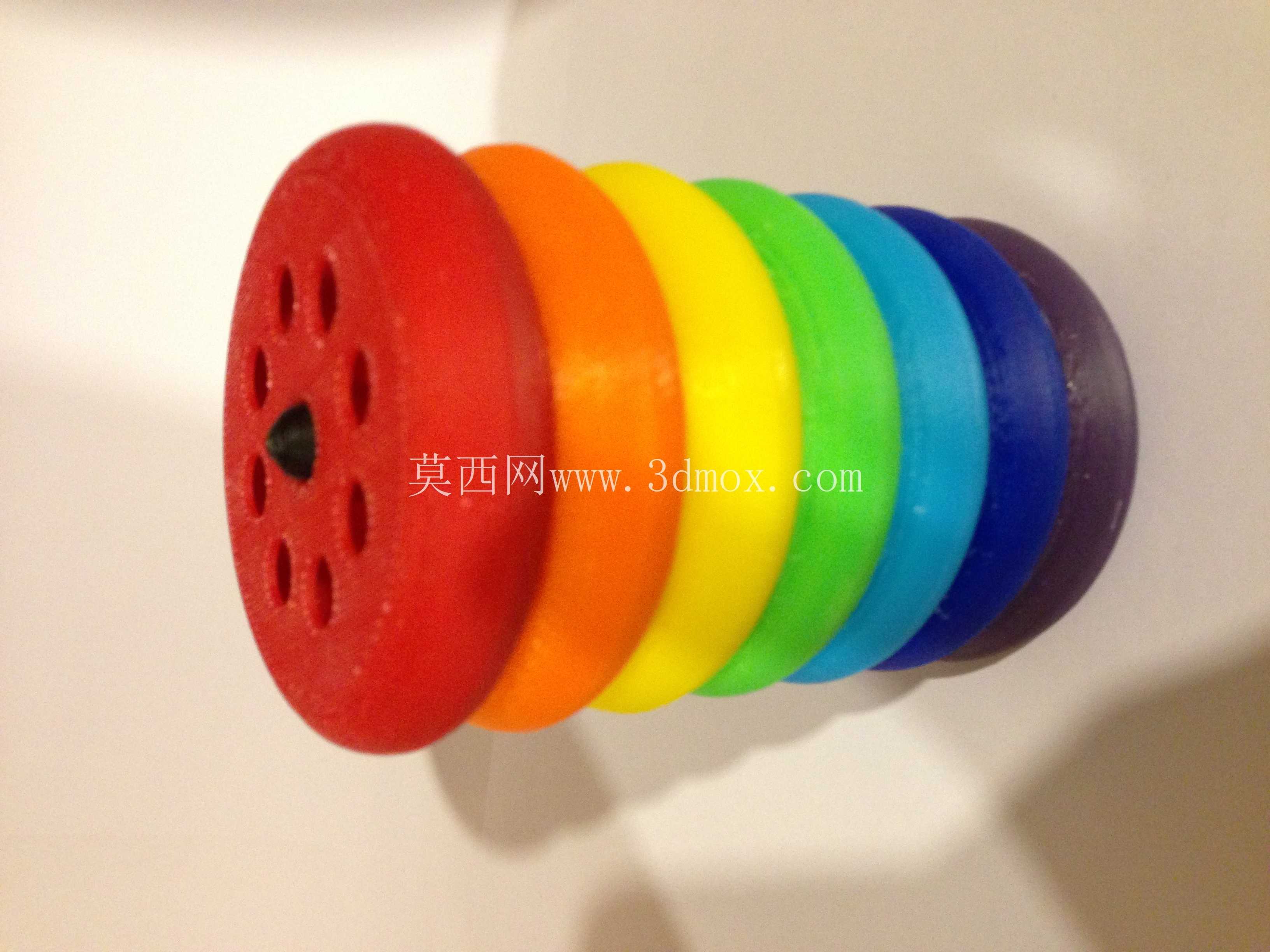

这款层叠式旋转滚珠结构，最初的设计出发点是面向视障群体的触觉互动玩具开发，核心逻辑是完全脱离视觉反馈，仅依靠滚珠滚动的声响、层片旋转的阻尼触感完成操作，在特殊教育辅具、触觉互动装置领域有明确的适配场景。从结构组成来看，整体为同轴串联的圆盘式层叠结构，每层圆盘为等厚的圆形片体，沿圆周方向均匀排布若干贯通圆孔，层与层之间采用小间隙配合的卡扣式连接结构，不需要额外紧固件即可完成拼接，用户可根据使用需求增减层片数量，调整迷宫的整体难度与轴向长度，这种可扩展的设计也让它可以适配不同操作能力的使用人群，从低龄视障儿童的触觉训练，到成年视障群体的休闲互动都能覆盖。

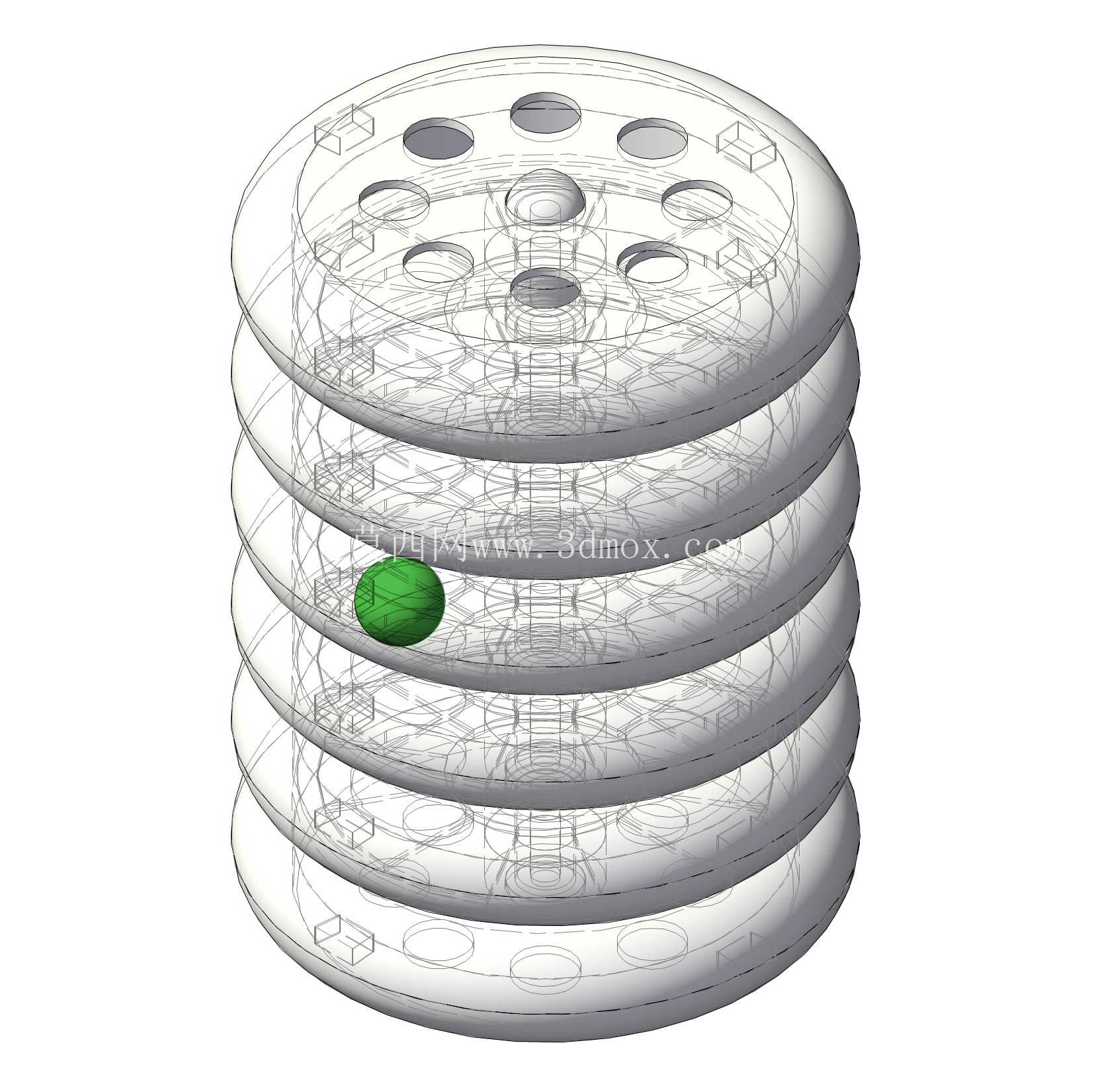

从功能实现逻辑上看，所有层片初始状态下的贯通孔处于错位状态，内置的金属滚珠被限制在单一层片的腔体内，无法沿轴向移动；使用者通过逐次旋转不同层片，依靠手指感知层片旋转到位的轻微卡扣反馈，同时倾听滚珠在孔道内滚动的声响判断位置，当相邻两层的孔位完全对齐时，滚珠即可落入下一层的腔体内，最终目标是将滚珠从结构的一端逐层传递到另一端。结构两端的端片采用更小的开孔设计，孔径尺寸经过反复校核，既能够保证滚珠不会从端侧脱出，又不会因为孔位过小导致层片旋转时卡滞滚珠，端片中心设置的同轴定位轴，是整个结构的装配基准，所有层片的中心孔与定位轴采用H7/g6的间隙配合，保证层片旋转时的同轴度，避免出现旋转卡涩、层片偏摆的问题。

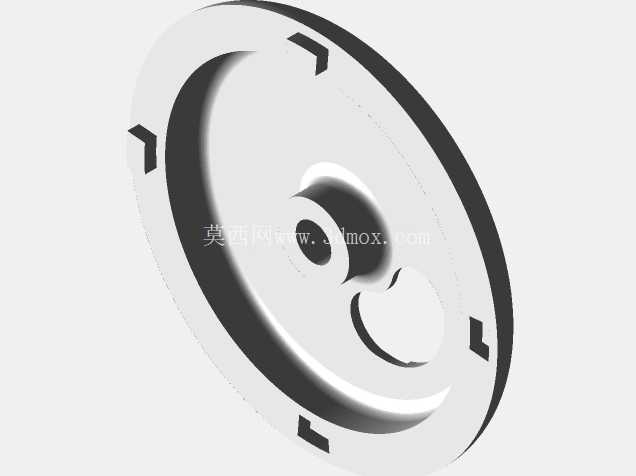

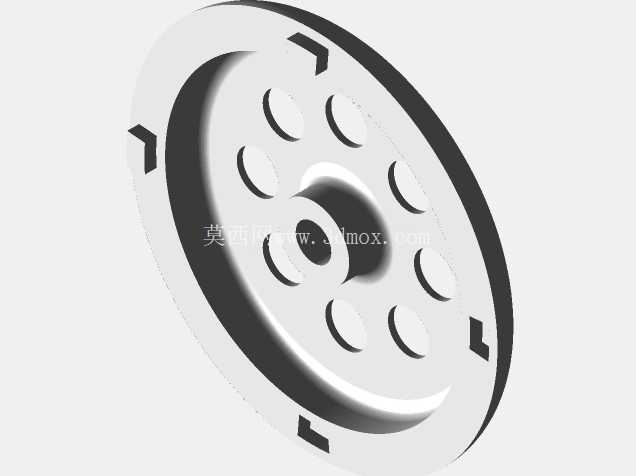

在设计细节上，每层圆盘的外圆面做了细微的滚花纹理处理，不需要视觉观察，仅凭手指触摸就能感知层片的边界，方便视障用户单独旋转某一层而不会带动相邻层片；层片之间的贴合面做了0.02mm的微凸点设计，既可以减少层间旋转的摩擦阻力，又能提供轻微的旋转档位反馈，当孔位对齐时凸点会卡入对应凹槽，给用户明确的触觉提示，不需要依靠视觉确认对齐状态。考虑到3D打印的工艺特性，所有孔位的边缘都做了0.3mm的倒角处理，避免打印过程中出现的层纹、支撑残留刮蹭滚珠表面，同时也能降低滚珠滚动时的异响，让用户能更清晰地通过声音判断滚珠位置。

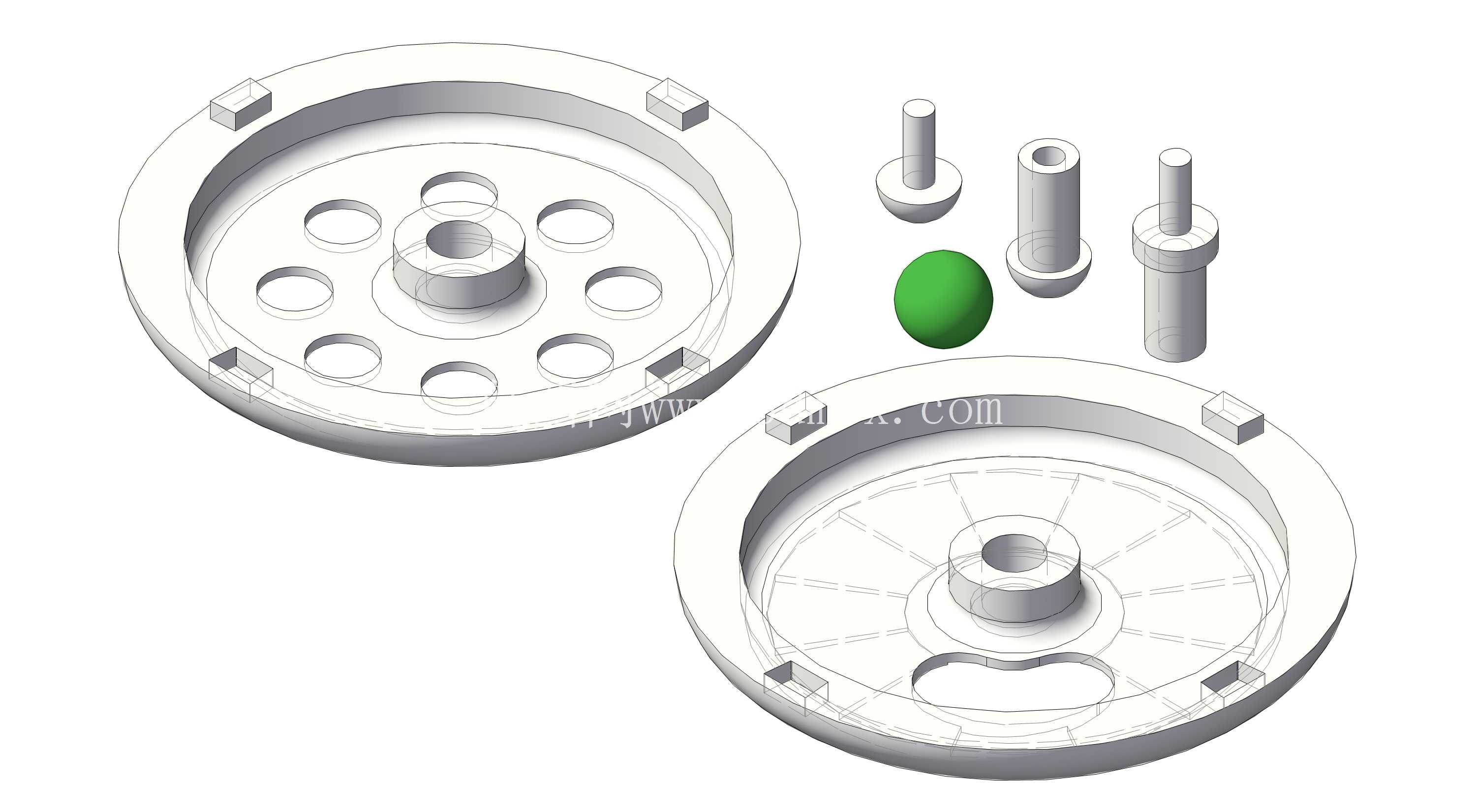

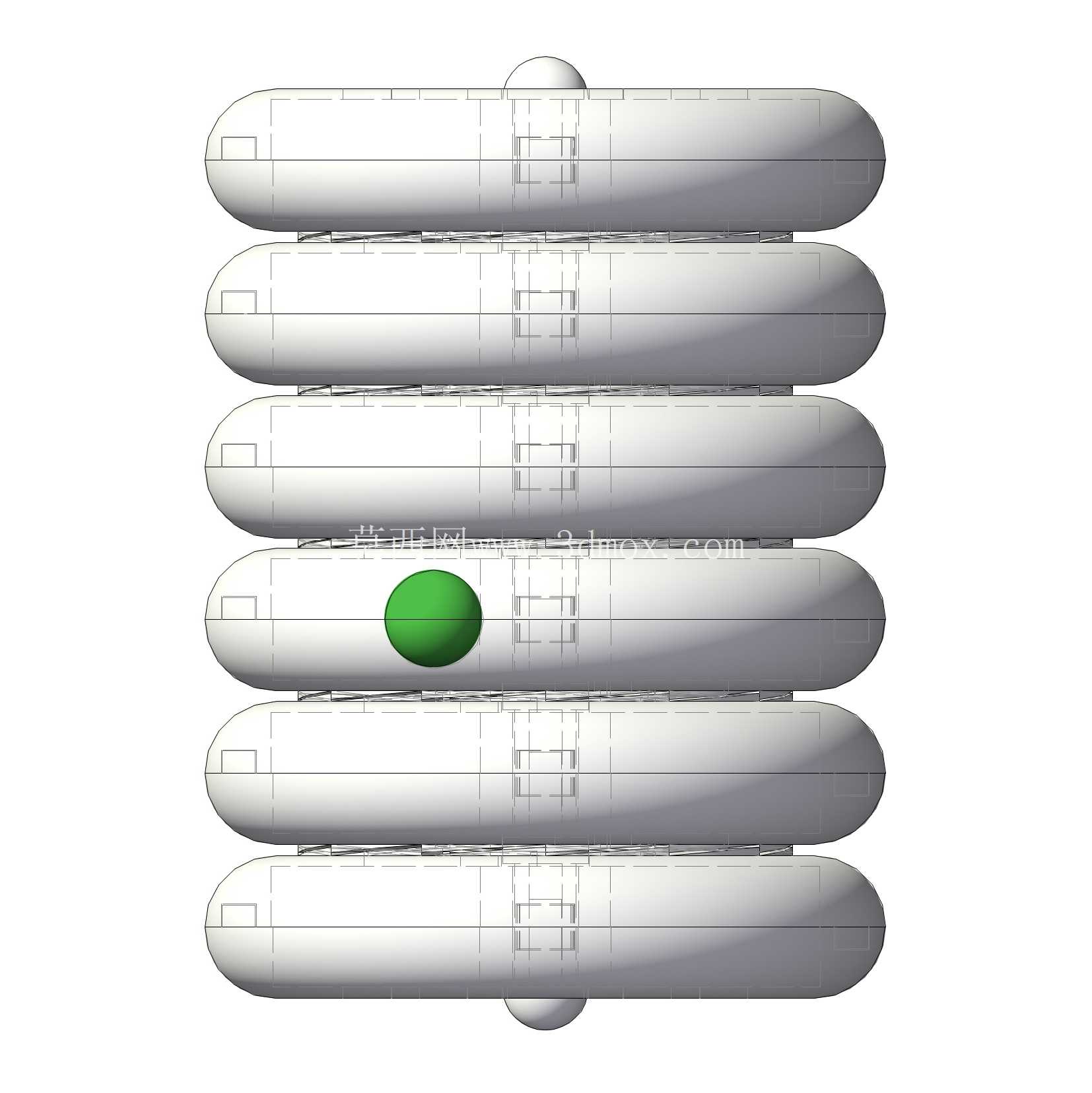

从安装边界与尺寸适配来看，单层层片的外径控制在80mm，厚度为10mm，中心定位轴直径为8mm，用户增减层片时，只需要将层片沿轴向套入定位轴，通过端片的卡扣锁紧即可，不需要额外的粘接或者紧固件固定，整体装配完成后，最小配置（3层）的轴向长度为40mm，最大扩展配置（12层）的轴向长度为130mm，可适配不同尺寸的收纳空间与使用场景。这种结构除了作为视障辅具使用外，也可以作为普通的桌面益智玩具，在办公间隙通过触觉操作缓解视觉疲劳，同时其模块化的拼接逻辑，也可以作为机械结构教学的演示模型，用来讲解同轴装配、间隙配合、定位基准等基础机械设计知识点，帮助初学者理解层叠结构的装配逻辑与公差配合的实际作用。在结构公差设计上，层片间的配合间隙预留了0.15mm的打印余量，适配FDM3D打印的常见精度误差，不需要二次打磨即可顺利装配旋转，孔位的位置度公差控制在0.1mm以内，保证相邻层片旋转到位后孔道的同轴度，避免出现孔位错位卡滞滚珠的问题。
