3D打印机用yesrap风扇支架及配套管道

　　这套结构件主要服务于熔融沉积型3D打印机的挤出端散热环节，熟悉桌面级FDM设备调试的工程师都清楚，挤出头区域的温度控制直接决定成型质量——喉管部位如果散热不足，耗材会在进料段提前软化引发堵头，而打印件刚挤出的熔融层如果得不到定向风冷，会出现层间错位、悬垂面塌陷、边缘翘曲等常见问题，这套支架与管道的组合，正是针对这两个核心散热需求做的适配设计。从安装边界来看，支架整体采用贴合适配挤出头安装座的轮廓设计，不需要对原有挤出机主体做打孔、切削等二次改装，直接利用现有挤出头的固定螺栓点位就能完成锁紧，安装后整体突出挤出座的厚度控制在18mm以内，不会和打印平台的调平结构、Z轴限位装置产生运动干涉，哪怕是打印行程到X、Y轴的边缘极限位置，也不会刮蹭到设备框架或者打印件侧壁。

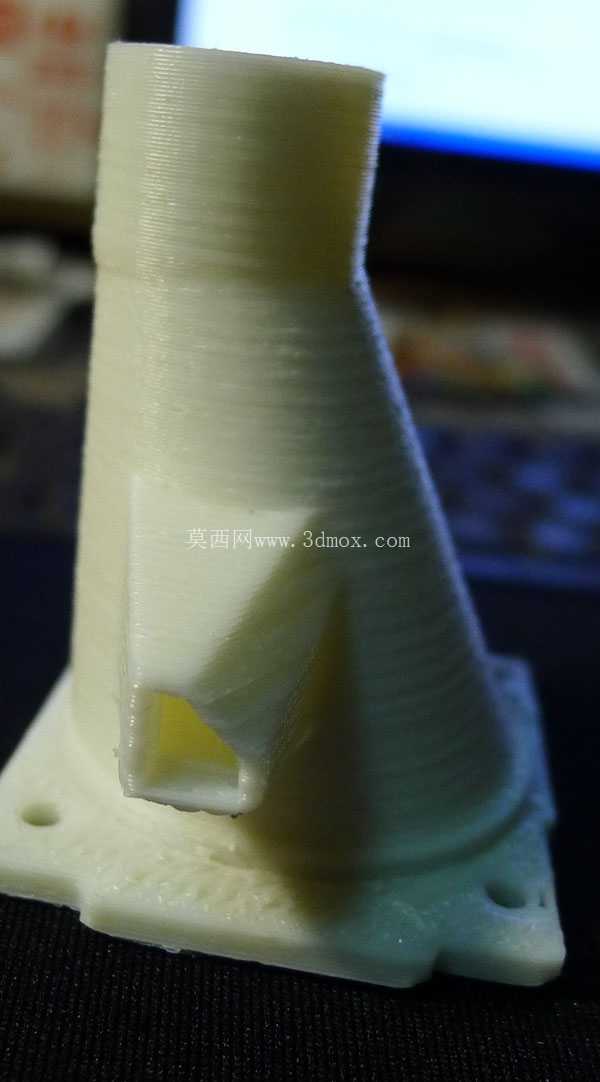

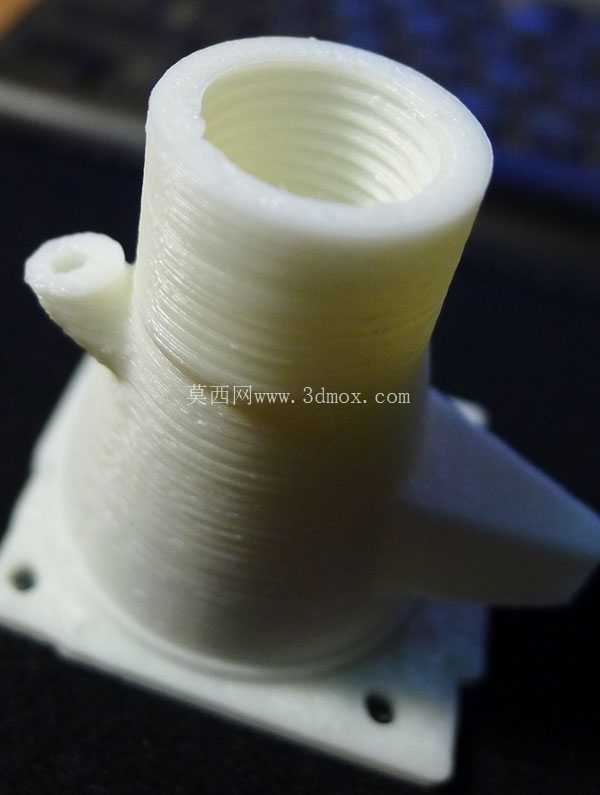

　　导风管道的走向做了针对性的避让设计，避开了挤出头的加热块、热敏线走线槽以及喷嘴的换料操作空间，日常更换喷嘴、清理喉管残留耗材的时候，不需要完全拆除整套支架，只需要松开侧面的一颗固定螺丝就能掀开管道部分留出操作空间，大幅降低日常维护的拆装工作量。从功能特性上看，支架同时承担两个固定作用：一是为轴流散热风扇提供刚性安装位，风扇安装面做了对应的止口结构，能保证风扇端面和支架贴合紧密，避免高速运转时产生共振异响，安装位的螺丝孔位适配市面上主流的4010规格轴流风扇，通用性较强；二是为导风管道提供定位支撑，管道出风口做了收窄的扁口设计，对准喷嘴下方3-5mm的刚挤出耗材区域，能把风扇产生的气流集中导向熔融层的冷却位置，不会出现气流散逸吹歪刚挤出细丝的问题，同时管道分出一个支路对准喉管的散热鳍片区域，单风扇就能同时满足喉管散热和成型件冷却两个需求，不需要额外加装第二组散热风扇，简化了挤出端的走线复杂度。设计思路上没有采用常见的全包式风道结构，而是在管道侧壁预留了走线卡槽，加热棒、热敏电阻的线材可以顺着卡槽嵌入固定，避免打印过程中喷头往复运动时线材晃动剐蹭打印件，也减少了线材反复弯折导致的破损风险；支架和挤出座接触的位置做了微小的隔热间隙，避免加热块的温度通过金属安装座传导到支架上，导致PLA等低耐温材质的支架出现受热软化变形的问题，哪怕是长期打印ABS等需要较高喷嘴温度的耗材，支架的结构强度也能保持稳定。

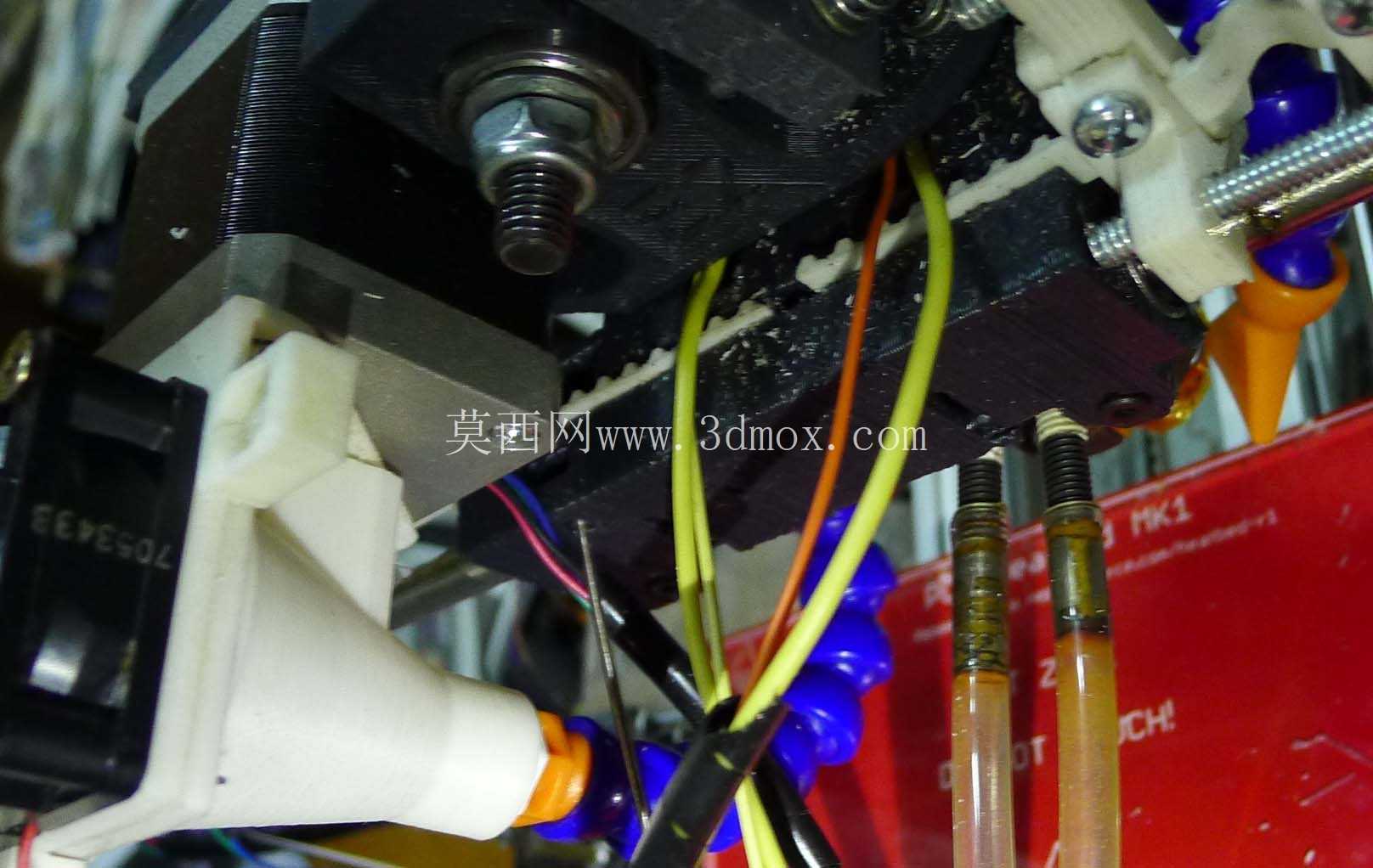

　　实际应用场景中，这套结构尤其适配REPRAP架构的桌面级3D打印机，很多DIY组装的这类设备原厂挤出端只配备了基础的喉管散热风扇，没有针对成型件的定向风冷结构，打印带悬垂、桥接结构的模型时成型质量很差，加装这套支架和管道之后，不需要改动设备原有电路，直接把风扇接到设备预留的散热风扇接口上就能使用，桥接结构的打印长度可以提升40%以上，悬垂面的打印角度阈值可以从45度降低到30度左右，不需要额外添加支撑就能完成大部分常规结构的打印，减少了后期支撑拆除的工作量，也降低了支撑拆除后对模型表面质量的损伤。

　　另外支架上预留了可选的辅助安装孔位，如果用户需要加装BLTouch自动调平传感器、擦料刷等附加配件，不需要额外设计转接件，直接利用预留孔位就能完成固定，拓展性较强。管道的内壁做了平滑的导流曲面，没有直角转折结构，能最大程度降低风阻，让风扇输出的气流更顺畅地到达出风口，相同风扇转速下出风口的风速比直角风道的设计高20%左右，冷却效率更高，同时气流方向不会出现乱流，避免了气流无序流动导致的喷嘴温度波动问题，能保证挤出温度的稳定性。安装时需要注意，支架的固定螺栓不要锁得过紧，因为支架本身是塑料材质，过大的锁紧力会导致安装孔开裂，以螺栓压紧垫片后支架无晃动即可，风扇安装时要在风扇和支架之间垫一层薄的EVA泡棉垫，进一步吸收风扇运转产生的振动，降低设备运行时的整体噪音。
