带可选LED安装空间的玩具AK护木结构

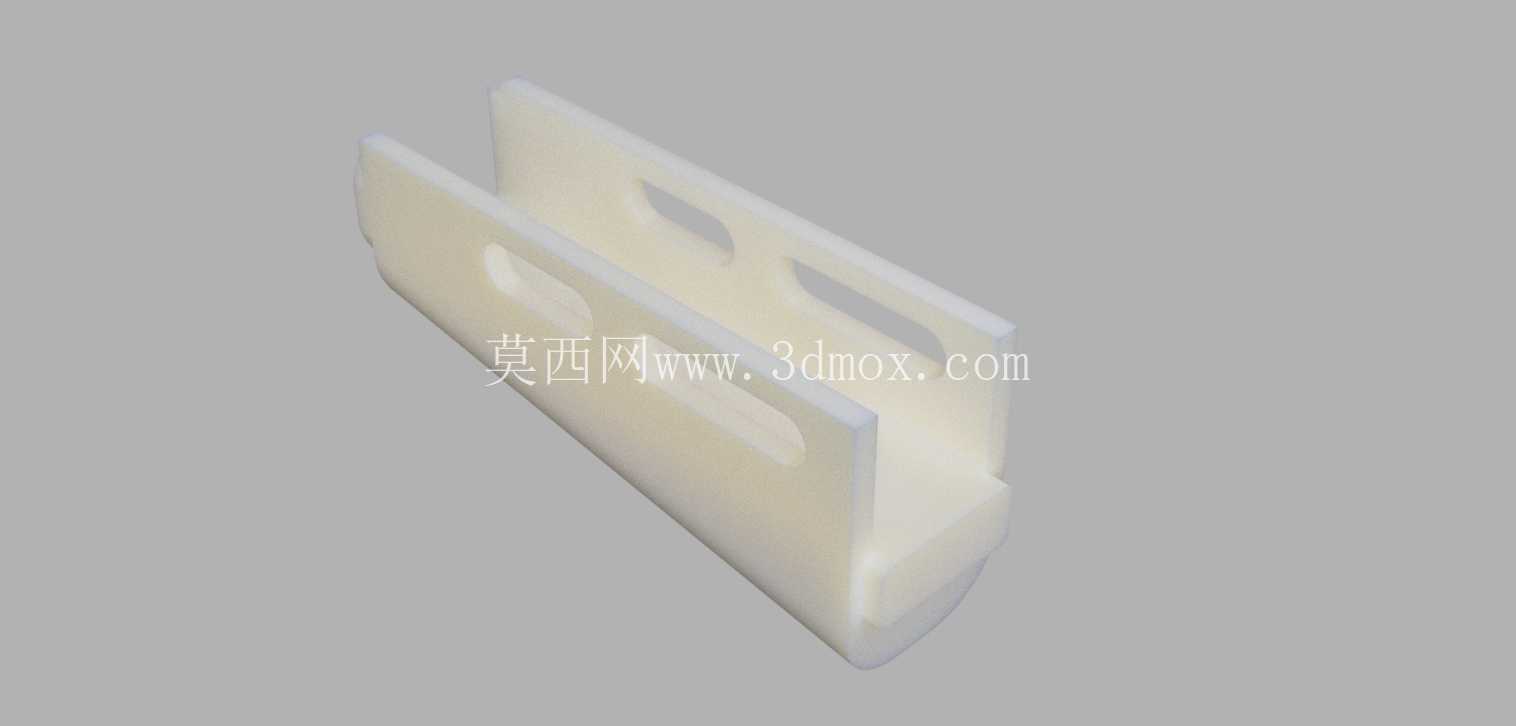

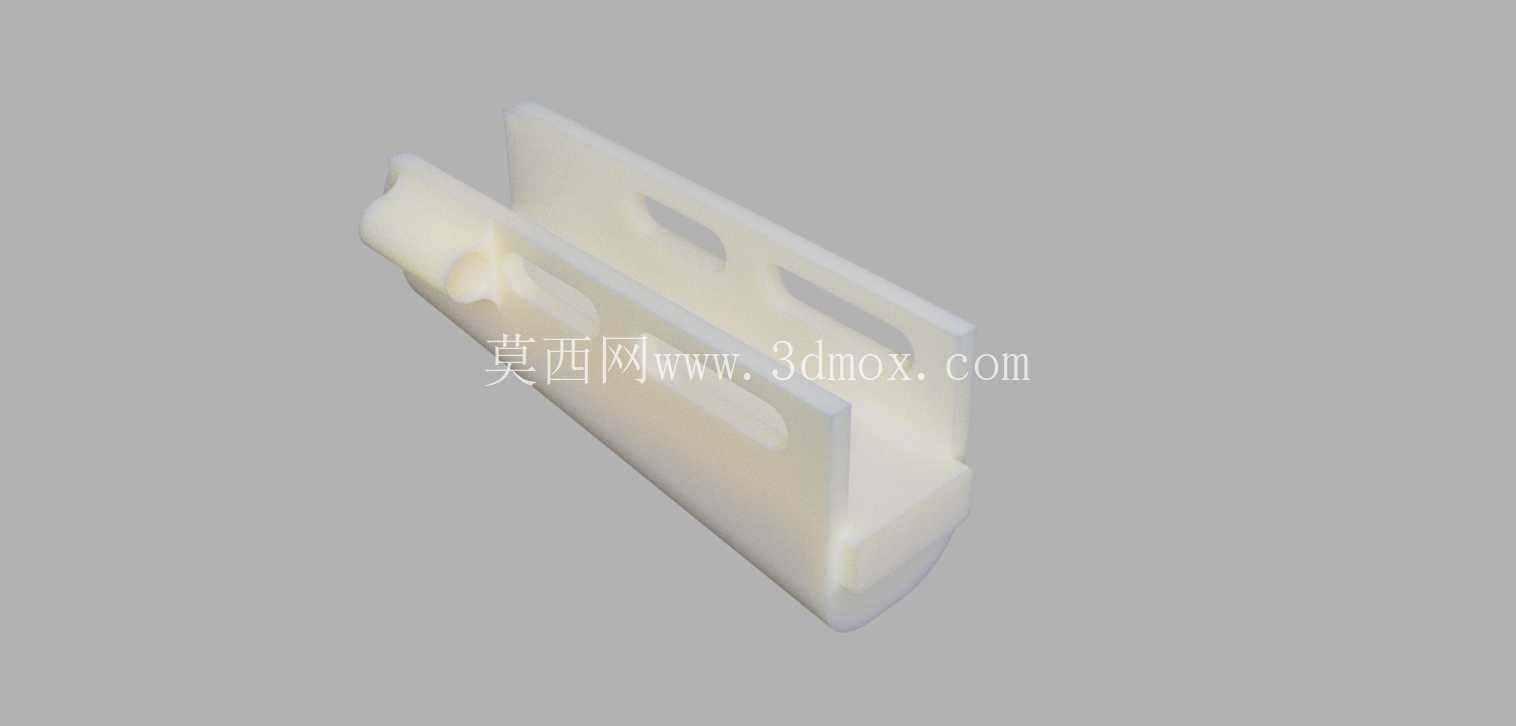

　　这款护木结构适配CYMA系列CM.045A型号玩具气枪，核心定位是面向玩具改装场景的替换式护木结构，区别于原厂护木的封闭设计，其预留了可选的LED元件安装空间，可满足玩家在玩具外观改装、战术灯光加装场景下的使用需求，无需对护木本体进行二次切削加工即可完成灯光组件的内嵌安装，避免了手工改装带来的结构强度下降、外观毛刺等问题。从实际使用场景来看，这类护木主要应用于休闲竞技类玩具气枪的外观升级与功能拓展，在户外场地对战、玩具收藏展示场景中，预留的LED空间可加装低功率照明组件，既可以提升玩具的外观还原度，也能在弱光环境下提供近距离的辅助照明，同时不会干扰玩具本身的发射机构运作。

　　从结构设计思路来看，护木采用分体卡合式安装结构，整体为对称式薄壁壳体设计，内壁设置有与玩具枪身前端定位槽匹配的凸筋结构，安装时可直接沿枪身导轨方向滑入卡紧，无需额外的固定销钉即可完成定位，拆装维护的效率较高；针对LED安装空间的预留，设计时在护木侧面对应位置做了局部内凹的腔体结构，腔体边缘做了1.5mm的壁厚加强处理，避免加装元件后护木受挤压出现开裂问题，同时腔体的出线位置预留了直径3mm的走线槽，可直接穿过常规的LED供电导线，无需额外开孔。

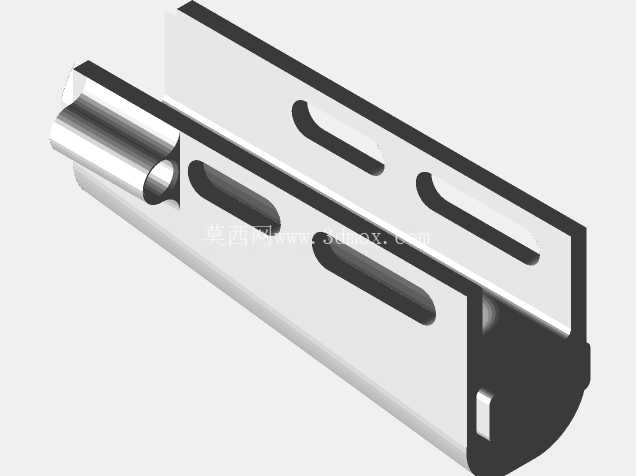

　　从外形尺寸与安装边界来看，护木整体长度为122mm，最大宽度为38mm，安装后与枪身前端的贴合间隙控制在0.2mm以内，不会出现晃动松脱的问题；护木外表面设置有三处长圆形的减重槽，在保证结构强度的前提下将整体重量控制在28g以内，长时间握持不会增加额外的负重感，减重槽的边缘做了R1.2的圆角处理，握持时不会出现硌手的问题。从结构强度设计来看，护木的卡合定位位置做了局部加厚处理，壁厚达到3mm，可承受拆装过程中150N的插拔力而不出现断裂，护木主体的常规位置壁厚为2mm，可承受日常使用中的磕碰、挤压而不变形；针对LED安装腔体的位置，内壁设置有两条横向的加强筋，既可以对装入的LED组件起到限位作用，也能提升腔体位置的抗形变能力，避免安装螺丝时出现侧壁开裂的问题。

　　从实际适配性来看，这款护木的安装接口完全匹配CM.045A型号玩具的前端固定位，安装后不会影响原厂枪管、导气管组件的正常装配，护木前端的内孔直径为18mm，可兼容原厂外径的外管组件，同时预留了0.5mm的装配间隙，不会出现护木与外管摩擦干涉的问题；预留的LED腔体尺寸为长42mm、宽12mm、深8mm，可容纳常规的3mm直径LED灯珠、配套的限流电阻以及细导线，腔体外侧的护木壁做了半透明材质适配的薄化处理，壁厚仅0.8mm，LED点亮时光线可均匀透出，不会出现局部亮斑的问题。从加工实现角度来看，该结构适合采用硅胶复模或者小型注塑工艺生产，脱模方向沿护木的长度方向设置，所有侧壁的脱模斜度设置为1.5度，无需复杂的侧抽芯结构即可完成成型，生产良率较高；护木的外表面为哑光磨砂质感，没有尖锐的棱角，所有外露边缘都做了圆角处理，握持手感舒适，同时也能减少使用过程中的划痕产生。
