Q版卡通萌龙摆件三维造型设计

做铸造模相关的三维造型快十年，这类萌系卡通龙的造型，最开始是对接文创摆件的熔模铸造需求做的，最早接触这类需求是给景区做纪念周边，后来延伸到桌面装饰、盲盒潮玩的金属铸造胚件开发，和常规写实龙形铸件不同，Q版造型的铸造难点全在曲面过渡的拔模斜度控制，还有壁厚均匀性把控，稍不注意就会出现浇不足、缩孔的缺陷。

先从实际应用场景说，这类造型的铸件最终用途分三类，一类是做锌合金压铸的桌面小摆件，做镀古铜或者烤漆效果，放在文创店、文旅周边点位售卖；第二类是做失蜡铸造的纯铜茶宠，表面做封釉处理，日常把玩能养出包浆；第三类是作为3D打印的母模，翻制硅胶模做小批量的树脂潮玩，适配不同的生产工艺，造型阶段就要把后续的工艺余量留足。

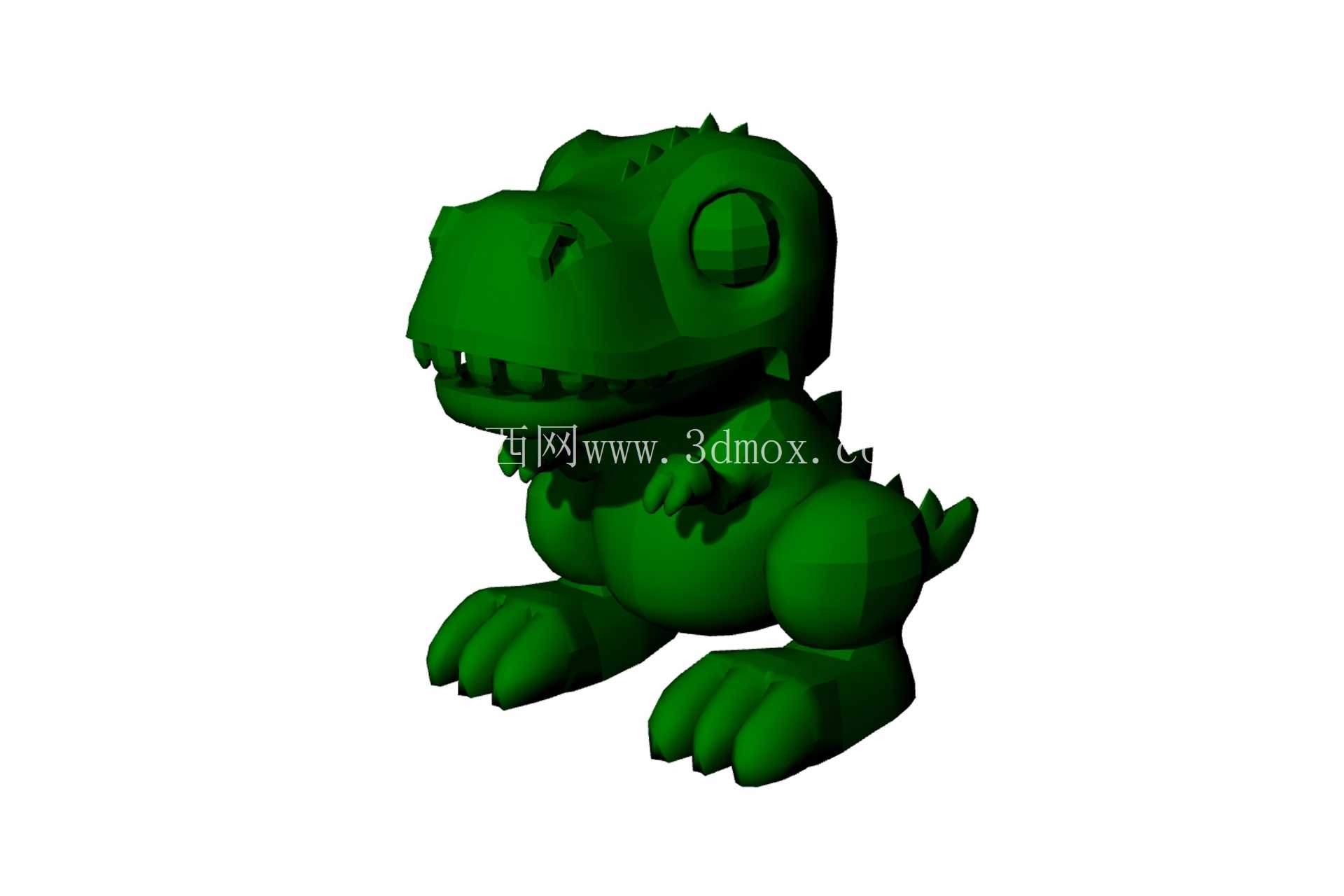

设计思路上没有走传统龙的威严路线，把头部比例放大到整体高度的40%，眼睛做了大圆角的半球形凸起，弱化了龙角、尖爪的锐利感，所有外轮廓的棱边都做了R2以上的圆角过渡，一方面是避免铸造时的尖角冲砂，另一方面也契合萌系造型的亲和感，嘴巴部分做了微张的半开口结构，内部没有做复杂的牙齿镂空，只做了三层阶梯状的齿形凸起，既保留了龙的识别特征，又不会因为内腔过窄导致铸造时夹砂。四肢做了短粗化处理，脚掌的接触面积做了加大，整个摆件的重心落在后脚掌与尾部的三角支撑区域，静态放置时的倾斜角度控制在3度以内，不需要额外配重就能稳定站立，尾部做了上翘的短尾造型，没有做细长的延伸段，避免铸造时出现冷隔缺陷，同时也减少运输过程中的断尾风险。

尺寸边界上，整体造型的最大外轮廓控制在80mm*60mm*70mm，这个尺寸刚好适配常规的压铸机模架安装尺寸，不需要定制特殊模架，壁厚统一控制在2.5mm，局部凸起的眼睛、背棘位置做了局部加厚到3mm，但加厚区域和主体壁厚的过渡做了1:5的斜度，避免壁厚突变产生的缩松。分型面选在造型的最大截面处，也就是头部中线到身体中线的位置，拔模斜度统一做了1.5度，内腔的芯头定位做了两个φ3mm的定位柱，合模时的错位量能控制在0.1mm以内，不需要后续大量的打磨修型。

实际生产验证的时候，最开始的版本背棘做的太尖，浇铸时金属液冲蚀砂型导致边角缺肉，后来把背棘的尖角全部改成R1的圆角，同时调整了内浇口的位置，从脚掌位置进浇，金属液顺着腿部向上填充，避免直接冲击头部的薄壁区域，成品率从最初的62%提升到了94%。表面处理的适配性上，整个外表面没有做深于0.5mm的刻线，后续做烤漆、电镀、氧化等表面处理时，不会出现积液或者上色不均的问题，不管是做亮面的镀铬效果，还是哑光的喷塑效果，都能保证表面质感均匀。

和同类造型相比，这个结构没有做任何可拆卸的部件，整体是一体成型结构，省去了后续的装配工序，适合大批量的流水线生产，单件的铸造周期控制在15秒以内，适配160吨的热室压铸机生产，单模可以出4件，生产效率能满足文创类产品的大批量供货需求。针对失蜡铸造的工艺需求，造型上也预留了蜡模的浇口位置，在尾部下方做了一个φ4mm的工艺凸台，焊接浇口棒的时候不需要破坏主体外观面，后续打磨掉凸台之后，痕迹在摆件的底部，不会影响正面的展示效果。

做这类文创类铸造件的造型，最容易踩的坑就是只追求外观效果，忽略铸造的工艺可行性，很多新手做的造型看着好看，一上机就出各种缺陷，要么壁厚不均缩孔，要么拔模斜度不够粘模，要么尖角太多冲砂，这个造型前后改了三版，把所有工艺风险点都在建模阶段规避掉了，不管是做压铸、砂型铸造还是失蜡铸造，都能直接套用，不需要再做大规模的结构调整。
