遥控车专用带轴多槽铝合金轮结构设计

这款轮件的设计初衷是匹配小比例遥控模型车的行走传动需求，同时兼顾3D打印成型的工艺可行性，在结构设计阶段就同步考虑了打印支撑的布设逻辑与后期装配的公差配合要求。从实际应用场景来看，这类轮件主要适配1:28至1:18区间的小比例遥控攀爬车、平跑车的从动轮位置，也可根据轮轴直径调整后作为小型传动机构的导向轮使用，轮体外侧的多道环形槽并非装饰结构，而是为了适配不同截面的橡胶轮胎皮，多槽结构可以提升轮胎与轮毂的抱紧力，避免遥控车急加速、急转向时轮胎与轮毂发生相对滑移，影响操控精度。

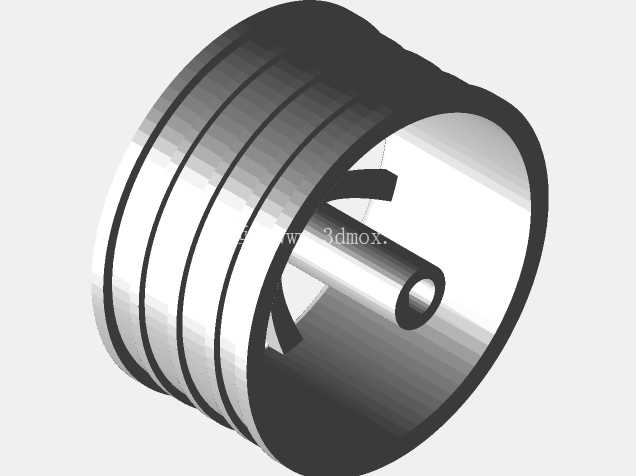

设计过程中首先确定的是轮轴的配合尺寸，中心轴采用中空结构，在保证轴体抗弯强度的前提下降低了整体重量，中空孔的直径匹配常用的M2规格轮轴固定螺丝，轴体与轮体内腔的连接采用了三片式径向支撑筋结构，支撑筋沿轴体圆周120度均匀分布，这种布局既可以避免打印过程中轮体内腔出现大面积悬空需要添加大量支撑的问题，也能在轮体承受侧向冲击力时将力均匀分散到轮辋整体，不会出现支撑筋断裂的情况。轮辋部分的壁厚经过反复调整，最终确定为1.2mm，这个厚度既可以满足PLA、ABS等常用3D打印材料的成型要求，不会出现打印时壁厚过薄导致的层间结合力不足问题，也不会因为壁厚过大增加不必要的转动惯量，影响遥控车的加速响应速度。

轮体外缘的环形槽深度设置为0.8mm，槽与槽之间的凸起宽度为1.5mm，这个尺寸是匹配市面上常见的1.5mm截面方形O型圈作为仿真轮胎皮设计的，装配时不需要额外涂抹粘接剂，依靠橡胶的弹性张力就可以将轮胎皮牢牢固定在槽内，后期更换不同硬度的轮胎皮时也不需要拆解轮轴，直接从外侧抠下旧胎皮更换即可，维护效率更高。轮体的轴向总宽度控制在18mm，安装时轮体内侧与车架摇臂的间隙预留了1mm，避免轮体转动时与车架部件发生摩擦，中心轴的伸出长度为8mm，刚好可以穿过摇臂的安装孔后搭配轴套与固定螺丝锁紧，不会出现轴长过短固定不牢、或者轴长过长与其他传动部件干涉的问题。

从结构强度验证的角度来看，这款轮件在1kg以内的整车重量下，从1.2米高度自由落体到硬质水泥地面时，支撑筋与轮辋的连接位置不会出现开裂，正常行驶过程中承受侧向转弯力时，轮辋的形变量控制在0.1mm以内，不会影响轮体的转动同轴度。针对3D打印的工艺特性，设计时将轮体的安装基准面设置在轮体的内侧端面，打印时可以将该面贴合打印平台，不需要添加额外的支撑结构就可以完成整个轮件的打印，层厚设置为0.2mm时，打印完成后只需要简单去除底部的打印 raft 残留就可以直接装配使用，不需要进行额外的打磨、车削等后处理工序，非常适合个人玩家自行打印制作替换件。

在实际装车测试中，这款轮件搭配硬度40A的橡胶胎皮时，在瓷砖、水泥、短毛地毯等常见的遥控车行驶路面上都能获得足够的抓地力，多槽结构的设计也让玩家可以根据路面情况选择安装1道或者2道胎皮，在光滑路面安装2道胎皮提升接触面积，在粗糙路面安装1道胎皮降低滚动阻力，适配性比单槽结构的轮毂更强。轮体中心轴与轮辋的同轴度公差控制在0.05mm以内，高速转动时不会出现明显的轮体抖动，不会增加遥控车电机的额外负载，也能提升行驶过程中的直线稳定性。
