CS2风格爪形手持刀具造型结构设计

本次完成的爪形手持刀具结构设计，核心围绕握持稳定性、刃口切削轨迹合理性两个核心工程目标展开，区别于常规直柄刀具的直线型力臂设计，整体采用内弧式刃口曲线，刃口从刀尖位置向握持端平滑过渡，曲率经过多轮迭代调整，确保切削作业时力的传导方向始终与刃口法线方向保持15度以内的夹角，避免切削过程中出现侧向分力导致的打滑、偏移问题。从实际应用场景来看，这类爪形结构既可以作为户外作业的便携切削工具，用于绳索裁切、薄壁塑料件修边、小型木质工件的粗加工，也可作为影视道具、3D打印展示件的结构原型，适配不同场景下的使用需求。

在握持结构设计上，柄部末端设置的环形指孔是核心受力结构，孔位内径按照成年人食指平均指围设计，孔边做了R2.5的圆角过渡，避免长时间握持时出现硌手、压痕问题，柄身的曲面贴合手掌大鱼际与掌指关节的自然轮廓，从指孔位置到刃根位置的柄身宽度渐变，最窄处18mm，最宽处32mm，既保证了握持时的贴合度，也预留了足够的结构强度，避免侧向受力时柄部出现断裂风险。刃根位置设置的三个圆形减重孔，并非单纯的装饰结构，孔位分布在柄身与刃部的衔接应力区，通过等距排布的孔位分散应力集中点，同时降低整体重量，经测算，相比同尺寸无孔结构，整体重量可降低12%左右，且不会影响结构的抗弯折强度。

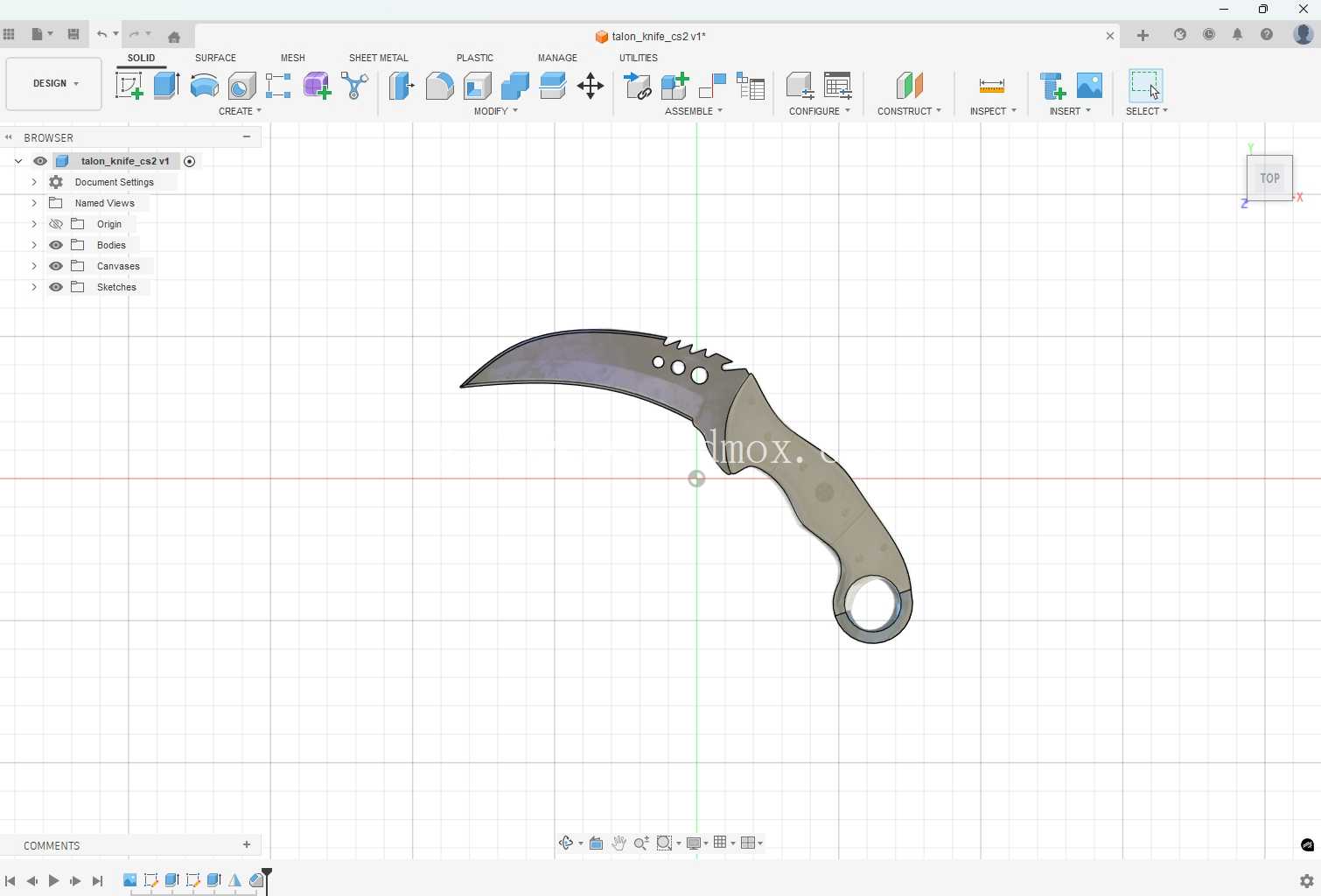

刃部的曲线设计是整个建模过程的核心难点，最初的方案采用单圆弧曲线构建刃口轮廓，实际模拟切削轨迹时发现，刀尖位置切入角度过大，容易出现扎入过深难以控制的问题，后续调整为多段样条曲线拟合的方式，从刀尖到刃中位置曲率逐渐增大，刃中到刃根位置曲率逐渐收窄，形成类似鹰爪的内勾轮廓，既保证了刀尖的穿刺能力，也让刃中位置的切削行程更长，适合连续的拉切作业。刃背位置做了3mm宽度的平面打磨区，方便拇指按压施力，在进行精细裁切作业时，拇指按压在刃背平面上可以更好地控制下刀深度，提升操作精度。

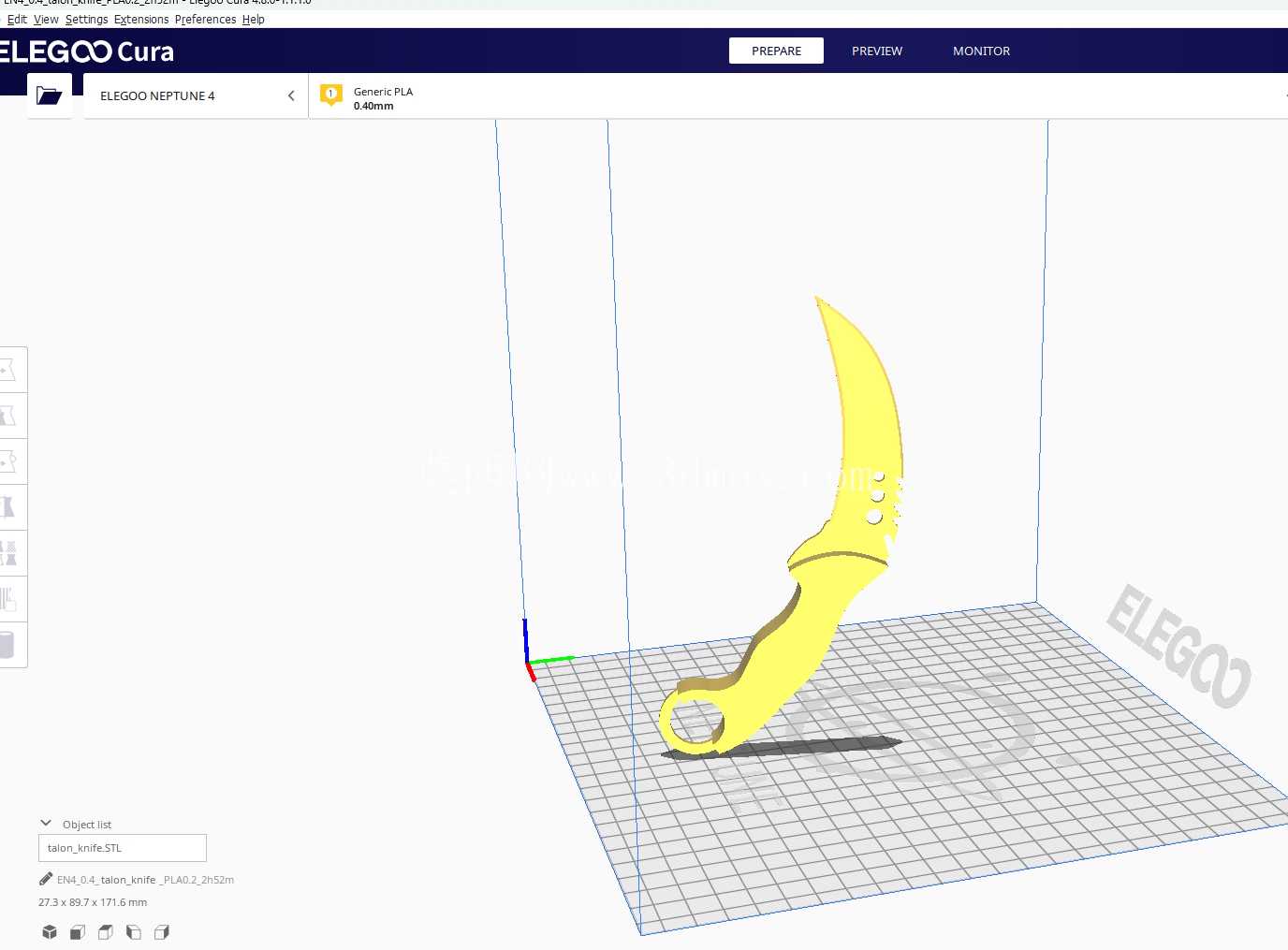

从安装边界与适配性来看，整个模型的整体长度控制在180mm以内，最大宽度45mm，厚度3mm，既可以直接采用PLA、ABS等材料通过FDM3D打印制作原型件，也可以作为金属加工的参考模型，通过线切割、CNC铣削的方式制作金属成品，模型的所有曲面均做了G2连续处理，没有尖锐的折角与碎面，导入到各类CAM软件中可以直接生成加工刀路，不需要额外进行破面修补。结构设计过程中充分考虑了不同加工工艺的公差要求，所有圆角、孔位的尺寸均预留了0.2mm的加工余量，无论是3D打印还是金属切削，都能保证最终成品的装配与使用精度。

在结构强度校核层面，针对刃部与柄部的衔接位置做了加厚处理，衔接位置的厚度比刃部厚1.2mm，形成自然的加强筋结构，模拟100N侧向力加载测试时，最大形变量不超过0.1mm，完全满足日常切削作业的强度要求。柄部的曲面没有做额外的防滑槽设计，主要是考虑到3D打印时层纹本身可以提供足够的摩擦力，若采用金属加工，也可以后续通过滚花、包胶等方式进一步提升防滑性能，模型本身预留了足够的后期处理空间，不需要对基础结构进行修改即可适配不同的表面处理工艺。
