四轴飞行器机架结构定制化设计方案

这套四轴飞行器机架结构，面向小型消费级及入门级航拍、室内穿越场景做适配，核心解决量产机架改装自由度不足、安装点位固定无法匹配自定义飞控模块的痛点。日常作业中，不少航模爱好者、小型无人机研发团队会遇到现成机架无法适配定制化传感器、图传模块的问题，这套结构从安装边界预留开始就做了冗余设计，机臂与主体框架的连接位预留了多组调节孔位，可根据实际搭载的电机轴距需求调整机臂伸出长度，适配6寸到8寸不等的螺旋桨安装需求，不会出现孔位错位需要二次打孔破坏结构强度的问题。

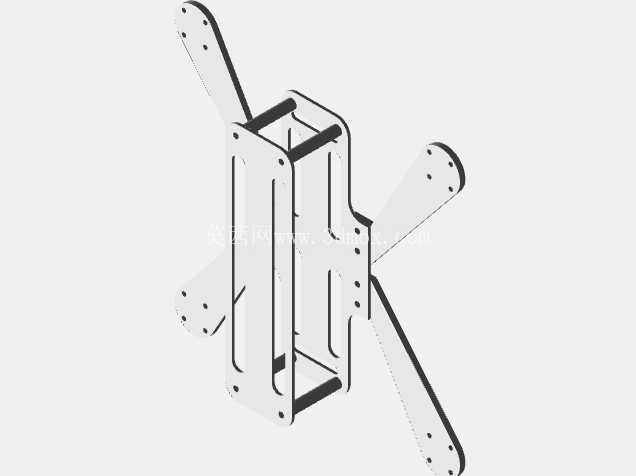

从结构设计逻辑来看，主体框架采用层板拼接的卡扣式结构，无需额外打印复杂的连接支撑件，所有拼接位都做了定位止口设计，组装时不需要额外做定位校准，拼接完成后整体框架的形位公差可控制在0.2mm以内，能保证四个机臂的安装平面度，避免飞行过程中因机臂高低差导致的动力输出不对称问题。机臂部分采用等强度开孔设计，在保证结构刚性的前提下尽可能做了镂空减重，整体机架裸架重量可控制在80g以内，不会给动力系统带来额外的负载负担，同时机臂上预留的电机安装孔位兼容主流2204、2206系列无刷电机的安装尺寸，不需要额外做转接件就能直接固定。

安装边界方面，主体框架中部的设备舱预留了30mm*40mm的安装平面，可兼容主流的F3、F4飞控板安装尺寸，同时设备舱两侧预留了10mm的走线槽位，电调、图传、接收机的线材可直接通过走线槽规整布置，不会出现线材外露干扰螺旋桨转动的问题。框架底部预留了两层安装位，上层可放置电池固定绑带的穿槽，适配2S到4S的航模锂电池固定，下层可加装摄像头、云台或者抛投模块，安装孔位采用标准M2螺纹孔间距，可直接适配市面上多数通用的航模挂载配件。

实际使用场景中，这套机架既可以用于室内小型穿越机的组装调试，也可以加装外置GPS模块后用于户外短距离航拍作业，结构本身的拼接设计也方便快速拆解更换损坏部件，要是飞行过程中出现机臂撞损的情况，只需要单独更换对应的机臂零件即可，不需要替换整个机架，能大幅降低日常使用的维护成本。设计过程中特意规避了一体化机架的维修痛点，所有受力连接位都做了圆角过渡处理，避免应力集中导致的起降冲击下结构断裂问题，框架的上下层板之间预留了5mm的缓冲间隙，可在硬着陆时吸收部分冲击能量，保护内部安装的飞控、图传等电子元件不会因冲击力过大出现松脱损坏。

针对不同的使用需求，机臂的安装角度也可通过预留的弧形调节槽做小范围调整，可根据实际飞行的动力效率需求微调电机的倾斜角度，优化飞行过程中的姿态响应速度，不会像固定孔位的机架那样只能适配单一的动力安装角度。整个框架的所有拼接缝都做了公差适配，采用板材切割加工时不需要做后期的打磨修配就能直接拼接组装，加工门槛低，既适合个人爱好者自行切割板材制作，也适合小批量做定制化改装生产，不需要开模就能快速调整结构尺寸适配不同的搭载需求。
