摇摆帆船造型凸轮联动机械玩具结构

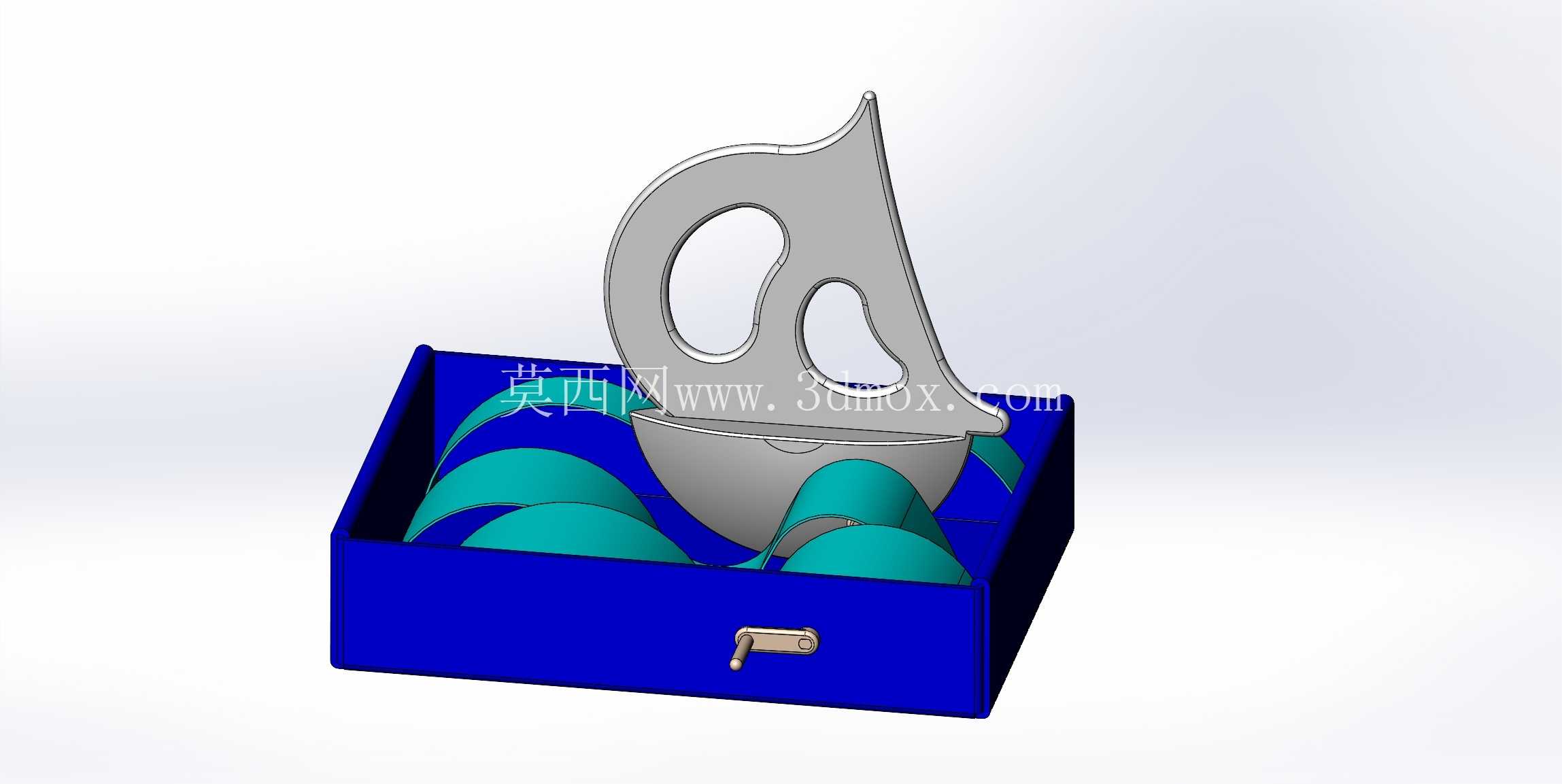

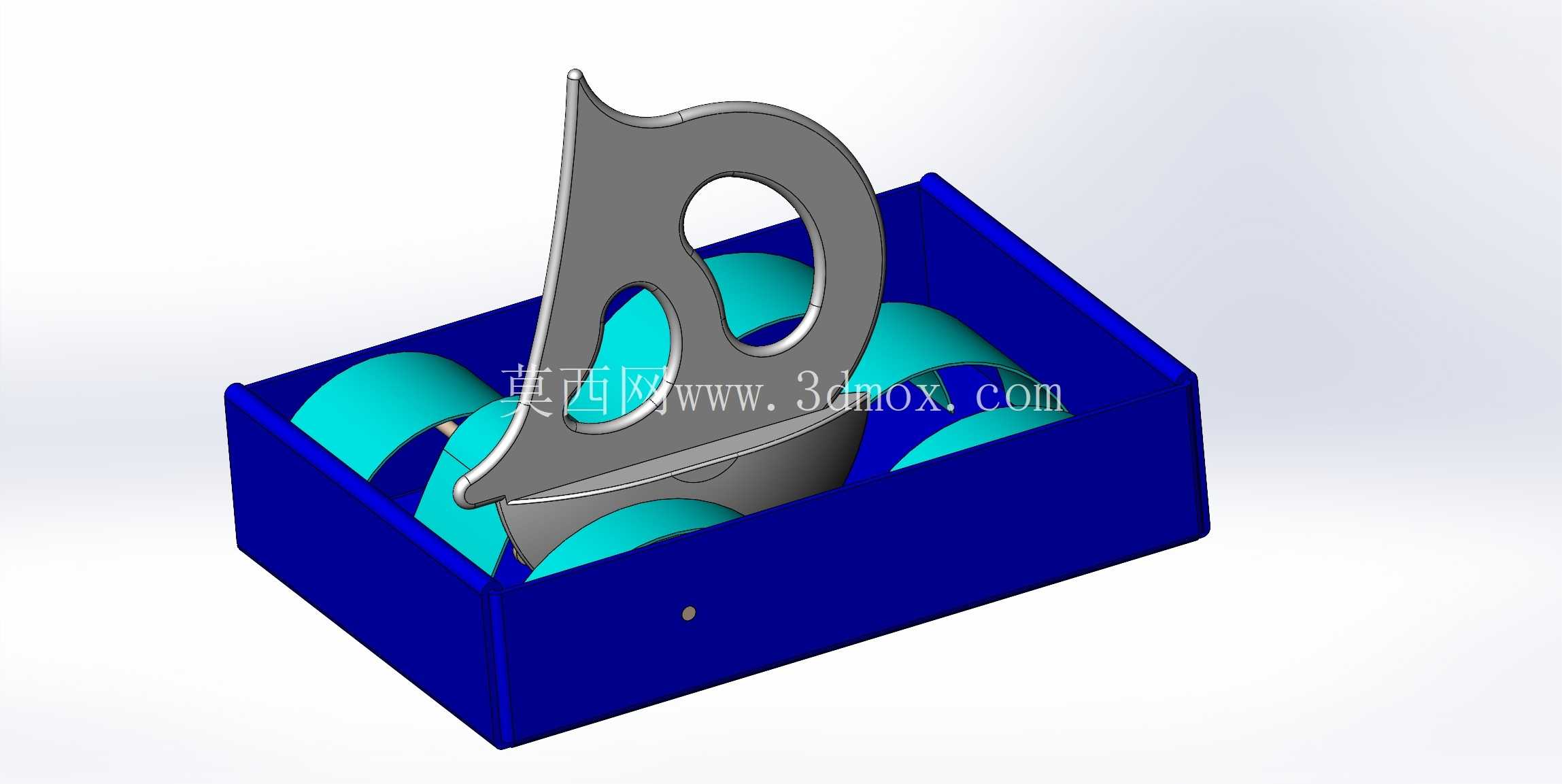

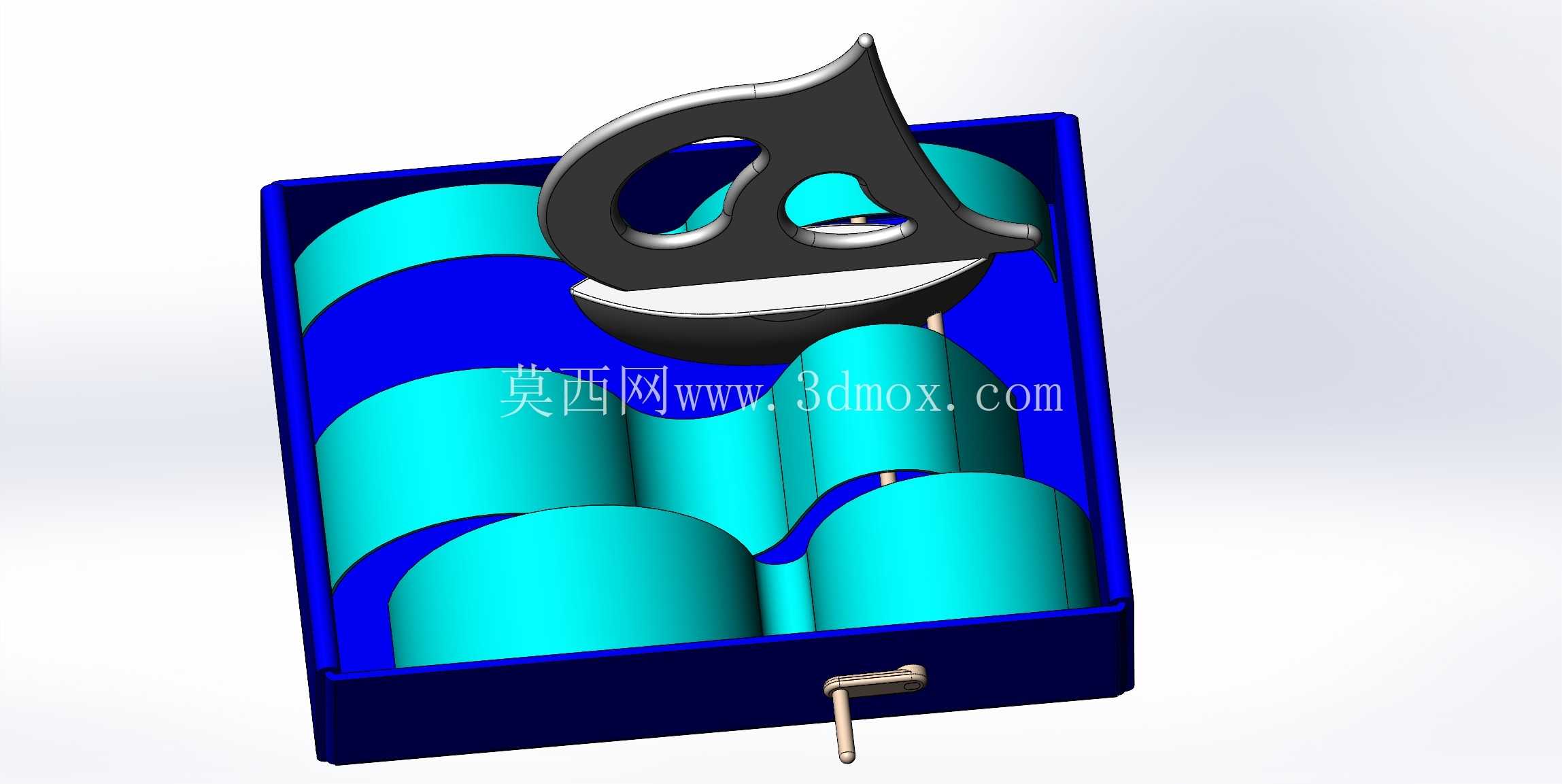

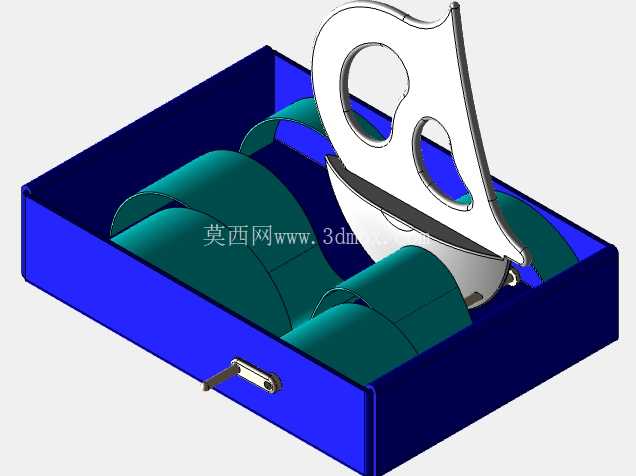

　　从结构功能来看，整套机构的动力输入为箱体正面的手摇柄，转动手摇柄时，箱体内的同轴多组盘形凸轮同步旋转，每个凸轮对应驱动一组弧形从动件，这些从动件的上轮廓被设计成海浪起伏的曲面形态，凸轮旋转过程中会推动对应从动件按照预设的升程、回程规律做上下往复运动，模拟海浪层叠涌动的效果；而架在多组海浪从动件上方的帆船造型构件，底部与从动件曲面保持贴合接触，会随着海浪件的起伏产生前后摇摆、上下浮动的复合运动，还原帆船在海面航行的动态观感，整套传动没有复杂的齿轮组，完全依靠凸轮轮廓与从动件的型面配合实现预设运动轨迹，传动路径短，运行阻力小，手摇驱动时仅需很小的力矩就能带动整套机构平稳运行。这套凸轮联动的摇摆帆船结构，最初是作为桌面趣味机械摆件开发的，核心应用场景覆盖文创潮玩、机械科普教具、桌面解压陈设三个方向，在青少年科创教育场景中，可直接作为凸轮机构传动原理的演示载体，让学习者直观理解盘形凸轮轮廓曲线与从动件运动轨迹的对应关系，不需要额外拆解复杂工业设备就能掌握基础机械传动逻辑。

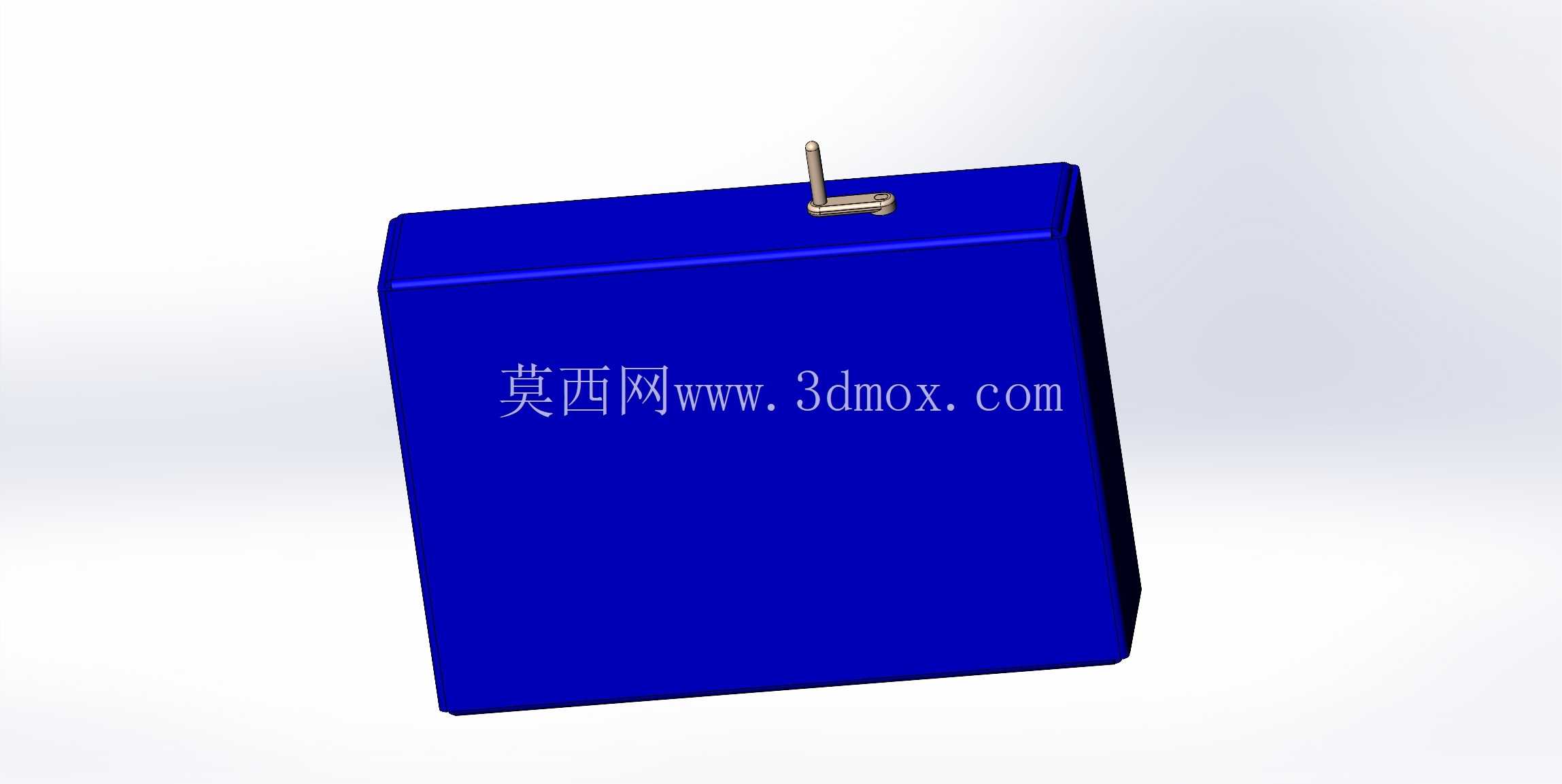

　　设计阶段首先确定的是整体安装边界，整套机构的外轮廓为矩形箱体结构，箱体的长宽高比例控制在3:2:1.2左右，所有传动构件全部内置在箱体内部，仅手摇柄伸出箱体正面，外部没有裸露的传动零件，既避免运行过程中夹手的风险，也让整体外观更整洁，适合作为桌面陈设；箱体顶部预留的开口尺寸刚好匹配海浪从动件的运动行程，保证从动件上下运动时不会与箱体开口边缘发生剐蹭，同时开口边缘做了圆角过渡，避免长期运动摩擦造成从动件侧壁磨损。

　　凸轮轮廓的设计是整套结构的核心，为了让海浪涌动的效果更自然，没有采用单一规律的凸轮曲线，而是给每组凸轮设置了不同的升程角、回程角和近休止角，相邻凸轮的运动相位差控制在30度到45度之间，转动手摇柄时，不同位置的海浪件会依次起伏，不会出现所有构件同步升降的生硬感；帆船构件的底部型面也做了匹配设计，重心位置经过反复调整，确保摇摆过程中不会从海浪从动件上滑落，同时摇摆幅度控制在左右各15度以内，既保证动态效果明显，又不会因为幅度过大出现机构卡滞。

　　考虑到后续如果采用铸造工艺批量生产的需求，所有零件的壁厚都做了均匀化处理，避免出现壁厚突变导致的铸造缺陷，零件的拔模斜度统一设置为1.5度，不需要复杂的抽芯结构就能完成开模，从动件与凸轮的接触面上预留了0.2mm的间隙，既保证运动顺畅，又不会因为间隙过大出现晃动异响；箱体正面的手摇柄安装位置做了凸台加强，避免频繁转动手摇柄造成安装孔位磨损，延长整体使用寿命。实际装配过程中，凸轮轴与箱体侧壁的配合采用间隙配合，装配时不需要额外压装工具，手工就能完成整机组装，很适合作为DIY拼装套件面向手工爱好者发售，组装完成后不需要额外润滑就能长时间平稳运行，运动过程中噪音低于30分贝，放在办公桌面也不会干扰周边环境。
