耐咬发声宠物狗橡胶啃咬玩具结构设计

　　这款宠物啃咬玩具的结构设计，核心围绕犬类啃咬行为的力学特性展开，首先从应用场景来看，该产品主要面向家庭养宠场景，适配中小型犬日常独处啃咬、互动抛掷的使用需求，同时也可用于宠物门店的体验区配套用品，覆盖宠物日常磨牙、解压、互动玩耍的多元使用场景。从实际用途出发，设计阶段首先考虑了橡胶材质的邵氏硬度匹配，整体采用食品接触级橡胶材质，避免犬只啃咬过程中析出有害物质，同时材质的回弹性设定在60-65邵氏A区间，既保证啃咬时的软质触感不会损伤犬只牙龈，又具备足够的抗撕裂强度，应对犬只尖牙的穿刺、撕扯作用力，减少长期使用后的开裂掉屑问题。

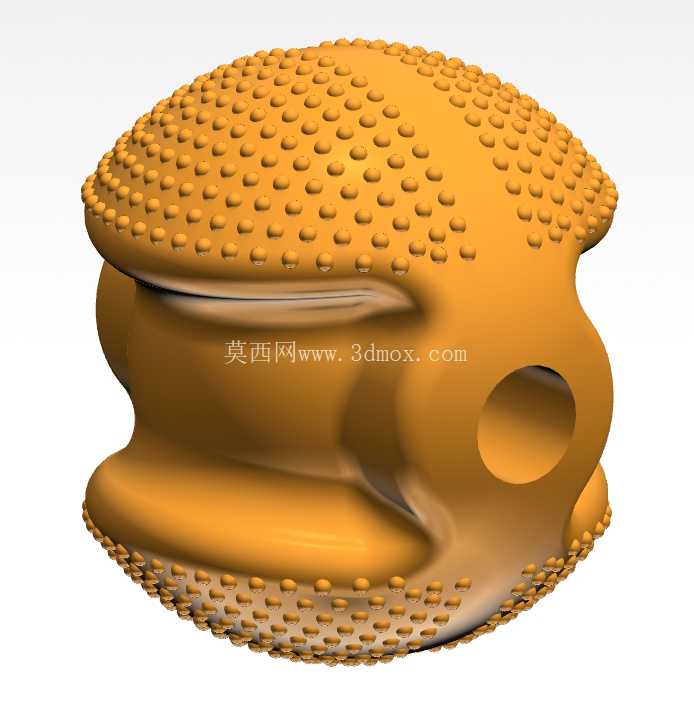

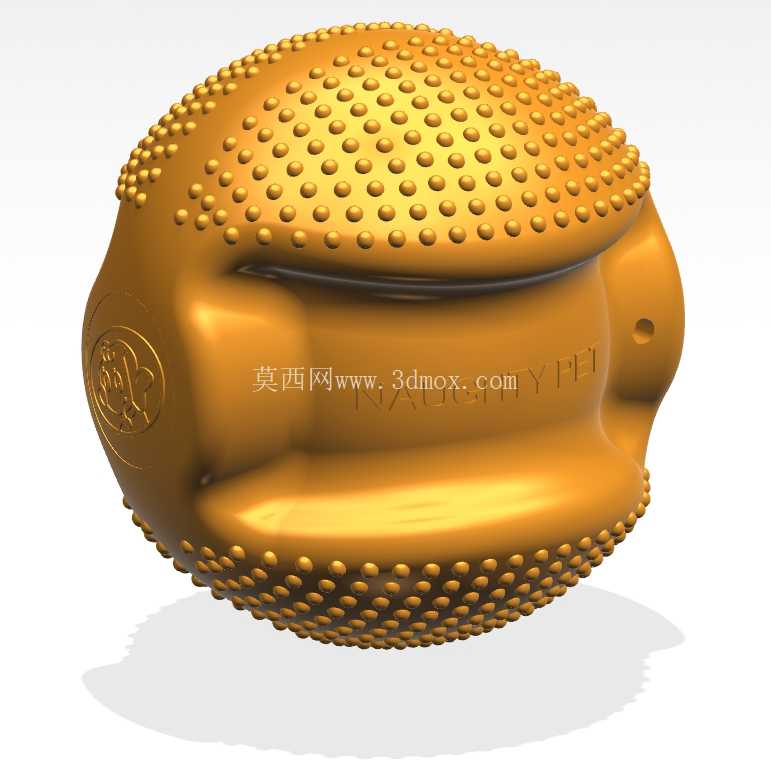

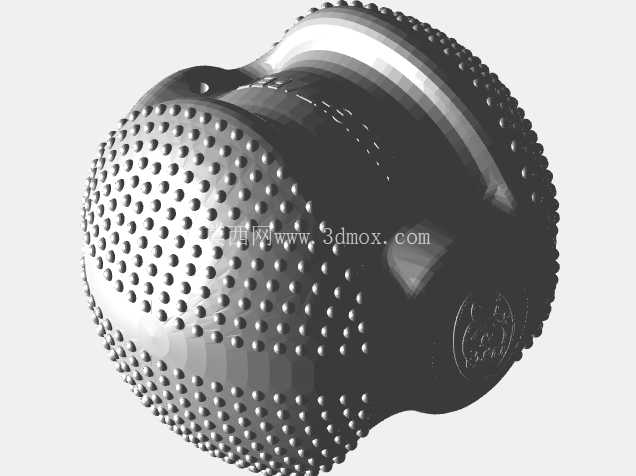

　　产品的功能特性上，上下球面区域布满均匀排布的半球形凸起颗粒，这些颗粒的凸起高度设定为2.5mm，根部做R0.8mm的圆角过渡，避免应力集中导致颗粒在啃咬中脱落，同时颗粒排布的间距控制在3mm，刚好能够在犬只啃咬时贴合牙齿缝隙，起到摩擦清洁牙垢、按摩牙龈的作用，替代部分磨牙棒的清洁功能，减少宠物口腔问题的发生概率。中部的内凹握持结构，一方面是方便犬只咬合时牙齿卡入定位，避免啃咬过程中玩具滑脱，另一方面也在内部预留了发声腔体的安装空间，腔体内部设置的弹性气囊结构，在受到啃咬挤压时会快速排出空气，经过气道的窄缝结构产生高频振动，发出模拟啮齿动物叫声的吱吱声响，吸引犬只的玩耍兴趣，同时气道的开口处做了防堵塞的网格结构，避免宠物唾液、毛发进入腔体导致发声失效。设计思路上，整体采用对称式的椭球造型，最大外轮廓直径控制在85mm，中部握持区的最小直径为52mm，整体重量控制在120g左右，既不会因为过重导致抛掷时惯性过大砸伤物品或宠物，也不会因为过轻易被犬只甩动击飞，适配室内、户外多场景的抛掷互动需求。两侧的小型凸耳结构，并非装饰结构，而是预留的挂绳安装孔位，孔位内径为6mm，可穿入尼龙挂绳，方便主人将玩具悬挂收纳，也可在互动时通过挂绳拖拽玩耍，拓展使用场景。

　　外形的安装边界方面，该产品采用橡胶硫化一体成型工艺，模具设计时分型面设置在中部内凹结构的最大轮廓处，避免分型线出现在球面的颗粒区域，减少后续飞边修剪的工作量，同时所有外表面的棱边都做了不小于R1mm的圆角处理，不存在尖锐边角，避免划伤犬只口腔或者主人的手部。从结构强度验证角度，设计阶段通过有限元分析模拟了100N径向挤压力、50N尖牙穿刺力的工况，确保橡胶形变在弹性恢复范围内，不会出现不可逆的塑性变形，同时发声腔体的壁厚控制在2mm，既保证挤压时的形变量足够触发气囊发声，又不会因为壁厚过薄导致被犬只咬穿。

　　产品表面的颗粒排布采用渐变密度设计，靠近上下顶点的区域颗粒间距更小，密度更高，对应犬只啃咬时主要施力的门牙区域，提升清洁按摩的效果，靠近中部内凹区的颗粒间距稍大，对应犬只后牙的咀嚼区域，避免颗粒过高导致咬合时的异物感。另外，产品侧面的标识区域采用下沉0.3mm的浮雕设计，避免印刷标识在啃咬过程中磨损脱落，同时下沉的深度不会积存污垢，日常清洗时可以直接冲水擦拭，不会残留宠物唾液或食物残渣，减少细菌滋生的可能。整体结构没有采用拼接装配设计，除内部的发声气囊外，外部橡胶层为一体硫化成型，不存在粘接、卡扣等连接结构，避免犬只啃咬时将小部件咬落误食，提升使用的安全性。在尺寸边界的设定上，整体尺寸参考了中小型犬的张口幅度，最大直径不会超过犬只张口的最大开度，避免出现玩具卡喉的风险，同时整体的圆润造型没有突出的细小结构，即使宠物在啃咬时用力甩动，也不会因为棱角磕碰造成家具或者人员的受伤。
