喜利得膨胀式墙体锚固栓结构设计

　　日常做机电安装、室内外装修、管线支吊架布设的场景里，锚栓是绕不开的基础紧固件，尤其是尼龙材质的敲击式膨胀锚栓，在轻载荷固定场景的使用占比极高，这款喜利得锚栓的三维结构，完全按照实物的装配逻辑做了全尺寸还原，能直接用于安装模拟、干涉校验、配套紧固件选型的参考。先从实际安装的边界说起，这类锚栓适配的基材多为实心砖墙、普通混凝土、轻质加气块，安装时不需要额外的扩张工具，直接将锚栓敲入预先钻好的孔内，再拧入配套螺钉就能完成胀紧，整个安装流程比金属膨胀螺栓少了拧动螺母扩张的步骤，在批量布设支吊架、固定线槽、安装轻型装饰构件的时候，能大幅压缩单点位的安装耗时。

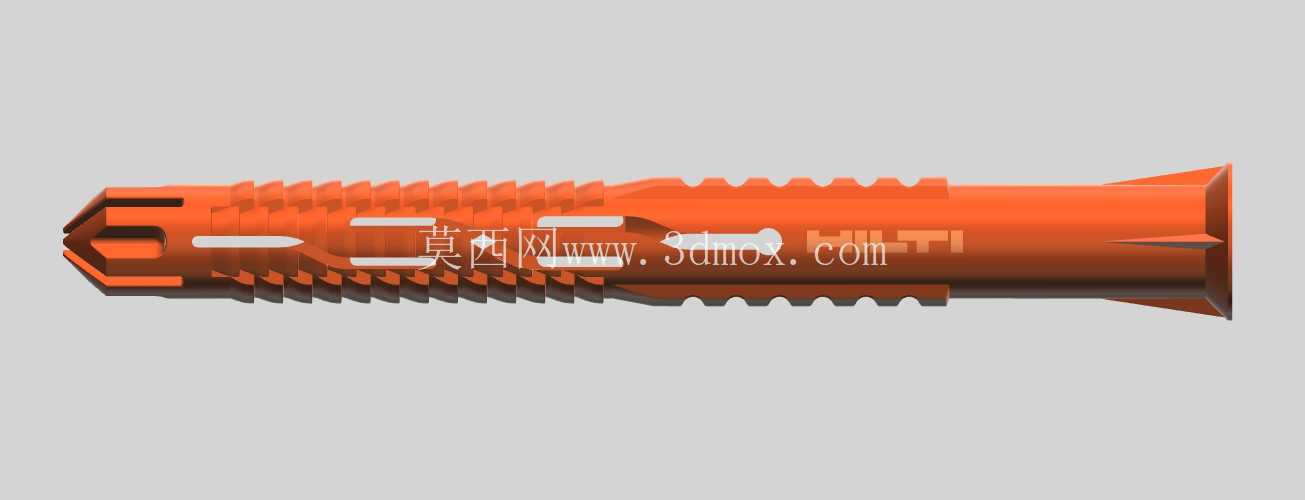

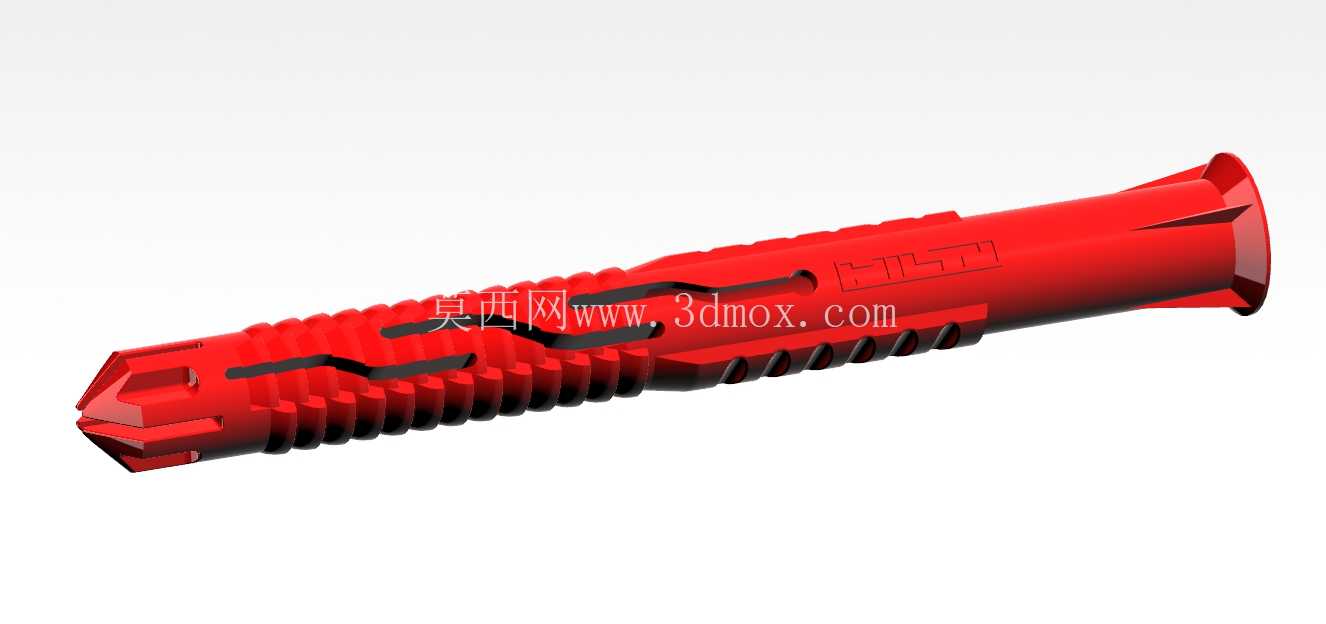

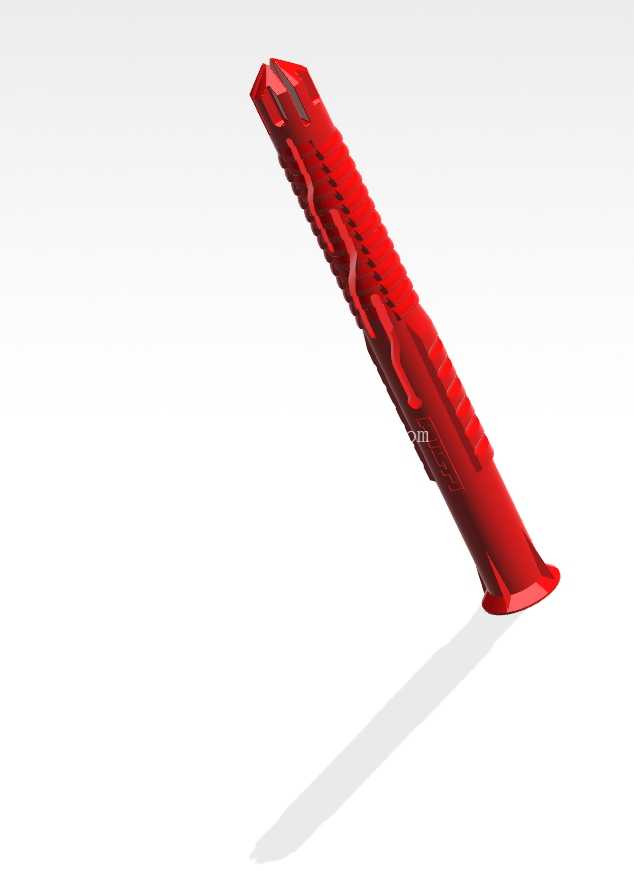

　　从结构设计的细节来看，锚栓整体为带锥度的中空尼龙本体，头部做了外翻的止退凸缘，敲入钻孔后凸缘会卡在孔口位置，避免锚栓整体滑入孔内造成安装失效；本体外壁分布了多道环形止退齿，每道齿的朝向都与安装方向相反，胀开后齿牙会紧紧咬合钻孔内壁，即便承受持续的振动载荷，也不会出现锚栓被拔出的问题；本体上开了多道纵向的伸缩开槽，从锥状尖端一直延伸到本体中部，当配套螺钉拧入的时候，开槽段会顺着锥面均匀向外撑开，和钻孔壁形成面接触的胀紧力，不像部分廉价锚栓只有尖端局部胀开，长期受载容易出现应力集中导致的基材碎裂。再看尺寸设计的工程逻辑，锚栓的外径和配套钻头的直径是严格匹配的过渡配合，敲入的时候不会因为间隙过大造成胀紧力不足，也不会因为过盈量太大导致敲入困难甚至本体断裂；中空内孔的直径和配套螺钉的牙径做了适配，螺钉拧入的时候既能顺畅导向，又能让尼龙本体被螺钉牙纹充分挤压，保证胀开的幅度均匀；本体外壁的防滑筋条不仅能在安装时增加和孔壁的摩擦力，还能在胀紧后填充钻孔内壁的微小凹凸，进一步提升抗拔力。

　　做三维建模的时候，这类锚栓的细节还原很容易被忽略，比如尖端的导向切口，实际安装时这个切口能让锚栓顺利进入钻孔，即便孔口有少量混凝土碎屑，也能顺着切口被挤到孔底，不会卡在锚栓和孔壁之间影响安装深度；还有本体上的品牌标识凹槽，不是单纯的装饰结构，凹槽位置刚好对应本体壁厚的加强区域，开槽胀开的时候应力会顺着凹槽分散，避免本体在胀开过程中出现不规则开裂。从应用场景的适配性来说，这类锚栓的额定抗拔力刚好覆盖家装、机电安装里的大部分轻载固定需求，比如固定室内电线槽、小型接线盒、轻型置物架、窗帘导轨、卫浴挂件，相比金属膨胀螺栓，尼龙材质的锚栓不会和基材产生电化学腐蚀，在潮湿的卫浴空间、户外有雨水侵蚀的墙面使用，也不会出现锈迹污染墙面的问题，同时尼龙本身的绝缘属性，在电气安装场景下还能起到额外的绝缘防护作用，避免固定点位导电造成安全隐患。

　　建模过程中对安装边界的还原也很重要，比如锚栓的最小安装间距、离墙体边缘的最小距离，都可以通过三维模型做模拟校验，避免实际施工时因为点位太靠近墙体边缘，胀紧的时候造成墙体边角开裂；同时可以通过模型模拟不同长度螺钉拧入后的胀开幅度，匹配不同厚度的固定件，避免因为螺钉太长顶到孔底造成胀紧不足，或是螺钉太短导致胀开幅度不够影响固定强度。很多新手建模的时候会把锚栓做成等直径的圆柱，忽略了本体的锥度、止退齿的角度、伸缩槽的宽度变化，做出来的模型看着外形相似，实际用来做安装模拟的时候就会出现干涉、胀开逻辑不对的问题，这款模型把每一处结构细节都做了还原，不管是用来做安装工艺的演示动画，还是做整套支吊架系统的BOM清单配套，都能直接复用，不需要再做二次结构修正。另外从结构耐用性的设计来看，锚栓本体的尼龙材质添加了抗老化成分，长期在紫外线照射、温度变化的环境下也不会轻易变脆，模型里还原的本体壁厚均匀性，也对应了实际产品的注塑工艺要求，壁厚差控制在合理范围内，注塑生产的时候不会出现缩痕、气泡，保证每一个锚栓的胀紧性能一致。
