多节铰接槽形链式传动连接构件

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1163148
  • 多节铰接槽形链式传动连接构件
  • 多节铰接槽形链式传动连接构件
  • 多节铰接槽形链式传动连接构件

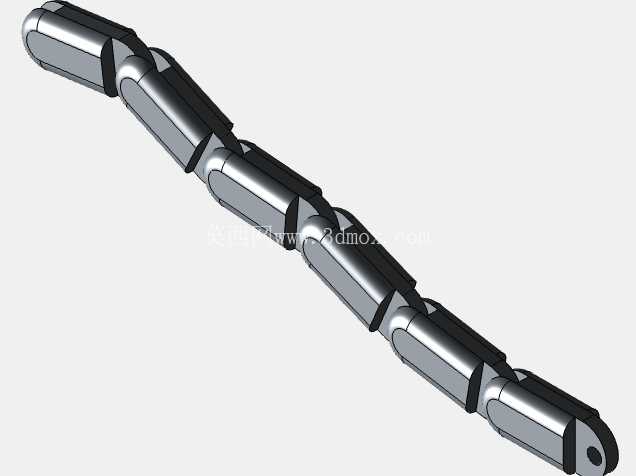

  这类槽链组件常应用在需要小半径弯曲传动、柔性牵引的工况场景中,比如轻工输送线的柔性牵引段、狭小空间内的动力传递路径、特殊工装的随动连接部位,相比常规滚子链,它的单节转动角度更大,能适应更复杂的走线布局,在一些需要绕过设备内部凸起结构、实现非直线动力传递的设备里,这类结构能省去额外的改向轮组,简化整体设备的结构布局。从功能特性上看,每一节链节都采用槽形截面设计,单节零件的结构一致性高,相邻链节通过端部的铰接结构实现连接,铰接部位的配合间隙控制在合理范围,既保证转动灵活性,又不会出现过大的旷量,避免传动过程中出现卡顿或者传动精度丢失的问题。

  整链组装完成后,既可以沿长度方向承受拉力载荷,又能在垂直于链节铰接轴的平面内实现连续弯曲,弯曲半径可以根据单节链节的长度调整,单节长度越短,能实现的最小弯曲半径越小,适配的布局场景就越灵活。设计这类槽链组件的时候,首先要确定的是单节链节的槽形截面参数,槽形的壁厚需要根据整链需要承受的额定拉力来计算,既要保证足够的抗拉强度,避免受拉时出现截面变形,又要控制单节重量,降低链节运动过程中的惯性力,减少铰接部位的磨损。铰接部位的销轴直径需要和链节端部的铰接孔做匹配设计,孔轴配合采用间隙配合,配合公差控制在能保证灵活转动的同时,尽量减小径向间隙,避免链节受拉时出现相邻节的错位。

  相邻链节的端部接触面需要做圆弧倒角处理,避免链节转动到最大角度时出现棱边干涉,同时要计算单节链节的最大允许转动角度,确保整链弯曲到最小半径时,相邻链节的接触面完全贴合,不会出现应力集中的尖角接触。从安装边界来看,这类槽链组件的安装端需要设计对应的连接接头,接头的尺寸要和链节端部的铰接结构匹配,保证动力输入端的扭矩或者拉力能均匀传递到每一节链节上,安装时需要预留出整链弯曲所需的空间,尤其是在改向位置,要保证弯曲半径不小于设计允许的最小值,避免链节转动到极限位置时出现卡滞,长期超极限角度弯曲还会导致铰接部位的应力超过材料屈服强度,出现永久变形甚至断裂。槽形截面的设计除了保证结构强度之外,还能在一些特殊应用场景里实现附加功能,比如在输送场景中,槽形结构可以直接作为小型物料的承载面,不需要额外加装输送附件,简化输送线的结构;在一些需要走线的设备里,槽形的内部空间还可以用来穿设线缆或者气管,对管线起到防护作用,避免设备运动过程中管线被拉扯磨损。设计过程中还要考虑链节的耐磨性,铰接部位是整链最容易出现磨损的位置,销轴和铰接孔的接触面需要做相应的表面硬化处理,提高表面硬度,降低长期往复转动带来的磨损量,延长整链的使用寿命。

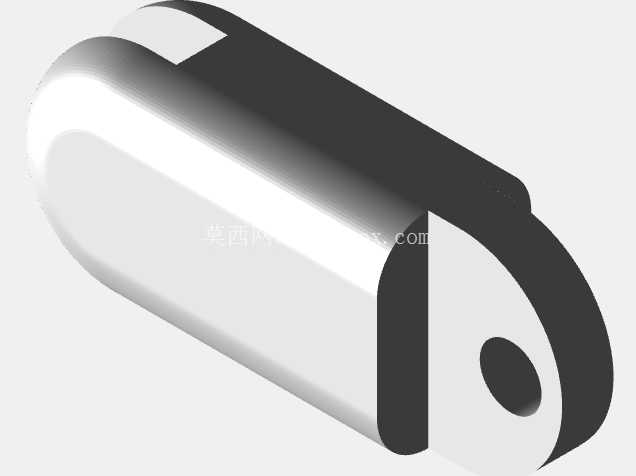

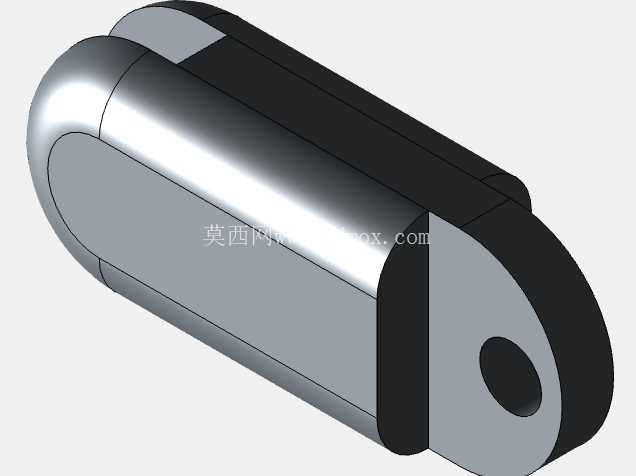

  整链组装完成后,每一节的转动阻力要保持均匀,不能出现某几节转动过紧或者过松的情况,否则传动过程中会出现整链跳动、传动不平稳的问题,尤其是在高速运动的工况下,不均匀的转动阻力还会带来额外的振动和噪音,影响设备整体的运行稳定性。在做三维建模的时候,要先绘制单节槽形零件的截面轮廓,通过拉伸得到单节的基础实体,再对端部的铰接结构做细节处理,包括铰接孔的位置、端部的圆弧接触面、限位结构,完成单节建模后通过阵列加角度调整的方式组装成整链,装配过程中要验证相邻链节在最大转动角度下是否存在干涉,检查整链弯曲到最小半径时的整体形态是否符合设计预期,还要对单节零件做有限元受力分析,模拟额定拉力下的应力分布,确认最大应力位置的数值在材料允许的强度范围内,避免出现结构失效的风险。
