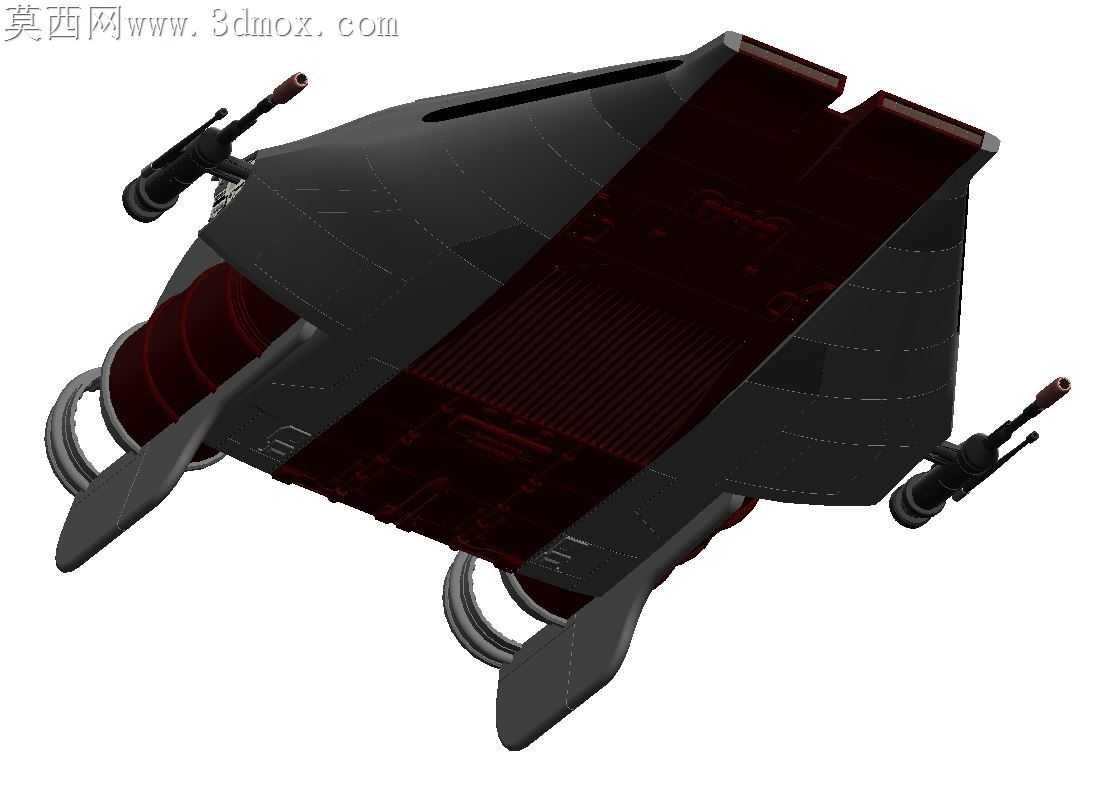

科幻题材RZ-1A翼星际战机外观结构

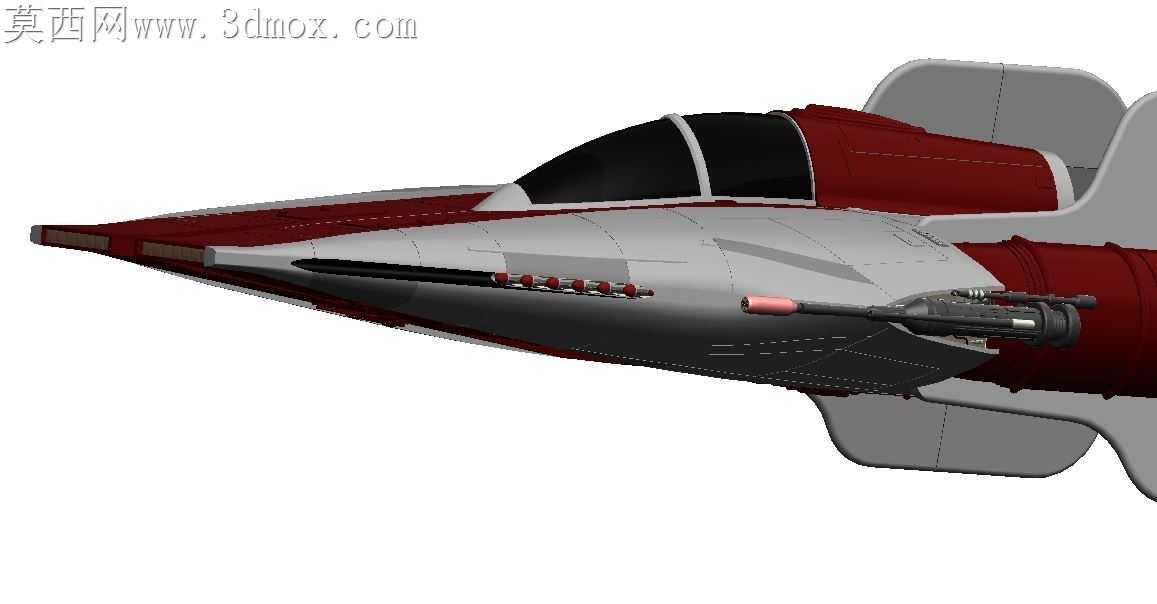

曲面连续度偏差带来的后期打磨冗余，是科幻载具手板加工阶段最容易踩的坑，这款星际战机的曲面处理全程围绕减省后处理工作量展开。机头棱线与座舱盖的衔接位置，没有沿用概念图里尖锐的直角转折，把交界位置做了0.3mm的圆角过渡，既保留了原设定里凌厉的视觉冲击，又避免了3D打印过程中尖角翘边、喷涂时漆料堆积流挂的问题。机身蒙皮的分块线没有做等宽的刻板凹槽，顺着曲面曲率变化调整线槽深度，曲率大的弧面位置槽深控制在0.2mm，平缓区域槽深加到0.4mm，喷完哑光漆之后分块的层次感不会因为光影角度变化消失，也不会因为线槽过深积灰难清理。双垂尾和主机身的连接位置，特意把安装接触面做了1.2°的拔模斜度，粘接定位时不需要额外做支撑夹具，接触面的溢胶会顺着斜度自然流到接缝内侧，外表面不会残留多余胶痕，后期打磨接缝的工作量能减少六成以上。翼尖搭载的武器挂架，没有和机翼做成一体结构，单独拆分出带定位凸台的独立零件，凸台和机翼预留的安装孔做了0.05mm的间隙配合，既可以调整武器的俯仰角度摆出不同展示姿态，零件损坏时也能单独替换，不用整体重打整个机翼。尾部发动机喷口的环形散热片，没有做密集的薄片结构，把每片散热片的厚度加到0.8mm，片与片的间距留到1.2mm，不管是光固化打印还是FDM打印都不会出现片层粘连、支撑拆不干净的问题，金属质感涂装时也能更好地挂住金属漆，呈现出真实的金属散热片层次感。座舱盖的透明件边缘，做了一圈0.2mm的止口，卡入机身座舱位置时刚好和蒙皮齐平，不会出现高低差，边缘也不会漏出透明件的毛边，不需要额外做补缝打磨。机身表面的做旧磨损位置，提前在曲面建模时预留了轻微的凹陷痕迹，旧化涂装时渗线液会自然沉积在凹陷处，不用手工反复勾勒磨损边界，旧化效果更自然，不会出现手绘的生硬感。起落架的隐藏收纳槽位置，槽内做了均匀的网格加强筋，既不会增加过多重量，又能避免薄壳结构的机身在摆放时受压变形，长期展示也不会出现蒙皮凹陷的问题。
