可3D打印特技运动飞机结构设计

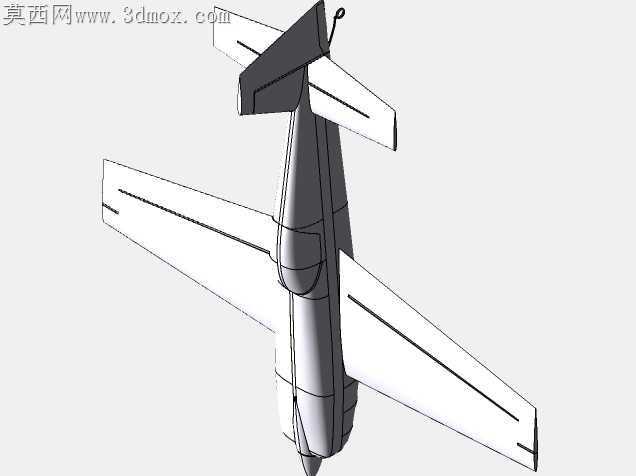

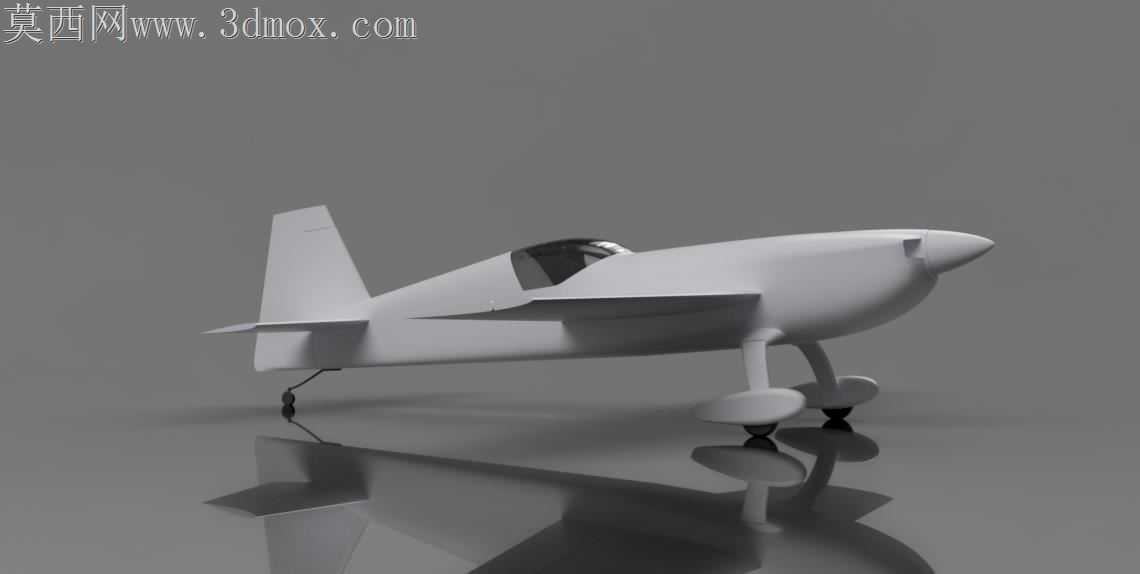

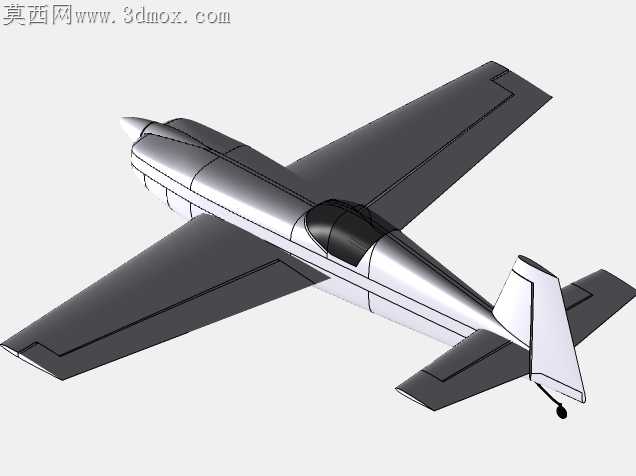

小尺寸航模类飞行器的加工适配，最容易踩的坑是薄壁结构打印翘曲、起落架受力断裂、曲面拼接留缝影响气动效率，这套特技运动飞机的结构设计，刚好把这些落地环节的问题逐一做了针对性调整。机身主体的曲面过渡没有做连续大曲率的薄壳，而是在驾驶舱后侧、机翼与机身衔接的受力区做了1.2mm的局部加厚，打印时不需要额外加支撑就能保证舱段轮廓不塌边，即使用普通PLA耗材打印，落地滑跑时的侧向冲击力也不会让翼根处出现层间开裂。尾翼部分没有采用和机身一体打印的结构，而是预留了0.15mm的插接公差，平尾和垂尾的插接槽做了微小的倒锥设计，组装时不需要胶水就能卡紧，炸机后更换损坏的尾翼部件不需要重新打印整个机身段，能大幅降低航模玩家的耗材损耗。前三点式起落架的轮罩部分做了镂空减重，轮轴预留的孔径刚好适配常用的2mm钢轴，不需要二次扩孔，起落架与机身的连接座埋在了机身加厚层内部，没有突出机身表面破坏气动外形，哪怕是做横滚、筋斗这类特技动作时，起落架的风阻也能控制在极低水平。机翼的翼型没有照搬真机的厚翼型，而是针对小尺寸模型的低速飞行特性做了减薄处理，前缘的曲面曲率做了连续顺滑过渡，打印时层纹不会破坏机翼上表面的气流附着，低速特技飞行时不容易失速。螺旋桨安装座的位置做了同轴度校准的定位凸台，安装电机时不需要反复调整同轴度，能减少高速旋转时的震动，避免飞行时机身抖舵。座舱盖的部分做了0.8mm的薄壁设计，用透明PETG打印就能直接获得通透的座舱效果，不需要额外做抛光处理，边缘和机身的贴合处预留了0.1mm的配合间隙，组装后不会出现高低差影响外观。整机拆分的部件都控制在普通桌面级3D打印机的成型尺寸范围内，不需要大尺寸设备就能完成全部零件的制作，各个拼接面都做了定位止口，组装时不会出现错位，新手玩家也能顺利完成整机组装，不需要复杂的工装辅助。
