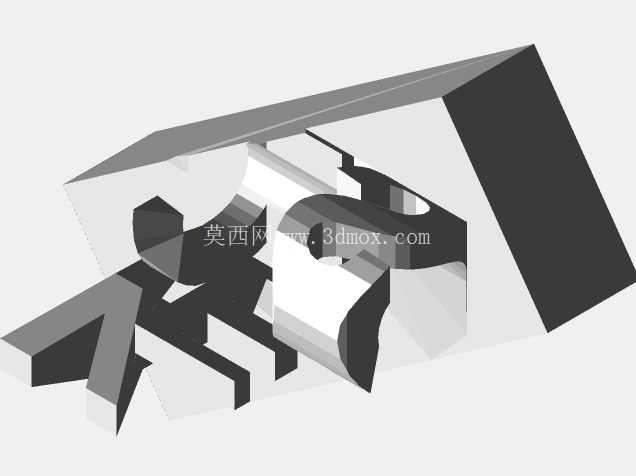

这款立体视错觉结构的核心设计逻辑,是利用空间透视的视觉偏差,在不同观测角度下呈现出完全不同的字符形态,本质上是通过非对称的立体块面拼接,打破常规正投影的视觉认知,让观测者在固定视角下会将错位的块面自动脑补为完整的平面字符,切换观测角度后又会呈现另一组完全不同的字符形态。从结构设计层面来看,整个构件没有额外的活动部件,所有形态变化完全依赖固定块面的空间排布实现,块面之间的拼接公差控制在0.1mm以内,避免出现块面错位导致的视觉穿帮,所有棱边都做了0.2mm的倒角处理,既避免锐边带来的安全隐患,也不会因为倒角过大破坏字符边缘的视觉完整性。
在实际应用场景中,这类结构常被用于工业展厅的互动展示装置、文创产品的创意摆件、机械科普教具的演示构件,也可作为铸造工艺的演示样件,用来展示复杂异形型腔的成型可行性。作为铸造模样使用时,整个结构的拔模斜度设置在1.5°-3°之间,根据不同块面的深度动态调整,深度超过50mm的块面拔模斜度取上限,浅表层块面取下限,既保证拔模过程中不会刮伤砂型,也不会因为斜度过大改变块面的视觉轮廓。结构的所有内角都做了R1的圆角过渡,避免铸造过程中出现应力集中导致的冷隔、裂纹缺陷,外角的圆角控制在R0.5,保证字符轮廓的锐利度,满足视觉呈现的要求。
从安装边界来看,整个构件的底部设计有10mm厚的安装基准面,基准面上预留了4个M6的安装沉孔,孔位分布在基准面的四个角点,沉孔深度5mm,安装后螺栓头不会突出基准面,保证整个构件放置时的平面度,基准面的平面度公差控制在0.05mm以内,避免放置时出现晃动。整个构件的最大外轮廓尺寸控制在200mm×120mm×80mm的范围内,既不会因为尺寸过小导致视觉效果不明显,也不会因为尺寸过大增加铸造和搬运的成本。块面之间的连接位置都做了加厚处理,最小壁厚控制在8mm,保证铸造过程中铁水的流动性,避免出现浇不足的缺陷,同时也保证整个构件的结构强度,日常搬运、展示过程中不会出现断裂变形的问题。
设计过程中首先通过手绘确定不同观测角度下的字符轮廓,再将两个角度的平面轮廓投影到三维空间中,寻找两个轮廓的公共交线,通过布尔运算拼接出基础的立体块面,之后反复调整每个块面的倾斜角度和空间位置,在两个固定观测视角下分别验证字符的完整性,避免出现块面缺失或者多余轮廓干扰视觉效果。之后对整个结构做工艺性修正,将所有不利于铸造的尖角、薄壁、倒扣结构做优化调整,倒扣位置如果无法通过调整拔模斜度消除,就设计为活块结构,保证模样能够顺利从砂型中取出。最后对整个结构做动平衡验证,保证构件放置时的重心落在安装基准面的中心范围内,不会出现侧翻的问题。
这类视错觉结构的设计难点在于平衡视觉效果和工艺可行性,很多时候为了达到完美的视觉效果,会设计出大量壁厚不均、倒扣、锐角的结构,完全无法通过常规铸造工艺成型,设计过程中需要不断在视觉呈现和工艺要求之间做权衡,在不破坏核心视觉效果的前提下,尽可能优化结构的工艺性,降低生产制造的难度。比如部分块面如果完全按照视觉轮廓设计,会出现壁厚只有2mm的超薄区域,铸造时极易出现浇不足的问题,这时候就需要在块面的非视觉面做加厚处理,加厚的部分隐藏在结构的背面,从观测视角完全看不到,既不影响视觉效果,又能满足铸造的壁厚要求。还有部分块面的倾斜角度如果完全按照视觉需求设置,会出现负拔模斜度,这时候就微调块面的倾斜角度0.5°-1°,人眼完全无法察觉这么小的角度变化,但却能让拔模斜度变为正值,省去活块结构,大幅降低铸造的难度和成本。
