鲁尔公母快插式微流管路接头

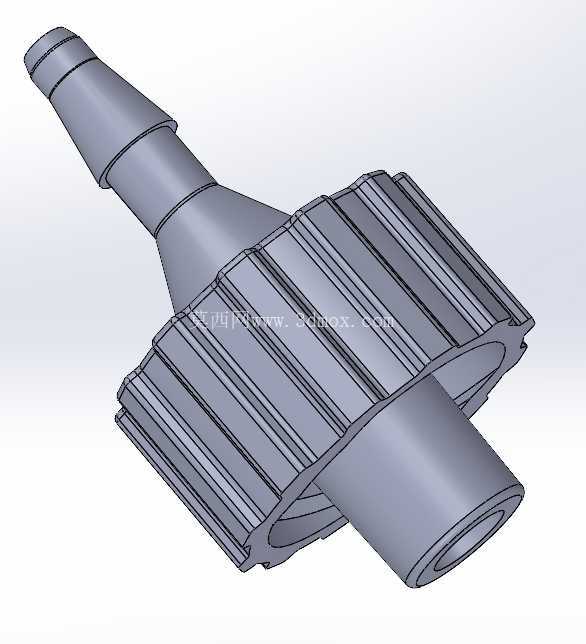

　　微流控实验台、桌面级树脂打印试制工位以及小型生化分析设备里，细径软管的对接一直是容易被忽略却直接影响漏液率的环节。这套接头按ISO594鲁尔锥度规则构建，一端为带倒刺的宝塔插杆，适配内径1mm的柔性软管；另一端为公母配对的6%锥面锁紧结构，母端内锥口径取1.75mm，可与同标准市售鲁尔件直接互换，无需额外卡箍或生料带辅助密封。

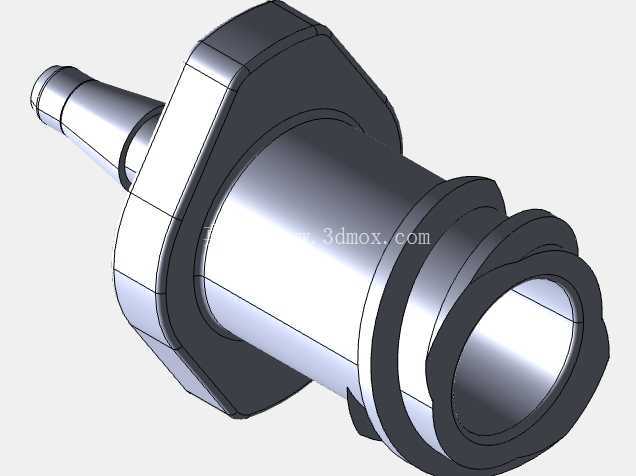

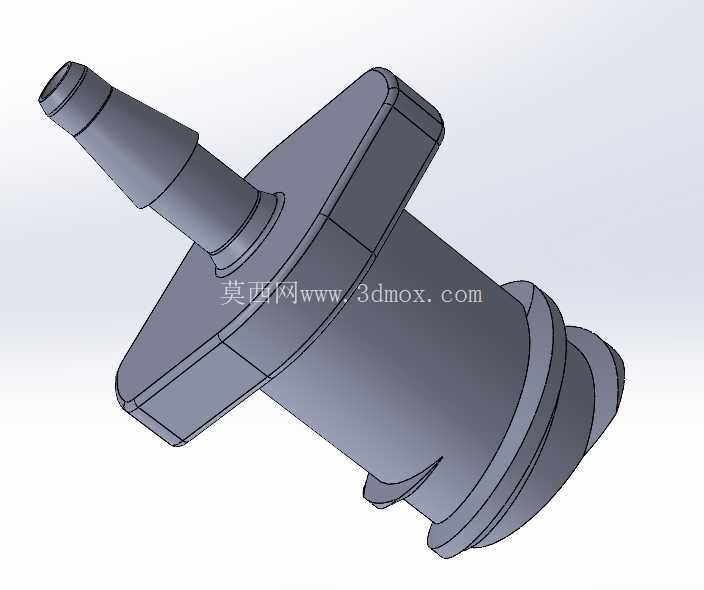

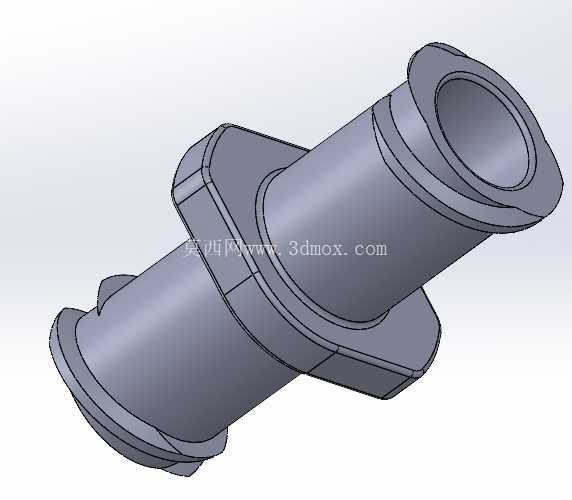

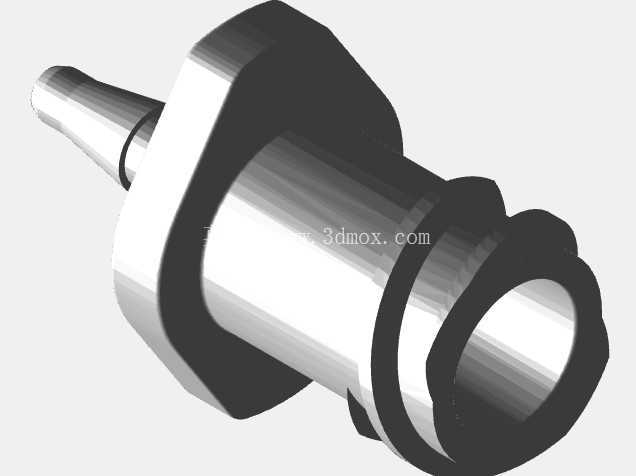

　　从现场装配逻辑看，接头中段的菱形翼板是核心操作边界：翼板向两侧伸出，手指捏持即可完成旋入对位，避免光滑圆柱面在湿手状态下打滑；翼板同时充当轴向限位面，当接头穿过设备面板或试剂仓支架时，翼板背面贴靠安装壁，后方卡扣位卡入面板开孔，无需螺母即可完成轴向固定，面板开孔厚度建议控制在1.5-2.5mm区间，开孔轮廓匹配翼板旋转锁止轨迹。

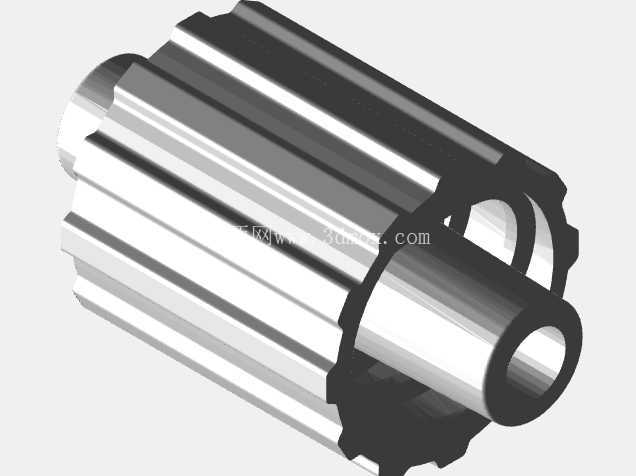

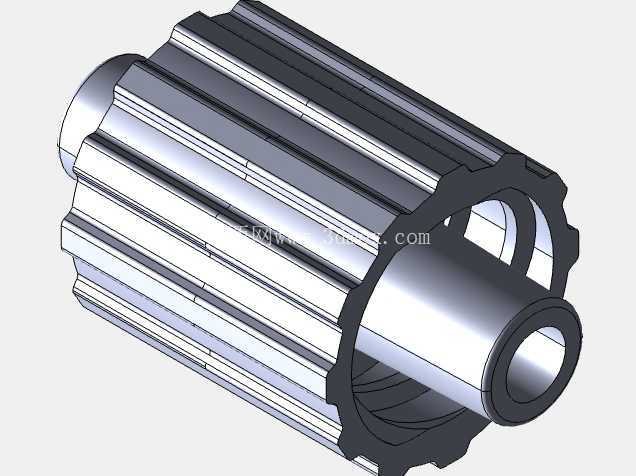

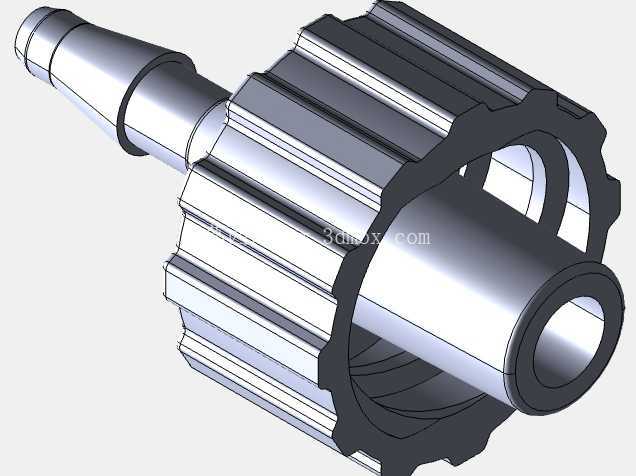

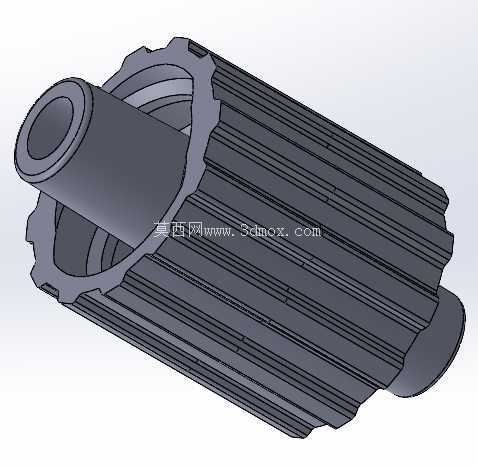

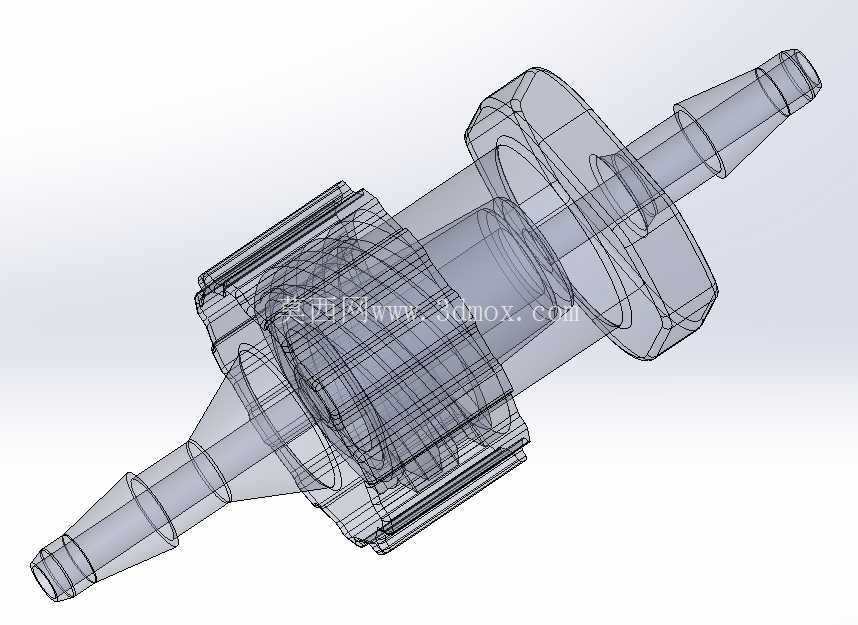

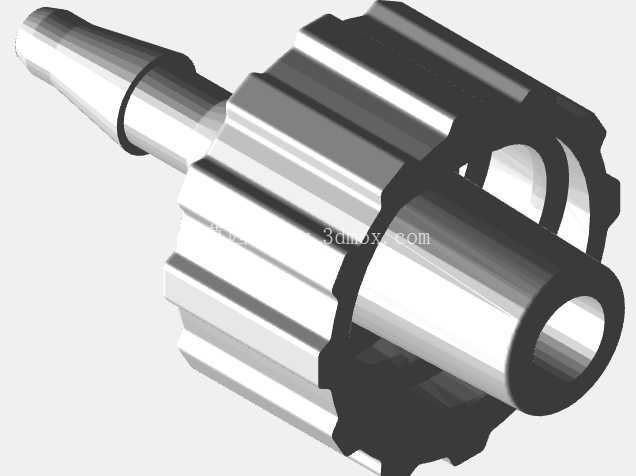

　　锥面配合段的设计遵循鲁尔连接的自紧原理：公头外锥与母头内锥锥度一致，旋合过程中锥面逐渐贴合，接触压力随轴向推进线性上升，低压流体工况下仅靠锥面金属或树脂自身的形变即可实现密封；接头尾部的环形凸缘用于对接锁紧螺母或鲁尔锁旋套，旋套旋入后将公母接头的轴向自由度锁死，防止管路拉扯导致锥面松脱。

　　针对3D打印试制场景，结构壁厚做了针对性放宽：流道内壁最小壁厚取0.8mm以上，宝塔倒刺的齿高控制在0.35mm左右，齿根处做R0.2圆角过渡，避免SLA光固化打印时齿根残留应力导致插软管时断裂；流道全程无突变台阶，锥面与直通段交接处做顺滑过渡，减少微流输送时的死角滞留，对试剂、染色液这类低流量流体尤为重要。

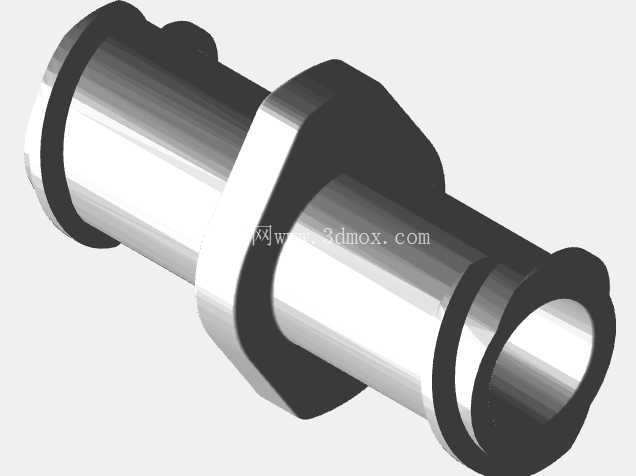

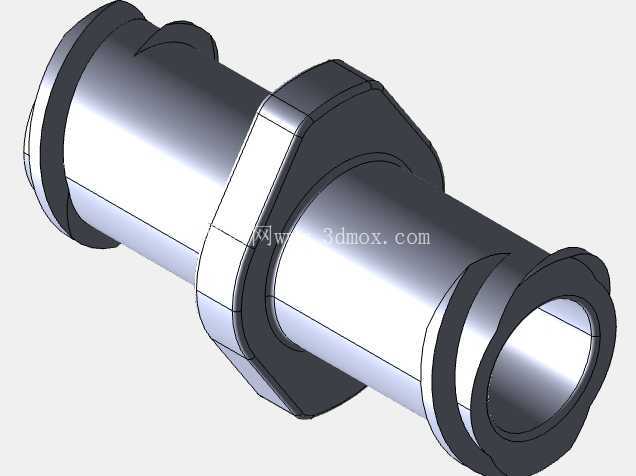

　　安装边界方面，宝塔端插入软管后，倒刺齿咬入软管内壁，软管外径建议2mm左右，配合扎带或热缩管可进一步防脱；鲁尔锁紧端的旋合长度控制在标准规定的有效啮合范围内，旋紧力矩无需过大，树脂件手动旋至翼板受力微阻即可，过度旋紧会导致锥面胀裂。整套接头同时覆盖公头、母头两种配对形态，可直接串接在1mm内径软管回路中，也可穿过设备面板作为内外管路的穿墙接口，适配生化检测、微流控芯片、小型滴定装置的流体通路搭建需求。
