单眼造型纪念奖杯摆件结构设计

这款纪念摆件的结构设计围绕纪念展示场景展开，核心用途是作为平台用户规模突破节点的纪念陈设品，可放置于企业展厅前台、设计部门工位展示区、行业活动纪念展台等场景，承担品牌视觉传递、里程碑事件纪念的功能，区别于常规量产工业零件，其设计过程兼顾视觉辨识度与铸造工艺可行性，适配小批量定制化的金属铸造生产流程。

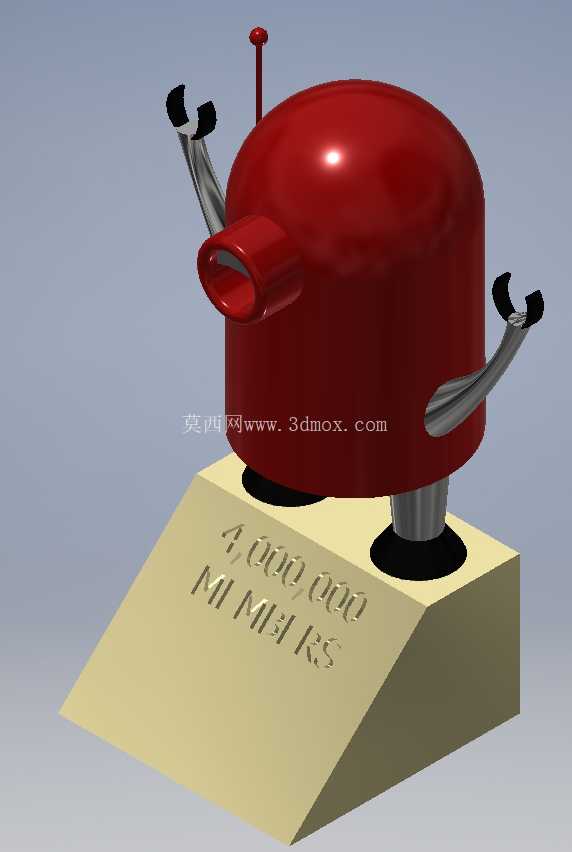

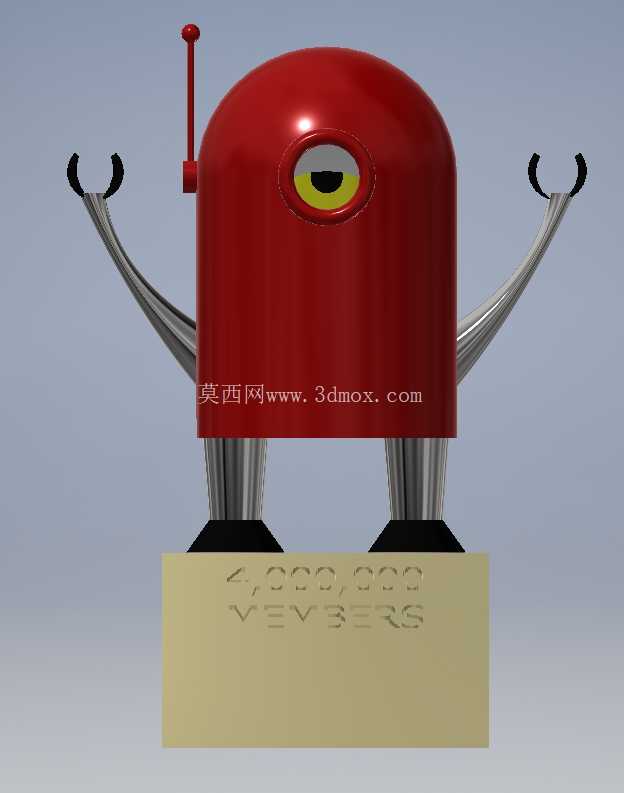

从整体结构拆分来看，作品分为上部仿生造型主体、中部支撑结构、下部纪念基座三个独立功能段，各段之间采用定位止口配合设计，避免铸造后拼接出现错位偏差。上部主体采用圆润弧面壳体造型，单眼视觉元素做内嵌式分层结构，最外层为红色壳体的环形开孔，中间层嵌套黄色环形装饰圈，中心为黑底白瞳的视觉标识区，各层之间预留0.15mm的配合间隙，适配铸造后的打磨抛光工序余量，不会出现装配卡滞问题。主体侧面伸出的信号天线结构采用细杆圆柱造型，根部设计加厚过渡圆角，避免铸造过程中出现冷隔、浇不足的缺陷，天线顶端的球形端头做R2mm的圆弧处理，消除锐边同时提升结构抗弯折能力。

两侧的手臂结构采用渐变截面的弧形杆设计，从根部与主体连接位置的直径8mm逐步过渡到末端夹爪位置的直径3mm，末端夹爪做开口C型结构，开口角度为30度，既还原卡通形象的视觉特征，也避免细尖结构在铸造和后续转运过程中出现断裂。手臂与主体的连接位置设计内凹式嵌合槽，装配后可采用金属粘接剂辅助固定，拼接缝隙控制在0.1mm以内，打磨后可实现外观无明显接缝的效果。

中部支撑腿采用等直径圆柱结构，两根支撑腿对称分布在主体下方，中心距为62mm，支撑腿底部设计方形定位块，与下部基座的定位凹槽一一对应，定位块尺寸为10mm×10mm×5mm，嵌入基座后可保证上部主体不会出现侧倾偏移。支撑腿的长度设计为45mm，使得整体造型的重心落在基座中心区域，静态放置时的稳定角达到28度，即使受到轻微外力触碰也不会出现倾倒问题。

下部基座采用长方体板式结构，整体尺寸为120mm×80mm×15mm，上表面做浅浮雕式的文字标识，文字凹陷深度为0.8mm，既保证文字辨识度，也不会因为凹陷过深导致铸造时出现积砂、清砂困难的问题。基座底部四个角位置设计直径5mm、深度1mm的脚垫安装位，可粘贴橡胶防滑脚垫，放置在光滑桌面时不会出现滑移，同时避免金属基座刮伤接触面。

设计过程中针对铸造工艺做了多处适配优化：所有外观面的过渡圆角均不小于R1.5mm，避免铸造应力集中导致的开裂问题；所有壁厚控制在3mm-4mm之间，均匀一致的壁厚可以避免铸件出现缩孔、缩松缺陷；主体壳体的内部做掏空处理，既降低整体重量，也减少铸造时的金属用料，掏空后的内部筋板厚度与外壁保持一致，筋板间距设置为20mm，保证壳体结构强度不会因为掏空出现变形。针对外观表面处理需求，外表面预留0.2mm的抛光余量，可根据需求做喷塑、烤漆、电镀等不同表面处理，红色主体部分可采用高温喷塑工艺实现均匀的色彩覆盖，基座部分可做镀金或者黄铜本色处理，突出纪念质感。

从安装边界来看，整体作品的最大外轮廓尺寸为135mm（含两侧手臂展开宽度）×120mm（基座长度）×180mm（含天线顶端总高度），放置时占用的台面空间不超过A5纸张大小，适配多数展示台面的尺寸要求。各拆分部件的最大尺寸均不超过150mm，适配常规小型熔模铸造的模组组装要求，不需要额外定制大型铸造工装，可有效降低小批量生产的制造成本。结构设计时也考虑了后期维护需求，各拼接部位均采用可拆卸式配合结构，如果某一部件出现表面损坏，可单独替换对应部件，不需要整体报废，提升纪念摆件的长期使用留存性。
