卡通风格黄色潜水艇玩具摆件结构设计

这款潜水艇造型的玩具摆件，在结构设计阶段优先考虑了铸造工艺的成型可行性，整体采用圆润无锐角的曲面过渡，避免铸造过程中出现应力集中导致的充型缺陷、冷隔问题。从实际应用场景来看，该产品主要面向桌面装饰、儿童益智玩具、潮玩手办收藏领域，既可以作为静态摆件放置于办公桌面、家居展架，也可作为铸造教学的演示样件，帮助从业者理解小型曲面铸件的分型面设计逻辑。

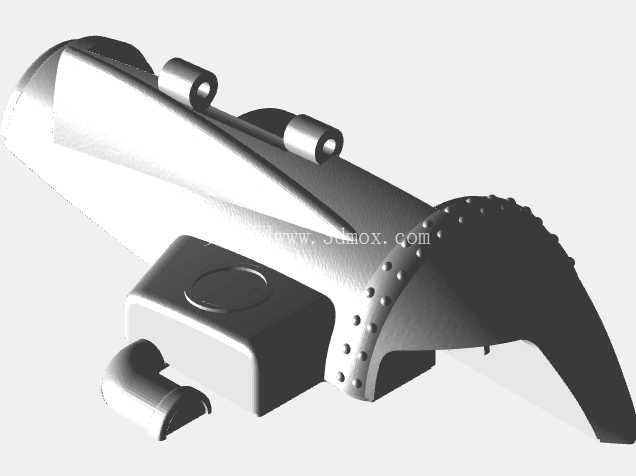

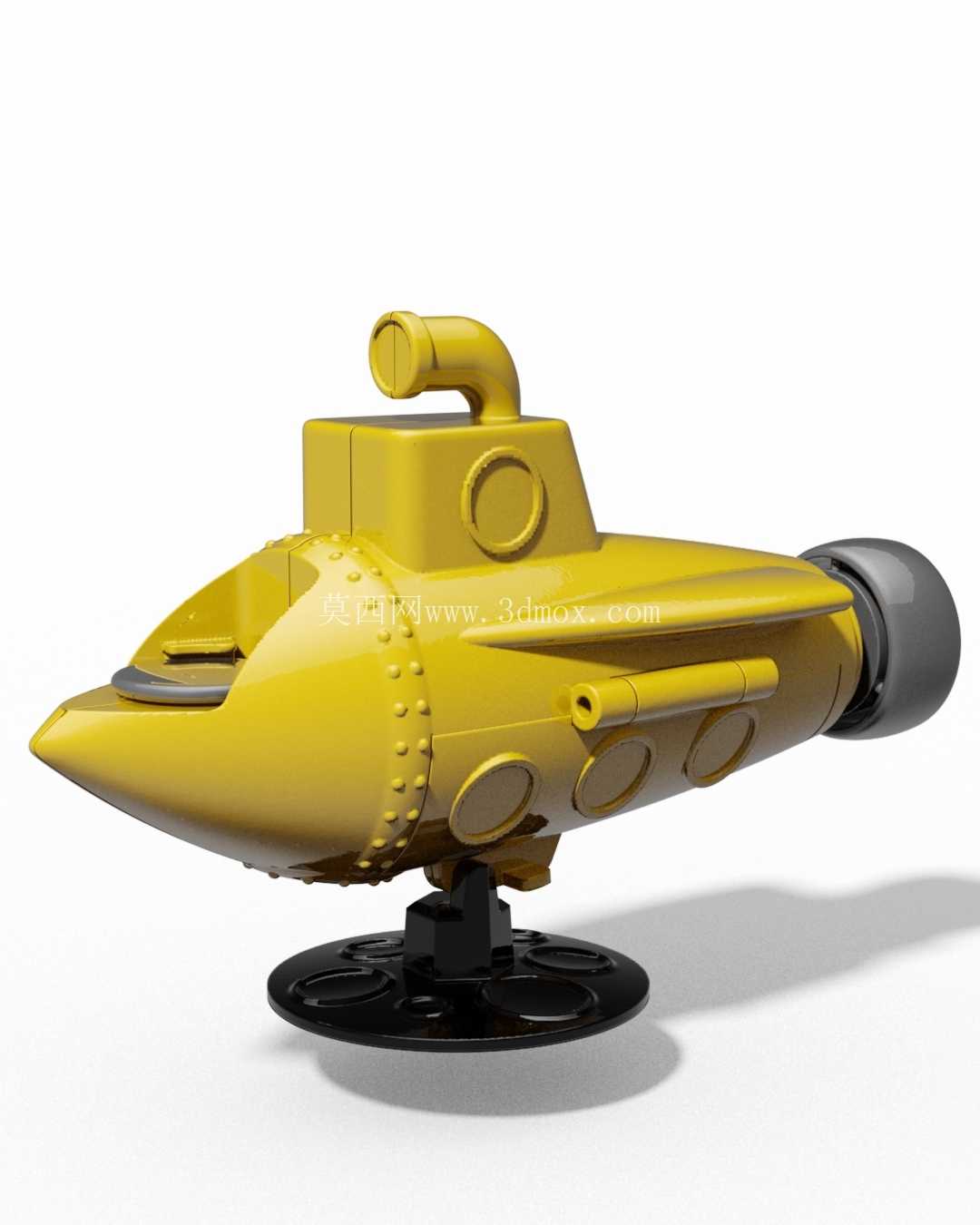

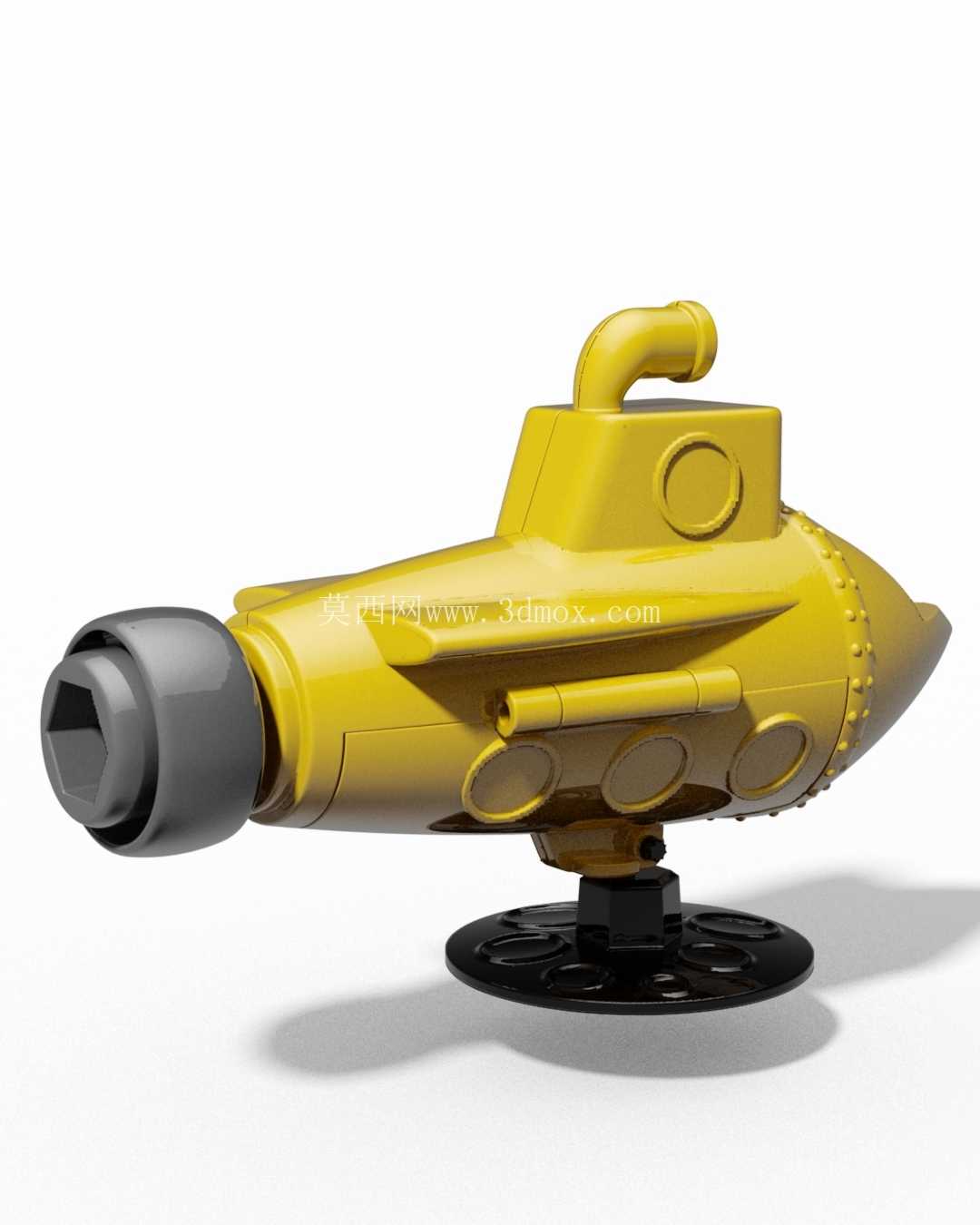

产品功能特性上，整体分为艇身主体、顶部通气管结构、尾部推进舱、底部支撑底座四个独立装配模块，各模块之间采用定位止口配合，既满足铸造分模需求，也方便后期组装与表面喷涂处理。艇身侧面设计有凸起的圆形舷窗结构、条状整流凸起，表面均匀分布的铆钉状凸点，在还原卡通潜水艇复古质感的同时，所有凸起特征均做了0.3mm的拔模斜度处理，避免脱模时出现粘模、特征拉伤问题。顶部的通气管采用圆弧过渡与艇身上表面连接，根部做了R2的圆角加强，避免铸造充型时出现浇不足的缺陷，同时提升结构连接处的抗冲击强度，满足玩具类产品的跌落测试要求。

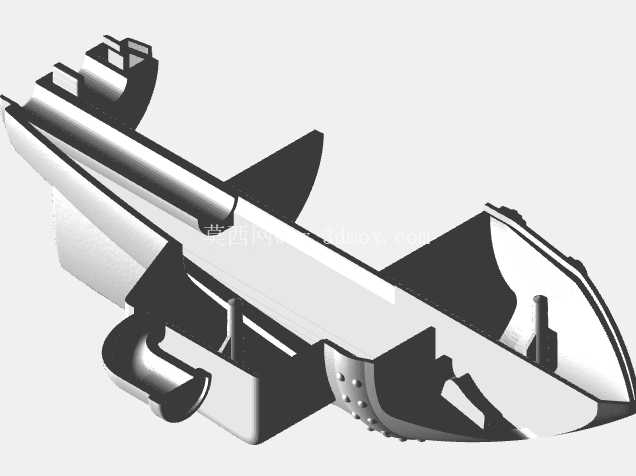

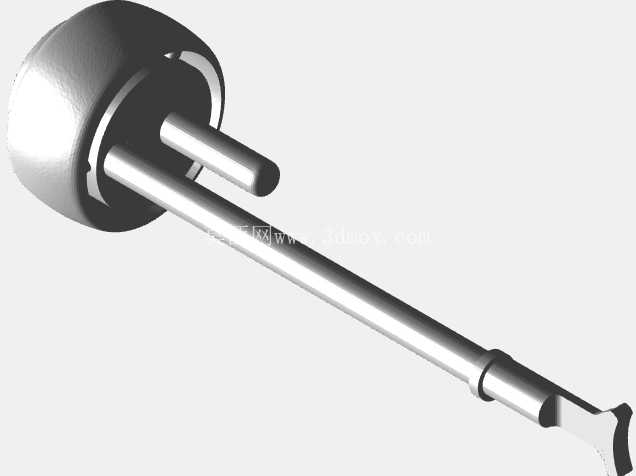

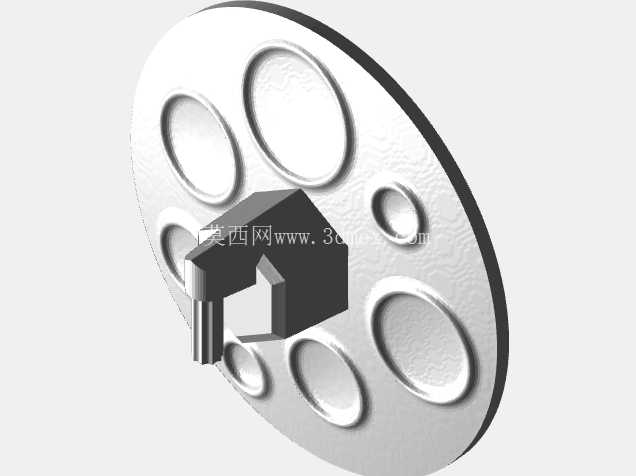

设计思路层面，最初的曲面建模阶段就同步考虑了铸造收缩率的预留，整体按照锌合金铸造1.2%的收缩比例放大尺寸，避免成型后尺寸偏差导致装配错位。艇身内部采用中空结构设计，在保证外壁厚度均匀控制在2.5mm的前提下，既降低了铸件重量、减少铸造材料消耗，也避免了壁厚不均导致的缩孔、缩松缺陷。尾部的推进舱采用独立分模设计，与艇身尾部的定位槽采用间隙配合，装配后可通过卡扣结构固定，无需额外粘接，提升组装效率。底部的支撑底座采用圆盘式结构，直径大于艇身最大宽度的1/2，保证摆件放置时的重心稳定，不会出现侧翻问题，底座与艇身底部的连接柱采用十字筋加强，提升连接处的抗扭强度，避免日常挪动时出现连接断裂。

外形尺寸与安装边界方面，整体长度控制在180mm左右，最大宽度75mm，含底座总高度100mm，所有外凸特征的边缘均做了R1以上的圆角处理，符合玩具产品的安全规范，不存在尖锐划伤风险。分型面设置在艇身最大轮廓线位置，也就是侧面铆钉凸点的中心线上，上下模合模时的飞边可通过后续简单的抛丸处理去除，不会破坏表面的细节特征。浇口位置设计在艇身底部与支撑柱的连接处，属于装配后隐藏的位置，浇口残留痕迹不会影响产品的外观表现，同时该位置属于铸件壁厚相对较厚的区域，充型时金属液可平稳填充整个型腔，避免出现卷气、夹渣缺陷。

从结构验证的角度来看，建模阶段就对整个铸件做了壁厚分析、拔模检查，所有特征的拔模角度均满足铸造工艺要求，不存在倒扣结构需要额外设计抽芯机构，有效降低了模具制造成本。表面的细节特征深度均控制在0.8mm以内，既保证细节的辨识度，也不会因为特征过深导致充型困难、脱模阻力过大。艇身侧面的条状整流凸起采用渐变式高度设计，从艇艏到艇艉逐步降低高度，过渡自然，既符合流体力学的视觉逻辑，也让曲面的光顺性满足铸造模具的加工要求，数控加工模具时不会出现陡峭面加工残留的刀痕问题。
