实验型螺旋尾翼飞镖结构设计方案

这款螺旋尾翼飞镖的设计，最初是为了验证小尺寸投掷类器具在飞行过程中的自旋稳定效果，区别于传统平面尾翼飞镖的结构逻辑，将尾部稳定翼做成螺旋曲面形态，借助飞行过程中的气流作用力带动镖体自旋，抵消投掷初始阶段的姿态偏转，提升落点精度。从实际应用场景来看，这类结构既可以作为休闲娱乐场景下的趣味玩具配件，也能为小型投掷类运动器材的结构优化提供实验参考，甚至可以延伸到小型低空无动力抛射装置的稳定结构设计中，验证螺旋稳定结构在低雷诺数气流环境下的实际表现。

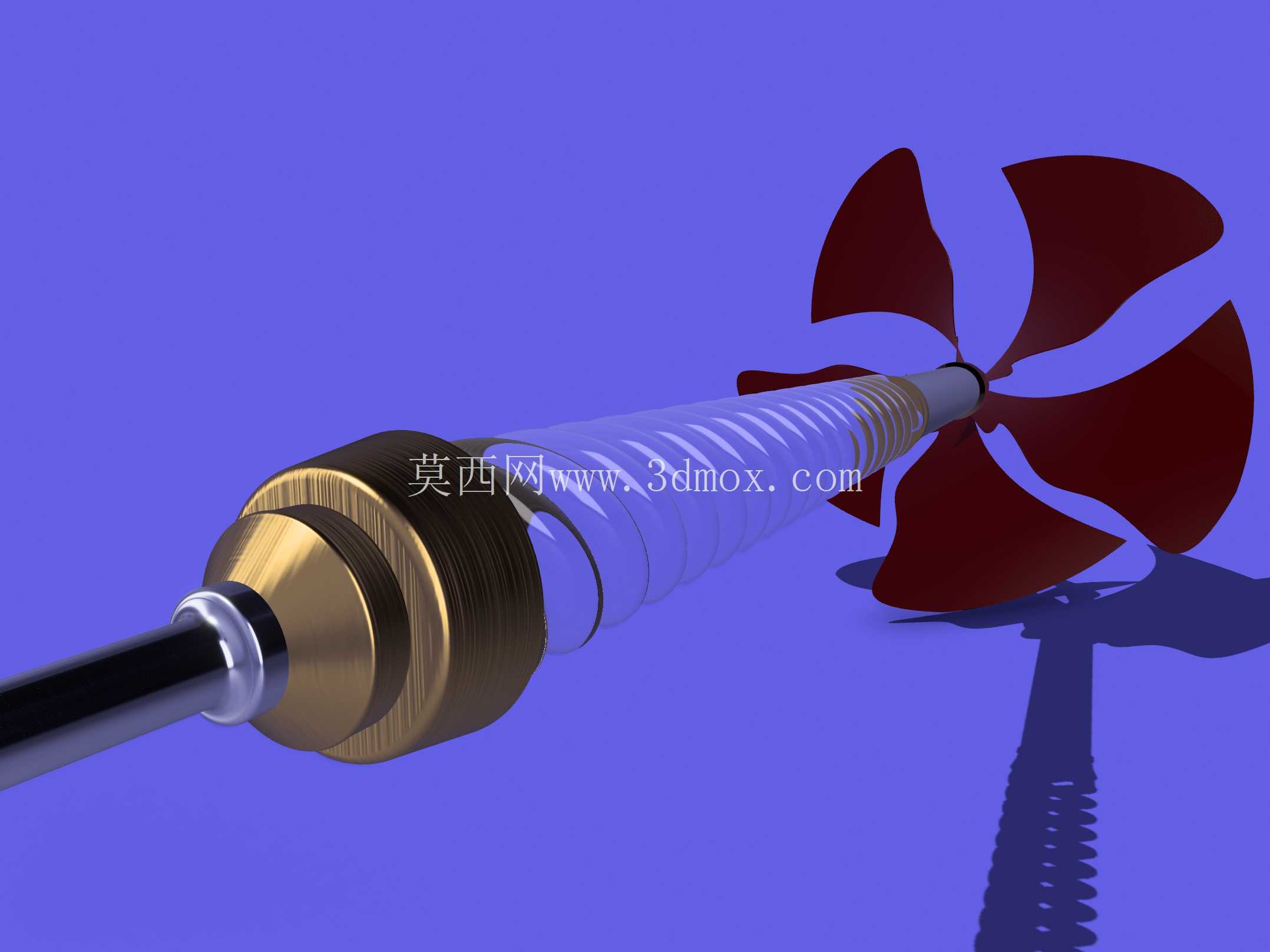

从功能特性上拆解，整个飞镖分为三个核心功能段：前端穿刺配重段、中段握持导向段、尾部螺旋稳定段。前端采用阶梯轴式的金属配重结构，最前端是细直径的镖针尖，向后依次过渡到锥形定位面、环形配重凸台，配重段的外径从针尖处向后逐步增大，将整体质心前置，符合投掷类器具的质心布局要求，避免飞行过程中出现头轻尾重的栽头、姿态翻转问题。中段握持段做了等距的环形凹槽纹理，既可以提升手指握持时的摩擦力，减少投掷瞬间的打滑偏移，也能在飞行过程中通过环形槽的气流扰动，降低侧风对镖体中段的侧向作用力，凹槽的深度控制在0.8mm，槽宽1.2mm，既保证握持触感，也不会因为槽深过大增加不必要的飞行阻力。

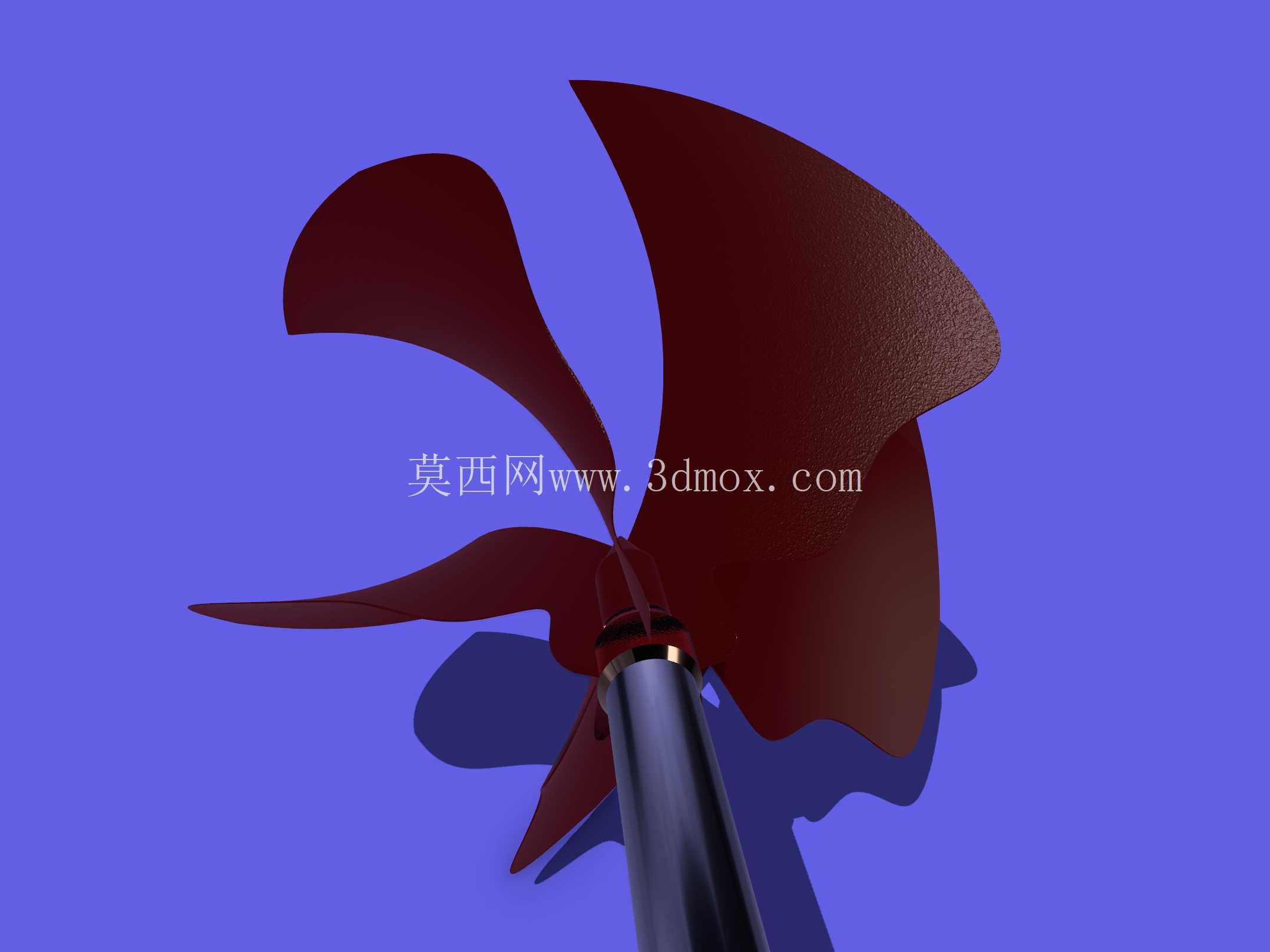

尾部的螺旋稳定翼是整个设计的核心，区别于传统飞镖四片平直翼的结构，这款设计的翼片采用连续螺旋曲面，六片翼片沿镖体轴线呈等螺旋角分布，螺旋升角设置为12度，这个角度是经过多次气流模拟验证的数值——角度过小无法产生足够的自旋扭矩，角度过大则会增加飞行方向的空气阻力，缩短有效投掷距离。翼片的厚度从根部到边缘逐步减薄，根部厚度1.5mm保证与镖体连接的结构强度，边缘厚度0.3mm减少翼片边缘的气流分离，翼片的外轮廓直径控制在38mm，既保证足够的稳定力矩，也不会因为翼展过大导致飞行过程中受侧风影响过大。整个尾部螺旋段与中段握持段采用小间隙插接配合，配合面长度12mm，配合公差选H7/g6，既可以保证不同配重需求下的尾翼快速更换，也能避免飞行过程中尾翼出现松动偏转。

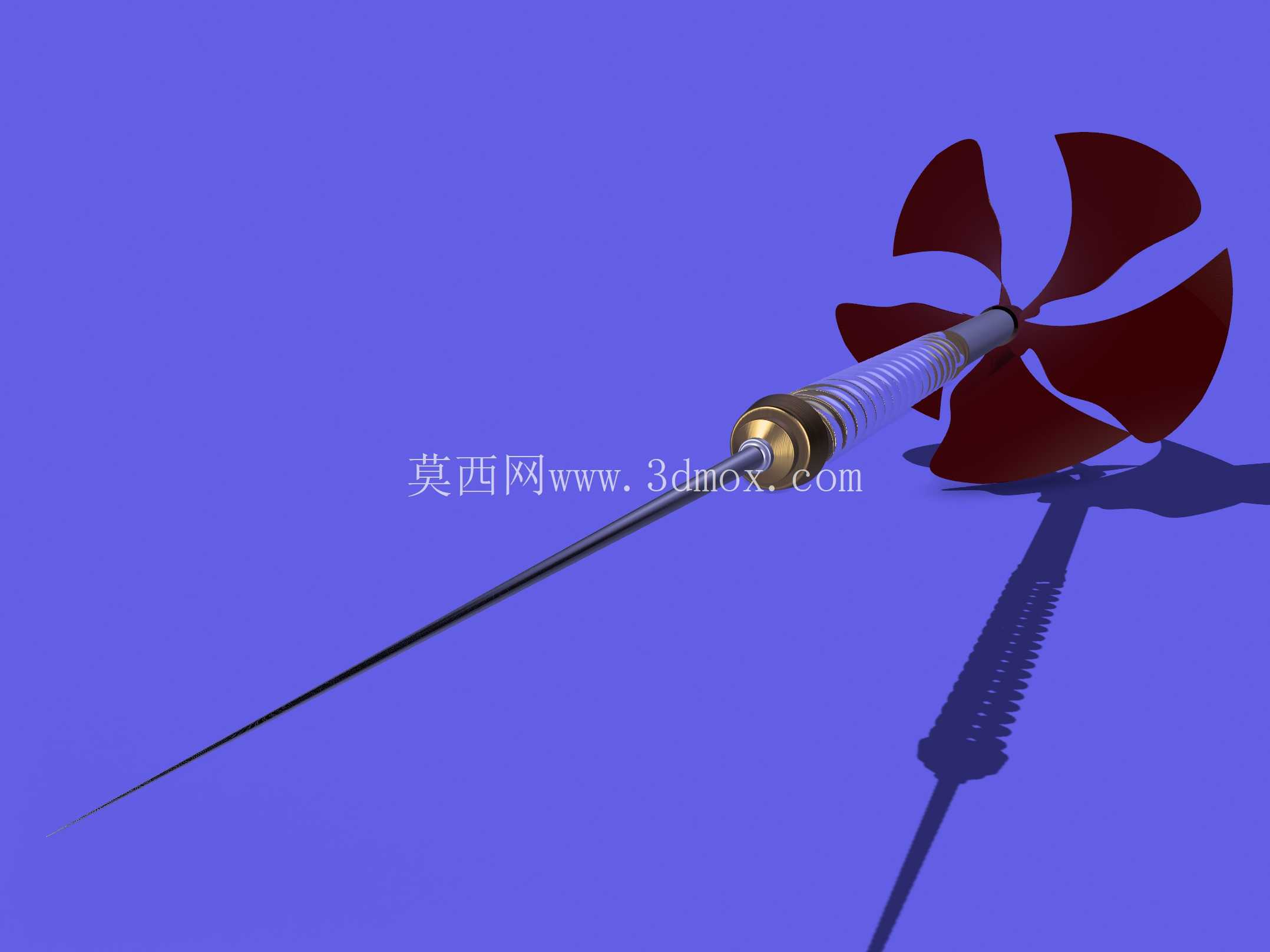

从外形尺寸与安装边界来看，整支飞镖的总长度控制在120mm，最大外径位于尾部翼片外圆处为38mm，前端镖针直径2.5mm，配重段最大直径12mm，中段握持段直径8mm。如果采用铸造工艺进行批量生产，需要注意螺旋翼片的拔模角度设置，因为翼片是连续螺旋曲面，传统的直线拔模无法完成脱模，需要采用旋转抽芯的模具结构，沿螺旋升角方向做旋转脱模，模具的分型面设置在配重段与握持段的衔接台阶处，避免分型线落在翼片工作面上影响气流平顺性。铸件的壁厚要尽量保持均匀，翼片根部与镖体衔接处做R0.5的圆角过渡，减少铸造过程中的应力集中，避免冷却过程中出现翼片根部的缩裂缺陷。

设计过程中也做过多轮方案迭代，最初的版本翼片数量是4片，实际模拟中发现自旋扭矩不足，飞行姿态稳定距离只有6米左右，无法满足常规10米投掷距离的稳定要求，后来调整为6片翼片，在不增加整体翼展的前提下提升了自旋扭矩，稳定飞行距离提升到12米以上。最初的螺旋升角设置为18度，风阻测试中发现飞行末段速度衰减过快，落点动能不足，逐步降低到12度之后，风阻系数降低了27%，同时自旋扭矩依然能满足姿态稳定的要求。中段的握持纹理最初设计为滚花纹理，实际握持测试中发现滚花的棱角过于尖锐，长时间握持投掷会有明显的不适感，调整为圆弧形的环形凹槽之后，握持触感更柔和，同时摩擦力并没有明显下降。

从实际使用的边界条件来看，这款飞镖适配常规的室内软式飞镖靶安装场景，安装时飞镖靶的中心高度距离地面1.73米，投掷线距离靶面的水平距离2.37米，飞镖的前端镖针长度15mm，足够刺入常规麻质或软质镖靶的靶面，不会因为镖针过短出现掉镖问题。配重段的总重量控制在12g，整镖重量16g，符合休闲飞镖的重量区间，既不会因为重量过轻受气流影响过大，也不会因为重量过大导致穿刺力过强损伤靶面。如果要拓展到户外使用场景，可以更换密度更大的铜质配重段，将整镖重量提升到20g，提升抗侧风能力，对应的尾翼不需要更换，因为螺旋稳定结构的适配重量区间比较宽，在14g-22g的重量范围内都能保持稳定的飞行姿态。

在结构细节处理上，配重段与中段的衔接处做了15度的锥形过渡面，这个过渡面可以引导气流平顺的从大直径配重段流向小直径的握持段，避免台阶处产生气流涡旋，增加飞行阻力。尾翼的最末端做了圆弧收边，没有尖锐的棱角，避免日常拿取过程中划伤手指，也能减少飞行过程中尾翼末端的气流分离。整个飞镖的所有棱边都做了R0.2的圆角处理，没有尖锐的加工棱角，既提升使用安全性，也能在铸造生产中减少模具的锐角磨损，提升模具使用寿命。
