杠杆式手动压水取水装置结构设计

　　这款手动取水装置的结构设计，核心围绕无电力场景下的流体输送需求展开，在零散农户取水、野外作业临时供水、应急救灾取水等场景中，这类依靠人力驱动的泵体设备依旧有着不可替代的应用价值，不需要外接电源或者燃油动力，仅通过人力操作杠杆手柄即可完成水体提升，适配无配套供电设施的分散供水场景。从功能实现逻辑来看，装置依靠杠杆带动内部活塞做往复运动，通过腔体内的容积变化形成负压完成吸水，再通过单向阀的配合实现压水出水，整套运动机构的传动效率直接决定操作力大小，设计过程中对杠杆力臂比例做了多轮校核，将常规操作下的手柄作用力控制在成年人单臂可轻松施力的区间，避免长时间操作带来的过度疲劳。

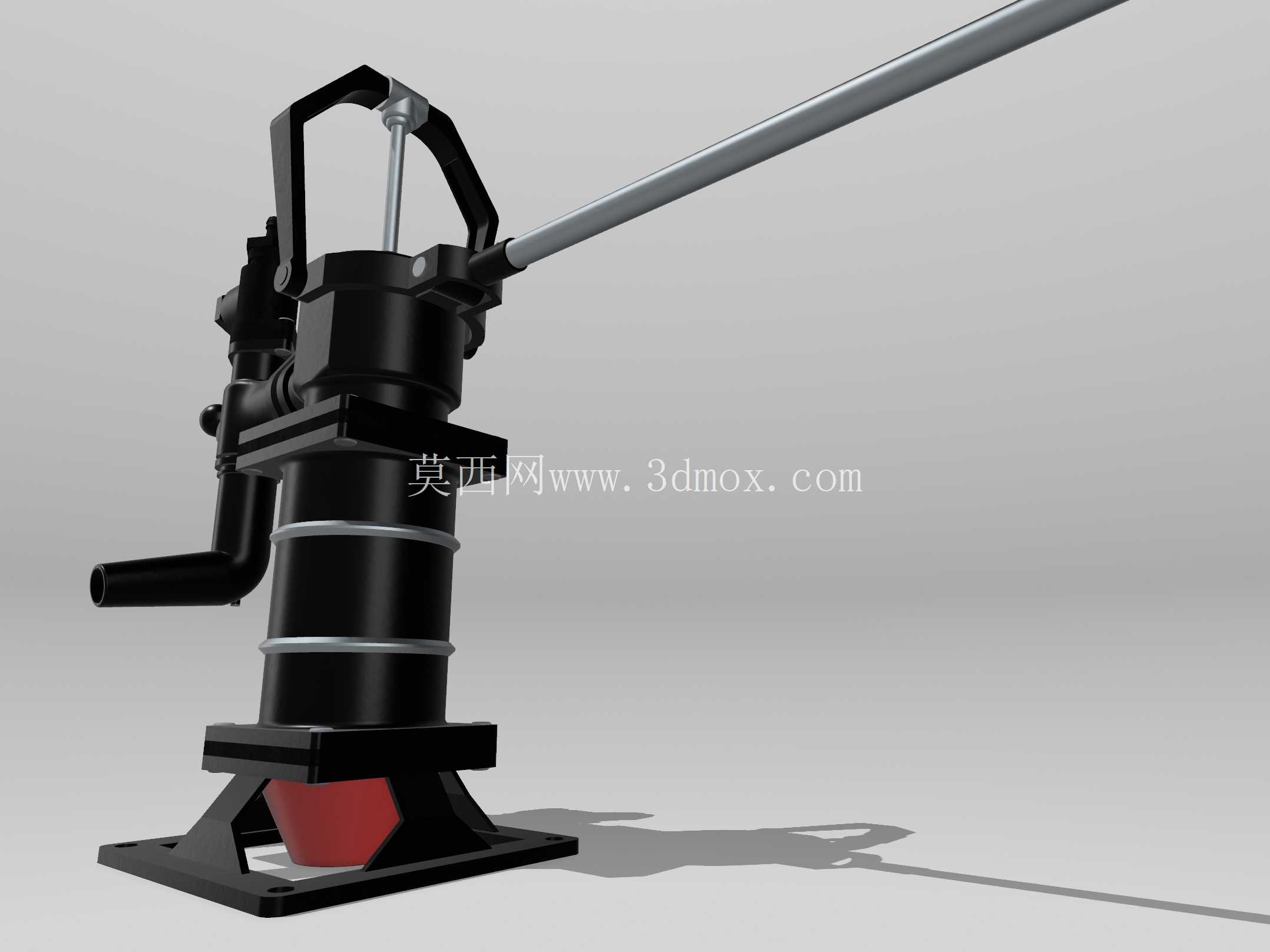

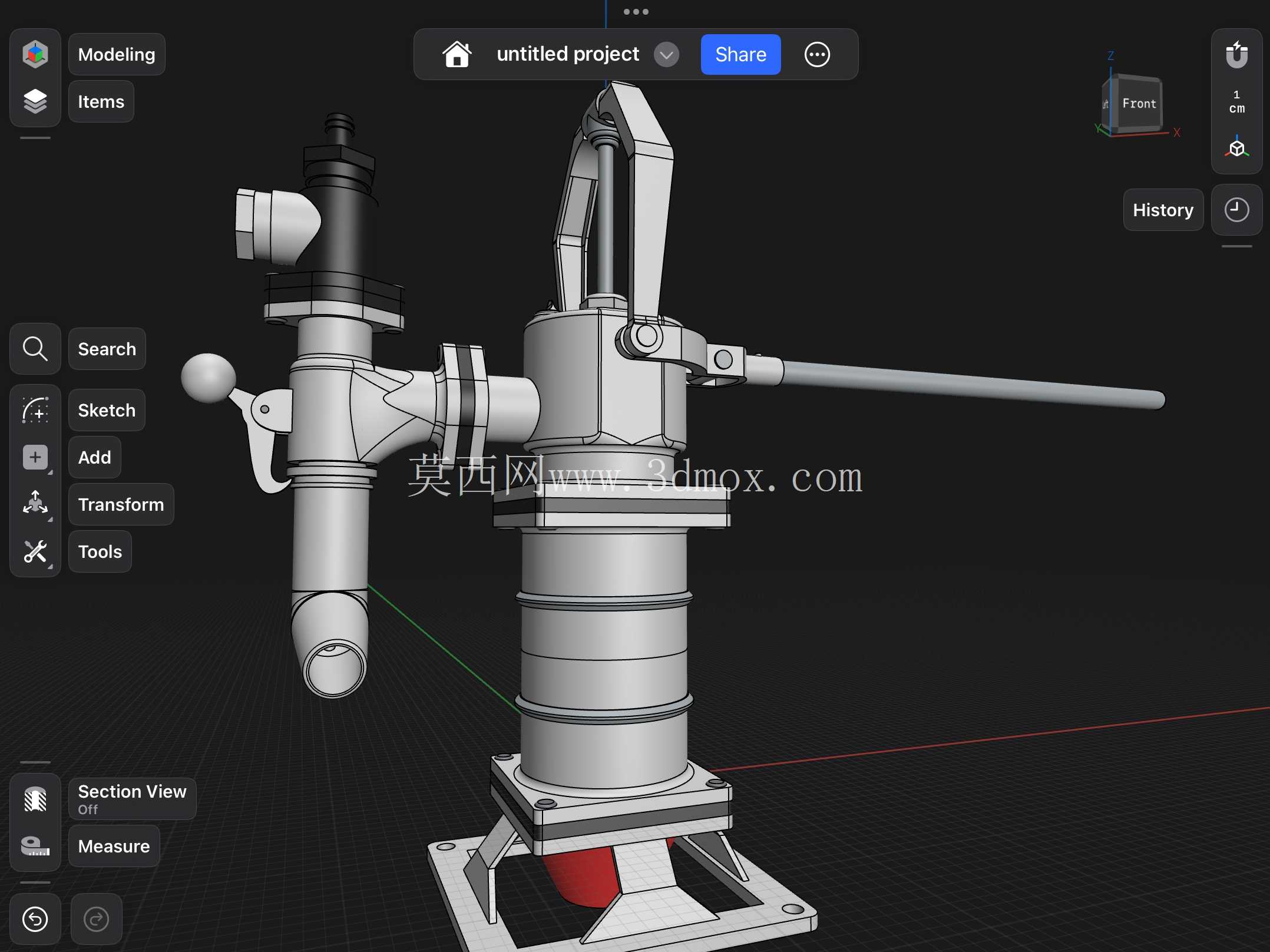

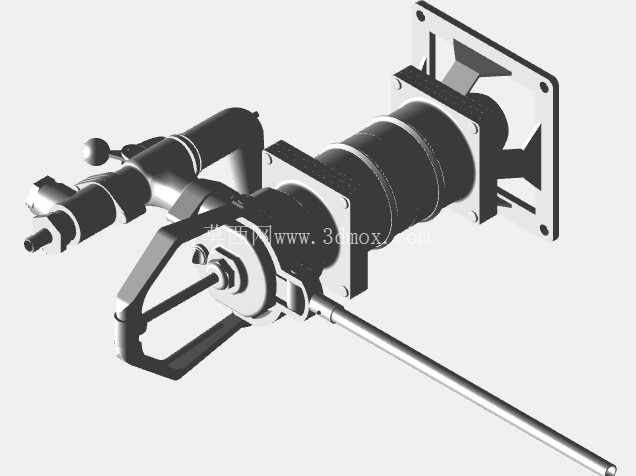

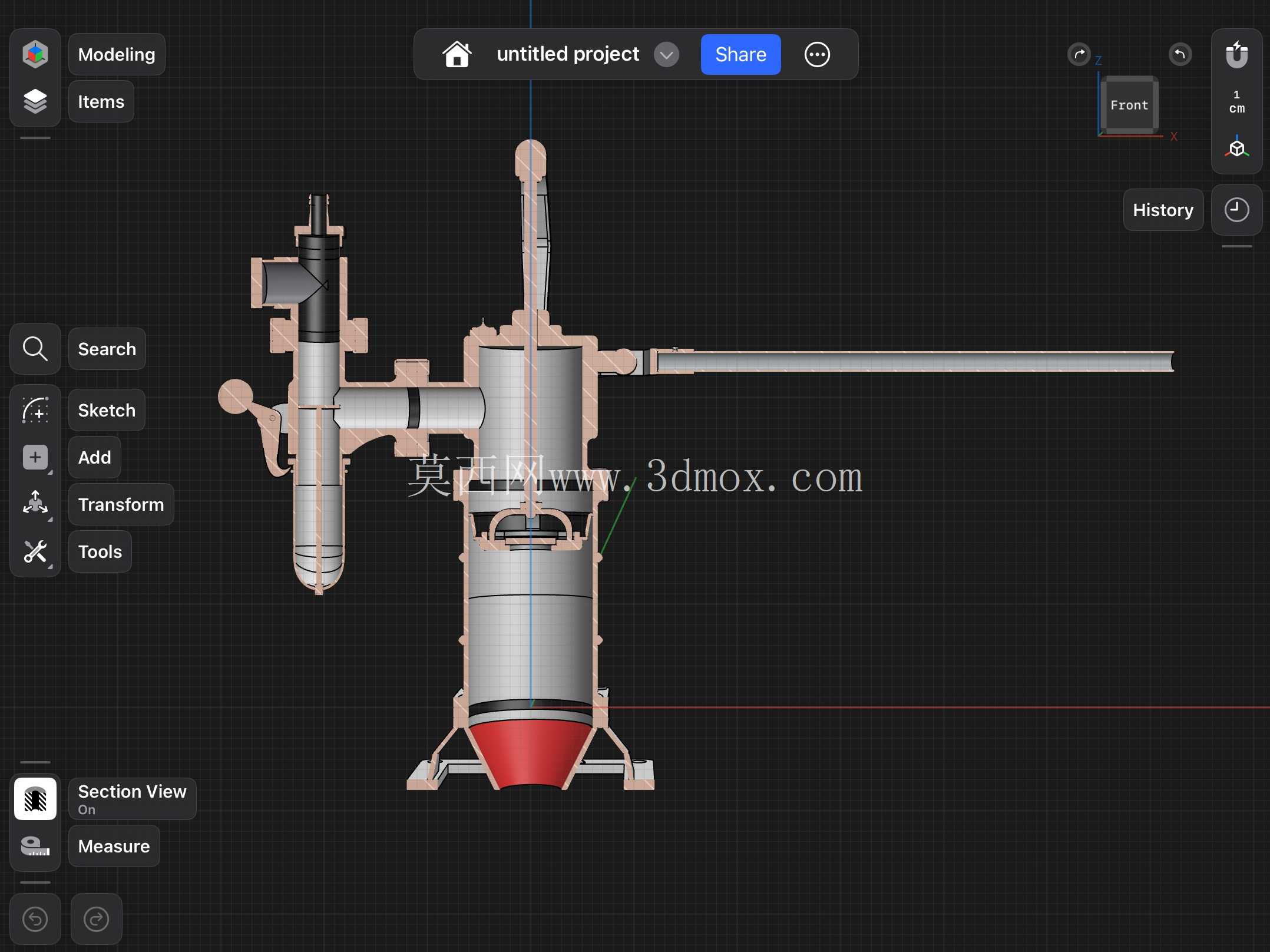

　　泵体主体采用立式分层结构，底部设置方形安装法兰底座，法兰上预留四个对称的安装固定孔，可直接通过膨胀螺栓固定在水泥基座或者硬质平台上，安装时需要保证底座平面水平度偏差不超过2度，避免长期受力不均导致的密封件偏磨，底座中心位置预留进水通道接口，可对接地下取水管道或者储水容器的出水端，接口处采用锥面配合密封结构，不需要额外缠绕密封材料即可保证负压状态下的气密性。中部的泵腔部分采用三段式筒状结构，相邻筒节之间设置环形密封槽，配套橡胶密封圈实现腔室的密封隔离，活塞组件安装在筒腔内部，活塞上的皮碗密封件采用耐磨橡胶材质，可在常规水质条件下保证长期往复运动的密封性能，减少日常维护的频次。

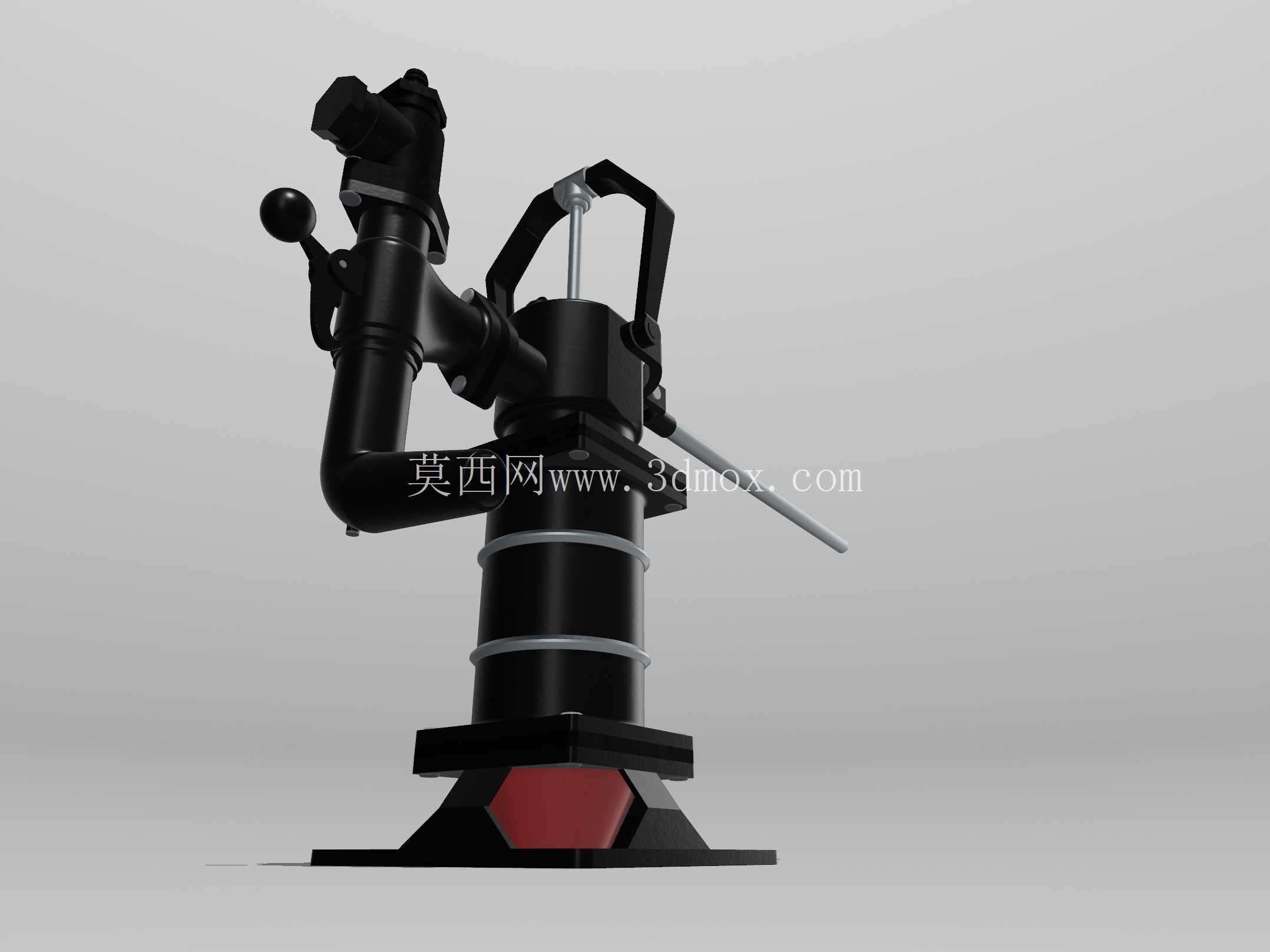

　　侧面的出水通道采用侧向斜出设计，出水角度向下倾斜15度，方便使用者在下方放置接水容器，避免取水时水流飞溅。顶部的杠杆手柄采用长杆式结构，手柄与泵体的连接位置设置万向铰接支座，可在一定角度范围内自适应操作方向，不需要使用者严格站在固定位置操作，铰接位置配套自润滑轴套，长期使用不需要额外加注润滑脂即可保持转动顺畅，手柄末端做防滑纹理处理，湿手操作时也不会出现打滑问题。顶部的提手结构采用拱形设计，既可以作为装置搬运时的受力点，也可以对内部的活塞杆上行位置起到限位作用，避免活塞运动超出行程导致的密封件脱出或者结构卡滞。

　　设计过程中对各部件的壁厚做了针对性优化，在保证整体结构强度满足1.5倍额定操作力载荷的前提下，尽可能降低整体自重，方便单人完成搬运与安装作业，所有外露的金属结构件都做了防腐涂层处理，可适应户外露天放置的使用环境，减少潮湿环境带来的锈蚀问题。从安装边界来看，装置整体占地尺寸较小，不需要预留过大的安装空间，操作时仅需要在手柄活动范围内预留足够的操作空间即可，手柄的最大活动行程经过校核，不会在正常操作过程中与周边固定物发生干涉。内部流道的设计做了圆弧过渡处理，减少水体流动过程中的阻力，提升压水时的出水效率，在正常操作频率下，出水流量可以满足日常零散取水的使用需求。单向阀采用板式结构，阀片的开启压力经过调校，在较小的压差下即可顺利开启，同时在停止操作时可以自动闭合，保持泵腔内部的真空度，下次使用时不需要重复灌引水即可直接压水出水，大幅提升使用的便捷性。
