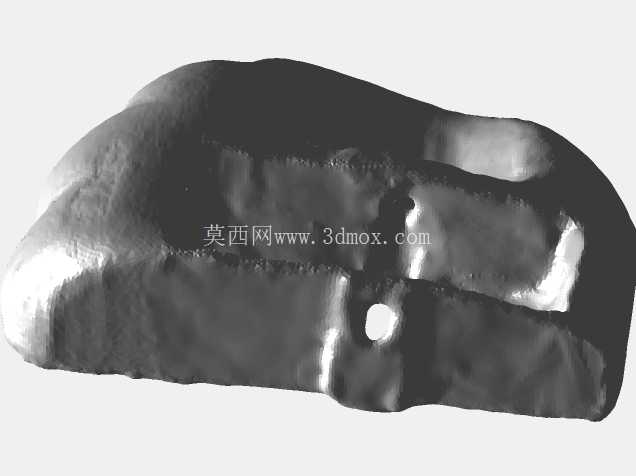

玩具类铸造用异形结构件三维数模

　　该结构件属于玩具产品的配套铸造零部件，主要应用于小型压铸生产线的批量生产场景，适配锌合金、铝合金等低熔点有色合金的高压铸造工艺，作为玩具整体结构中的受力连接或外观配重部件使用。从实际生产适配角度看，该零件的外形采用随形曲面设计，整体轮廓无尖锐直角，所有过渡位置均设置了符合铸造工艺要求的圆角，避免压铸过程中出现金属液冲蚀模具、局部应力集中导致的铸件开裂问题。零件上预留的通孔结构为装配定位孔，孔位周边做了局部加厚处理，既保证装配时的连接强度，也避免压铸时孔位位置出现卷气、缩孔等铸造缺陷。

　　设计过程中优先考虑了分型面的选取逻辑，将整个零件的最大轮廓面作为分型边界，侧凹位置的结构斜度控制在1.5度以内，无需额外设置抽芯机构即可完成开模动作，能够有效简化模具结构，降低单套模具的制造成本，同时减少生产过程中的故障停机概率。从安装边界来看，该零件的整体外轮廓适配对应玩具产品的内部安装腔体，曲面弧度与相邻装配零件的贴合面完全匹配，装配时无需额外进行二次修磨即可完成定位，预留的安装孔位公差按照IT7级精度设计，既满足压铸生产的工艺可行性，也能保证后续装配的互换性要求。

　　零件的壁厚设计采用均匀过渡原则，整体壁厚控制在2.5mm左右，局部连接位置的壁厚差不超过1mm，避免压铸成型过程中因冷却速度不一致导致的铸件变形、冷隔等缺陷，同时也能保证零件凝固过程中的补缩通道顺畅，减少内部缩松缺陷的产生概率。在实际生产场景中，该类零件通常搭配小型热室压铸机进行批量生产，模具的浇口位置设置在零件的非外观面一侧，采用侧浇口进料方式，金属液填充过程中能够顺着零件的曲面轮廓平稳流动，避免出现卷气、夹渣等表面缺陷，保证零件外观面的成型质量满足后续喷涂、电镀等表面处理工艺的要求。

　　零件的边缘位置均设置了0.3mm的倒角，既避免生产过程中锐边划伤操作人员，也能减少玩具成品使用过程中对儿童的磕碰伤害风险，符合玩具产品的安全设计规范。从结构功能角度看，该零件在玩具整体结构中主要承担局部配重、结构连接的作用，自身的异形曲面造型同时兼顾了玩具内部的空间避让需求，能够在有限的安装空间内完成结构支撑功能，不需要额外增加辅助连接零件，有效简化玩具整体的装配工序。建模过程中对所有曲面的连续性做了统一处理，外观面的G1连续保证了表面处理后的外观质感，内部装配面的平面度控制在0.1mm以内，保证装配后的连接稳定性。针对铸造工艺的拔模需求，所有沿开模方向的侧壁均做了统一的拔模斜度处理，非外观面的拔模斜度适当加大，保证开模时铸件能够顺利留在动模侧，避免出现粘模、铸件顶出变形等生产问题。零件上的定位孔采用镶针成型的结构设计，方便生产过程中磨损后快速更换，减少模具的维修停机时间，适配大批量连续生产的需求。
