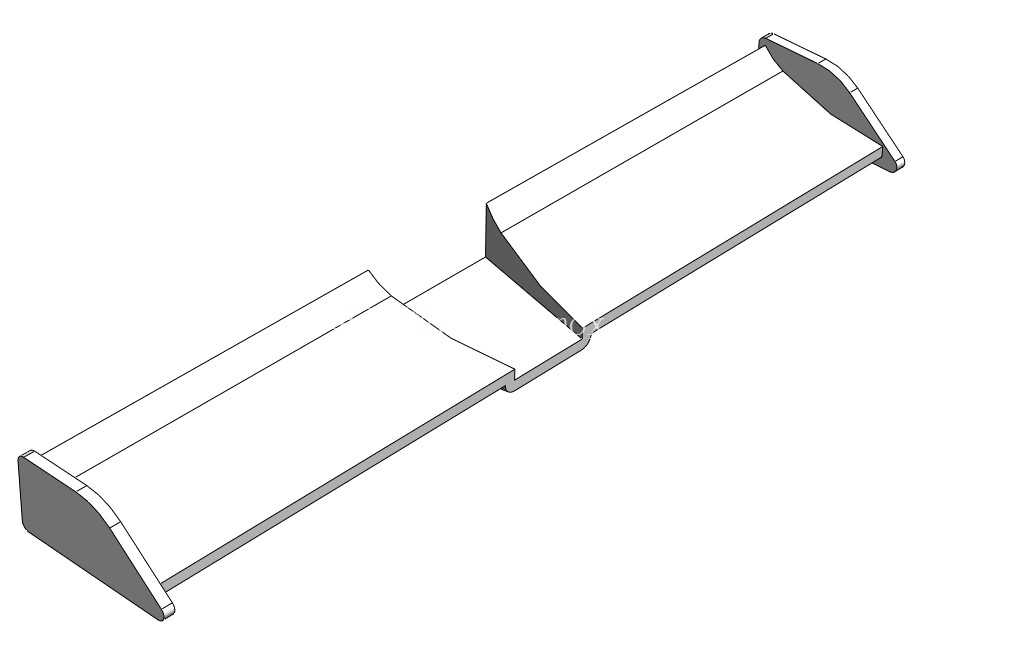

1比18比例BBurago赛车副翼结构设计

这款适配1:18比例BBurago仿真赛车的副翼部件，在静态仿真车模改装、收藏级车模修复领域有着明确的应用场景，不少车模爱好者在复刻经典F1赛车外观、修复老旧合金车模的空气动力学套件时，都会用到这类精度匹配度高的副翼零件。从实际用途来看，该副翼除了还原真车的空气动力学外观特征，在静态展示场景下能精准复刻赛车尾部的气流梳理结构视觉效果，对于需要制作车模场景、拍摄车模宣传素材的从业者来说，部件的轮廓还原度直接影响最终成品的真实感。

从功能特性上看，这款副翼的翼面弧度完全参照对应比例的真车副翼数据缩放，主翼面的上反角度、端板的垂直贴合度都做了适配性调整，安装后不会出现与车身后部尾椎、后轮拱干涉的问题。翼面边缘做了0.3mm的倒角处理，避免缩放后锐边过于突兀，同时还原真车副翼的薄边视觉效果，端板上的安装定位柱直径控制在1.2mm，刚好匹配BBurago原厂车模尾部的预留安装孔位，不需要额外扩孔或者补胶就能实现紧配安装，安装后副翼与车身的间隙控制在0.15mm以内，不会出现高低不平、缝隙不均的问题。

设计思路上，最初做结构拆解时先对标了同比例原厂副翼的安装边界，先确定安装柱的中心距为12.7mm，这个尺寸是BBurago1:18 F1车模的通用尾部安装孔距，适配同品牌多款不同年代的F1赛车模型。翼面的主升力面弧度没有直接照搬真车数据做等比例缩放，因为真车副翼的翼型是为高速行驶下的下压力设计，等比例缩小后在静态模型上会出现翼面过厚、视觉臃肿的问题，所以在保证翼面轮廓曲线和真车一致的前提下，将翼型最大厚度从等比例缩放后的1.8mm调整到1.2mm，既保留了翼面的弧度特征，又符合比例模型的视觉观感。端板的外形轮廓完全对应真车副翼端板的折线角度，没有做简化处理，端板与主翼面的连接位置做了0.2mm的圆角过渡，避免3D打印或者铸造脱模时出现应力集中导致的边角缺损。

外形尺寸与安装边界方面，整个副翼的总宽度为32.4mm，主翼面的弦长为8.7mm，端板的总高度为11.2mm，安装柱的突出长度为1.8mm，安装柱末端做了0.2mm的导入倒角，方便安装时对准孔位。安装后副翼的最低点距离车身后尾椎上表面的高度为7.3mm，不会遮挡车身后部的尾灯标识、号码牌区域，副翼的两端端板距离后轮拱外边缘的水平距离为2.1mm，转动车轮时不会出现剐蹭。主翼面的后缘厚度控制在0.4mm，既保证了零件的结构强度，不会因为轻微触碰就断裂，又能还原真车副翼后缘的薄边效果。在结构强度设计上，主翼面背部做了0.3mm厚的加强筋，加强筋沿着翼面的弦向布置，不会从正面看到加强筋的痕迹，同时能避免翼面长时间放置出现翘曲变形。对于需要做合金铸造复刻的从业者来说，这个部件的拔模斜度控制在1.5度，所有边角都做了适配铸造工艺的圆角处理，不需要额外修改结构就能直接用于失蜡铸造生产，成品的细节还原度能满足收藏级车模的精度要求。在实际装配测试中，这款副翼不仅能适配BBurago的原厂1:18 F1车模，对于同比例的其他品牌树脂车模，只要尾部安装孔距匹配，也能通过轻微打磨安装柱实现适配，通用性比原厂专用副翼更好。
