遥控模型船用双拨动开关安装桶结构

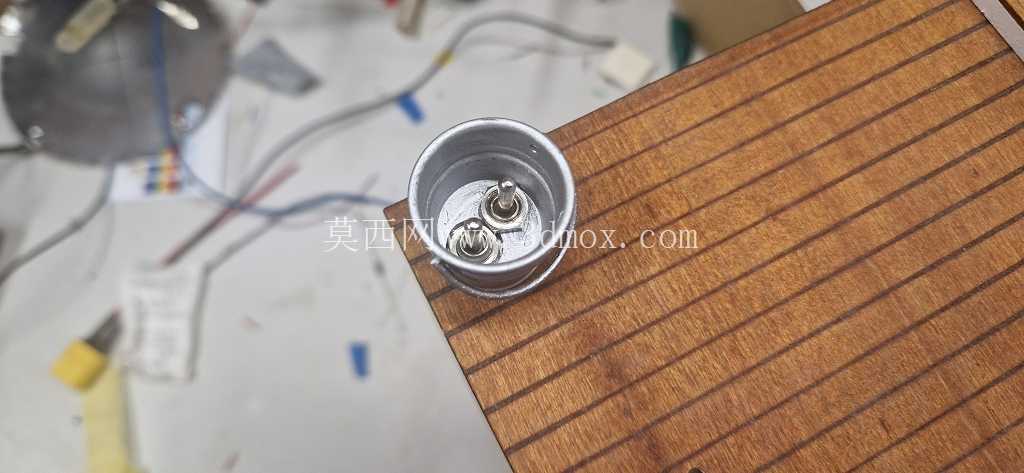

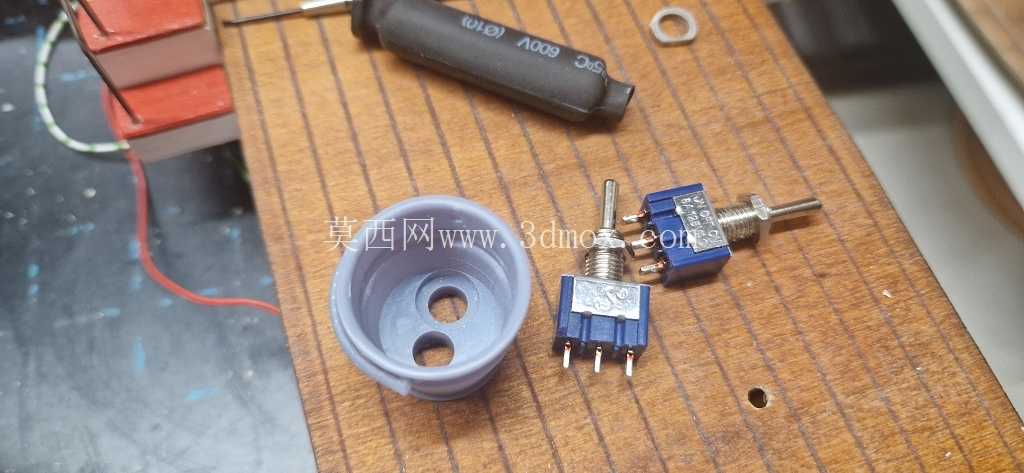

在航海模型尤其是仿真遥控船模的改装与装配场景中，舱内零散电子元件的规整固定一直是困扰不少模友的细节问题，尤其是负责灯光切换、动力模式调整的拨动开关，若直接裸露粘贴在舱内，不仅容易在船体航行晃动时出现接线松脱，还会在后续舱内其他部件检修时被误碰，甚至在船体进水时直接接触积水引发电路故障。这款双拨动开关安装桶的设计，正是针对这类小尺寸遥控模型船的舱内元件收纳需求开发，核心作用是将两个并排布置的拨动开关完全收纳在桶型结构内部，既实现开关的位置固定，也能通过桶体形成一定的挡水防护，同时桶体的仿金属小桶外观还能兼顾舱内的仿真装饰效果，适配各类民用作业船、渔船类仿真模型的内舱布置。

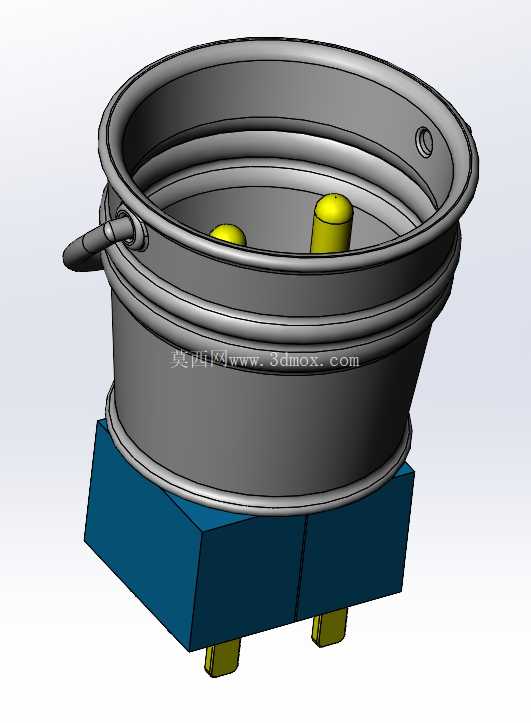

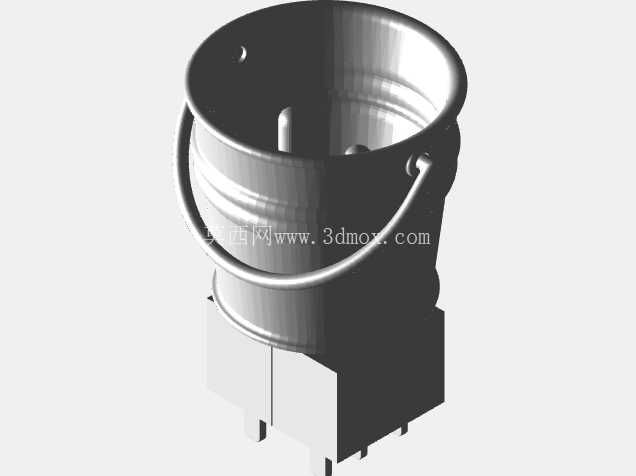

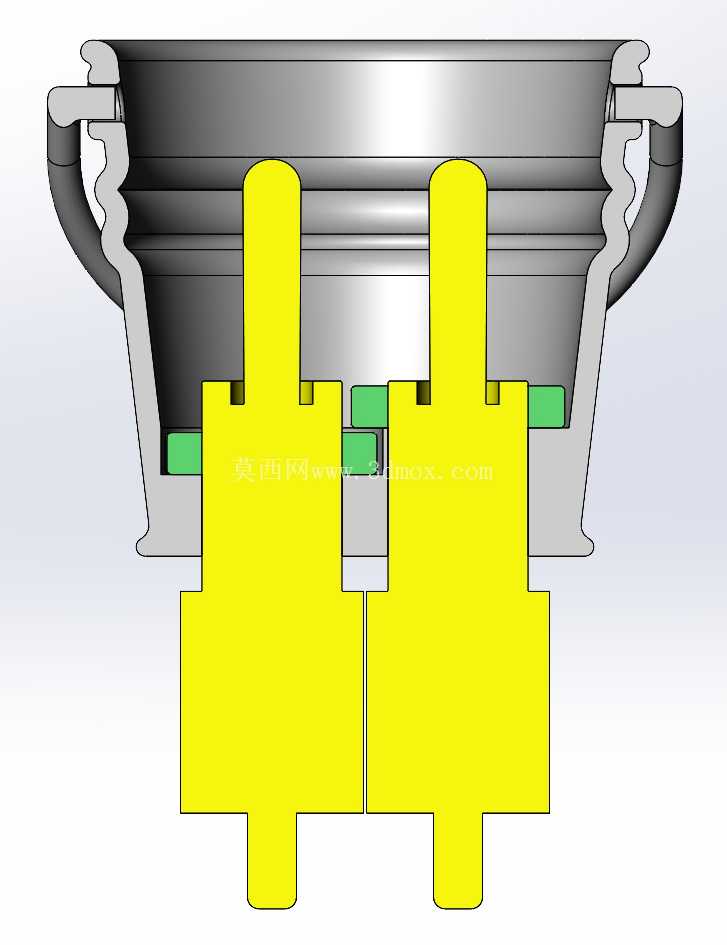

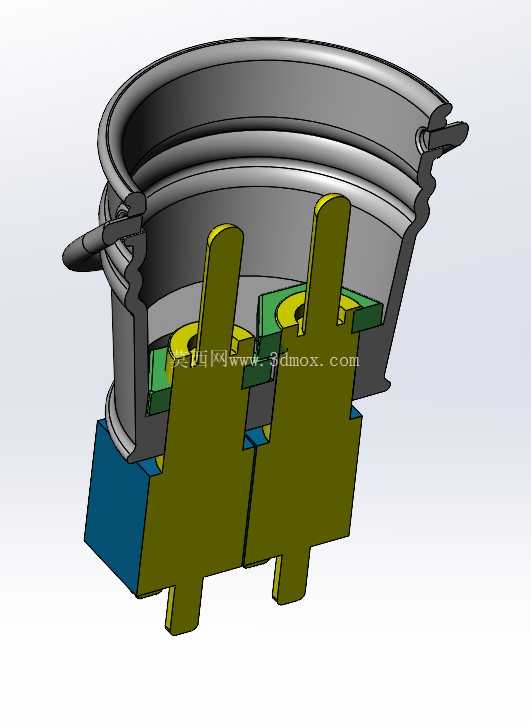

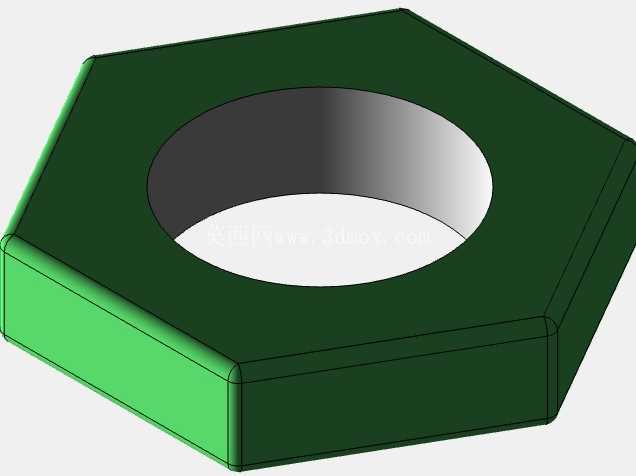

从功能特性来看，该结构采用上下分层的组合设计，下部为蓝色的安装基座，上部为仿镀锌金属质感的桶型罩壳。基座部分承担核心的安装固定功能，底部预留两个对应拨动开关安装位的凸型卡槽，可直接卡入标准尺寸的小型钮子拨动开关，开关的接线端从基座底部的开槽引出，可直接连接舱内的接收机与供电线路，无需额外打孔固定。桶体底部设计为高低错落的两层台阶面，两个开关分别布置在不同高度的台阶上，这种错位设计能够让两个开关的固定螺母在垂直方向上错开安装位置，避免两个开关并排安装时螺母互相干涉，无需额外加大安装座的横向尺寸，能够在极小的空间内完成两个开关的紧凑布置，适配模型船内部狭窄的舱内空间。桶体上部为带卷边的敞口结构，侧面预留一个小型提手造型的凸台，既可以作为仿真外观的细节，也能在检修时方便提起桶罩，快速操作内部的开关，桶口边缘的卷边结构能够提升桶体的结构强度，避免3D打印成型后薄壁结构出现变形。桶体侧壁靠近上沿的位置还预留了一个小型的定位孔，可穿入细铁丝或塑料销钉，将桶罩与基座进行临时固定，避免船体剧烈晃动时桶罩脱落。

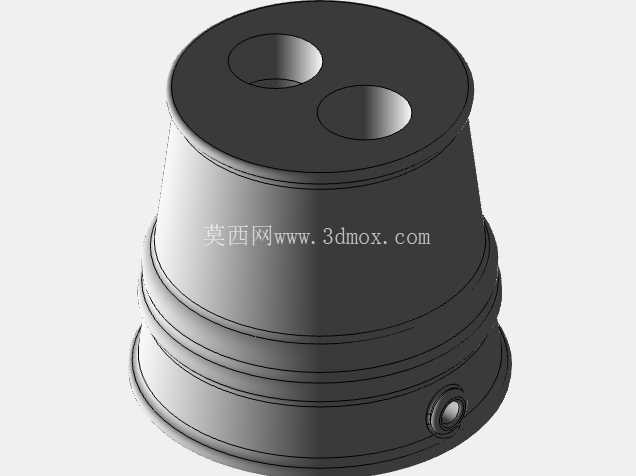

从设计思路层面，该结构完全围绕小尺寸3D打印的工艺特性与模型装配的实际需求展开，整体壁厚控制在1.2mm-1.5mm之间，既保证打印成型后的结构强度，又能尽可能降低打印耗材的用量，同时减少打印过程中的支撑需求，桶体的所有转角位置都做了R0.5mm的圆角过渡，避免光固化打印时出现应力集中导致的层间开裂，也能避免安装时尖锐边角划伤接线绝缘层。基座部分采用方块式的规整造型，底部为完全平面，可直接使用双面胶或者少量模型胶固定在模型船的舱内底板上，无需额外设计复杂的安装固定结构，适配不同材质的船体舱内安装面。桶体与基座之间采用间隙配合，配合间隙控制在0.2mm，既保证桶罩可以轻松扣合在基座上，又不会出现过大的旷量，在船体航行的晃动中不会出现异响。考虑到模型船内可能出现的冷凝水或者少量进水情况，桶体底部的台阶面略高于基座的上沿，即使有少量水进入桶内，也不会直接浸泡到开关的接线位置，能够在一定程度上提升电路的可靠性。

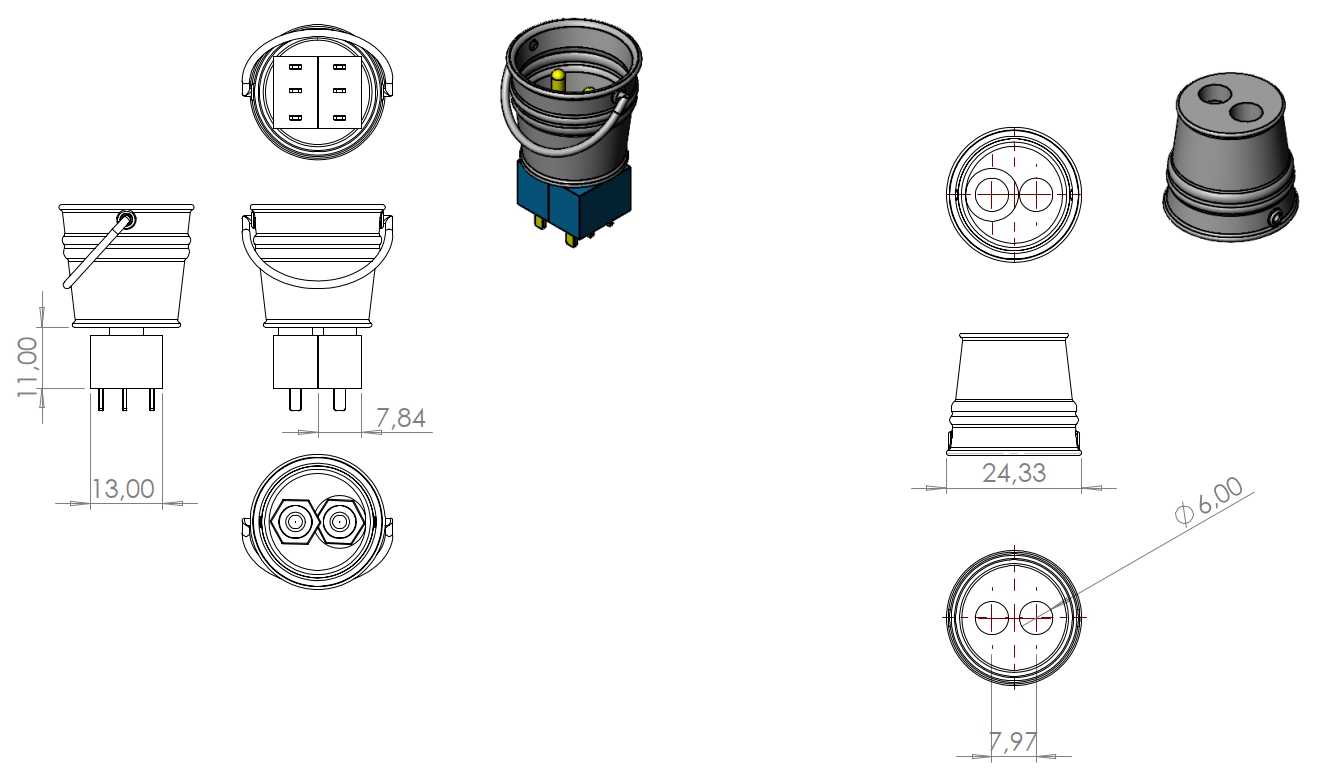

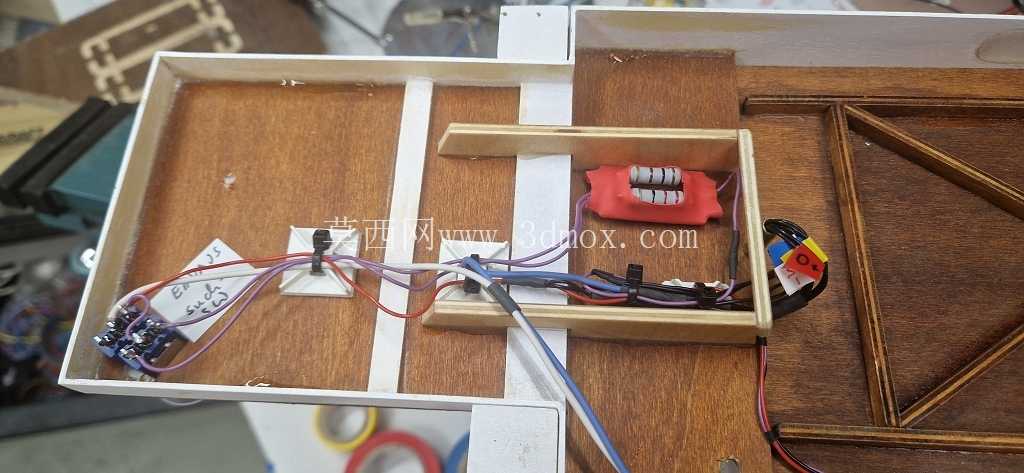

从安装边界与尺寸适配来看，该结构整体横向最大尺寸约为32mm，纵向最大尺寸约为28mm，桶体总高度（含基座）约为25mm，能够适配1:32及以上比例的各类遥控模型船的内舱安装空间，所适配的拨动开关为常用的MSK-12D01型小型钮子开关，安装孔距为10mm，开关拨杆高度为8mm，扣合桶罩后拨杆顶端距离桶口上沿约3mm，既可以通过桶口直接操作拨杆，又不会因为拨杆过高顶到桶盖或者上层甲板。基座底部的接线开槽宽度为3mm，足够容纳两根22AWG的硅胶线引出，开槽边缘做了倒角处理，避免尖锐边缘割破导线绝缘层。桶体侧面的提手凸台厚度为2mm，突出桶壁3mm，不会额外占用过多的横向安装空间，即使舱内旁边布置有舵机、电调等其他部件，也不会出现安装干涉。在实际装配过程中，可先将两个拨动开关从基座下方穿入安装孔，拧紧固定螺母完成开关与基座的固定，接好导线后将基座粘贴在舱内预定位置，最后扣上桶罩即可完成安装，整个装配过程无需额外的紧固件，拆装十分方便，后续需要调整开关接线或者更换开关时，只需提起桶罩即可操作，无需拆解整个基座固定结构。

不同于常规的开关安装座只考虑固定功能，该结构将功能固定与仿真外观做了结合，桶体表面做了仿金属桶的环形加强筋细节，能够匹配模型舱内的工具桶、储物桶的仿真场景，不会像裸露的塑料安装座那样破坏内舱的仿真质感，在做内舱细节展示时，该结构还可以作为内舱的细节元素，提升模型的整体精致度。针对光固化3D打印的成型特点，整个结构的所有面都做了最小0.8mm的厚度保证，不存在小于0.5mm的薄壁脆弱结构，打印完成后仅需去除少量底部支撑即可使用，无需复杂的后处理，即使是刚接触3D打印的模型爱好者也能轻松完成制作。
