钢铁侠电弧反应堆影视道具结构设计

　　这款环形能量核心结构的设计，最初是面向影视道具复刻、科幻主题展陈装置的定制化需求展开，在实际落地场景中，既可以作为1:1比例的cosplay穿戴道具内置核心构件，也能拆分作为桌面科幻摆件的结构主体，部分文创衍生品开发中，也会提取其环形分层的结构特征做轻量化设计，适配钥匙扣、发光摆件等小型周边的结构需求。从实际功能实现角度出发，该结构预留了内置LED发光模组的安装腔室，环形分层的肋板结构既可以做导光结构的支撑定位，也能在轻量化的前提下保证整体结构的刚性，避免道具运输、穿戴过程中出现磕碰变形。

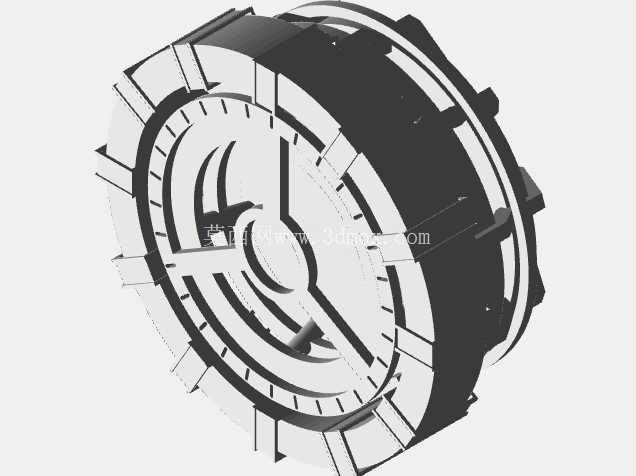

　　设计过程中没有采用一体化实心结构，而是参考了影视设定中分层嵌套的视觉特征，将整体拆分为外圈固定环、中层辐条支撑、内圈核心基座三个主要装配模块，每个模块之间预留了0.2mm的装配间隙，既可以通过卡扣结构实现免胶拼接，也能适配不同的表面处理工艺，比如外圈做哑光金属喷砂处理、中层辐条做亮面镀铬效果、内圈做半透明磨砂导光处理，还原影视设定中的层次感。从安装边界来看，整体结构为同轴回转体，最大外圆直径控制在100mm，轴向总厚度28mm，外圈均匀分布的8个凸台结构是主要的安装定位点，每个凸台上预留了M2的螺纹安装孔，可以直接固定在穿戴道具的胸甲基座上，也可以通过配套的环形支架固定在展示底座上。中层的辐条结构采用了等角度均匀分布的设计，每根辐条的厚度为3mm，既保证了结构强度，也不会遮挡内圈发光模组的光线传导，辐条与内外圈的连接位置做了R1.5的圆角过渡，避免3D打印或者铸造过程中出现应力集中导致的开裂问题。内圈的核心基座设计了十字形的定位槽，可以直接固定市面上通用的5V圆形LED灯板，中心预留了走线槽，电源线可以从外圈凸台的预留通孔中引出，不会破坏整体的外观完整性。

　　在结构工艺适配性上，该结构既可以采用光固化3D打印做小批量道具制作，也可以通过硅橡胶翻模做树脂件批量生产，针对金属质感要求较高的定制需求，也可以采用失蜡铸造的工艺做铝合金或者锌合金的压铸件，所有的拔模角度都控制在1.5度以上，壁厚均匀控制在2-3mm之间，避免铸造过程中出现缩孔、充型不满的问题。实际装配测试中，三个模块的拼接错位量可以控制在0.1mm以内，不需要额外的打磨修配就能实现紧密配合，安装发光模组后，光线可以顺着中层辐条的间隙均匀透出，不会出现局部漏光或者光线不均的问题。

　　针对穿戴场景的使用需求，整体结构的边缘都做了R0.8的圆角处理，没有尖锐的棱角，避免穿戴过程中划伤衣物或者皮肤，整体重量控制在120g以内（树脂材质），长时间穿戴也不会产生明显的负重感。在展陈场景的应用中，该结构可以搭配旋转底座实现低速转动，外圈的凸台结构可以作为传动齿的配合位，不需要额外加装传动齿轮就能实现与旋转底座的动力衔接，内圈的核心基座也可以预留扩展接口，加装小型的烟雾模块或者声光感应模块，提升展示的互动效果。设计过程中也充分考虑了不同制作工艺的公差适配性，所有的配合面都做了公差补偿，比如卡扣结构的配合量预留了0.15mm的过盈量，即使是采用FDM3D打印这种精度稍低的工艺，也能实现可靠的拼接固定，不需要做大量的后期修配。结构的环形空腔除了放置发光模组之外，也可以放置小型的纽扣电池和控制电路板，不需要外接电源线就能实现独立发光，进一步提升了道具使用的便捷性。
