多接口回转式流体分配连接构件

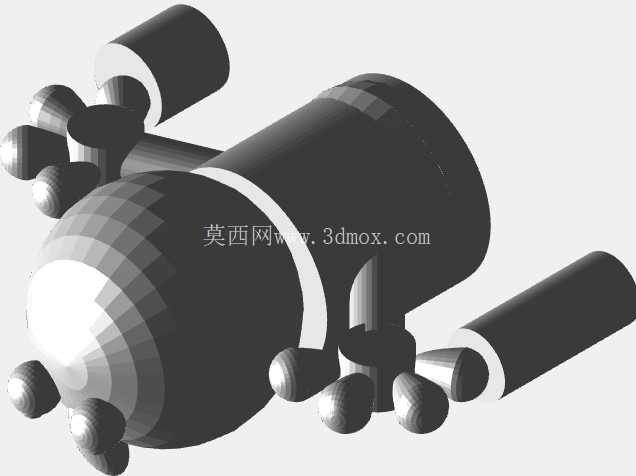

　　该构件属于流体管路系统中的回转式分配部件，主要应用在需要同时实现介质分流与相对转动的管路场景中，常见于工程机械液压支路、化工流体分装工位、冷却系统多路供回环节，能够在主体结构保持固定的状态下，为多个外接支路同步输送流体介质，避免管路随执行部件转动时出现缠绕、弯折、密封失效等问题。从结构设计来看，主体采用回转筒体作为核心承载结构，筒体两端做圆弧过渡处理，既降低铸造过程中的应力集中风险，也能减少介质在腔体内流动时的局部阻力，筒体内部设置独立的分流腔道，每个腔道对应一个外接接口，不同接口之间通过密封筋条完全隔断，避免不同通路的介质出现串流问题。

　　筒体周向均匀布置的球形端头接口，采用球面密封配合结构，外接管路时可以自适应一定角度的安装偏差，降低现场装配的对位精度要求，接口的球形端面经过精加工处理，配合密封件使用时能够在1.6MPa的常规工作压力下保持稳定密封，不会出现介质渗漏。筒体侧部延伸出的长管状接口作为主介质输入通道，通道内径根据常规工况下的流量需求设计，能够满足单路输入、多路输出的流量分配要求，接口端部做倒角处理，方便管路快速插接装配，同时减少装配过程中对密封件的刮擦损伤。

　　设计阶段充分考虑了铸造工艺的可行性，所有壁厚保持均匀过渡，没有出现局部过厚或者过薄的区域，避免铸件冷却过程中出现缩孔、冷隔等缺陷，所有棱边都做了R2-R3的圆角处理，既方便脱模，也能减少使用过程中应力集中导致的开裂风险。安装边界方面，主体筒体的外径适配常规DN50规格的管夹安装空间，周向布置的接口中心距保持一致，外接管路时不会出现相邻管路干涉的问题，侧部主输入接口的长度预留了足够的管路安装操作空间，不需要额外加装延长接头即可完成装配。

　　实际使用过程中，该构件可以根据不同的介质特性更换对应材质的密封件，适配水、液压油、低压气体等多种常见工业流体的输送需求，回转结构的转动阻尼经过合理设计，既可以保持外接支路转动时的顺畅性，也不会因为阻尼过小出现管路自行移位的问题。结构建模过程中，对所有配合面的尺寸公差做了合理预留，球形接口的球面度、主筒体的同轴度都按照IT7级精度设定，能够满足常规机械加工的精度要求，不需要后续做过多的修配即可完成装配。
