车载适配福克斯仪表盘手机支架结构设计

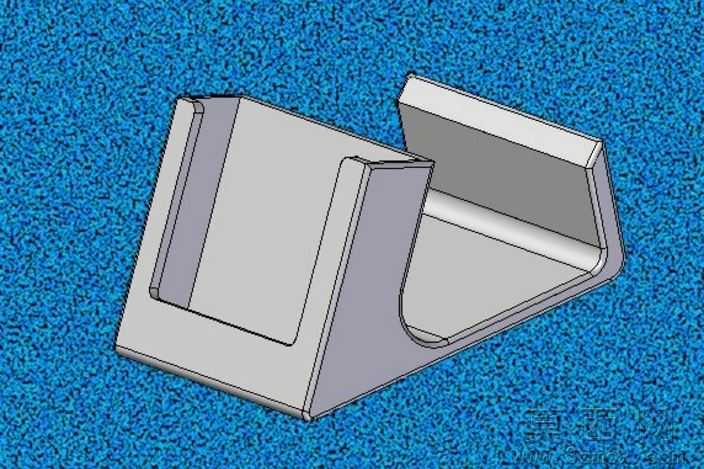

本作品为适配福特福克斯车型仪表盘区域的车载手机支架三维建模设计，整体采用一体式U型槽结构设计，建模阶段通过参数化草图绘制完成支架的基础轮廓绘制，先绘制底部承托平面的二维轮廓，再通过拉伸特征生成支架的基础实体，随后对两侧的夹持立壁进行拔模角度设置，保证支架在注塑生产环节可顺利脱模，同时兼顾夹持手机时的贴合度。建模过程中对支架底部与仪表盘接触的贴合面做了曲面适配处理，通过提取福克斯仪表盘对应安装位置的曲面数据，对支架底部安装面做偏移裁剪，确保支架安装后可与仪表盘表面完全贴合，避免行车过程中出现晃动异响。两侧夹持壁的内侧做了内凹让位设计，可适配不同厚度的手机侧边按键布局，避免支架夹持时挤压手机侧键造成误触，同时在夹持壁的边缘做了圆角过渡处理，既消除了锐边提升使用安全性，也让整体外观更具流畅感。支架的中部承托区域做了半圆弧下沉设计，可对手机底部形成限位承托，防止车辆急加速或急减速时手机从支架中滑落。材质渲染阶段采用哑光浅灰色硬质塑料材质，添加细微的磨砂颗粒质感，模拟车载配件常用的ABS注塑材质效果，渲染时设置柔和的环境漫反射光源，突出支架的结构棱角与曲面过渡细节，背景选用蓝色颗粒质感地面，清晰衬托出支架的整体轮廓与结构特征。整体结构设计无多余冗余特征，在保证结构强度的前提下尽可能精简壁厚，兼顾了生产成本与使用可靠性，安装后可稳固夹持手机，为车主提供便捷的车载手机放置方案，适配福克斯车型的内饰布局，不会遮挡仪表盘关键显示区域。
