G17系列GBB喷嘴飞镖结构设计

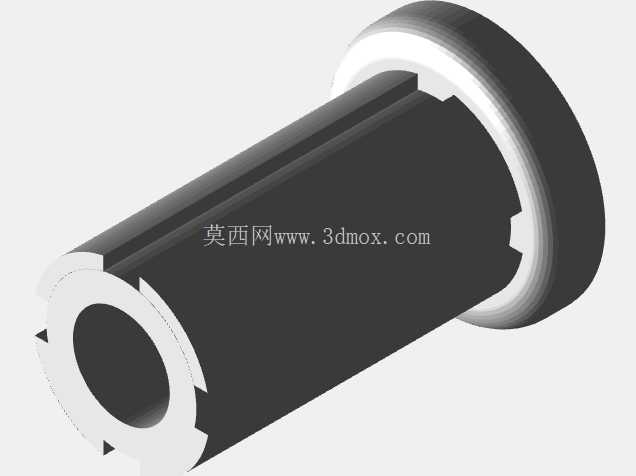

　　该零件属于气动发射类设备的核心气路导流构件，主要应用在模拟气动发射装置的前端气路输出段，承担压缩气体定向导流、输出路径约束的核心作用，是保障气体输出稳定性、发射轨迹一致性的关键配套零件。从实际装配场景来看，该零件需要嵌入设备前端的安装基座内，外圆柱面与基座内孔采用间隙配合设计，配合公差控制在H7/g6区间，既保证装配后零件不会出现径向窜动，又能在日常维护拆解时无需额外工具即可顺利取出，适配日常快速维保的使用需求。

　　零件两端的带缺口法兰结构是设计的核心细节，一端的法兰缺口用于和基座内的定位凸台卡合，限制零件在气路高压冲击下出现周向转动，避免导流口偏移导致的气体输出角度偏差；另一端的法兰端面则承担轴向限位作用，装配后法兰端面与基座台阶面完全贴合，承受气体冲击带来的轴向推力，无需额外设置轴向固定件即可完成零件的位置锁定，大幅简化装配工序。零件主体为等径空心圆柱结构，内孔为光滑直孔设计，孔壁粗糙度控制在Ra1.6以内，减少压缩气体在孔内流动时的沿程阻力，避免气体紊流导致的输出压力波动，内孔直径经过反复校核，匹配对应设备的额定气体流量需求，既不会因为孔径过小导致气体流量不足、输出动能不够，也不会因为孔径过大导致气体泄压过快、压力建立时间延长。从设计思路来看，该零件没有采用多余的异形结构，整体以回转体为基础，仅在两端法兰位置加工定位缺口，这种设计一方面降低了加工难度，采用常规车削加少量铣削工序即可完成加工，不需要定制特殊刀具，适合小批量快速生产；另一方面回转体结构的同轴度更容易保证，加工时一次装夹即可完成内外圆柱面、两端法兰端面的加工，同轴度误差可以控制在0.02mm以内，避免装配后出现内孔与气路不同心导致的气体偏流问题。

　　安装边界方面，零件的总长度严格匹配基座内的安装槽深度，装配后零件前端面与基座前端面保持齐平，不会出现突出或者凹陷的情况，避免突出部分磕碰损坏或者凹陷部分形成气体涡流；外圆柱面的直径尺寸与基座内孔适配，最大外径处不超过基座内孔的最小尺寸，缺口位置的尺寸与基座定位凸台的尺寸一一对应，装配时仅需对准缺口推入即可完成安装，不需要调整角度，降低装配出错概率。在实际使用过程中，该零件需要承受瞬时高压气体的反复冲击，因此结构设计时在法兰与圆柱主体的衔接位置做了R0.5的圆角过渡，避免直角位置出现应力集中，防止长期反复冲击下衔接位置出现开裂变形，提升零件的疲劳使用寿命。

　　内孔的入口位置做了微小的倒角处理，引导高压气体顺畅进入内孔，减少入口处的气体阻力，同时避免装配时内孔锐边刮伤基座内的密封胶圈，保障气路的密封性。两端法兰的厚度经过受力校核，在额定工作压力下法兰的变形量控制在弹性变形区间内，不会因为长期受压出现永久变形导致的限位失效。从气路匹配的角度来看，该零件的内孔轴线与设备的发射轴线完全重合，气体从内孔输出后可以直接沿轴线方向作用在发射物上，不会出现侧向分力，保障发射轨迹的一致性，缺口的定位设计正是为了保证每次拆装后零件的角度位置不变，不会因为拆装导致内孔轴线偏移。零件的外圆柱面没有设置额外的密封槽，密封依靠基座内孔与圆柱面的精密配合以及两端的密封圈实现，这种设计减少了零件本身的加工工序，同时避免密封槽内容易积留杂质、影响密封效果的问题，日常维护时仅需擦拭外圆柱面即可完成清洁，不需要清理沟槽内的残留污渍。
