可穿戴WLED灯带电池供电外壳结构

在穿戴式氛围照明、随身创意光效、小型便携电子装置的结构配套场景中，这类适配WLED灯带的电池供电外壳，承担着核心的电路承载、供电防护与穿戴适配作用。日常使用中，这类壳体需要包裹锂电池、充放电控制模块与灯带接线端，避免随身佩戴过程中汗液、灰尘侵入电路，同时抵消日常活动带来的磕碰、挤压应力，保障灯带供电的稳定性。

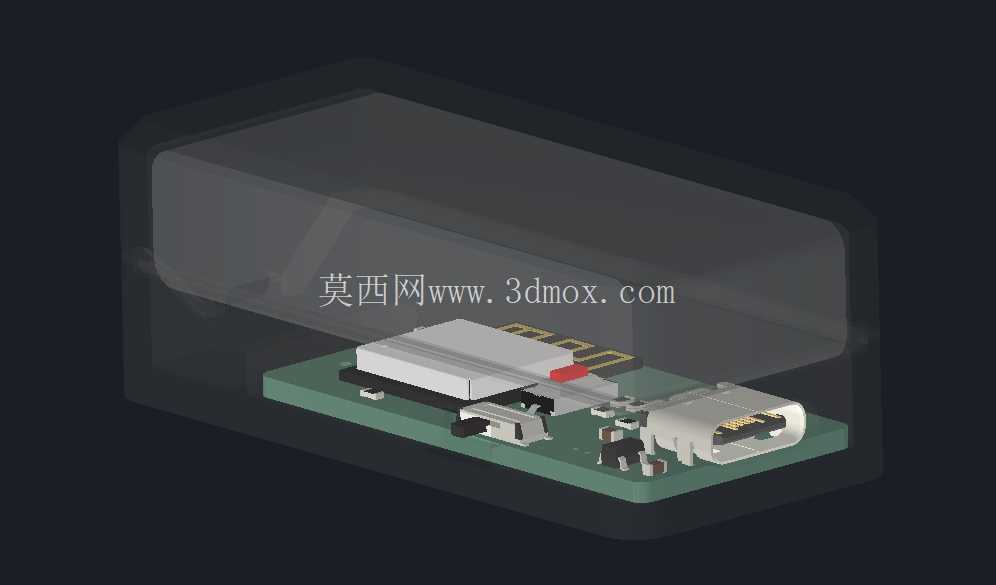

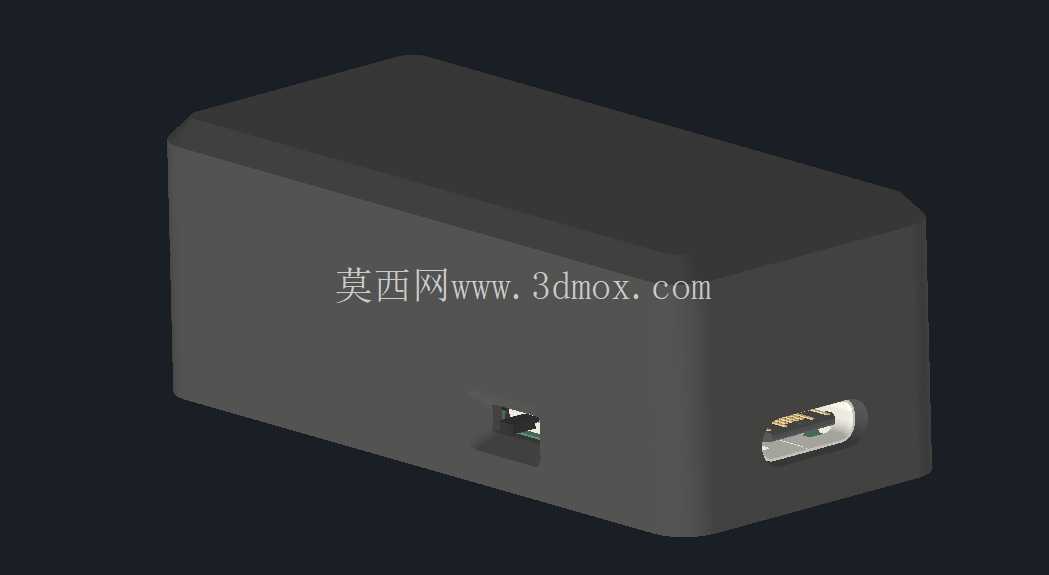

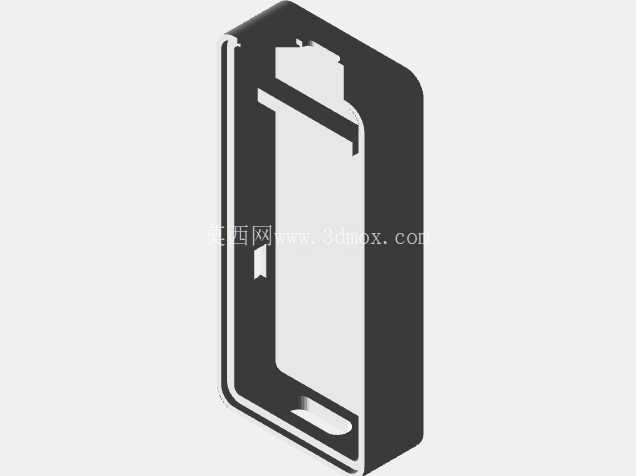

从功能特性来看，该壳体采用分体扣合式结构，预留了Type-C充电接口开孔，无需拆开壳体即可完成内置电池的补能操作；出线位置做了圆角过渡处理，避免灯带排线在反复弯折过程中出现绝缘层破损、线芯断裂的问题，适配常规宽度的WS2812类WLED软灯带的走线需求。壳体内部做了限位筋位，可直接卡入对应容量的软包锂电池与小型控制板，装配时无需额外打胶固定，依靠卡扣结构即可实现上下壳的紧密扣合，后期维护拆解也无需破坏壳体结构。

设计过程中优先考虑了佩戴的异物感控制，壳体整体做了大圆角弧面处理，所有棱角均做R2以上的倒圆角，接触衣物或皮肤的位置没有尖锐凸起，日常放在口袋、固定在衣物或者腕带位置时，不会出现勾扯面料、硌压皮肤的问题。安装边界上，壳体整体尺寸控制在适配常规穿戴场景的范围内，宽度不超过30mm，厚度控制在15mm以内，不会因为体积过大影响随身佩戴的便利性；壳体侧面预留的灯带出线槽宽度与常规5V低压软灯带厚度匹配，可直接穿入灯带接线端，接线完成后可通过点胶或者热缩管做出线位的密封固定，避免拉扯过程中线缆从控制板端子处脱落。

结构强度方面，壳体壁厚选取常规电子壳体通用的1.5mm壁厚，既保证了日常跌落、挤压时不会出现壳体开裂，也不会因为壁厚过大增加整体重量，佩戴时的负重感控制在极低水平。卡扣结构设置在壳体两侧，扣合量设计为0.8mm，既保证日常使用中不会因为轻微磕碰出现壳体松脱，也能在需要维护时用普通撬片即可轻松拆开，不会出现卡扣断裂的问题。接口位置的开孔公差控制在±0.1mm，适配常规Type-C母座的外露尺寸，充电时插头可以完全插入，不会出现接口对位偏移、插不到位的情况。

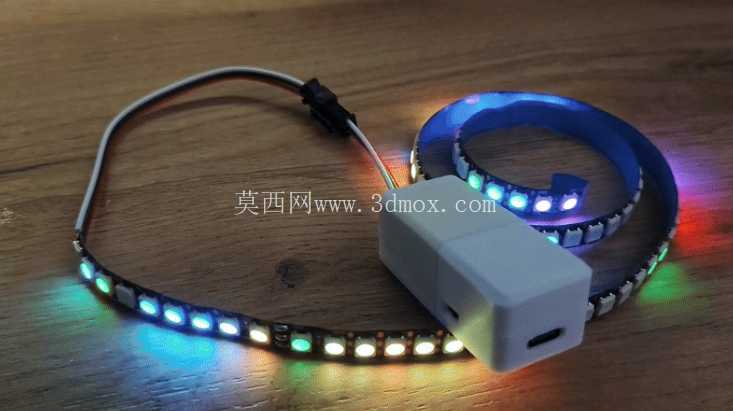

实际应用中，这类壳体除了搭配WLED灯带制作随身氛围灯之外，也可作为小型便携5V供电装置的通用外壳，适配小型单片机项目、随身传感器模块的封装需求，内部的筋位可以根据实际电路尺寸做小幅打磨修改，具备一定的通用适配性。壳体表面没有做额外的卡扣凸起或者安装柱，既可以通过背胶直接固定在灯带背面，也可以穿过扎带、魔术贴固定在腕带、背包带、衣物表面，固定方式灵活，适配不同的穿戴使用场景。针对户外使用的需求，壳体扣合面预留了0.5mm的密封槽，可贴入薄泡棉密封条实现基础的生活防水，应对日常小雨、汗液泼溅的使用场景，避免电路遇水短路。
