多孔阵列式网格连接承载板结构

项目分类:铸造模 发布时间:2026-05-26 ID:1163486
  • 多孔阵列式网格连接承载板结构

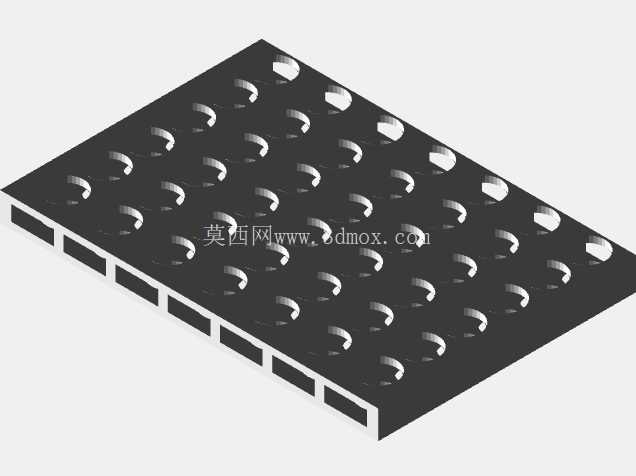

  该多孔阵列式网格连接承载板,在铸造生产的模具组配、工位载具环节有明确的应用场景,日常可作为铸造模具的模架连接垫板、砂芯定位承载板使用,也可适配小型压铸件的冷却工位载具,承接铸造成型后工件的临时放置与定位传输需求。从结构设计逻辑来看,整体采用等厚平板基底加底部网格加强筋的构型,上表面规则排布多组等径通孔,孔位采用行列等间距阵列排布,相邻孔的中心距保持一致公差,孔口做微小倒角处理,避免穿装定位销或者连接螺栓时出现卡滞、刮伤紧固件表面的问题。

  底部的网格筋条沿板件的长宽方向正交分布,筋条高度与板身基底厚度保持固定比例,既能够在不额外增加整体重量的前提下提升板件的抗弯刚度,避免长期承载受热后出现平面度超差的翘曲变形,筋条之间形成的镂空槽道还可以在铸造工位使用时加快热量散出,减少高温工件接触后板件的热积蓄,降低热变形对孔位定位精度的影响。在实际安装适配层面,板件的四周边缘做了等宽的平直边处理,边缘未设置额外的凸起结构,可直接嵌入常规铸造模架的标准安装槽内,不需要额外修配边缘尺寸;上表面的阵列通孔同时兼容定位销穿装、螺栓紧固、顶杆穿过三类使用需求,不同工位使用时不需要重新加工孔位,可直接切换使用场景。

  设计过程中针对孔位与筋条的位置做了错位排布,所有通孔的中心均对应底部网格的空腔区域,不会出现孔位打在筋条上导致穿装深度不足的问题,同时筋条的排布走向避开了常见模架顶出机构的运动路径,安装时不会与模架自带的顶杆、复位杆产生运动干涉。从使用特性来看,这种结构相比同尺寸的实心承载板,整体重量降低近四成,同时平面方向的承载刚度没有明显衰减,在铸造车间的高温多尘环境下,底部的镂空网格不容易积攒铸砂、金属碎屑,日常清理只需要采用压缩空气吹扫即可,不会因为碎屑卡滞影响板件的安装平整度。

  板件的上表面做了平整处理,平面度公差控制在合理范围内,放置小型铸造工件时不会出现局部悬空导致的工件放置歪斜,阵列排布的孔位可根据不同尺寸的工件灵活选择定位销的安装位置,适配多种规格的小型铸件定位需求,不需要针对单一工件单独制作定位垫板,能够减少工装备件的存储数量,降低生产现场的工装管理成本。在结构强度校核层面,筋条的厚度与板身厚度的比例经过反复调整,既避免了筋条过薄导致受冲击时出现筋条断裂,也不会因为筋条过厚导致板件整体重量过大、安装搬运不便,同时孔位的边缘与板件边缘、筋条边缘的距离均满足结构强度要求,长期受螺栓紧固力作用不会出现孔口开裂的问题。
