小丑火箭造型玩具铸造模具结构设计

　　这套模具针对小型玩具类铸件的批量生产需求设计，核心成型的产品是带有小丑趣味元素的火箭造型玩具，适配低压铸造的生产工艺场景，主要服务于儿童玩具、文创周边类金属小摆件的生产环节，可直接安装在常规吨位的小型压铸机台完成合模、浇注、开模、顶出全流程作业。从结构设计逻辑来看，模具采用了一模一腔的布局方案，主要考虑到玩具产品的外观细节要求较高，单型腔布局能够更好地控制浇注过程中的金属液流态，避免多型腔带来的充型不均、局部缺料或者飞边过厚的问题，减少后续打磨抛光的工序工作量。

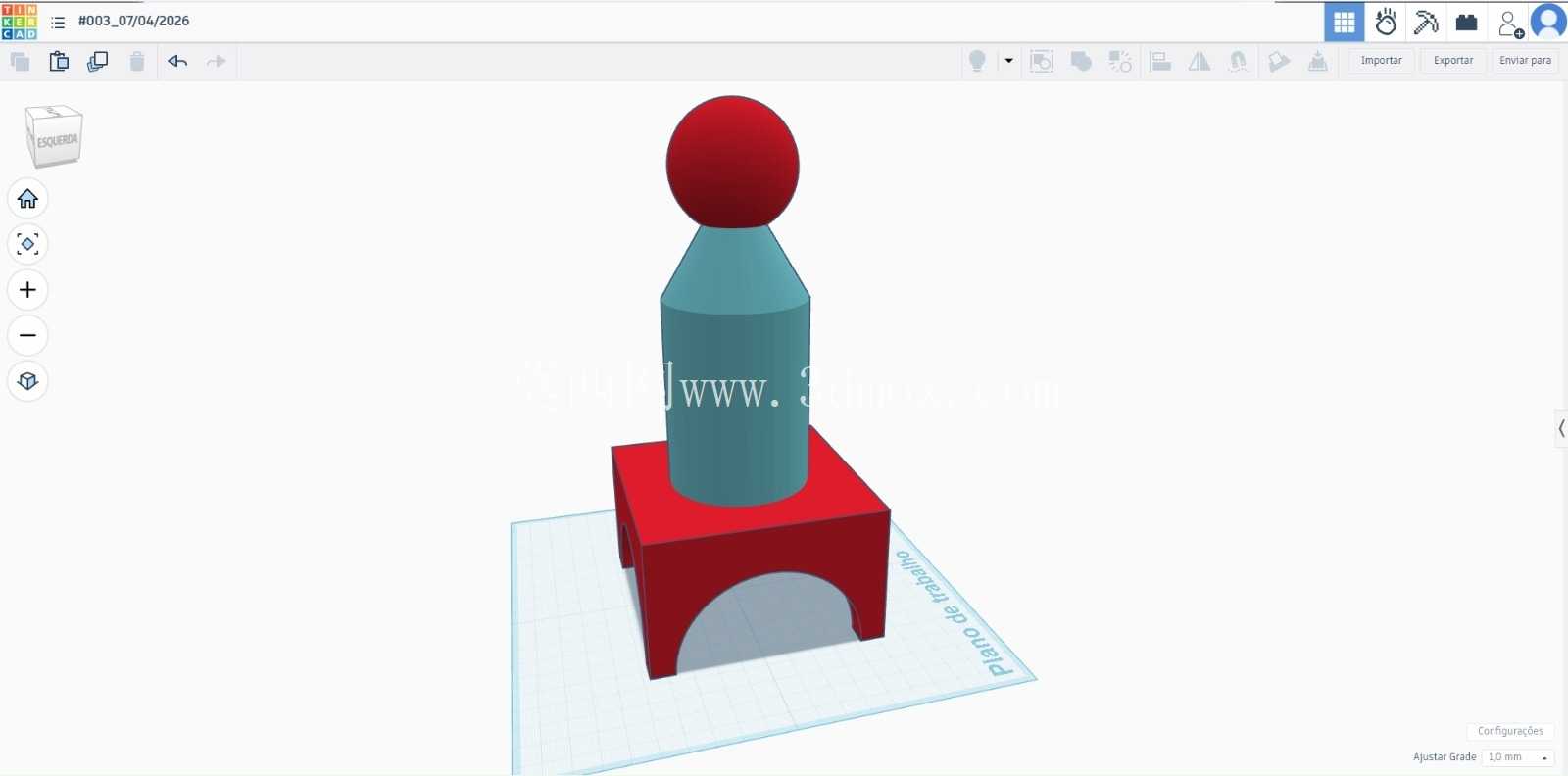

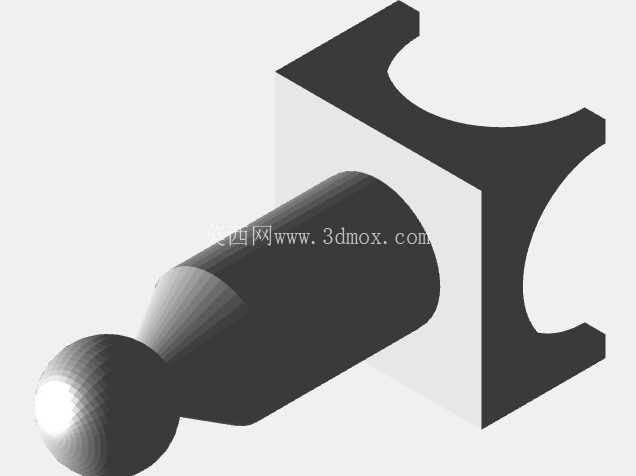

　　模具的定模部分对应玩具火箭的外轮廓曲面，也就是图中展示的带弧形缺口的方块成型区域，这部分的曲面加工需要严格匹配玩具的外观造型，弧形缺口的位置对应火箭尾部的装饰结构，加工时采用了曲面铣削后抛光的工艺，保证铸件外表面的光洁度，减少后续表面处理的工作量。动模部分对应火箭的主体柱体与前端球形端头结构，柱体部分设计了1度的脱模斜度，避免开模时拉伤铸件表面，前端球形结构的分型面设置在球体最大直径位置，保证开模时铸件能够顺利留在动模侧，配合顶杆机构完成脱模。浇注系统的设计上，采用了侧浇口进料的方式，浇口位置设置在火箭柱体的侧下方，避开产品的外观展示面，浇口残留痕迹可以在后续打磨时快速去除，不会影响玩具的整体外观效果。

　　排气槽开设在定模弧形结构的末端以及球体端头的分型面位置，深度控制在0.08毫米，既能够保证充型过程中型腔内的空气顺利排出，避免铸件产生气孔缺陷，又不会让金属液溢出形成过厚飞边。模具的安装边界尺寸适配常规25吨小型压铸机的安装模板，模架采用标准龙记模架改制，导柱导套配合间隙控制在0.02毫米以内，保证合模时的定位精度，避免错模导致的铸件外形错位问题。冷却水道的布置围绕成型区域均匀排布，定模侧的水道距离成型面15毫米，动模侧的水道顺着柱体成型芯的轴向布置，能够在浇注后快速带走热量，将模具温度稳定控制在合适的工艺区间，缩短单件产品的生产周期，提升批量生产的效率。

　　顶出机构采用了顶杆加推板的组合形式，针对火箭柱体的环形端面设置均匀分布的顶杆，避免顶出力不均导致的铸件变形，球形端头位置不设置顶杆，防止在外观面留下顶杆痕迹。这套模具生产出的铸件，后续只需要经过简单的去浇口、打磨飞边、表面喷涂上色，就可以组装成完整的小丑火箭玩具，产品的结构强度满足儿童玩具的安全使用要求，没有尖锐的边角，所有过渡位置都做了R角处理，避免使用过程中划伤使用者。在设计过程中，还充分考虑了模具的使用寿命，成型零件采用H13模具钢制作，经过淬火处理后硬度达到HRC48-52，能够承受长期的金属液冲刷与冷热交变应力，减少生产过程中的模具维修频率，适合中小批量的玩具产品生产需求。
