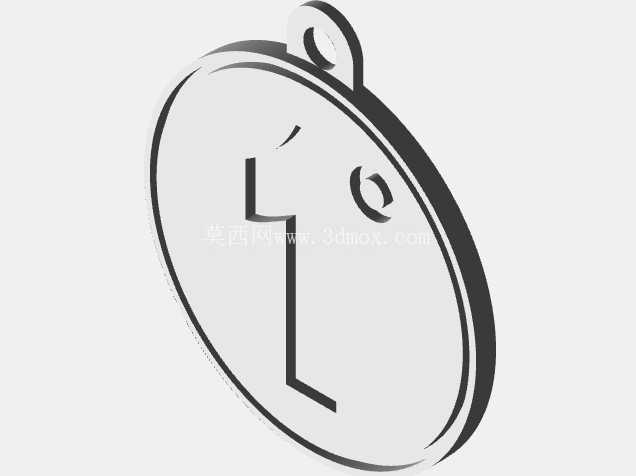

带挂孔圆形纪念徽章结构设计

　　这款圆形带挂孔的徽章结构，在设计之初就锚定了小尺寸金属饰件的批量铸造生产需求，适配失蜡铸造、锌合金压铸等常用的小五金饰件成型工艺，整体结构没有冗余的倒扣特征，能大幅降低模具抽芯的复杂度，减少后续批量化生产时的披锋处理工作量。从实际应用场景来看，这类结构既可以作为活动纪念标识的载体，也能适配服饰配饰、箱包挂饰、文创周边的装配需求，顶部的一体化挂孔结构不需要额外焊接挂鼻，从根源上避免了小尺寸饰件焊接位置易脱落、焊点打磨影响外观一致性的问题。设计过程中特意将挂孔的内边缘做了R0.3的圆角过渡，没有尖锐的棱边，既可以避免穿挂绳、连接金属跳环时出现应力集中导致的孔位开裂，也能减少穿挂过程中对挂绳、连接环的磨损，提升长期使用的结构可靠性。

　　徽章主体的圆形盘面预留了足够的平整区域，可根据实际使用需求蚀刻、填漆或镭射不同的标识图案，盘面边缘做了0.5mm的凸起围边，一方面能在填漆工艺中阻挡色漆溢出，提升外观加工的良率，另一方面围边结构也能提升整个圆形盘面的结构刚度，避免1.5mm厚度的薄型圆片在受到挤压时出现弯折变形。从安装边界来看，整个徽章的外轮廓直径控制在30mm，整体厚度2mm，顶部挂孔的中心距离徽章最顶端的距离为3mm，挂孔内径2mm，可适配直径1.5mm以内的金属跳环、蜡绳、金属链等多种连接配件，不需要额外调整连接配件的尺寸规格。

　　主体盘面与挂孔的连接位置做了渐变式的加厚过渡，最厚处达到2.5mm，这个位置是整个徽章受力最集中的区域，加厚处理后即使受到较大的拉扯力，也不会出现挂孔与主体断裂的情况。在结构细节处理上，整个徽章的所有外边缘都做了0.1mm的倒角处理，没有锋利的锐角，避免日常佩戴或携带时刮蹭衣物、划伤皮肤，同时也能让铸造脱模过程更顺畅，减少模具型腔的磨损。从铸造工艺适配性来看，整个结构的拔模斜度统一设置为1.5度，所有的内凹位置都预留了足够的脱模空间，不需要设计复杂的侧向抽芯结构，模具结构简单，能有效降低模具制造成本，同时提升单模的生产效率，适配小批量文创定制以及大批量活动纪念章的生产需求。

　　结构设计时还考虑了后续表面处理的便利性，整个外表面没有狭窄的缝隙、深槽结构，不管是做抛光、电镀、喷漆还是珐琅填色工艺，都能保证处理均匀，不会出现积液、藏污的死角，提升成品的外观一致性。挂孔的位置特意设置在圆形主体的中轴线上，保证穿挂之后徽章的重心在竖直线上，不会出现佩戴时歪斜的情况，提升佩戴的视觉效果。整体结构没有采用分体拼接的设计，所有特征一体化成型，减少了后续装配的工序，也避免了分体装配带来的公差累积、连接松动等问题，在保证结构强度的前提下，尽可能控制了整体的重量，单枚成品重量控制在8g左右，佩戴时不会有明显的坠重感。
