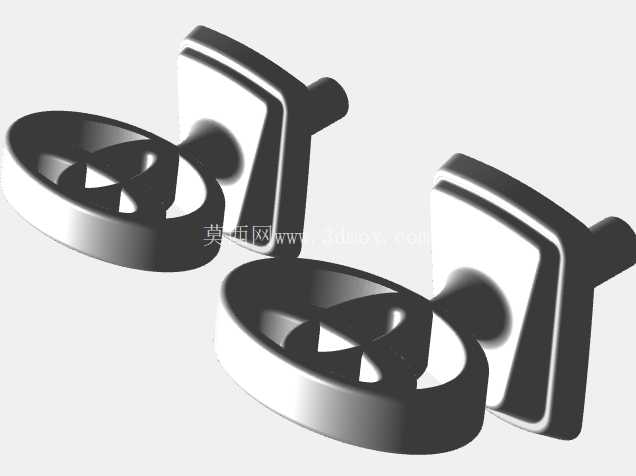

丰田汽车引擎盖标识立体结构设计

　　日常做整车外饰件结构匹配时，这类引擎盖标识是很容易被忽略但直接影响整车外观精致度的部件，很多新手建模时只做个平面logo贴上去，完全没考虑实际装车后的安装公差、贴合度和立体光影效果，最后做出来的样件要么和引擎盖曲面有缝隙，要么阳光下的立体轮廓走形，完全达不到量产装车的要求。这次做的这个标识结构，首先是从安装边界倒推的整体尺寸，基座部分完全贴合家用轿车引擎盖前端的安装面曲率，没有做硬直的平面底座，而是把基座背面做了和引擎盖外板0.8mm间隙的随形曲面，中间预留了3M泡棉胶的粘贴槽位，槽深控制在1.2mm，刚好容纳常用的1mm厚车用泡棉胶，安装后不会出现胶层外露、边缘溢胶的问题，也能避免长期高速行驶后气流从标识边缘灌入导致的脱落风险。

　　标识的立体造型部分没有做过于尖锐的棱角，所有外露边缘都做了R0.3mm的圆角过渡，一方面是满足汽车外饰件的行人保护要求，避免碰撞时尖锐棱角造成额外伤害，另一方面也能减少洗车、日常擦拭时的划痕残留，长期使用后外观质感不会快速下降。从结构强度上考虑，标识的基座厚度设置为2.5mm，立体logo部分的最薄壁厚不小于1.2mm，既不会因为壁厚过薄导致注塑成型时出现缺胶、缩痕的问题，也不会因为整体过厚增加不必要的重量，单个标识的重量控制在15g以内，不会对引擎盖的外板造成额外的负重，也不会因为长期震动导致安装位置出现凹陷。

　　在实际的应用场景里，这类标识除了常规的量产车装车使用，也常被用于汽车改装、模型制作、展车装饰等场景，所以建模时特意把安装结构做了通用化处理，除了适配粘贴安装的结构，也在基座背面预留了两个定位柱的安装位，需要用卡扣或者螺丝固定的场景，只需要简单修改背面结构就能适配，不需要重新调整正面的外观曲面。做曲面建模的时候，特意把logo的三个椭圆轮廓做了G2连续的曲面过渡，没有出现曲面接痕，光影扫过的时候轮廓过渡自然，不会出现扭曲的反光带，这也是很多非专业建模容易出问题的地方，很多人做车标只描个轮廓线拉伸，曲面之间只有G0连续，打光看的时候全是棱线，完全没有精致感。

　　另外考虑到不同工艺的生产需求，整个模型没有做倒扣结构，如果采用真空镀膜、喷漆等表面处理工艺，不需要做额外的治具就能完成全表面处理，减少后续生产的工装成本。安装定位的时候，基座上预留的两个定位柱中心距和常见车型的引擎盖安装孔位完全匹配，安装时不需要反复调整位置，定位柱的直径做了0.1mm的负公差，插入安装孔后不会出现过紧装不上或者过松定位不准的问题。从使用耐久性角度考虑，整个结构没有薄壁尖角，也没有应力集中的直角连接位置，长期经历高低温环境变化、风吹日晒的工况下，不会出现应力开裂、变形的问题，立体部分和基座的连接位置做了0.5mm的圆角过渡，进一步分散应力，避免出现logo部分从基座断裂脱落的情况。很多人觉得车标是个很简单的零件，实际上要做到装车后和整车曲面完美贴合、外观精致、长期使用不失效，需要考虑的细节非常多，从曲面的连续性到安装间隙的控制，从壁厚的均匀性到边缘的圆角处理，每一个参数都要结合实际的装车工况和生产工艺来调整，不是随便画个立体形状就能满足使用要求的。
