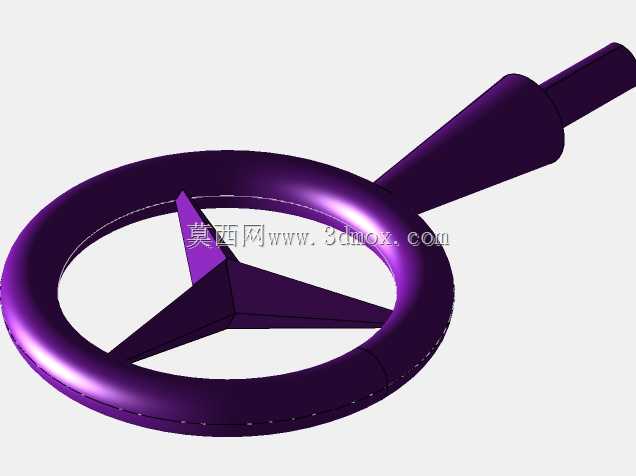

奔驰立标三叉星徽外观结构三维数模

　　这款三叉星徽立标结构，是豪华乘用车辆前脸品牌标识的核心外露部件，日常应用场景覆盖乘用轿车、SUV等车型的引擎盖前端居中安装位，除基础品牌识别功能外，其外露的金属质感外观也承担着整车前脸精致感提升的作用，在车辆低速碰撞、日常洗车擦拭、户外长期暴晒雨淋的工况下，都需要保持结构稳固与外观质感稳定。从实际使用需求出发，该立标分为上部星徽展示区与下部安装固定座两个核心功能段，上部的环形外圈包裹三叉星结构，三个星臂以120度夹角均匀分布，环形外圈做了圆弧过渡的抛光处理，边缘无尖锐棱角，避免日常擦拭时划伤手部，同时圆弧面可以在不同光线角度下形成连续的反光带，强化金属质感的视觉表现。下部的固定座采用锥台过渡结构，上端衔接环形外圈的底部支点，

　　下端收窄为圆柱安装段，锥台表面同样做镜面抛光处理，与上部星徽形成视觉上的整体感，安装段的直径与引擎盖预留的安装孔位做间隙配合设计，装配时从引擎盖内侧通过锁紧螺母实现固定，锁紧后立标与引擎盖外板的垂直度公差控制在0.5度以内，避免长期使用后出现歪斜松动的情况。设计过程中首先考虑的是外露部件的风阻表现，环形外圈的截面采用水滴形流线设计，在车辆高速行驶时气流可以顺着环体表面平滑流过，不会在立标后部形成明显的紊流区，降低高速行驶时的风噪贡献量，同时也减少气流对立标的持续冲击力，避免长期高速工况下固定座出现疲劳松动。星臂的截面做了等厚度渐变处理，从中心交汇点向外延伸至环形外圈的过程中，厚度逐步收窄，既保证了中心位置的结构强度，

　　避免轻微外力触碰就出现变形，也让星臂的视觉效果更轻盈精致，不会显得笨重突兀。安装边界方面，下部圆柱安装段的长度根据引擎盖外板的钣金厚度做匹配设计，预留足够的螺纹啮合长度，保证锁紧后的连接强度，安装座底部与引擎盖钣金接触的位置设计有环形橡胶垫圈，一方面可以填充安装间隙，避免行车过程中立标与钣金碰撞产生异响，另一方面可以起到密封作用，防止雨水、洗车水从安装孔渗入引擎舱内部。材质选择上，外露部分采用ABS基材表面镀铬的工艺方案，镀铬层厚度控制在0.02mm以上，保证长期户外使用下的抗腐蚀能力，避免出现镀铬层起泡、脱落的问题，内部安装嵌件采用金属材质，提升整体连接结构的强度，即使受到轻微的外力触碰，也不会轻易出现断裂脱落的情况。细节处理上，

　　星臂与环形外圈的衔接位置做了小圆角过渡，避免应力集中，在受到轻微侧向力时，应力可以均匀分散到整个环体结构上，不会在衔接位置出现应力断裂，同时圆角过渡也让镀铬层的附着更均匀，减少边角位置镀铬层堆积或者漏镀的问题。实际装车验证阶段，该结构需要通过1000小时盐雾测试、高低温循环测试、高速风振测试等多项验证，保证在-40℃到80℃的环境温度区间内，结构不会出现变形、镀铬层脱落、固定松动等问题，同时在车辆以120km/h时速持续行驶的工况下，立标不会产生明显的振动异响，也不会因为气流持续冲击出现歪斜。从建模逻辑来看，整个数模采用参数化草图构建基础轮廓，首先绘制中心基准轴，以基准轴为中心绘制120度均布的星臂截面轮廓，再通过旋转、扫掠命令构建环形外圈与锥台安装座的基础实体，最后对所有衔接位置做圆角过渡处理，建模过程中所有曲面都做了G2连续处理，保证后续渲染或者开模生产时，曲面过渡顺滑无折痕，镀铬后的反光效果连续自然。
