六旋翼无人机机架及挂载组件结构设计

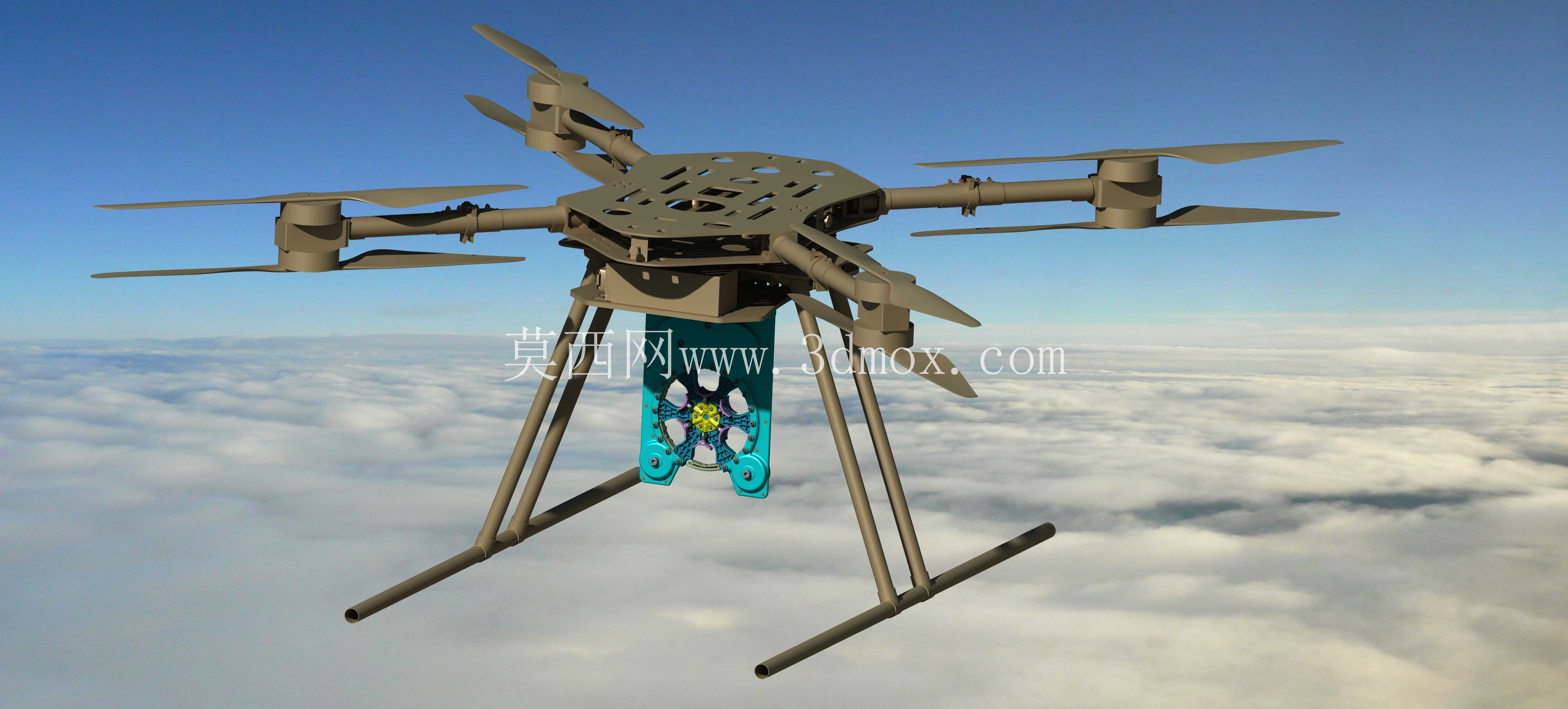

　　这套六旋翼无人机的机架结构，首先要适配低空航拍、小范围物资投送、教学实验场景的使用需求，整体采用中心板辐射式机臂布局，六个机臂沿中心主机板呈60度等夹角分布，能保证每个旋翼的下洗气流互不干扰，避免相邻旋翼的气动干扰降低悬停稳定性。中心主机板采用镂空减重设计，在保证结构刚度的前提下尽可能削减非受力区域的材料，预留了飞控模块、电调、电池、GPS模块的标准安装孔位，孔位间距兼容主流消费级及工业级飞控硬件的安装尺寸，不需要二次打孔就能完成核心航电部件的固定。机臂采用圆管截面结构，和中心板的连接位置设计了快拆锁紧结构，日常收纳时可以快速拆卸机臂减小收纳体积，作业时锁紧后能保证机臂和中心板的连接刚度，不会因为飞行中的振动出现机臂松动偏移的问题。

　　每个机臂末端的电机安装座设计了统一的安装孔距，适配常见的无刷电机安装规格，电机座和机臂的连接位置做了加强筋结构，抵消电机高速转动时产生的扭转力矩，避免长期飞行后机臂末端出现疲劳裂纹。下方的起落架采用高脚架设计，两个纵向支撑脚沿机身前后方向布置，横向通过连接杆和机身底部的安装座连接，起落架的高度预留了足够的挂载空间，机身下方的挂载位可以固定小型任务载荷，比如航拍相机、小型投放装置、教学实验用的传感模块，起落架的支撑脚末端做了圆滑过渡，降落时能分散接触应力，不会在硬质地面起降时出现支撑脚弯折的问题，同时高脚架设计能保证挂载的设备在起降过程中不会和地面发生剐蹭。

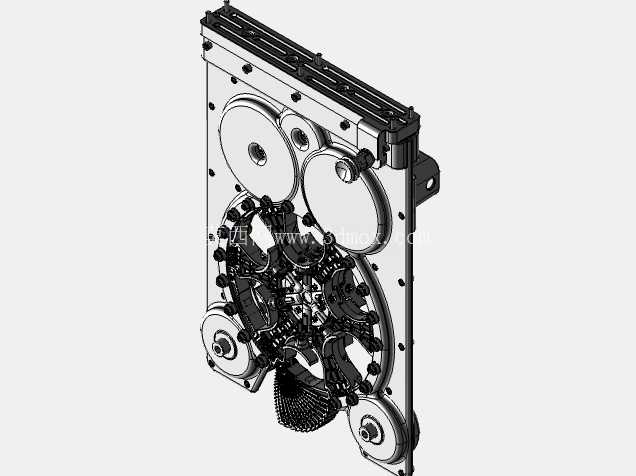

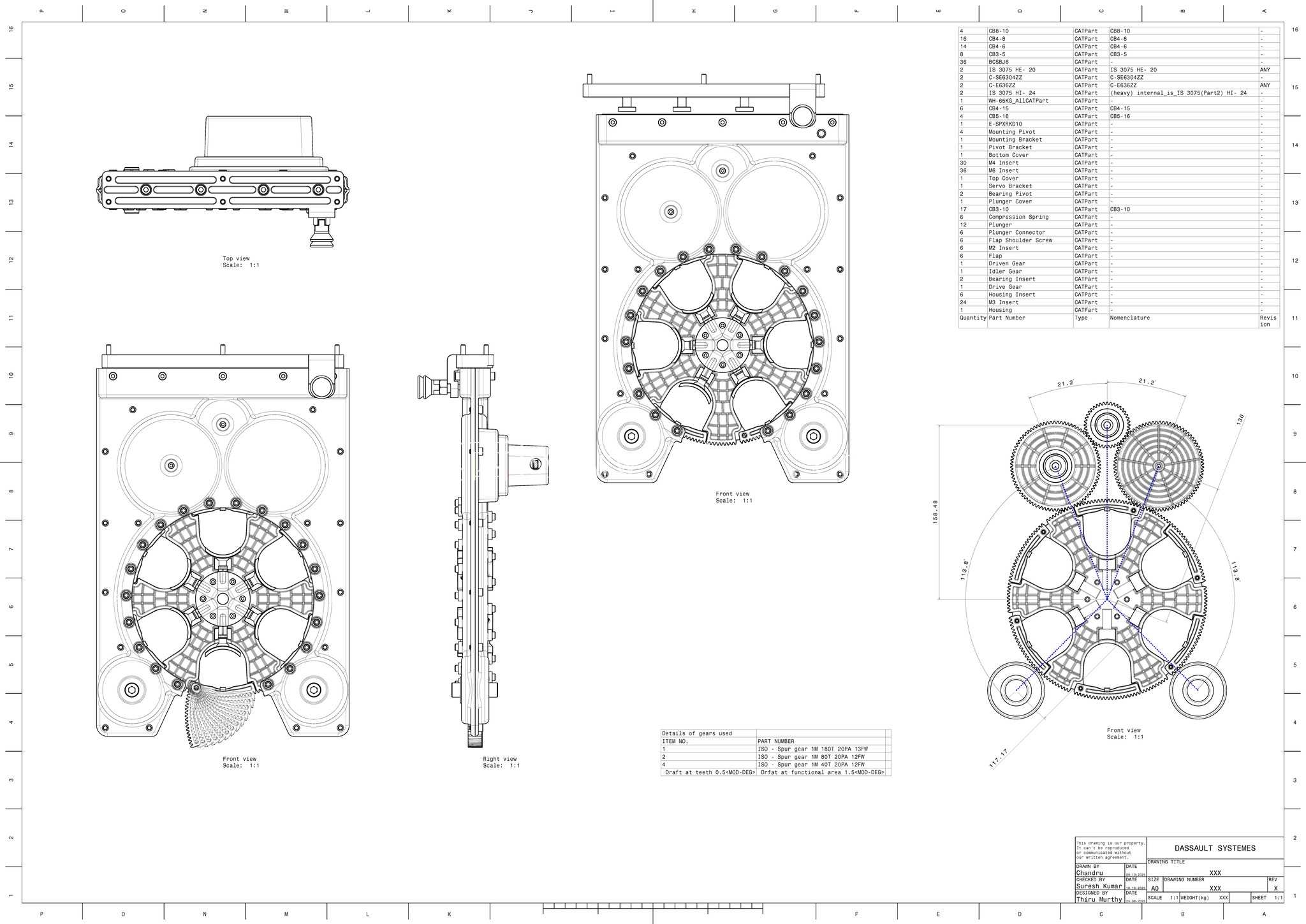

　　挂载位的连接结构采用快装设计，通过螺栓和中心板底部的预留孔位连接，挂载板上做了多组不同间距的安装孔，能适配不同尺寸的任务载荷，不需要额外制作转接件就能完成载荷固定。从结构受力角度看，整个机架的受力路径非常清晰，旋翼产生的升力通过机臂传递到中心板，中心板将升力分散到电池、飞控及挂载载荷上，起落架在降落时承受的冲击载荷通过斜向支撑管传递到机臂和中心板的连接位置，避免冲击直接作用在中心板的航电安装区域，保护核心电子元件不受降落冲击影响。

　　设计时充分考虑了不同场景的使用边界，机臂的长度经过匹配计算，搭配对应尺寸的螺旋桨时，桨尖不会和起落架、挂载设备发生干涉，中心板的镂空区域同时兼顾了航电模块的散热需求，飞行时的迎面气流可以穿过镂空区域带走电调和飞控工作产生的热量，避免长时间飞行时电子设备积热。起落架的横向支撑间距经过优化，在有侧风的场景下降落时，足够的支撑宽度能保证机身不会侧翻，同时支撑管的截面尺寸选择兼顾了重量和抗冲击能力，在10米高度以内的失控坠落场景下，起落架能通过自身形变吸收大部分冲击能量，降低中心板及航电部件的损坏概率。机臂和中心板的连接座采用和机臂同材质的设计，避免不同材料热胀冷缩系数不同导致的连接松动，在温差较大的户外环境作业时，连接结构的稳定性不会受温度变化影响。整个机架没有多余的装饰性结构，所有结构特征都服务于减重、刚度提升、安装便捷性这几个核心设计目标，对于教学场景来说，这种开放式的机架结构也方便使用者观察各个部件的连接关系，调整飞控参数、更换不同规格的动力组件时都有足够的操作空间，不需要拆解过多结构就能完成部件更换。
