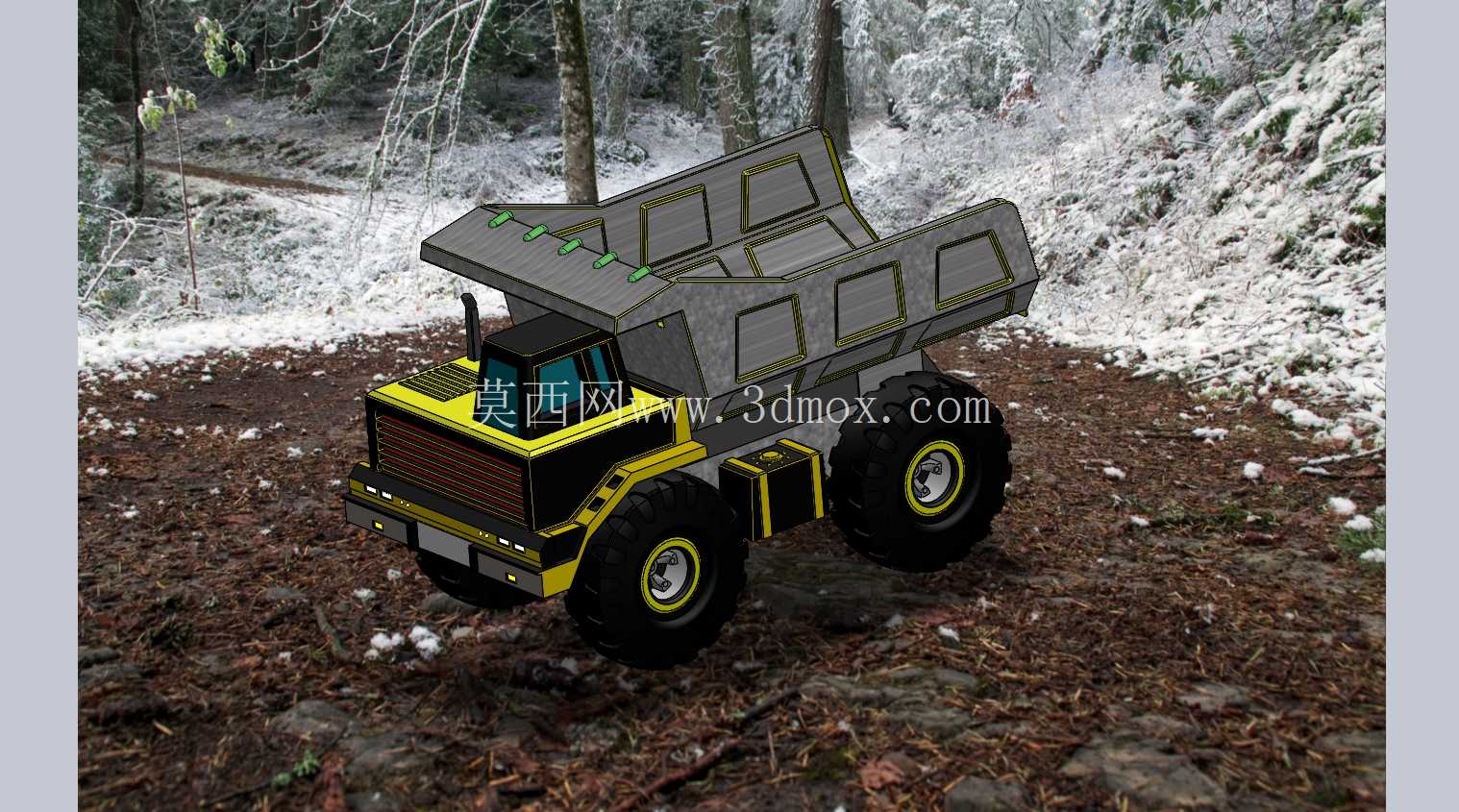

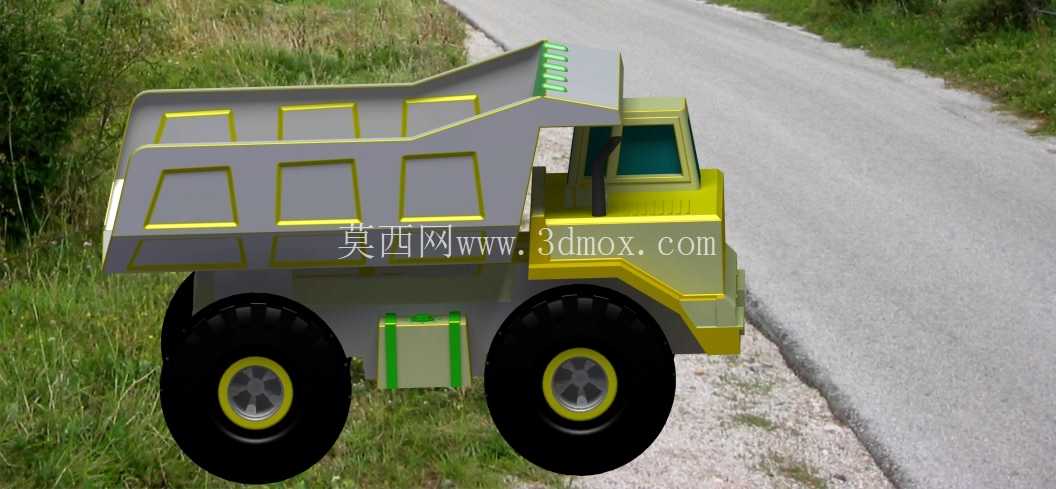

仿真矿用自卸玩具车结构设计方案

这款仿真矿用自卸玩具车的设计，核心是还原真实矿用自卸车的作业逻辑与外观特征，同时适配玩具类产品的使用安全与结构强度要求，可用于儿童益智玩具开发、工程场景沙盘配套、机械结构教学演示等多个场景。从实际用途来看，该模型既可以作为拼装类玩具的核心载体，让使用者在组装过程中了解工程自卸车的翻斗举升、车轮传动、车身承载的基础结构逻辑，也可以作为工业展示场景的微缩摆件，还原矿山作业、工地运输的场景氛围，部分结构简化后的设计也适配低压注塑、锌合金压铸的批量生产工艺，能够满足玩具制造行业的量产需求。

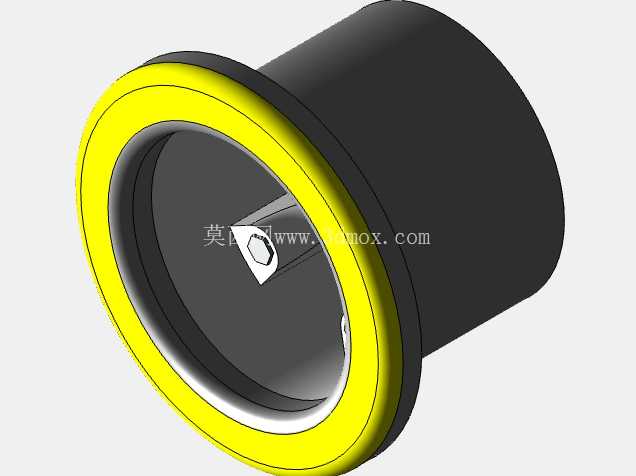

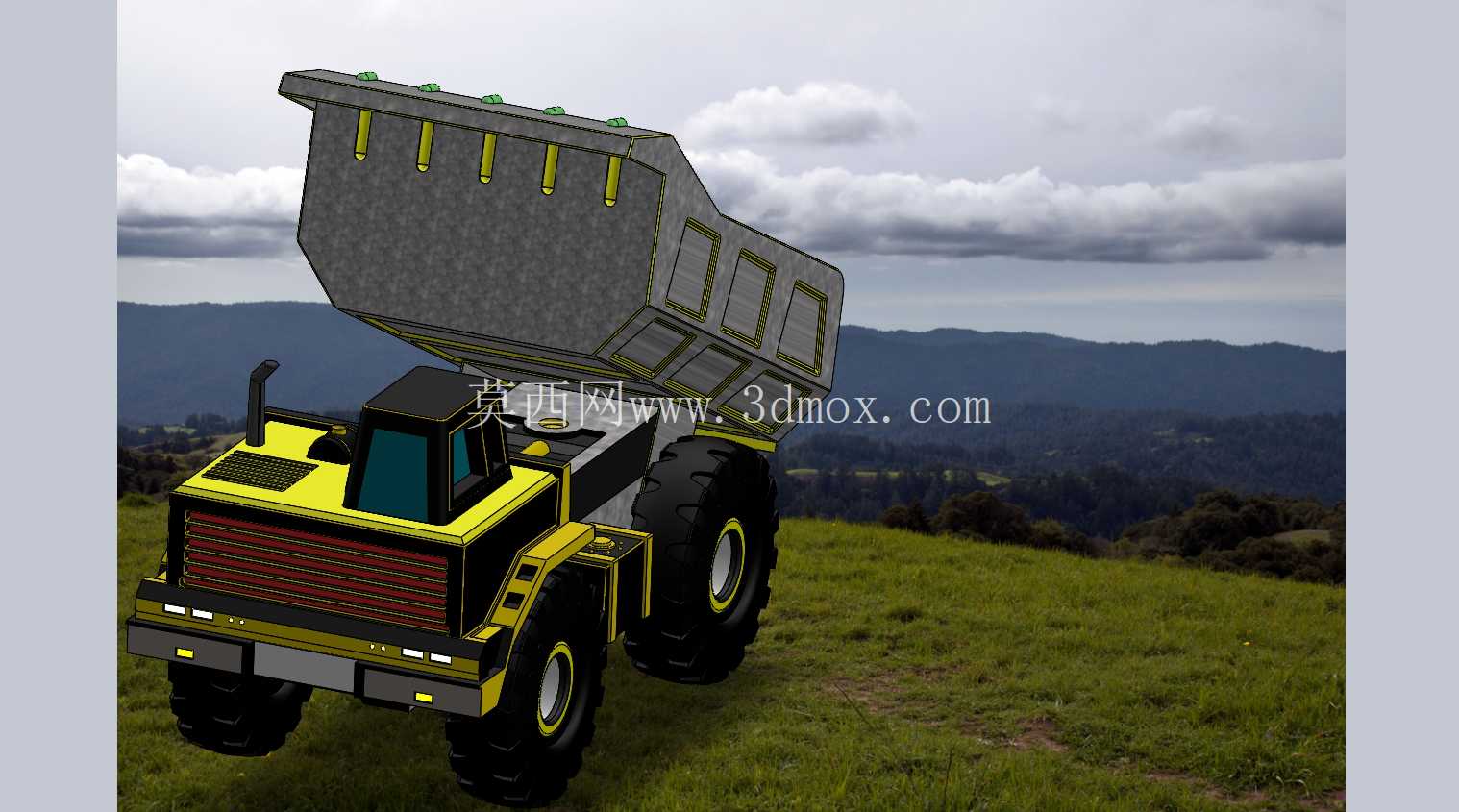

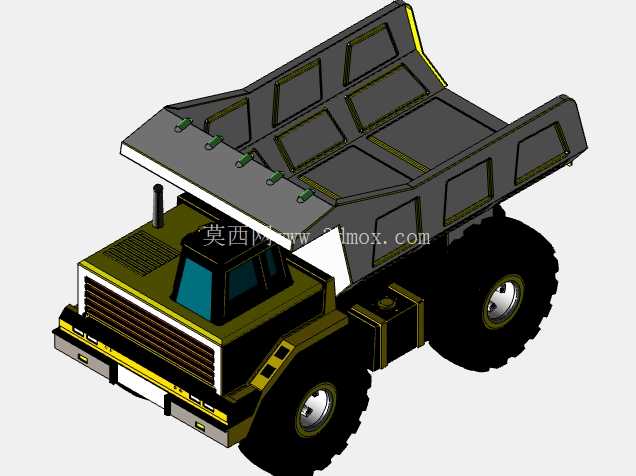

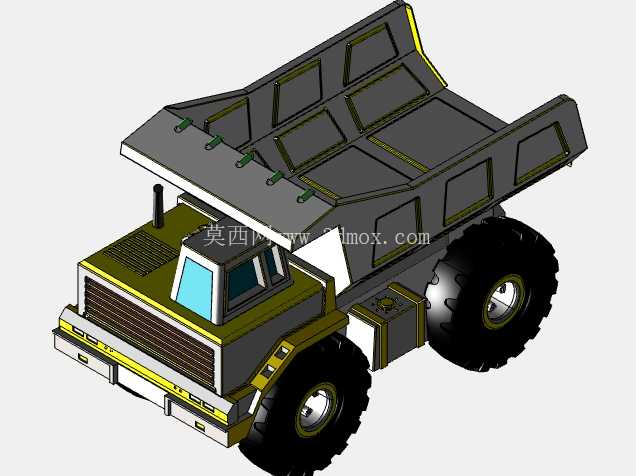

在功能特性设计上，模型保留了真实矿用自卸车的核心功能结构：前部驾驶室做了轮廓化还原，预留了透明视窗的安装位，可搭配透明PC件模拟驾驶舱玻璃效果；中部底盘部分做了加强筋结构设计，既保证微缩模型的结构抗扭强度，避免把玩过程中出现底盘断裂的问题，也还原了真实矿车底盘的重载设计特征；后部货斗采用了可翻转的铰接结构，铰接点设置在货斗尾部与底盘的连接位置，预留了举升结构的安装空间，可搭配简易的连杆结构实现货斗抬升卸料的动作，还原真实自卸车的卸料作业过程；车轮部分采用了大尺寸深花纹轮胎设计，胎纹深度做了适配玩具尺寸的调整，既保证模型放置时的摩擦力，避免滑动倾倒，也还原了矿用车辆在非铺装路面行驶的轮胎特征，轮毂部分做了黄黑配色的分色结构，还原真实工程车辆的警示配色设计。

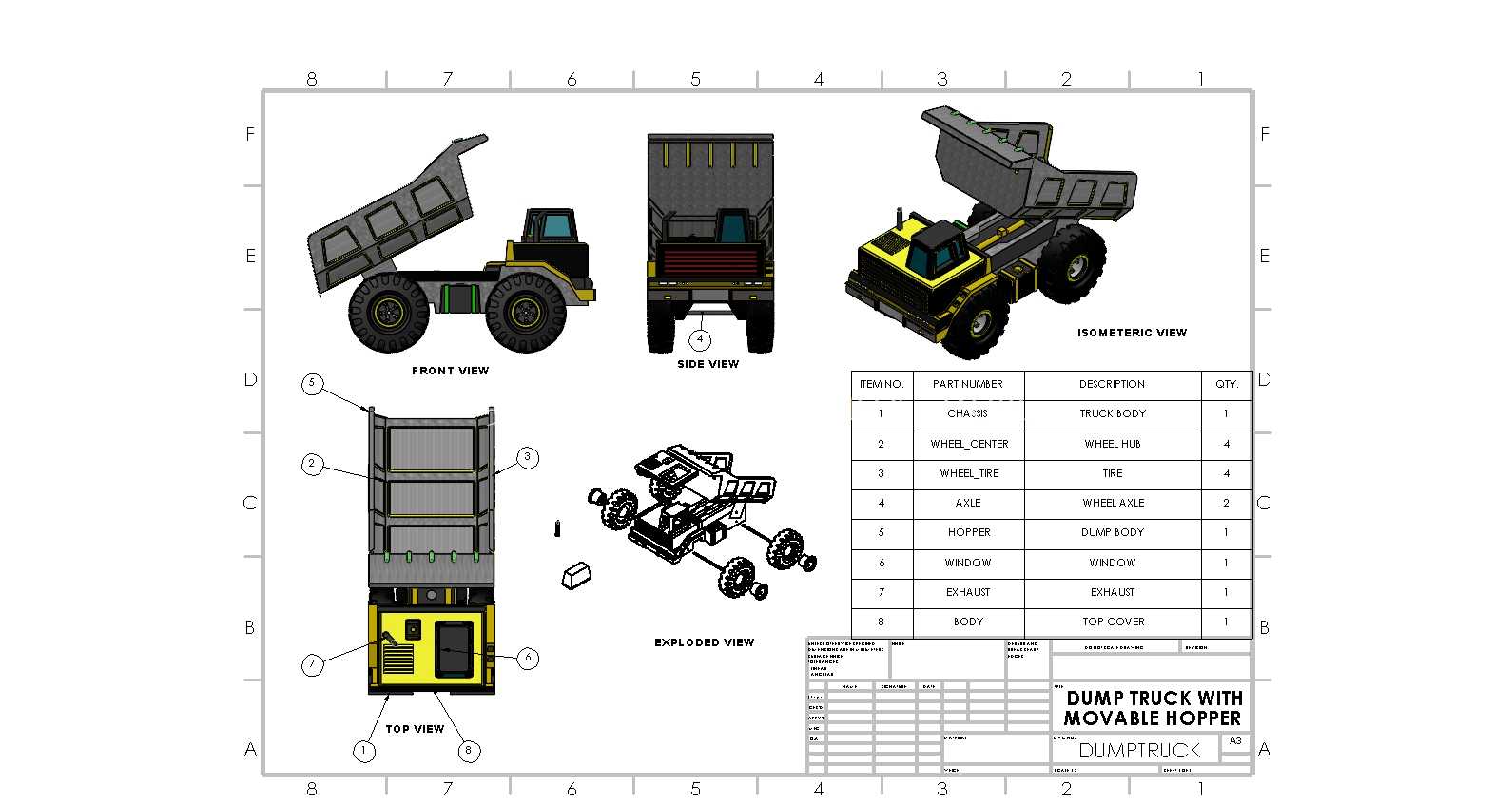

设计思路上，整体采用了模块化的拆分逻辑，将整车拆分为驾驶室、底盘、货斗、车轮、铰接轴五个独立模块，每个模块的连接位置都做了插拔式的卡扣结构设计，无需额外粘接即可完成组装，既降低了拼装难度，也方便后续的零件更换与结构调整。外形尺寸方面，模型按照真实矿用自卸车1:32的比例进行缩放，整车长度控制在180mm左右，宽度控制在75mm左右，高度控制在90mm左右，货斗翻转后的最大抬升高度为130mm，所有外露边缘都做了R1.5以上的圆角处理，避免尖锐边角造成的划伤风险，符合玩具产品的安全设计规范。安装边界上，车轮与底盘的连接位置预留了直径3mm的轮轴安装孔，轮轴长度控制在82mm，两侧车轮安装后与车身侧面的间隙控制在1mm，既保证车轮转动的顺畅度，也避免间隙过大造成的车轮晃动问题；货斗与底盘的铰接位置预留了直径4mm的铰接孔，铰接轴采用过盈配合的方式与底盘连接，与货斗的铰接孔采用间隙配合，保证货斗翻转时的阻尼感适中，不会出现自由滑落的问题。

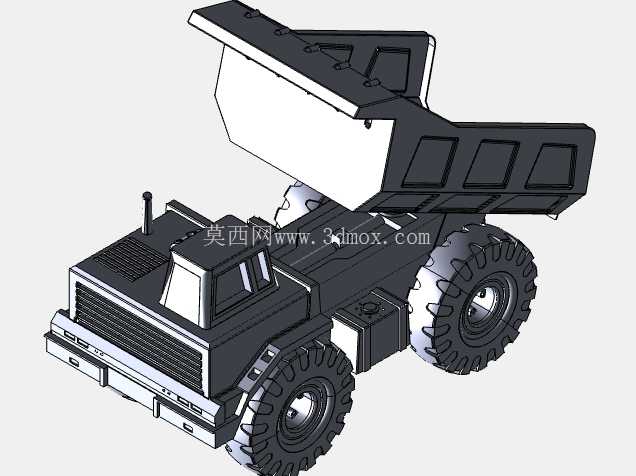

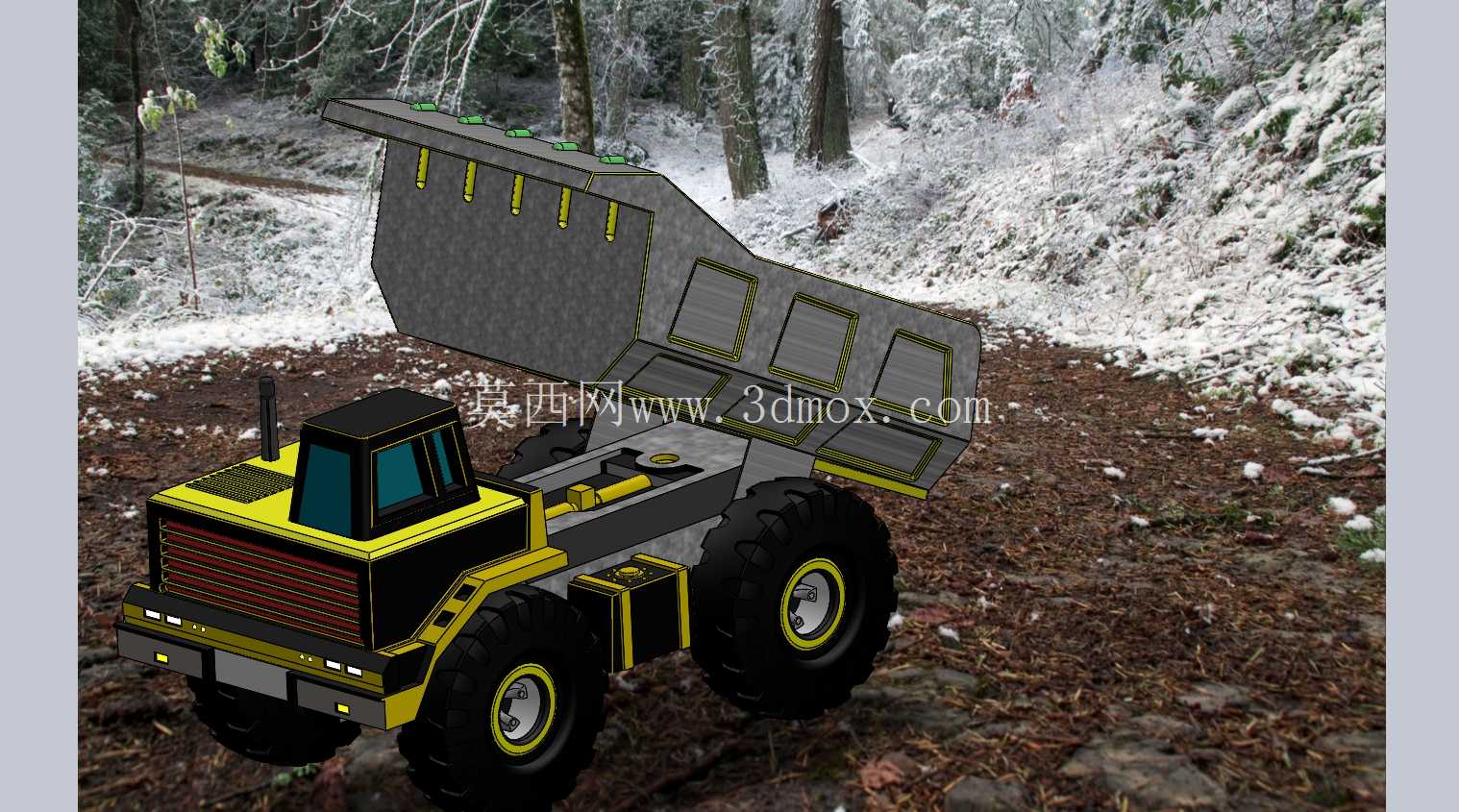

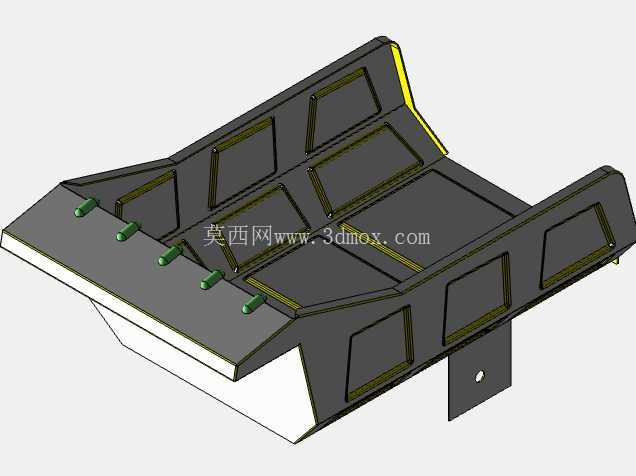

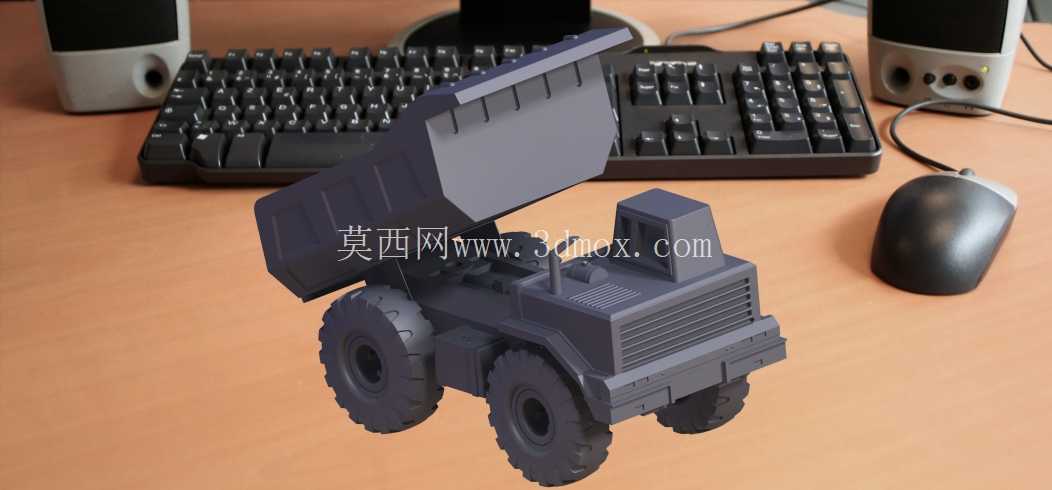

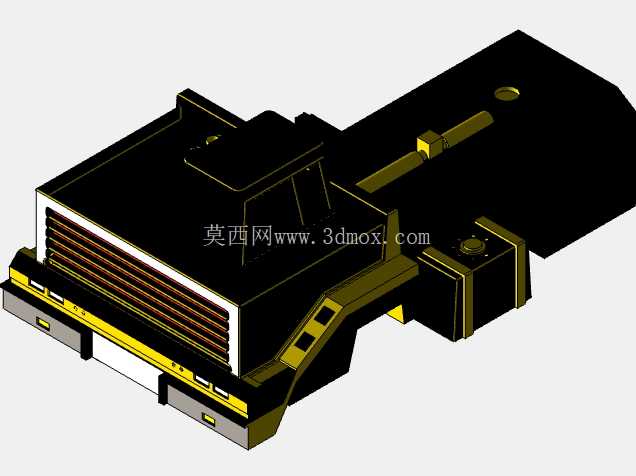

从结构细节来看，货斗内部做了仿耐磨钢板的加强筋凸起设计，既提升了货斗零件本身的结构强度，避免薄壁零件出现注塑变形的问题，也还原了真实矿车货斗的耐磨衬板结构特征；驾驶室前部的进气格栅做了镂空条纹设计，在保证零件成型率的前提下，提升了模型的外观仿真度；车身侧面的踏板结构做了一体化的凸起设计，无需额外组装即可还原真实车辆的上下车踏板结构，同时避免小零件脱落造成的误食风险，适配低龄儿童的使用安全要求。底盘部分的传动结构做了简化处理，取消了真实车辆的复杂传动系统，采用轮轴直接连接两侧车轮的设计，降低了零件数量与组装难度，同时保证车轮转动的顺畅性，推动模型时可以平稳滑行，没有卡滞问题。货斗的举升角度最大可达到45度，该角度下货斗内的模拟物料可以完全滑落，还原真实自卸车的卸料角度要求，同时铰接位置做了限位结构，避免举升角度过大造成的货斗脱落问题。
