四柱导向式金属压铸成型模架结构

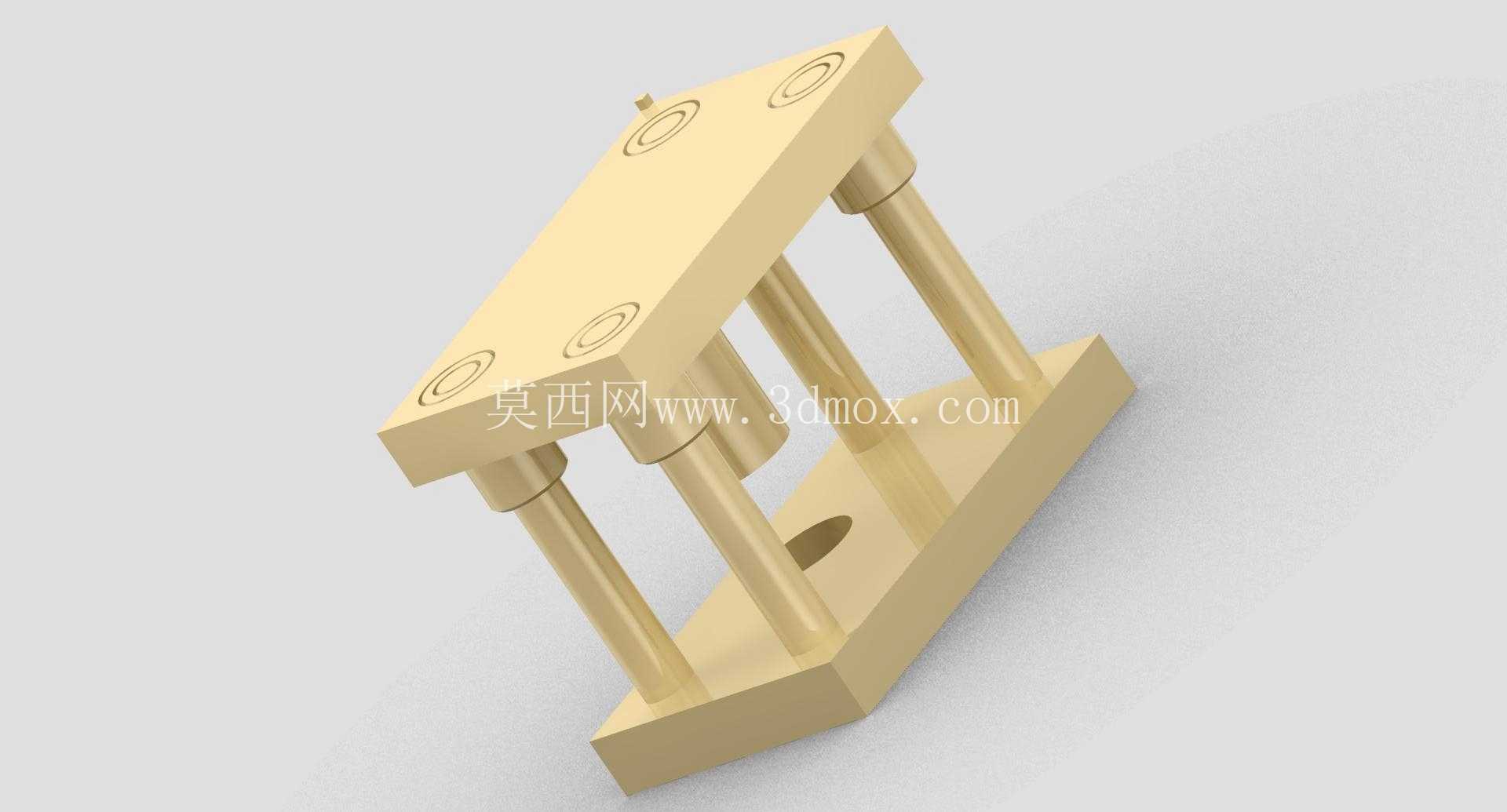

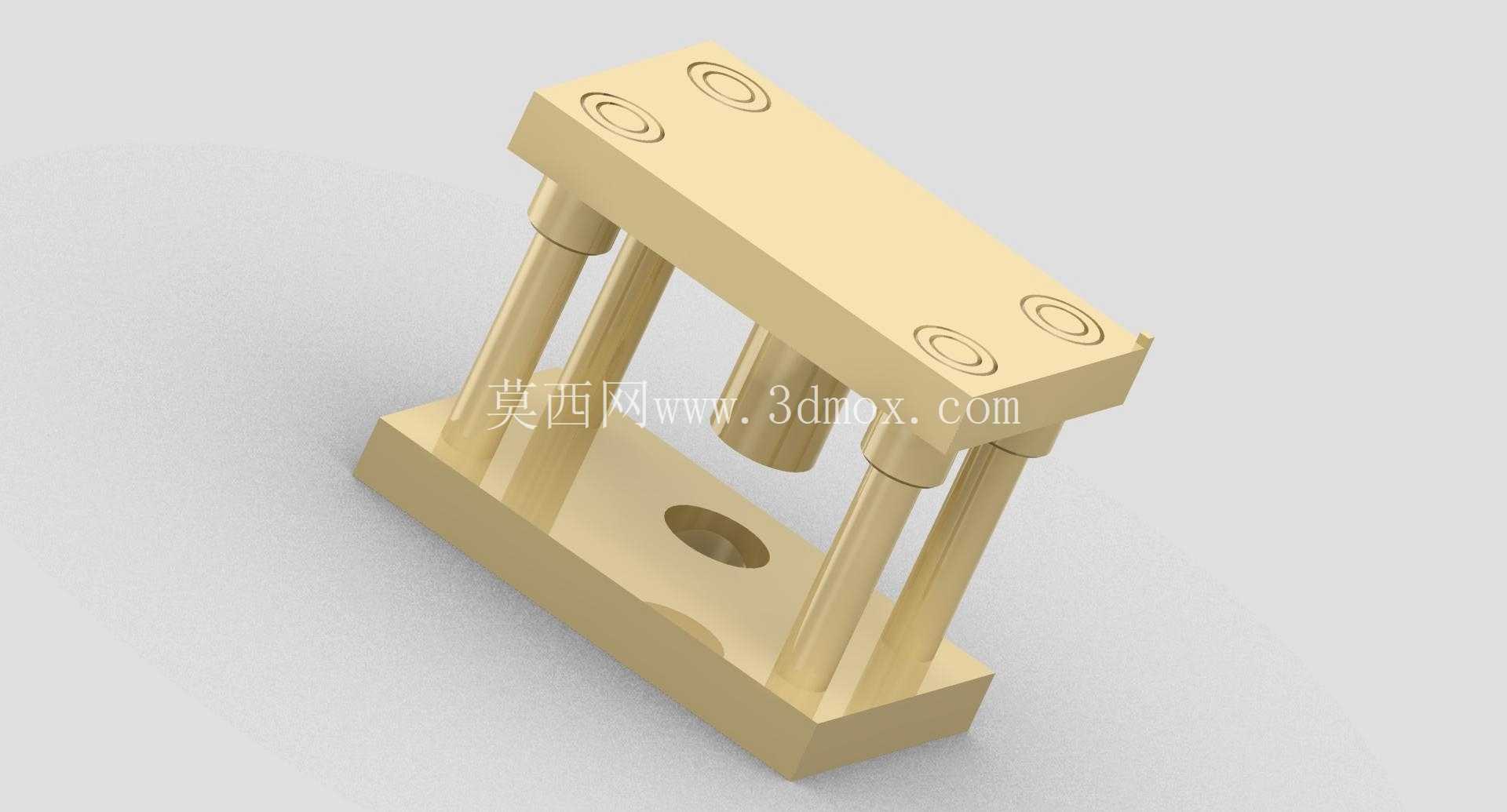

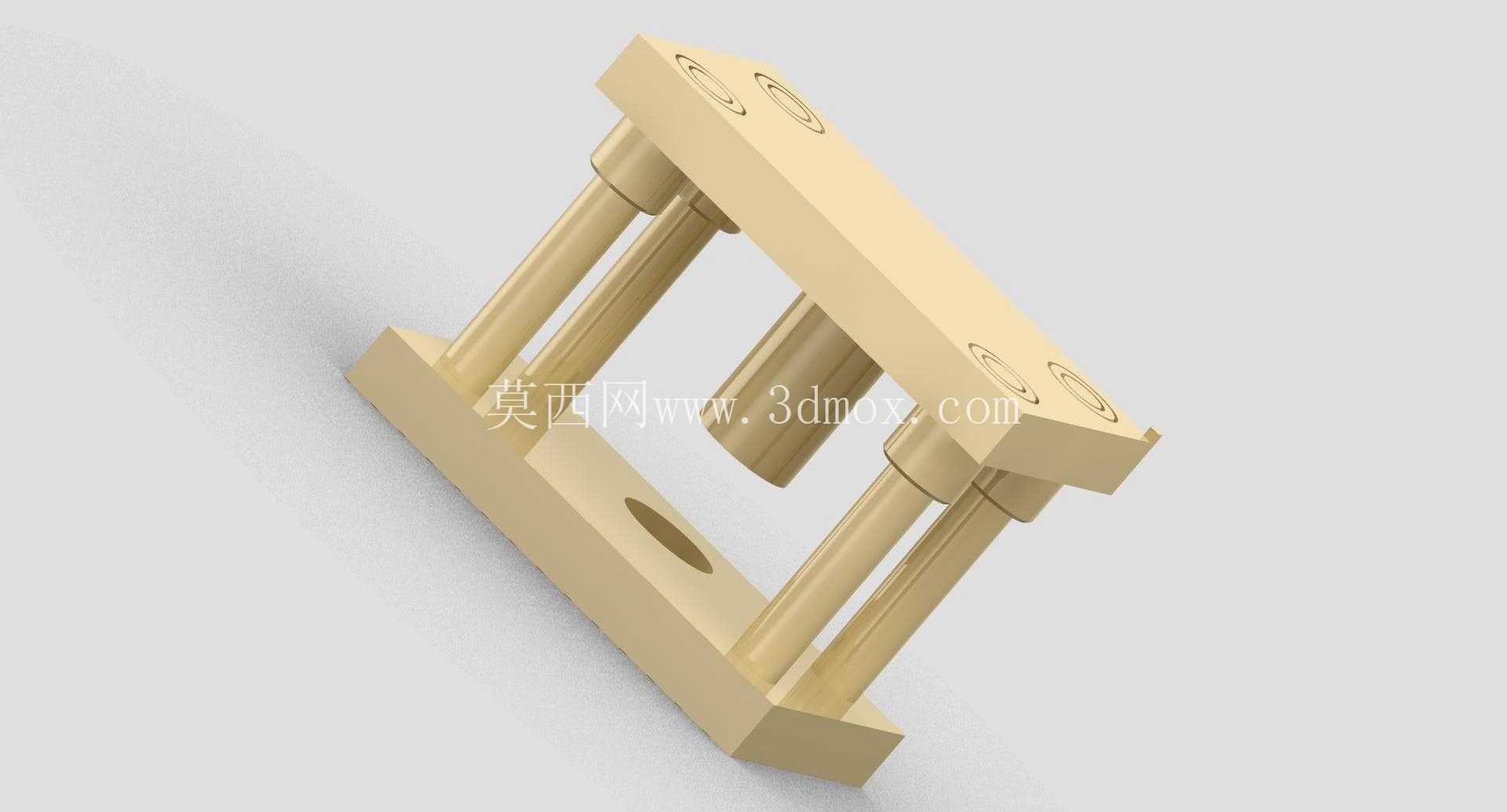

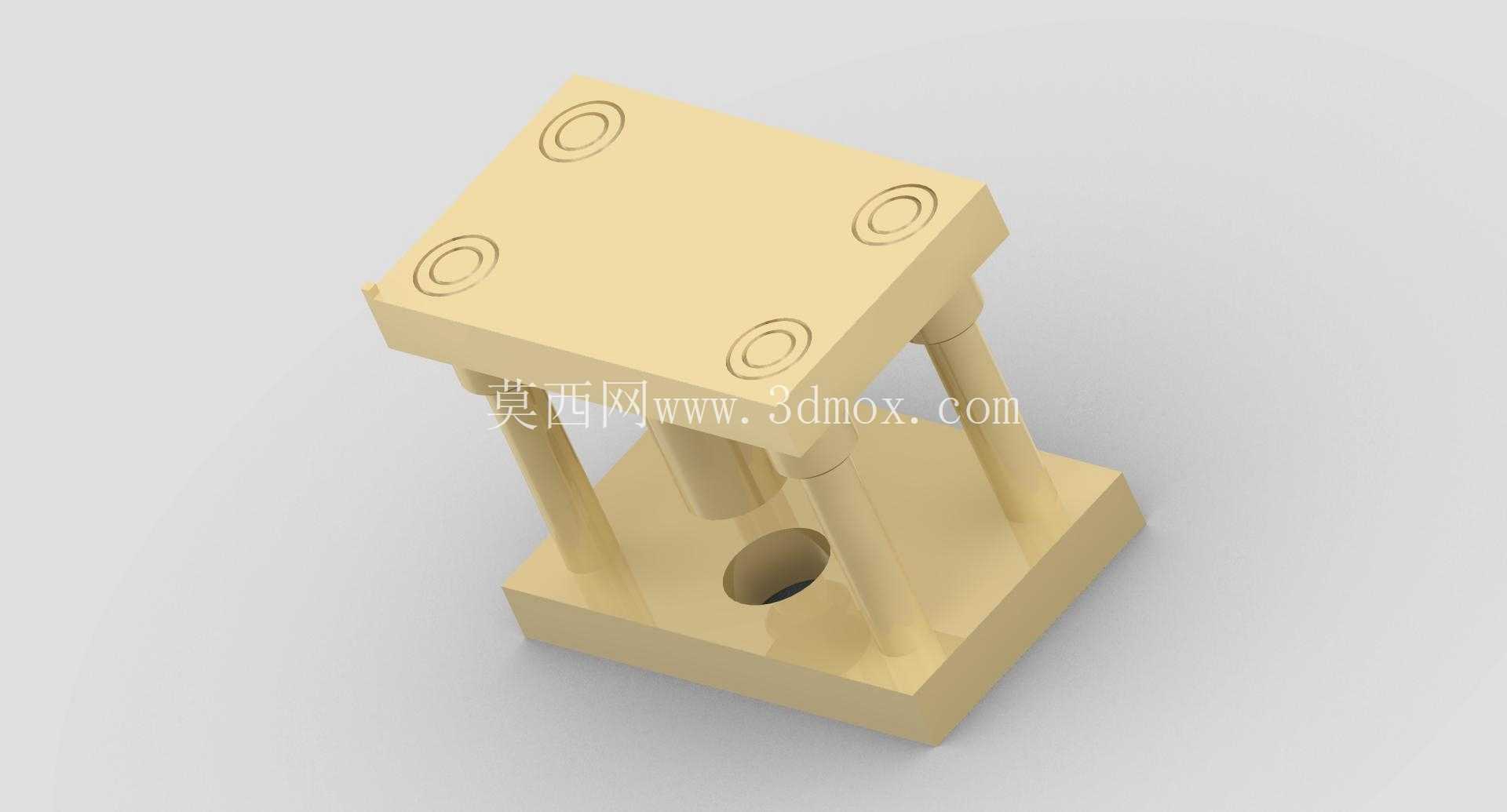

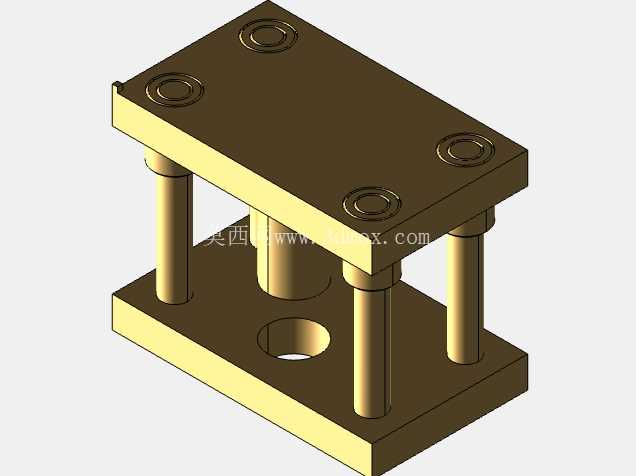

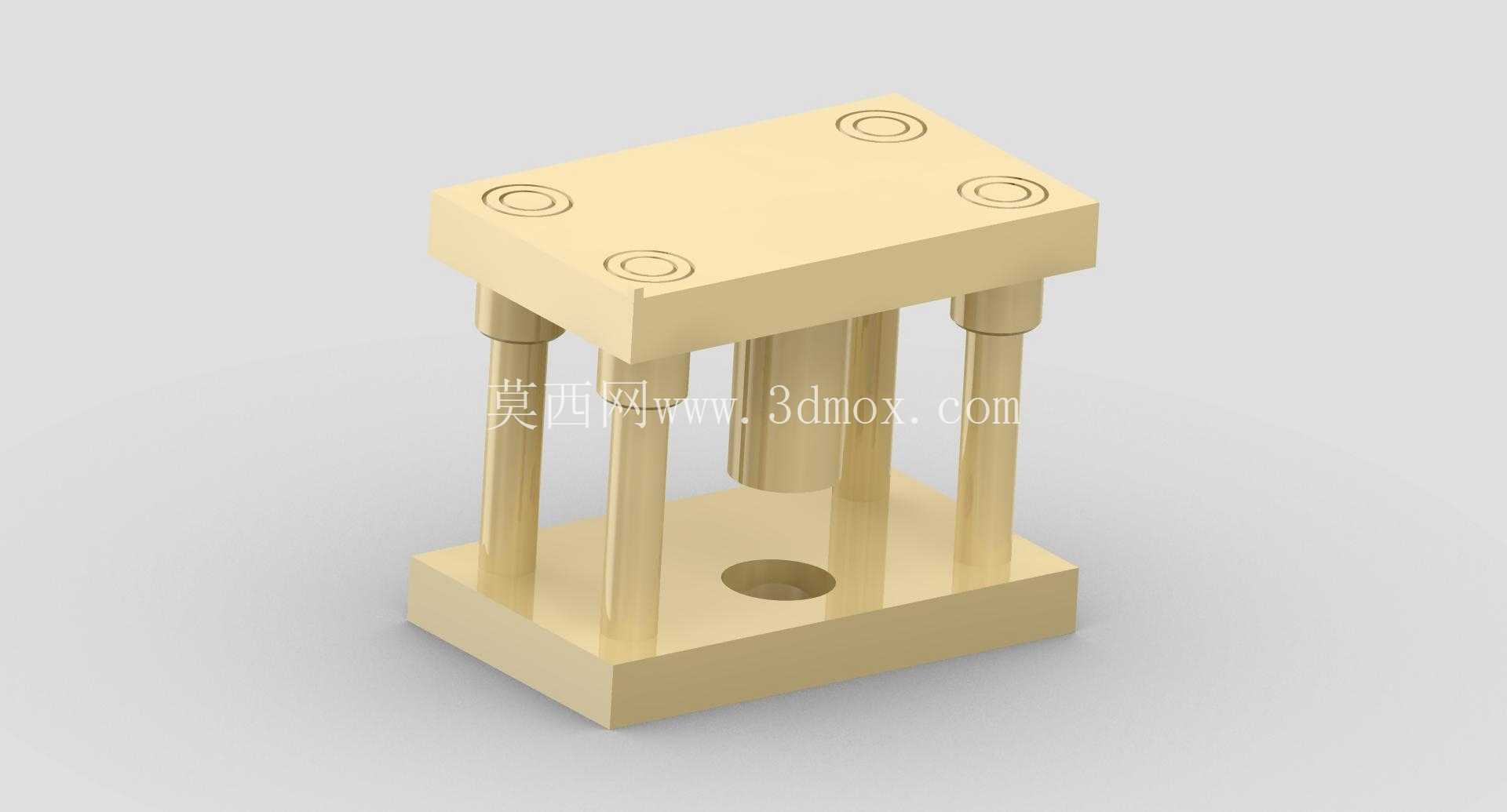

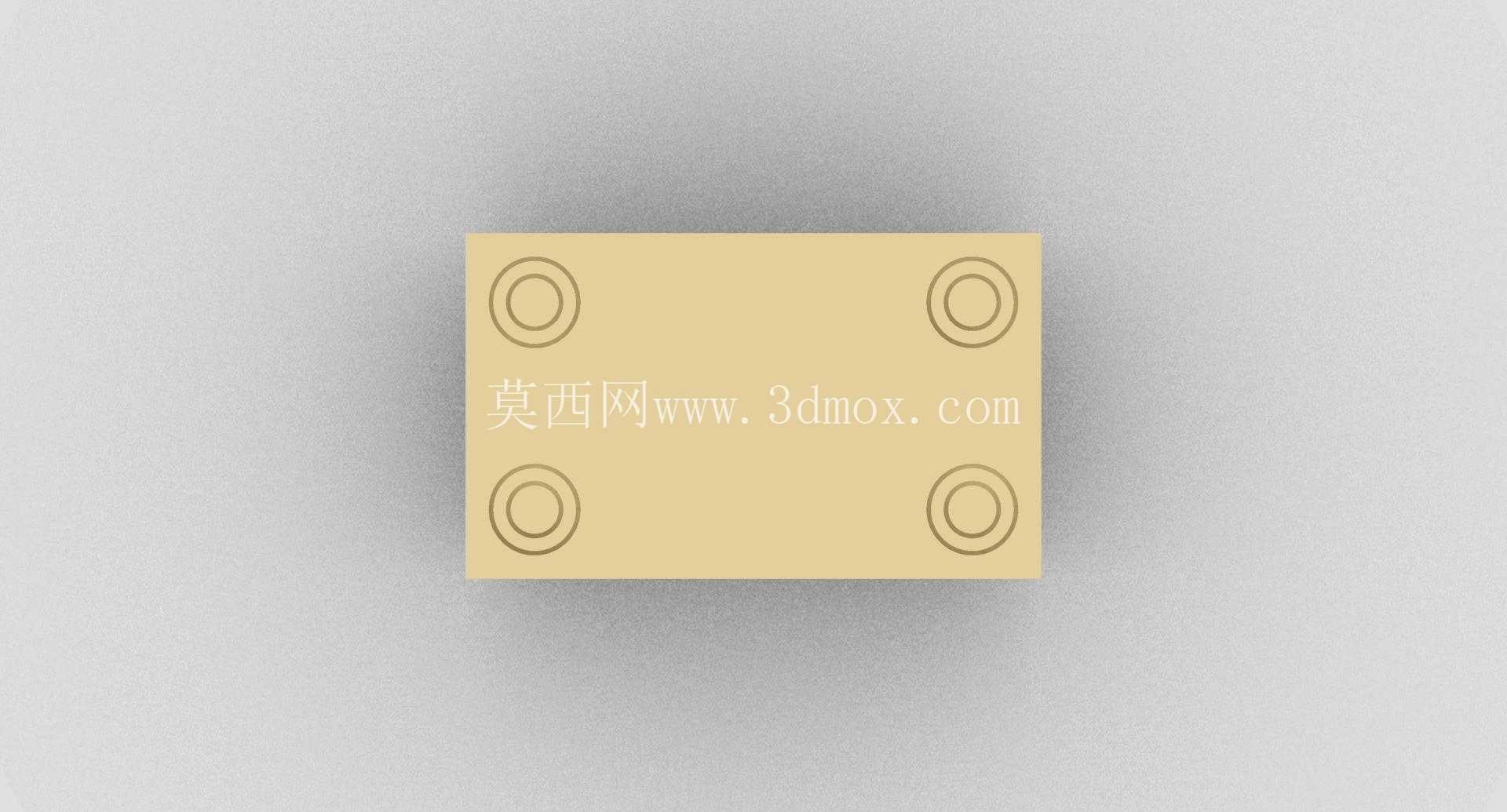

　　这套四柱式模架结构主要面向有色金属压铸成型工序，常见于铝合金、锌合金等中小型压铸件的批量生产场景，在3C产品结构件、汽车小型五金配件、卫浴五金件的压铸生产线上应用广泛。整套结构采用上下平行模板搭配四根导向立柱的经典布局，上模板作为定模安装基准，下模板作为动模承载基座，导向立柱贯穿上下模板，在合模过程中提供全程导向约束，避免合模错位导致的铸件飞边、尺寸超差问题。从结构设计逻辑来看，四根导向柱采用对称分布布局，分别布置在模板四角位置，导向柱与模板安装孔采用过渡配合装配，柱身做高光洁度处理，配合导套实现低摩擦滑动，合模过程中动模沿导向柱轴向进给，导向精度可以控制在0.02mm以内，足以满足常规压铸件的尺寸公差要求。

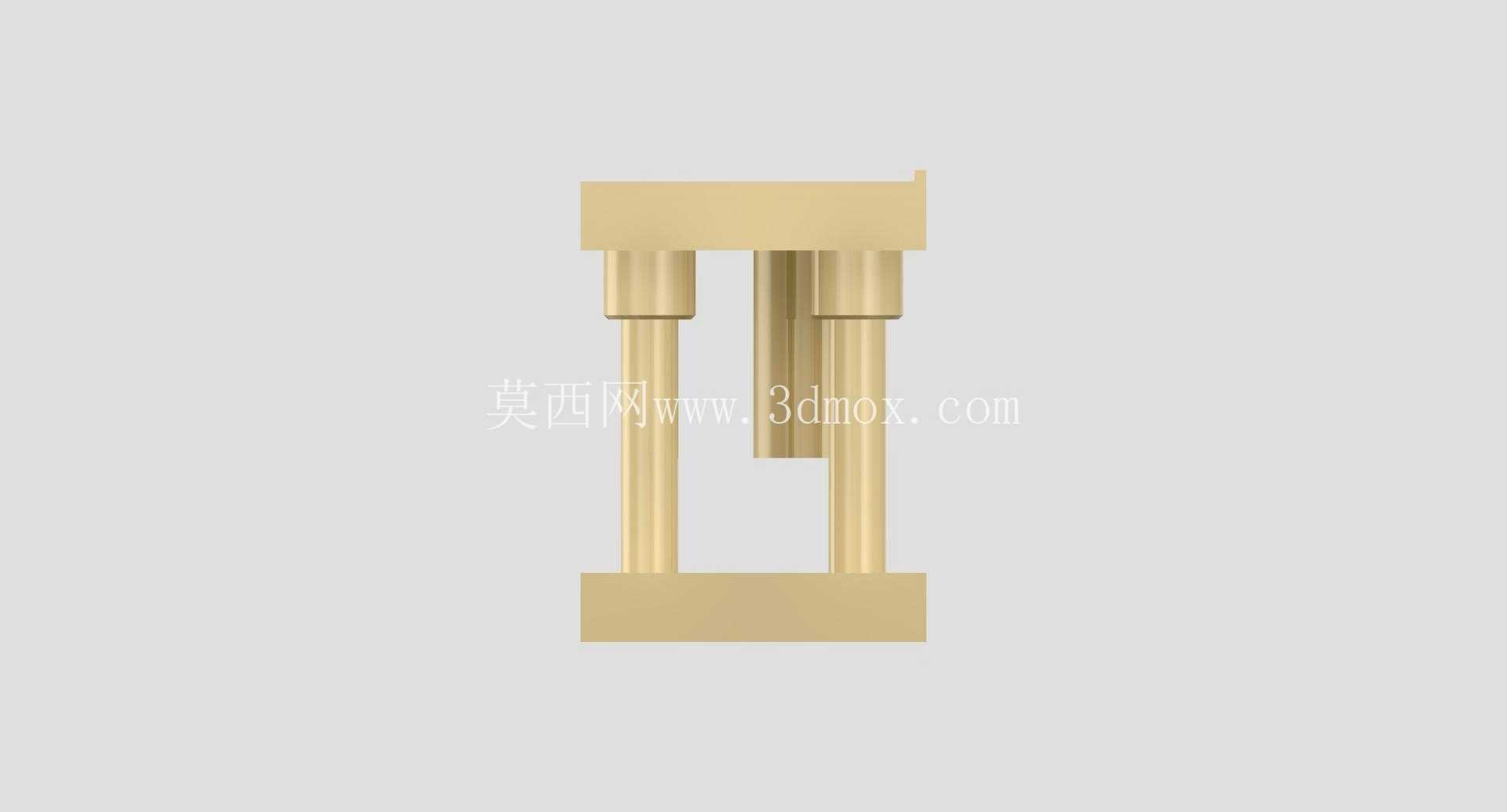

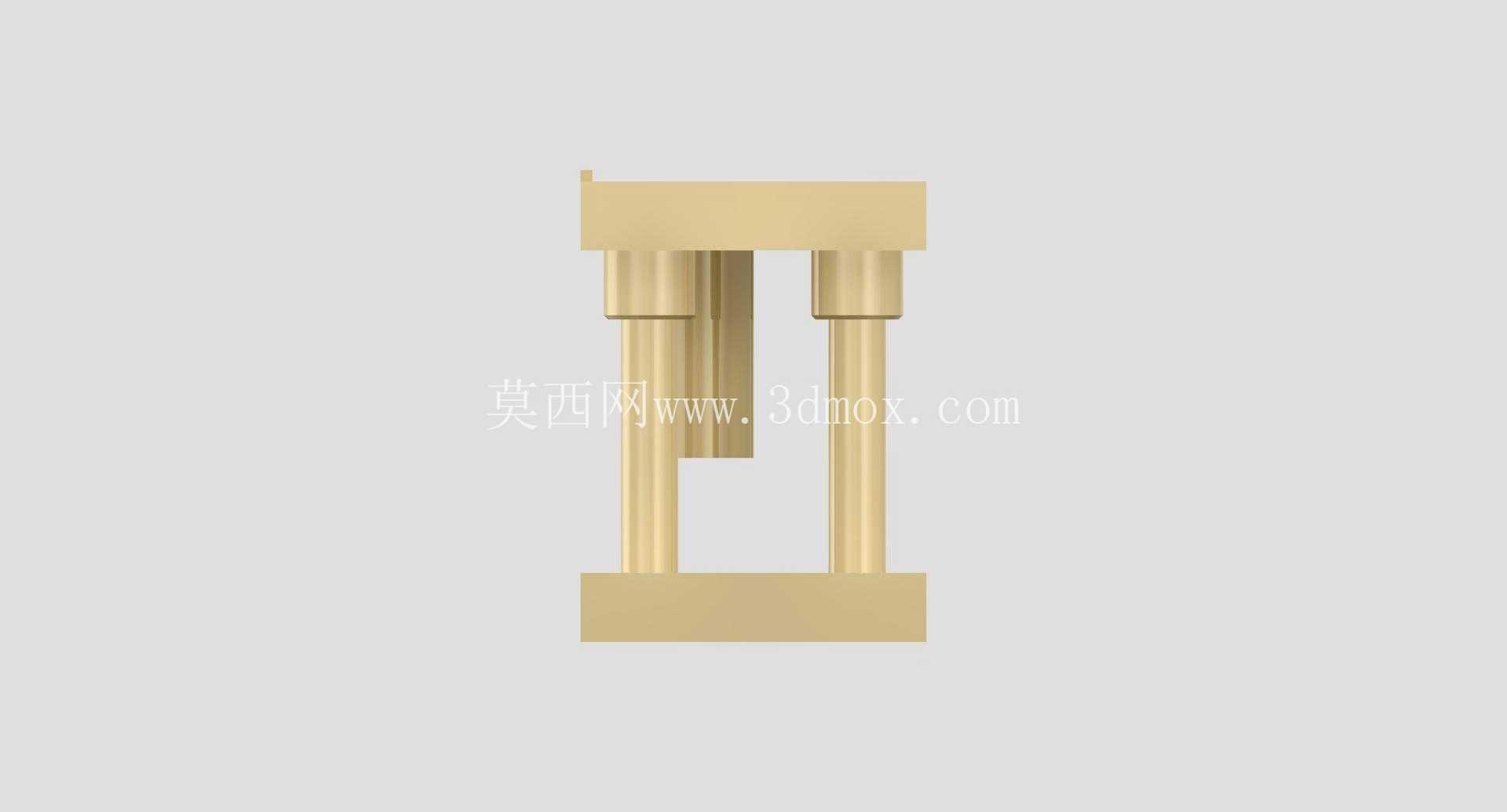

　　上下模板的厚度经过受力校核，在压铸机锁模力作用下不会出现挠曲变形，模板表面预留了模具型腔安装位、浇道开设槽以及顶出机构过孔，不需要二次大规模加工就可以直接适配常规标准压铸模具的安装。中间的成型工位预留了足够的开合模行程空间，针对不同高度的压铸型腔，可以通过调整动模进给限位来适配，安装边界上，模板四角的固定孔位完全匹配对应吨位压铸机的工作台T型槽间距，不需要额外制作转接板就可以直接装夹固定，上下模合模后的总高度也符合常规压铸机的最小模厚要求，不会出现装夹后无法锁模的问题。

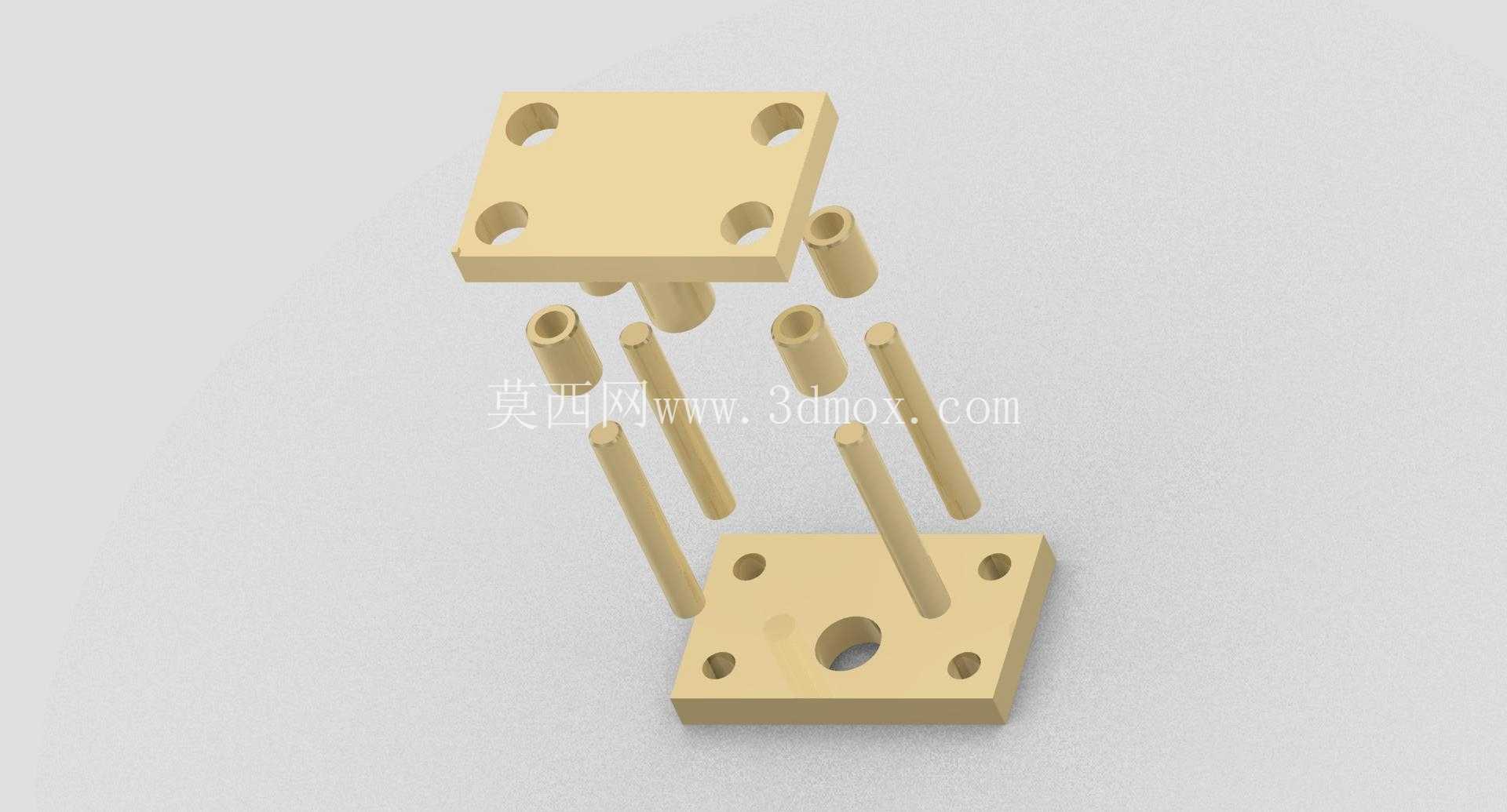

　　实际生产过程中，这套模架的导向结构可以承受压铸过程中铝液填充产生的侧向分力，避免型腔错位导致的铸件壁厚不均问题，模板上的定位销孔可以实现型腔模块的快速换装，针对不同批次的压铸件生产，只需要更换中间的型腔镶块，不需要整体拆卸模架，大幅缩短换模时间。导向柱的润滑槽设计在柱身中段，日常维护时只需要在润滑槽内加注高温润滑脂，就可以保证连续生产过程中导向动作顺畅，不会出现卡滞、拉伤的问题。下模板中心位置预留的顶出孔，适配压铸机标配的液压顶出机构，顶出力均匀分布在动模侧，开模后可以平稳将铸件从型腔中顶出，不会出现顶出变形、顶白的缺陷。整套结构没有多余的冗余设计，所有受力部位都做了圆角过渡处理，避免应力集中导致的模板开裂问题，在连续高温压铸的工作环境下，结构稳定性表现优异，适合中小批量压铸件的长期生产使用。
