基于Voron与Heron优化的Ultimaker打印机结构

桌面级FDM打印场景里，不少创客和小型工作室都会碰到原有设备成型效率不足、多材料切换兼容性差的问题，尤其是小空间作业环境下，多台设备堆叠摆放会挤占大量操作空间，单台设备的功能拓展就成了结构优化的核心方向。这套优化后的打印结构，核心是在原有Ultimaker经典框架基础上，融合Voron机型的运动刚性优势与Heron结构的紧凑布局特点，在不额外扩大设备整体占地边界的前提下，提升双喷头运动的稳定性，满足小批量高精度零件的快速生产需求。

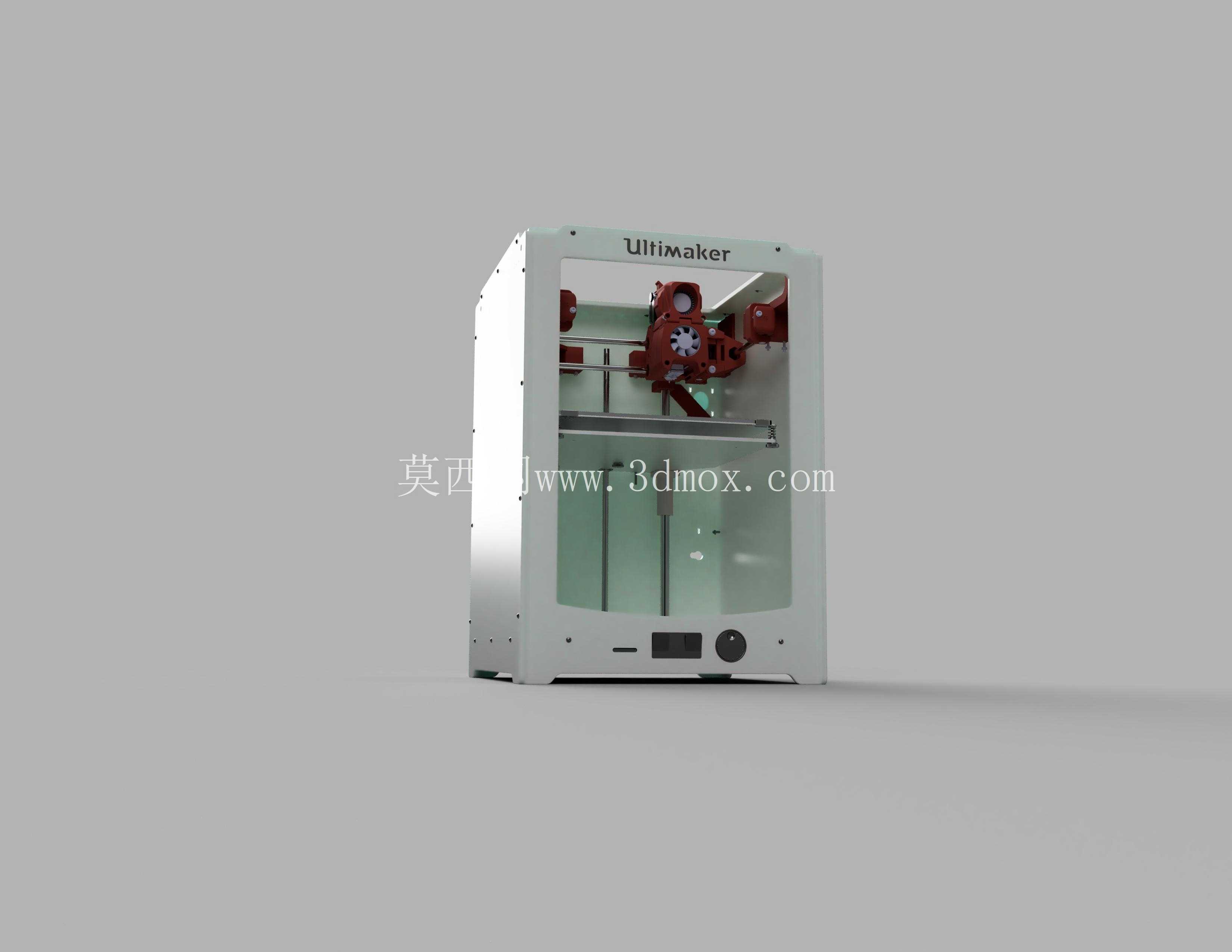

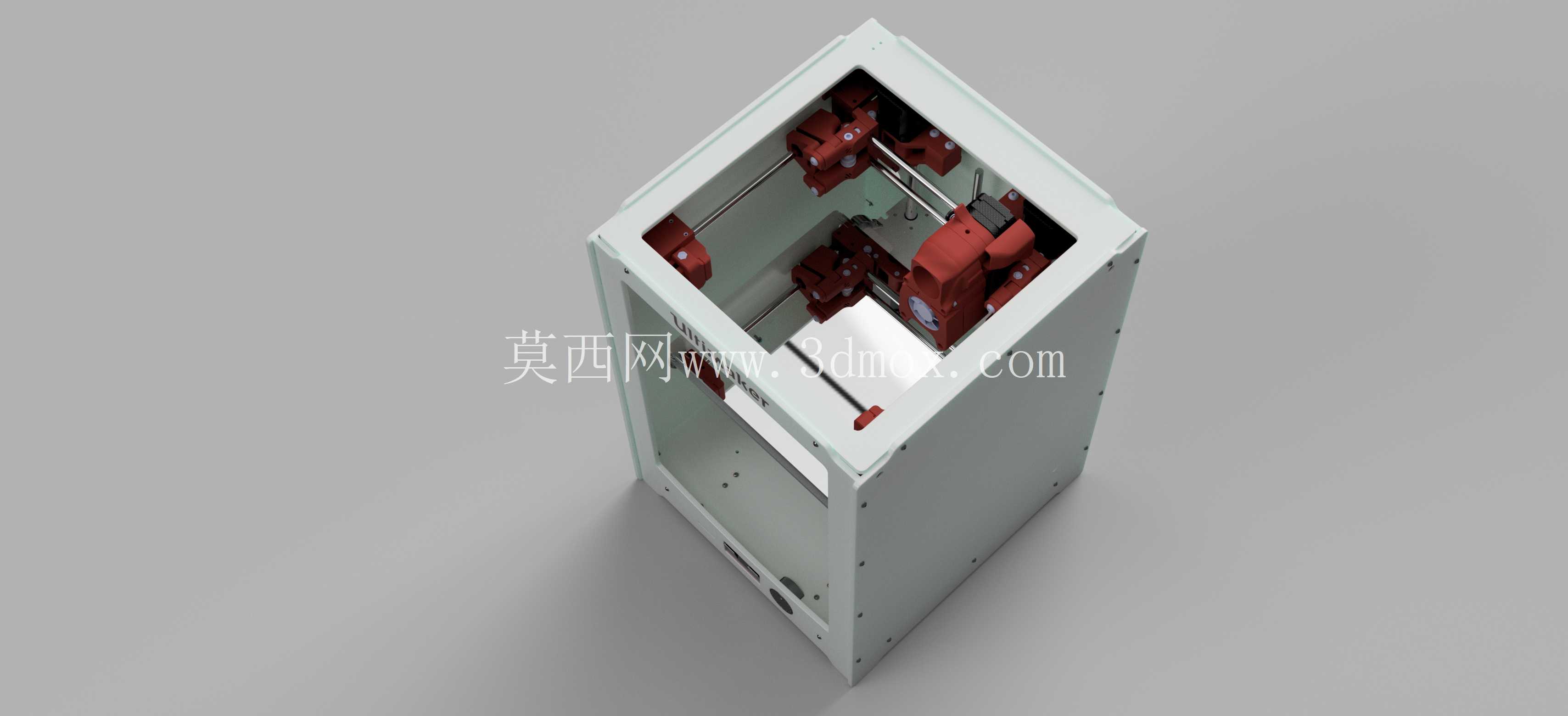

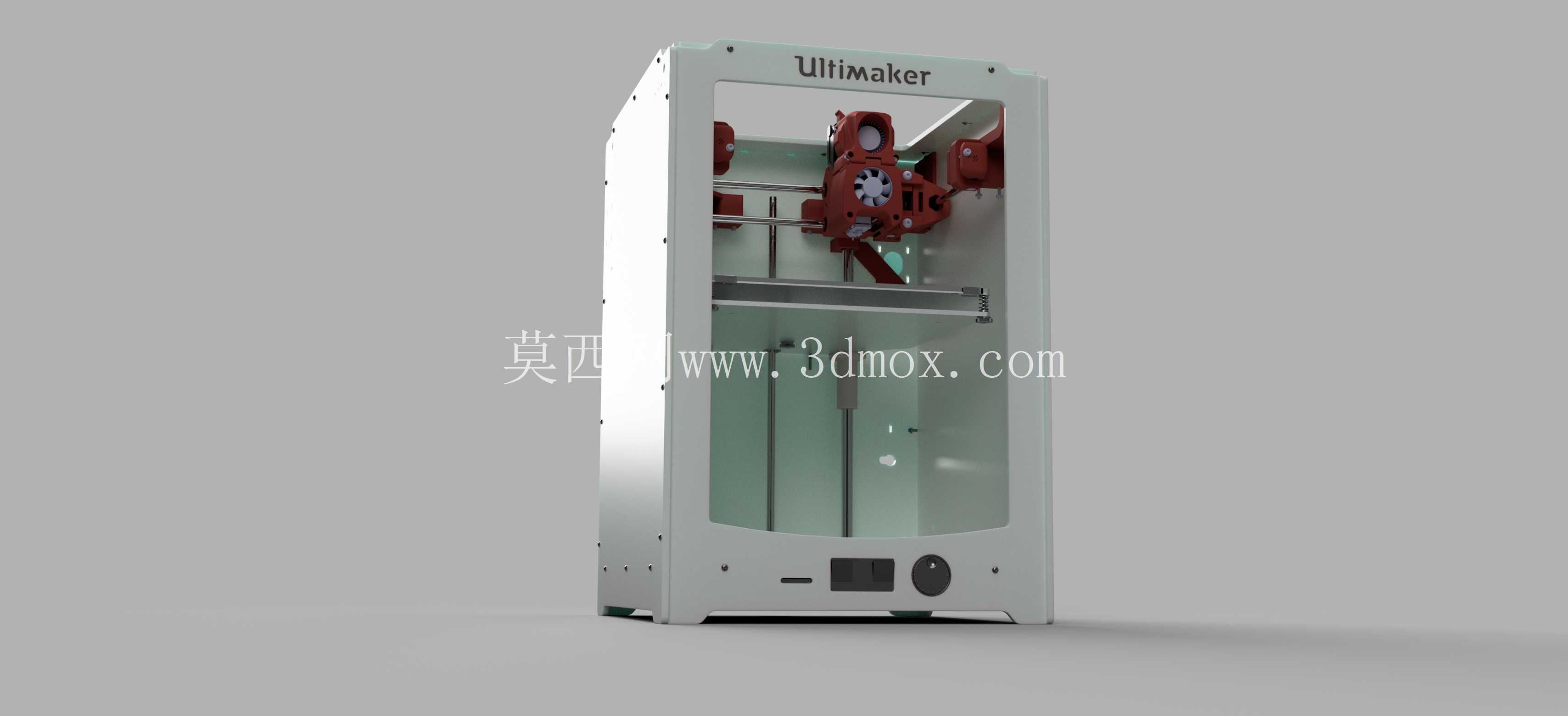

从实际使用场景来看，优化后的结构适配桌面级作业的安装边界，整体外框沿用原有Ultimaker的立式封闭框架设计，宽度控制在常规桌面可容纳的400mm区间内，深度不超过350mm，高度维持在500mm左右，不需要额外改造工作台面就能直接放置，适配多数个人工作室、高校创客空间、小型加工服务点的工位布局。框架部分保留了原机型的铝型材拼接基础，在X轴运动导轨的安装位做了加强处理，参考Voron机型的直线导轨固定方式，把原有光轴传动的间隙控制在0.02mm以内，解决高速打印时喷头抖动带来的层纹问题，打印PLA、PETG等常规耗材时，运动速度可以提升30%左右，不会因为刚性不足出现打印件错位的情况。

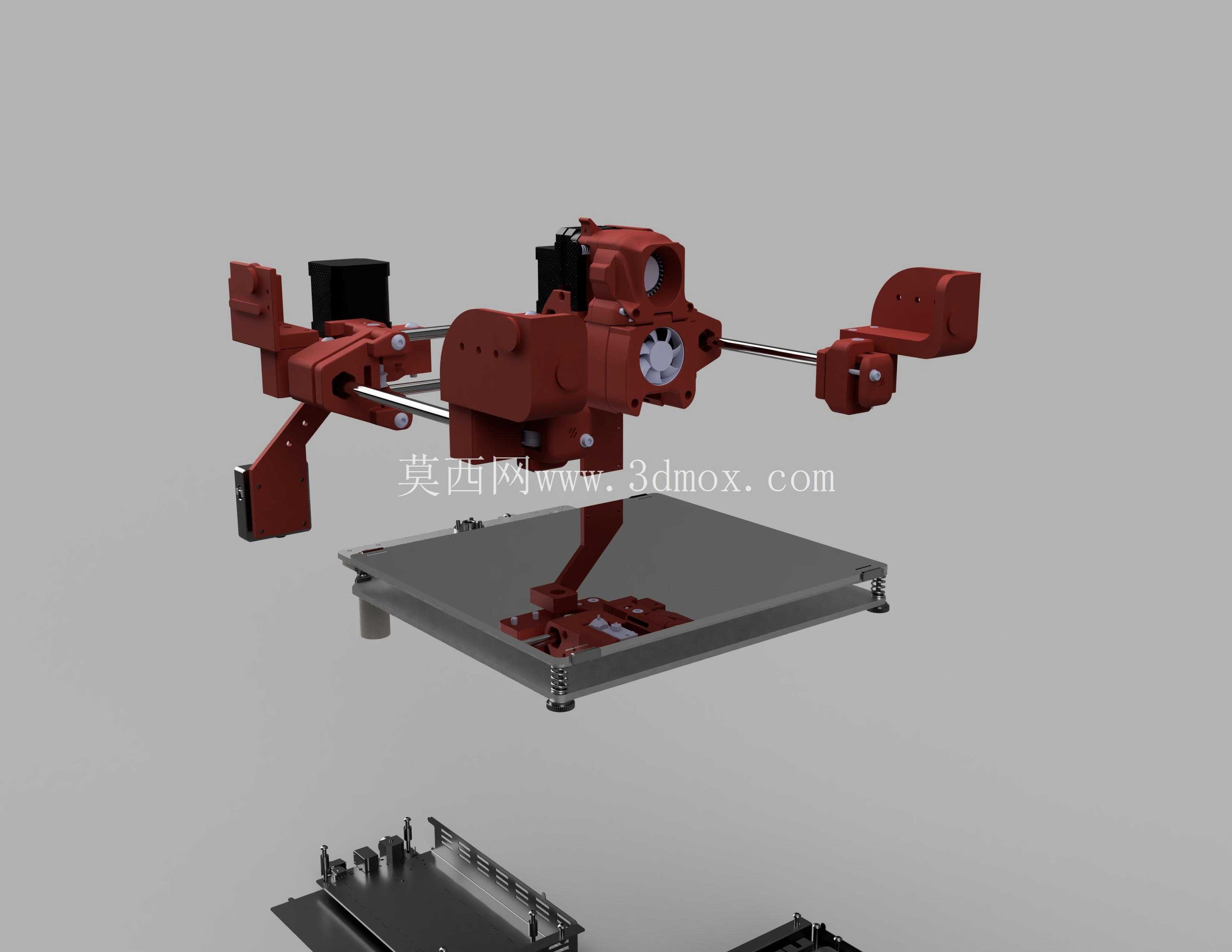

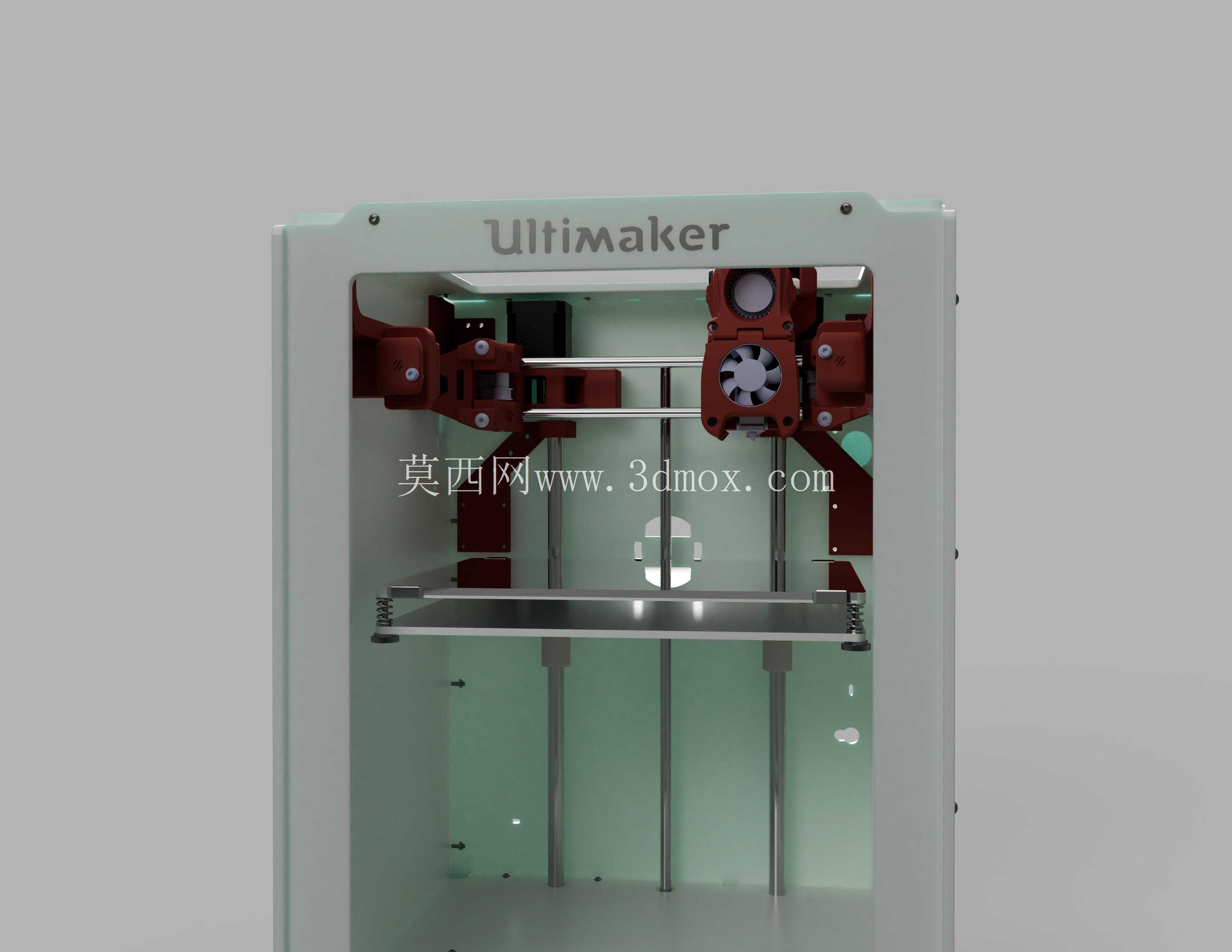

双喷头组件的布局是这次结构调整的重点，参考Heron结构的喷头排布逻辑，将两个挤出喷头的间距控制在合理范围内，既避免双喷头打印时的剐蹭问题，又能减少换料移动的空行程。喷头安装座做了模块化设计，不需要拆解整个X轴组件就能单独更换挤出头或者散热组件，日常维护时只需要松开两个固定螺丝就能完成喷头拆卸，比原机型的维护效率提升不少。散热风道部分也做了针对性优化，针对喷头周边的热辐射区域做了导流设计，打印ABS等易翘曲耗材时，能精准控制成型区域的温度场，减少边角翘曲的概率，同时不会因为风道直吹导致耗材冷却不均出现层间剥离。

Z轴传动部分保留了原机型的丝杆传动结构，但在丝杆固定座的位置增加了预紧调节结构，长期使用后出现丝杆间隙时，不需要拆解整个Z轴组件就能手动调整预紧量，保证Z轴运动的同轴度，避免打印件出现层纹偏移、Z轴错位的问题。成型平台的调平结构做了微调，在原有手动调平旋钮的基础上增加了辅助定位触点，初次调平的时间可以缩短到原来的三分之一，更换不同厚度的打印平台时也能快速完成对位，不需要反复调整喷嘴高度。设备内部的走线全部做了隐藏式处理，沿着铝型材的槽位布置拖链，运动过程中不会出现线缆剐蹭打印件、拉扯接头的问题，长时间连续作业时的线缆故障率明显降低。

从功能适配性来看，这套优化结构完全兼容原有Ultimaker的耗材进料系统，不需要更换进料组件就能适配1.75mm规格的各类常规FDM耗材，同时预留了近程挤出的安装位，如果后续需要打印TPU等柔性耗材，只需要加装近程挤出组件就能完成升级，不需要重新设计整个喷头安装结构。设备的电控箱安装位保留在机身背部，尺寸和原机型完全匹配，原有控制主板、电源模块都可以直接沿用，降低结构升级的改造成本，对于已经持有Ultimaker设备的用户来说，只需要更换优化后的运动组件和框架加强件就能完成升级，不需要整台设备更换。

实际生产场景中，这套结构可以满足小批量手板件、工装夹具、定制化零件的快速打印需求，单台设备的连续作业时长可以稳定维持在200小时以上，不会因为结构刚性不足出现精度衰减。针对小空间作业的需求，整个设备的外框没有额外突出的部件，靠墙放置时只需要预留100mm的背部散热空间就能正常运行，多台设备并排摆放时，相邻设备的间距只需要保留50mm的操作空间即可，比同打印尺寸的其他机型节省至少30%的工位空间。框架的封闭面板预留了透明观察窗的安装位，既可以维持成型腔的温度稳定，又能随时观察打印状态，不需要频繁打开舱门影响内部温度场。

结构设计过程中，所有安装孔位都做了公差匹配，按照IT7级加工精度预留装配间隙，3D打印制作的结构件也能完成装配，不需要额外进行二次加工。运动部件的重量做了针对性优化，X轴运动组件的整体重量比原机型降低了15%，高速运动时的惯性更小，启停过程中的位置偏差控制在0.01mm以内，打印薄壁零件时的尺寸精度可以稳定控制在±0.1mm区间内。所有易损件的安装位都做了通用化设计，同步轮、皮带、直线轴承等部件都采用标准件规格，后期更换时不需要定制特殊配件，降低设备的长期使用维护成本。
