CR-10S PRO升级款3D打印机热端组装结构

在桌面级FDM 3D打印设备的实际运维与改装场景中，热端作为直接决定成型质量、打印稳定性与耗材适配范围的核心执行部件，其结构合理性直接影响设备的连续作业能力。这套针对CR-10S PRO机型开发的升级款热端组装结构，完全围绕桌面级设备日常使用中的常见痛点完成结构优化，适配个人创客工作室、小型手板打样车间、教育实训场景下的长时间打印需求，可兼容PLA、ABS、PETG等多种主流熔融沉积耗材的稳定挤出作业。

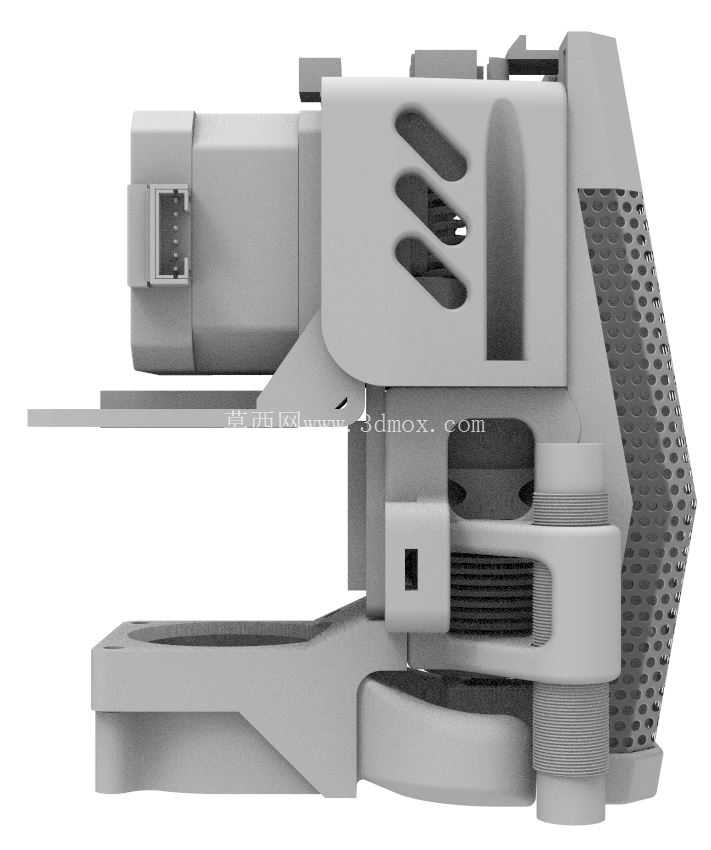

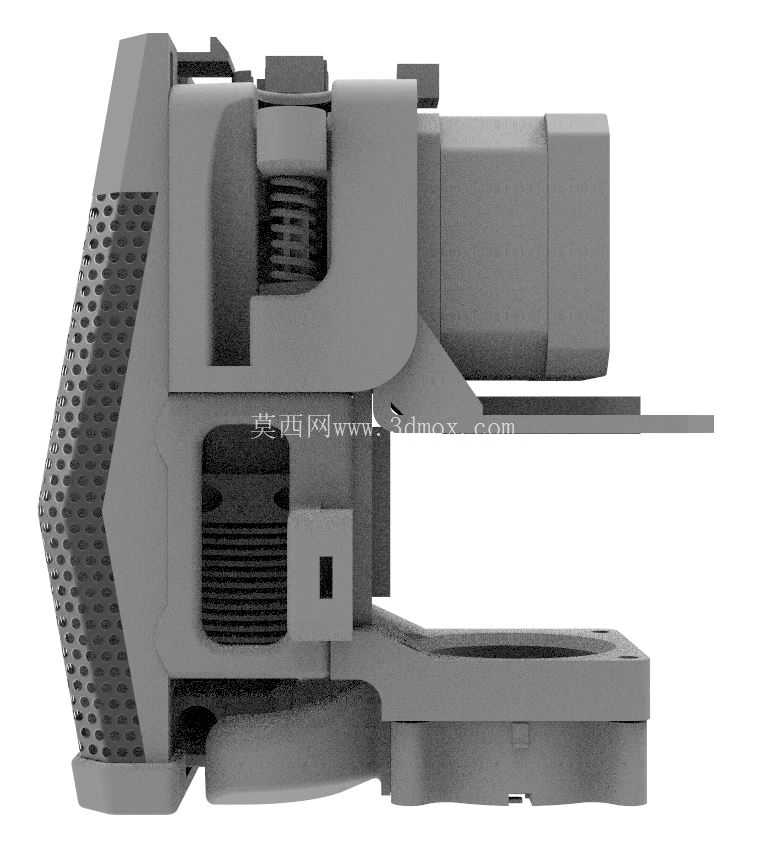

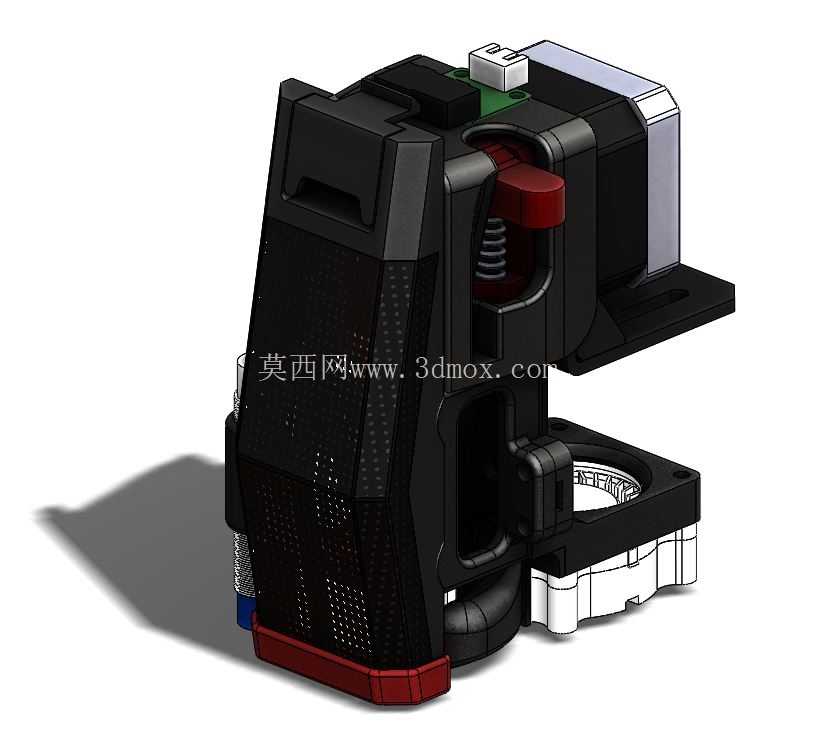

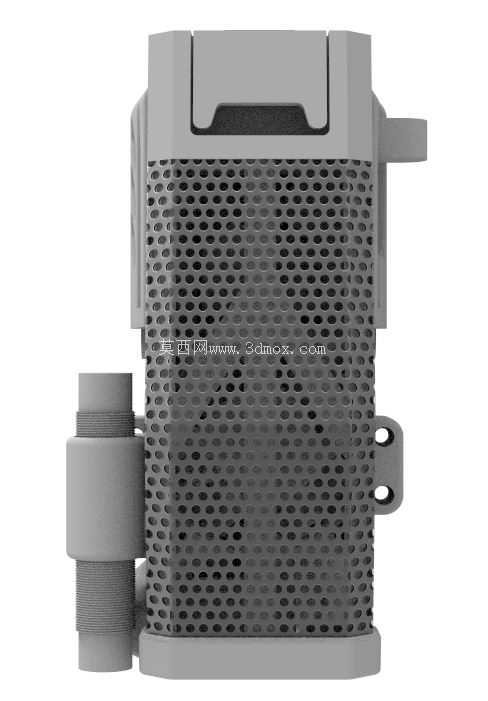

从实际功能逻辑来看，这套热端组装结构首先优化了散热端的气流组织设计，外层采用带密集冲孔的金属防护外罩，冲孔孔径与排布密度经过反复校核，既能够保证散热风扇产生的冷却气流均匀覆盖散热鳍片全区域，避免高温耗材在上料段提前软化引发的堵头故障，又能通过金属外罩形成物理防护，避免打印过程中脱落的耗材碎屑、外界杂物卷入散热风扇造成扇叶损坏，同时冲孔结构的风阻远低于传统格栅式防护罩，在相同风扇转速下可提升约15%的散热效率，保证喉管区域的温度梯度符合耗材熔融要求，减少冷端热量传导带来的挤出压力波动。

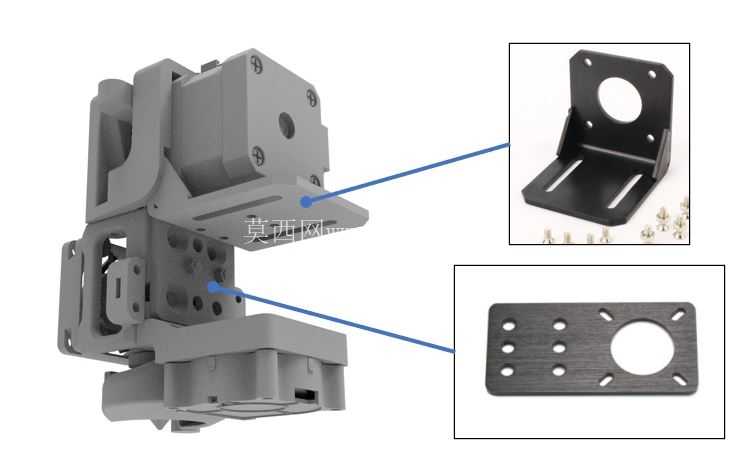

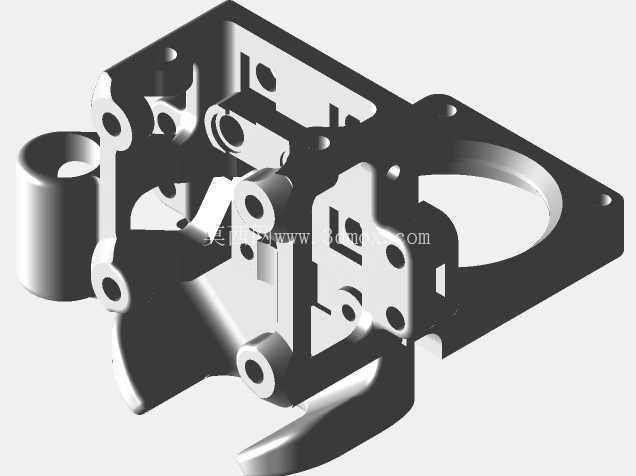

结构设计层面，这套组装结构采用模块化拼接思路，将加热块、喉管、喷嘴、散热鳍片、风扇固定座、快插接头安装位做了集成化处理，所有安装孔位完全匹配CR-10S PRO原机的安装边界，不需要对原机的X轴滑车、走线槽、风机支架做额外打孔或切割改装，用户在替换原机热端时可直接沿用原机的固定螺丝与接线端子，大幅降低改装的操作门槛。其中快插接头的安装位做了同轴度优化，进料通道的直线度公差控制在0.02mm以内，可减少耗材进料过程中的阻力，避免柔性耗材进料时出现的弯折、堵料问题；加热块的安装位预留了通用型热敏电阻与加热棒的固定槽，可兼容市面上绝大多数标准规格的温控配件，降低后期运维的配件采购成本。

安装边界与尺寸适配方面，这套热端组装结构的整体外形尺寸在原机热端的安装轮廓范围内做了紧凑化处理，横向宽度比原机热端缩小3mm，可有效减少打印过程中热端与已成型模型轮廓的剐蹭概率，尤其在打印大尺寸悬空结构、薄壁结构时，能够避免热端外罩刮蹭尚未完全冷却的模型表面，提升成型件的表面质量。喷嘴的伸出长度经过校准，与原机的自动调平传感器触发距离完全匹配，替换后不需要重新调整调平传感器的安装高度，可直接沿用原机的调平参数完成校准，减少改装后的调试工作量。散热风扇的接线位置做了走线避让设计，线材可顺着原机的走线槽排布，不会在X轴往复运动过程中出现线材拖拽、与传动皮带干涉的问题。

从实际使用场景的适配性来看，这套升级结构针对原机热端长时间高温作业下的散热不足问题做了定向优化，散热鳍片的有效散热面积比原机提升22%，在持续24小时以上的长时间打印作业中，冷端温度可稳定维持在耗材玻璃化转变温度以下，不会出现耗材软化返流造成的喉管堵塞问题，适配工业级手板打样场景下的连续作业需求。同时金属外罩的结构强度远高于原机的塑料外罩，在日常维护、喷嘴清理、耗材更换过程中，不会因为轻微磕碰造成外罩变形、风扇移位的问题，整体结构的耐用性更适合高频使用的作业场景。喷嘴与加热块的连接位置做了密封面优化，可减少高温耗材从连接缝隙渗漏的问题，降低日常维护的清理频次。
