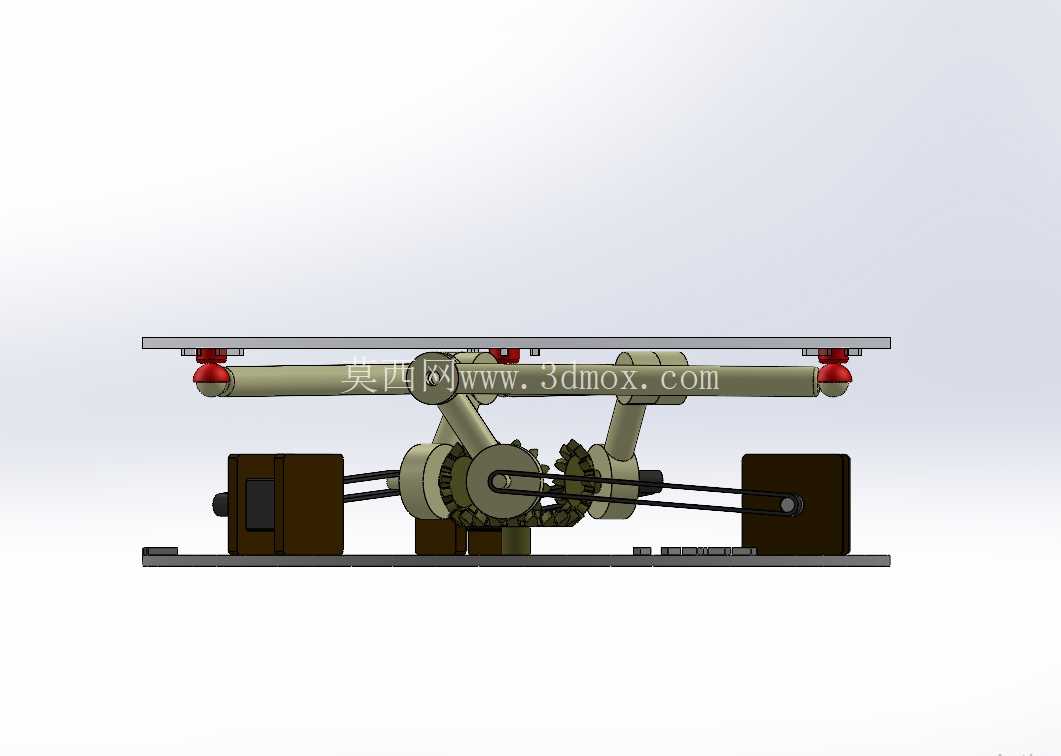

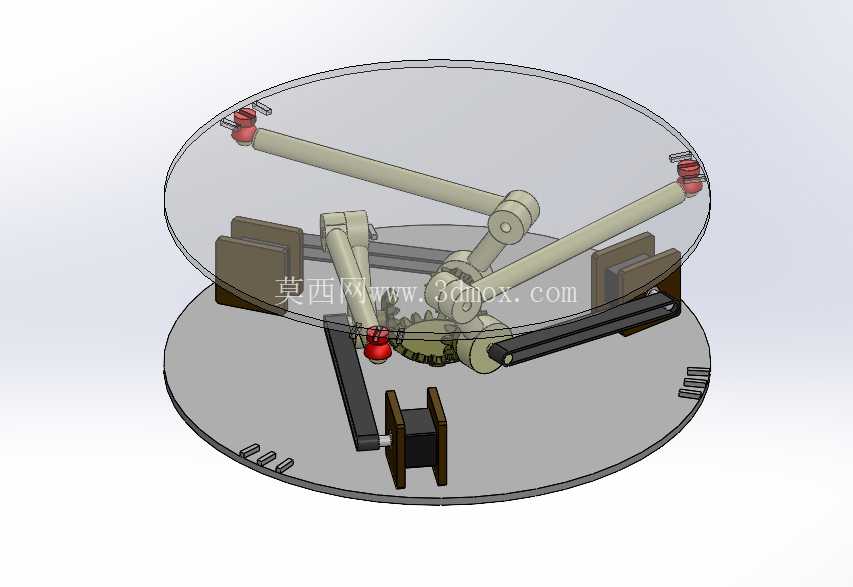

径向斯图尔特单自由度并联机械臂结构

　　这套径向布置的斯图尔特构型单自由度并联机械结构，核心应用场景集中在小行程高频次的精密点位作业工位，常见于3C电子零部件的压装对位、小型工件的姿态微调、轻工产线的定点拾取工位，区别于常规串联臂的大活动范围设计，该结构将所有驱动单元集中布置在底部安装基座上，运动部件惯量被大幅压低，适合每分钟上百次往复的高节拍作业工况。从实际用途来看，该结构并非追求多自由度的全空间运动，而是通过径向对称布置的连杆支链，将底部双驱动单元的旋转运动，转化为顶部平台沿固定轨迹的单自由度受控运动，运动过程中支链的受力均匀分布在六个铰接点上，没有串联结构常见的悬臂弯矩累积问题，长时间运行的关节磨损量比同负载串联臂低四成左右。功能特性层面，该结构采用对称双齿轮同步传动设计，两个驱动单元通过同步带连接齿轮组，保证两侧输入扭矩完全同步，避免了单驱动带来的偏载问题；连杆与上下平台的铰接点采用球铰结构，可自动补偿加工装配带来的微小位置误差，降低零件加工精度要求，减少装配调试周期；底部的驱动单元全部固定在下层安装板上，运动时只有连杆和顶部平台做受控运动，整机的重心始终落在底部安装板的中心区域，不需要额外加装配重块就能保证运行稳定性。

　　设计思路上，该结构没有沿用常规斯图尔特平台六驱动全自由度的方案，而是针对单自由度往复作业的特定工况做了构型简化，将原本需要六个独立伺服驱动的运动解耦为双电机同步驱动，大幅降低了控制算法的复杂度，也减少了驱动元件的采购成本；支链长度经过参数化优化，在保证顶部平台运动行程满足工位需求的前提下，尽可能缩短了连杆力臂长度，让驱动单元的输出扭矩可以直接传递到作业端，减少传动过程中的力损耗；上下两层安装板都预留了标准的T型槽安装位，上层平台可以快速适配不同的作业末端，比如夹爪、吸盘、压头，下层基座可以直接固定在标准铝型材工作台上，不需要额外设计转接安装板。

　　外形尺寸与安装边界方面，整套结构的横向宽度控制在常规小型工位的允许范围内，底部安装板的固定孔位间距匹配行业通用的40系列铝型材安装孔距，安装时不需要对现有产线的工作台做大规模改造；顶部平台的运动行程被严格限制在安全范围内，不会超出下层基座的投影区域，运行时不会和周边的工位设备产生运动干涉；所有传动部件都布置在上下两层安装板之间的区域，外侧可以直接加装透明防护外罩，满足产线的安全防护要求，不需要额外预留过大的安全避让空间。

　　在实际选型适配时，该结构适合负载在5公斤以内的轻作业场景，因为支链采用对称布置，即使末端负载存在一定的偏置，也能通过各支链的受力分载保证运动精度，不会出现串联臂末端偏载带来的低头问题；齿轮传动侧预留了间隙调整机构，长时间运行出现传动间隙后，可以通过调整齿轮中心距来补偿间隙，不需要更换核心传动零件，后期维护成本较低；铰接点的球铰采用标准通用件，损坏后可以直接采购替换，不需要定制非标零件，减少设备停机维护的时间。
