三角布局Delta并联执行机构结构设计

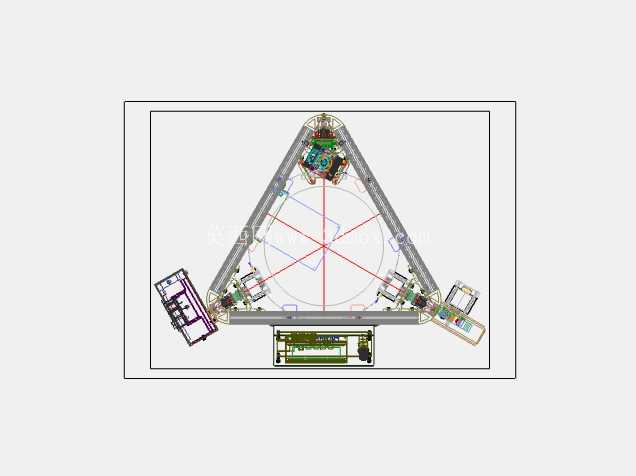

这套三角构型的并联运动机构，核心采用Delta经典运动学原理做适配性优化，在3C电子小件分拣、食品行业快速装盒、医药行业泡罩包装取放这类对节拍要求严苛的场景中，相比传统串联关节臂，能在相同负载下实现更高的运动加速度，减少工位等待时长。整套机构的安装边界以正三角形为基准轮廓，三个驱动臂均匀分布在三角框架的三个顶点位置，固定安装面可直接对接铝型材搭建的设备机架，不需要额外做复杂的转接工装，安装孔位按照通用工业型材的槽距做匹配，现场装配时能快速完成定位锁紧。

从结构设计逻辑来看，三个主动臂均采用轻量化的硬质铝合金加工成型，臂身做了等强度的挖槽减重处理，在保证臂杆刚性的前提下尽可能降低运动惯量，避免高速启停过程中出现臂杆震颤影响定位精度。从动臂部分采用平行四边形连杆结构，每一组从动臂都通过高精度的球铰与主动臂、末端动平台连接，球铰的配合间隙控制在微米级，能保证三个臂的运动同步传递到末端平台时，不会出现附加的转动自由度，确保末端执行器始终保持水平姿态，适配吸盘、夹爪等不同的末端执行件安装需求。

末端动平台的安装面预留了标准的螺纹孔阵列，可以直接对接不同规格的气动夹爪、真空吸盘组或者视觉检测模组，不需要额外加工转接板，缩短末端执行件的换型调试周期。整套机构的运动范围覆盖三角框架中心区域的圆柱形工作空间，在工作空间边界位置也能保证额定的负载能力，不会因为臂杆处于极限伸展位置就出现负载能力骤降的问题，在做产线布局时可以根据工作范围的边界来调整物料的摆放位置，避免出现运动死点。

框架部分采用标准工业铝型材拼接而成，型材的槽道内可以直接布设驱动电机的线缆、气管，不需要额外设计走线拖链的安装位置，整体外观更整洁，也能避免运动过程中线缆与臂杆发生干涉。三个驱动单元的安装座做了一体化的铣削加工，保证三个安装面的平面度与位置度公差，从加工基础上减小装配误差带来的运动学参数偏差，降低后续运动学标定的工作量。

在实际应用场景中，这类并联机构常搭配视觉定位系统使用，前端相机识别传送带上无序摆放的小件物料后，控制系统将坐标信息传递给机构的运动控制器，三个驱动臂协同运动，带动末端执行器快速到达取料位置，完成取料后再快速移动到放料点位，整套动作循环可以在0.3秒内完成，完全匹配高速产线的节拍要求。相比同负载等级的串联机器人，这类三角构型的Delta机构整体占用的安装空间更小，不需要预留很大的臂杆回转空间，适合在空间紧凑的自动化产线上集成使用。

设计过程中对臂杆的运动干涉做了全行程的仿真验证，在整个工作空间范围内，三个臂杆之间、臂杆与框架之间都不会发生碰撞，同时在驱动端设置了软限位与硬限位双重保护，避免调试过程中出现超程运动损坏机构部件。关节处的铰接点都预留了润滑注油孔，日常维护时不需要拆解机构就能完成润滑保养，降低设备运维的工作量。整套机构的重心落在三角框架的中心位置，安装到机架上后整体稳定性更好，高速运动时不会产生明显的机架晃动，不需要额外做很重的配重基础就能满足运行稳定性要求。
