Q版迪迦奥特曼铸造用三维造型设计

这款Q版迪迦奥特曼造型，最初的设计定位是面向潮玩铸造生产环节的母模参考，适配小型精密铸造工艺的量产需求，区别于常规等比例手办的复杂分件逻辑，整体造型做了一体化的结构优化，尽可能减少铸造过程中的披缝、粘砂缺陷，降低后续打磨工序的工作量。从实际生产场景来看，这类IP类铸造造型主要用于金属材质潮玩摆件、文创纪念周边的开模打样，也可作为石膏、树脂类浇注成型的参考原型，适配小批量文创产品的快速生产需求，在文旅周边定制、IP衍生手办开发的场景中，这类简化结构的造型能大幅缩短开模周期，降低小批量生产的成本门槛。

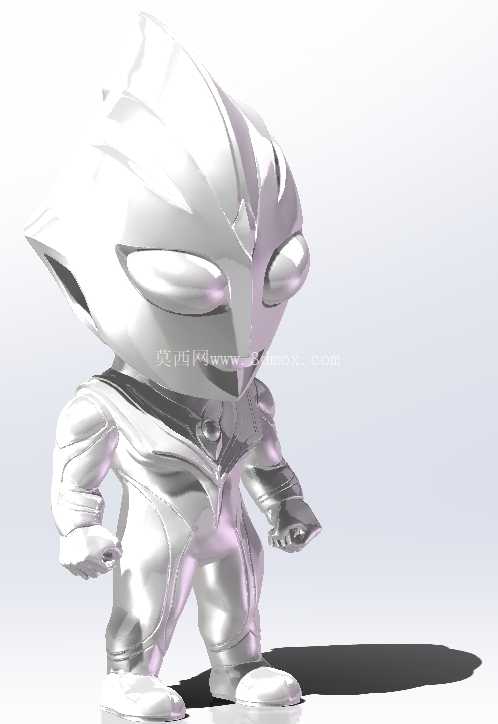

设计过程中首先对人物轮廓做了圆润化处理，所有外凸的棱角都做了R2-R5的圆角过渡，一方面是还原Q版造型的可爱质感，更核心的考量是避免铸造过程中尖角位置产生浇不足、冷隔缺陷，同时防止后续使用过程中尖锐边角造成磕碰划伤，符合文创摆件的安全设计要求。整体造型的重心做了下沉调整，底部接触面做了直径32mm的平整安装基准面，不需要额外增加支撑脚就可以稳定放置在平面台面上，安装边界控制在整体高度120mm、最大宽度75mm的范围内，适配常规小型铸造模的模框尺寸，不需要定制特殊规格的模架就能完成装模，适配现有小型精密铸造生产线的通用工装。

造型表面的细节做了分层简化处理，人物面部的轮廓、胸甲的标志性纹路都做了0.8mm的浅凸起设计，既保留了IP的识别特征，又不会因为纹路过深导致铸造时产生气孔、夹渣缺陷，纹路的脱模斜度统一设置为3度，确保开模时可以顺利脱模，不会出现拉模、崩缺的问题。背部的轮廓做了平滑过渡处理，没有设计外凸的复杂装饰结构，减少模具抽芯的结构复杂度，整套造型只需要前后模对开就可以完成成型，不需要额外设计滑块、斜顶结构，大幅降低了模具的加工成本和后期维护难度。

从铸造工艺适配性来看，造型的壁厚做了均匀化处理，整体壁厚控制在3.5-4mm之间，没有出现壁厚突变的位置，避免浇注过程中因为冷却速度不一致产生缩孔、变形缺陷，所有内凹的位置都做了圆弧过渡，不存在清根困难的死角，方便后续抛丸、抛光工序的加工。底部的基准面预留了0.2mm的加工余量，铸造完成后只需要简单精铣底面就可以保证放置的平整度，不需要大面积的后加工处理。

在实际建模过程中，所有曲面都做了G1连续的顺滑处理，没有出现碎面、尖角的问题，导出的实体模型可以直接导入模流分析软件做浇注模拟，提前预判可能出现的卷气、冲砂位置，在模具设计阶段就提前做好排气槽、溢流槽的布局，减少试模过程中的修模次数。这类IP类铸造造型的设计核心，是在保留IP核心识别特征的前提下，最大程度适配铸造工艺的生产要求，平衡造型还原度和生产可行性，避免为了追求极致的细节还原导致生产良率过低、成本过高的问题，毕竟面向量产的工业设计，最终要落地到稳定的批量生产环节，而不是单纯的视觉展示。

另外考虑到后续可能的衍生改款需求，整个造型的特征做了参数化关联，比如头部的比例、手臂的姿态都可以通过参数调整快速修改，不需要重新搭建整体模型，方便后续快速推出不同姿态、不同尺寸的同系列产品，缩短系列化产品的开发周期。造型的分模线设置在人物侧面的中心位置，分模线位置刚好和造型的轮廓线重合，后续打磨处理后不会留下明显的分模痕迹，提升成品的外观质感。
