高扭矩工业双轴撕碎破碎设备结构设计

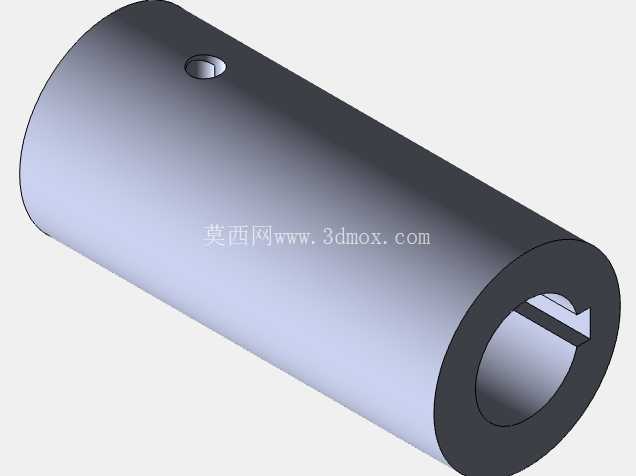

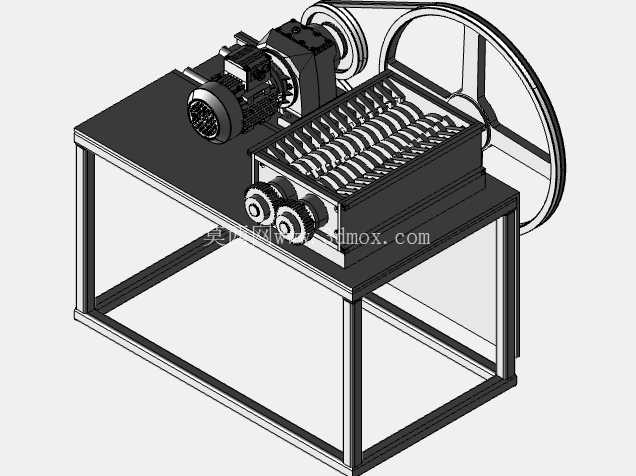

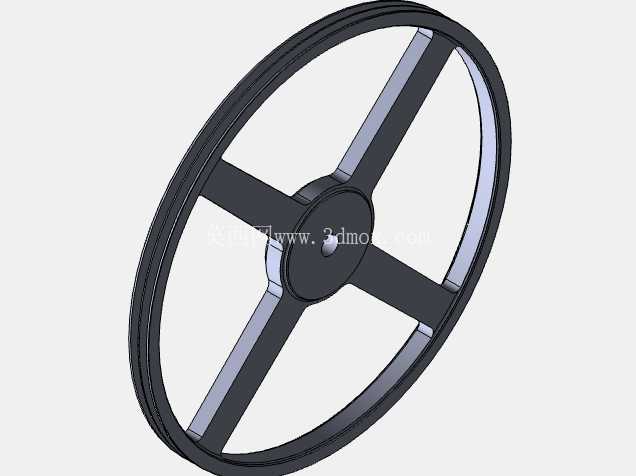

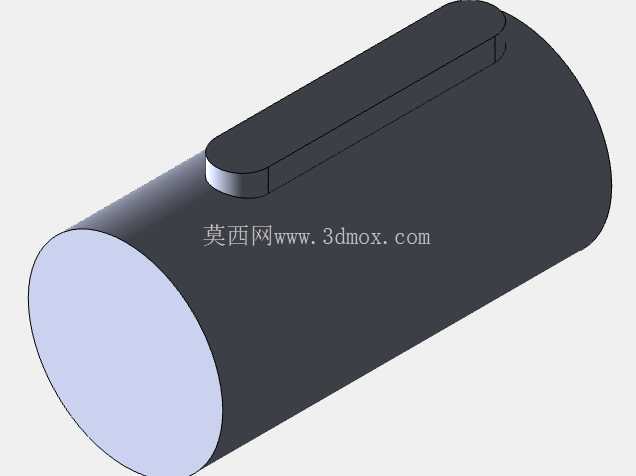

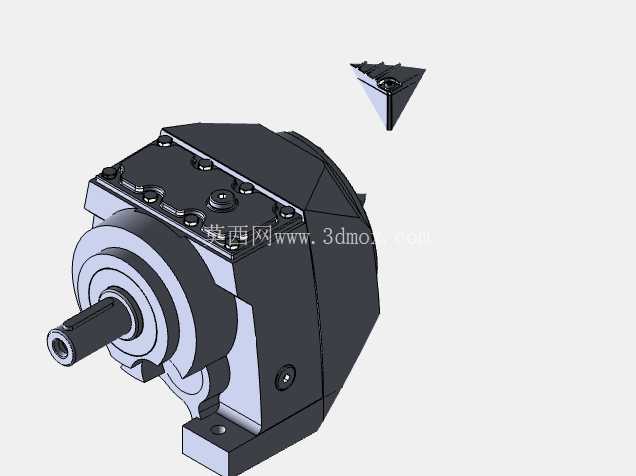

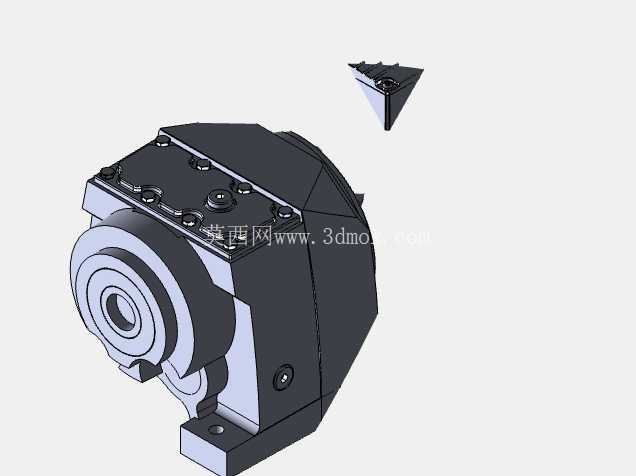

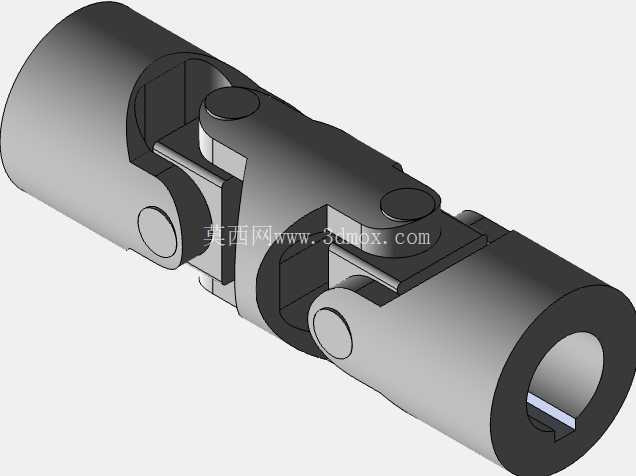

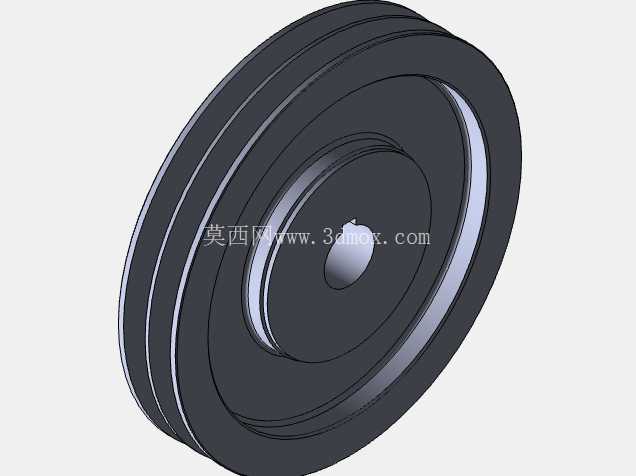

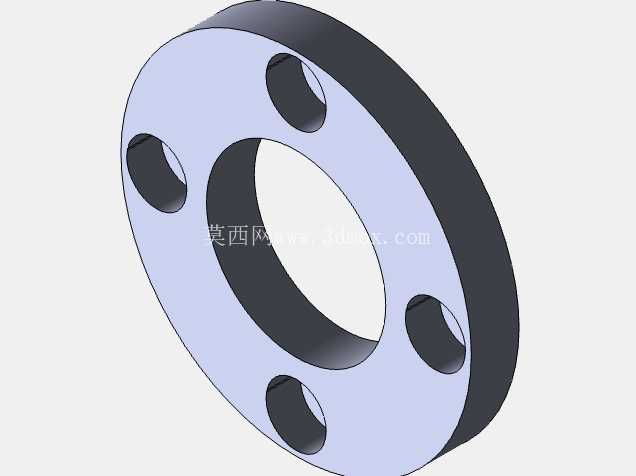

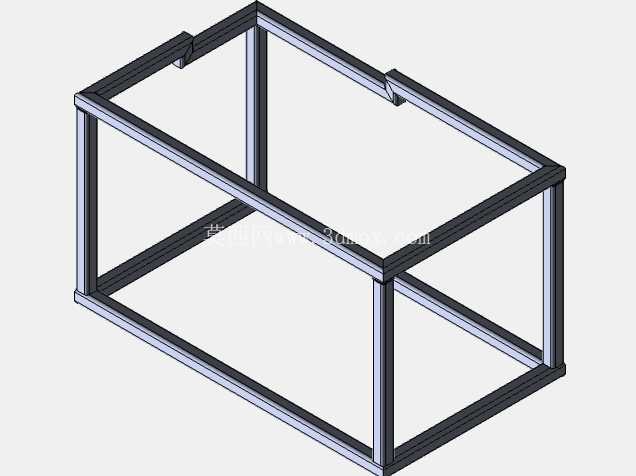

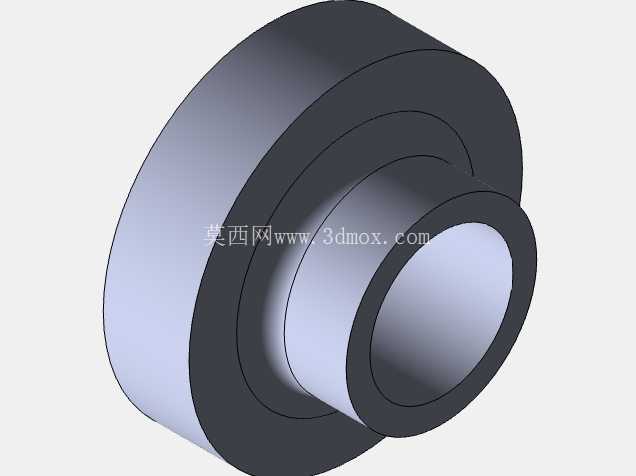

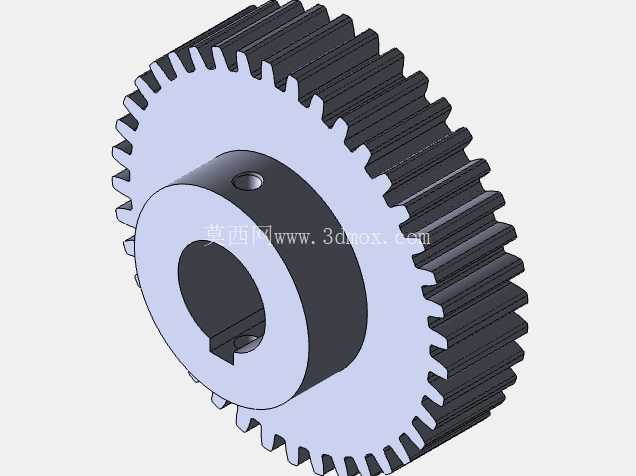

　　在固废处理、资源回收领域，针对韧性物料的破碎减容一直是产线前端处理的核心痛点，普通单轴破碎设备遇到缠绕性强、硬度不均的橡胶、轻金属、工程塑料边角料时，常出现卡料、刀头崩损、处理效率不达标的问题，这款双轴结构的重型撕碎破碎设备，正是针对这类难处理物料的工况需求完成的结构设计。从整体安装边界来看，设备采用方管焊接机架作为承载主体，机架底部预留了与生产线输送平台对接的安装孔位，整体重心落在机架下部的框型结构内，满负载运行时的抗振性能无需额外做混凝土基础加固，适配中小型回收站点、工厂边角料处理车间的场地条件，不需要对现有车间地面做大规模改造即可完成布设。传动系统的设计上，没有采用直连驱动的方案，而是选择三角带配合大直径皮带轮做一级减速，再通过啮合齿轮组将动力传递到两根平行布置的刀轴上，这种设计一方面可以通过皮带的打滑特性缓冲物料卡滞时的冲击载荷，避免电机堵转烧毁，另一方面大带轮的蓄能效应可以在刀头切入高硬度物料瞬间释放额外扭矩，配合10kW功率的驱动电机，30mm直径的刀轴可以输出足够的剪切力，应对厚度不超过10mm的轻薄金属件、整块橡胶料块都不会出现闷车问题。

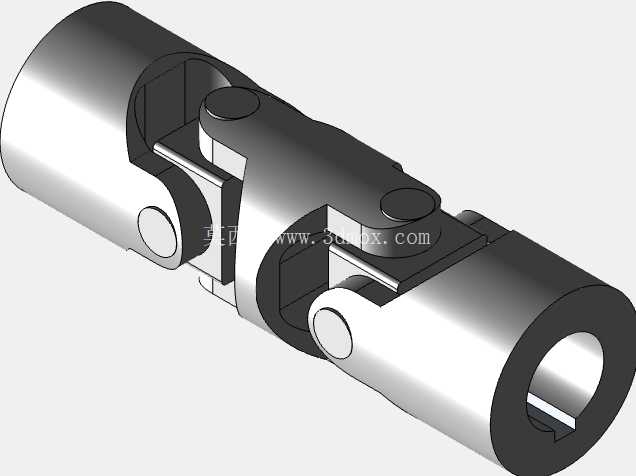

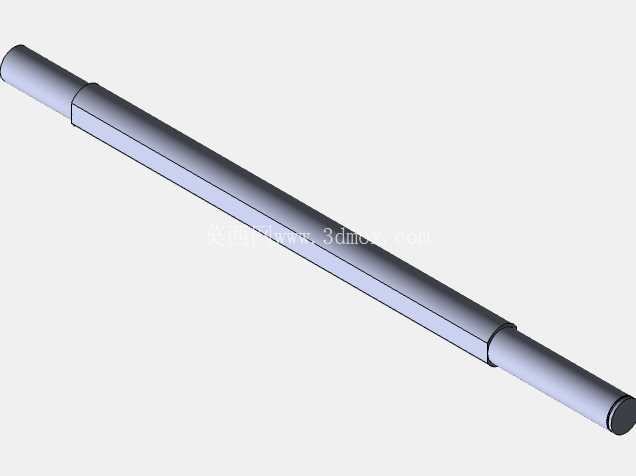

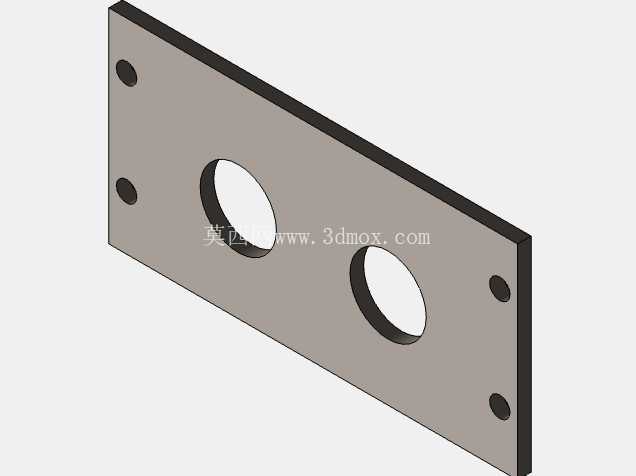

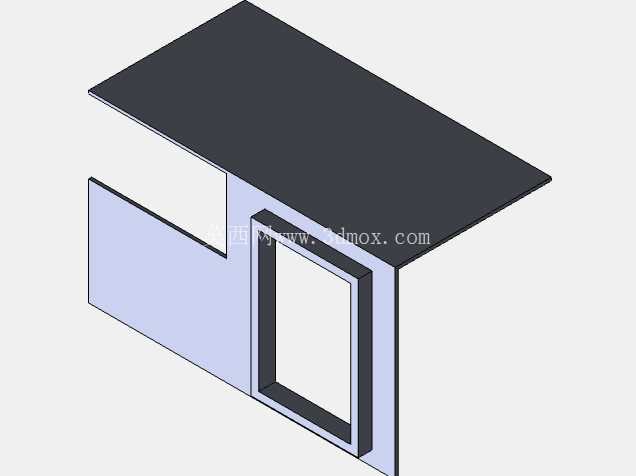

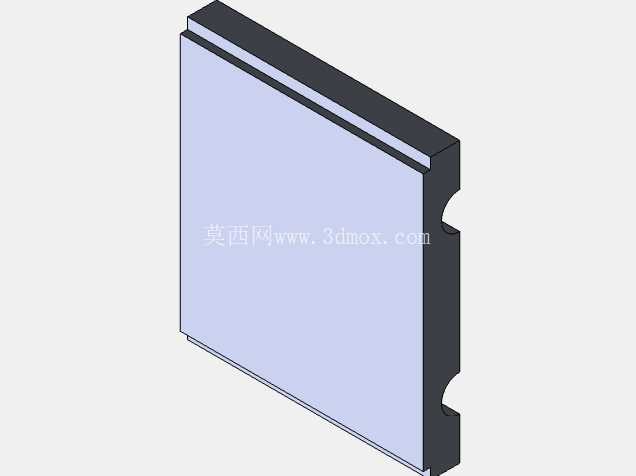

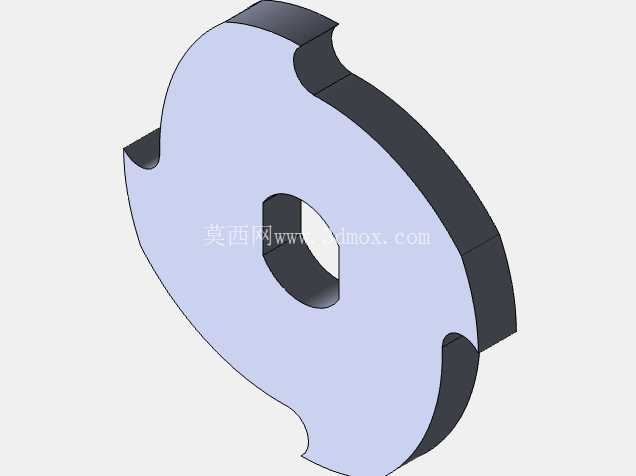

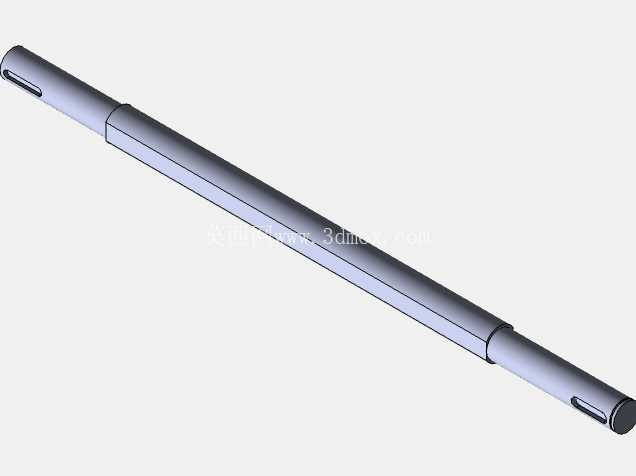

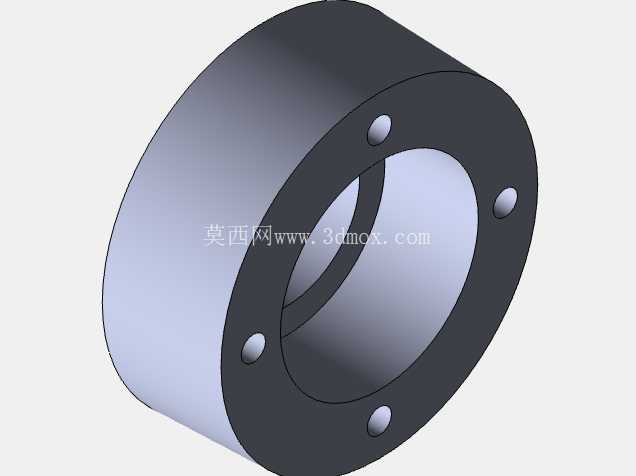

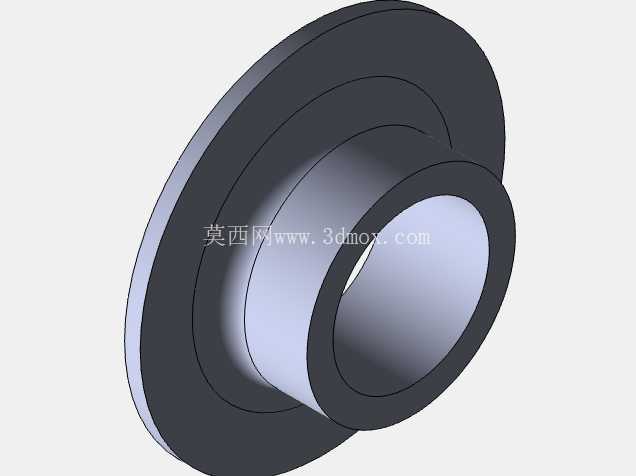

　　刀轴部分的设计是整个设备的核心，动刀采用错落排布的钩形刀头，相邻刀轴的刀头互相咬合，间隙控制在2mm以内，物料进入破碎腔后，会被旋转的刀头勾住、撕扯、剪切，最终形成尺寸均匀的碎料，不会出现长条形物料缠绕刀轴的问题；破碎腔的外壳采用加厚钢板折弯焊接而成，侧壁与刀轴两端的轴承座位置做了加强筋处理，长期承受破碎冲击也不会出现焊缝开裂、轴承座移位的问题。设备的维护设计也充分考虑了现场工况，皮带轮外侧设置了可拆卸的安全防护罩，日常检查皮带张紧度、更换皮带时不需要拆解主体结构，刀头采用螺栓固定的方式安装在刀轴的刀座上，单个刀头磨损后可以单独拆卸更换，不需要整根刀轴报废，大幅降低了长期使用的维护成本。

　　从实际应用场景来看，这款设备既可以单独作为小型回收站的核心破碎设备，处理回收来的塑料管材、废旧轮胎胶块、轻薄金属边角料，也可以接入自动化固废处理产线，作为前端粗破碎单元，为后续的细碎、分选工序提供尺寸合格的进料，出料粒度可以通过调整刀头排布密度、刀轴转速来适配不同的后端处理需求，比如做RDF燃料制备时可以调大刀头间隙降低能耗，做金属回收分选时可以缩小间隙获得更均匀的碎料尺寸。机架上部的进料口做了外翻的折边设计，既可以引导物料顺利进入破碎腔，也能避免破碎过程中碎料飞溅伤人，设备的出料位置直接对应机架中部的镂空区域，破碎后的物料可以直接落到下方的输送带上或者集料箱内，不需要额外设置导流结构。

　　在结构强度校核阶段，针对刀轴的扭转强度、轴承座的动载荷、机架的抗振性能都做了对应的受力分析，刀轴材料选用调质处理的合金结构钢，承受峰值扭矩时的安全系数控制在2.5以上，轴承选用重载调心滚子轴承，可以同时承受径向载荷和破碎过程中产生的轴向窜动力，即使长期处理混杂物料，轴承的使用寿命也能满足工业级连续运行的要求。整个设备的结构没有冗余的复杂设计，所有部件都围绕可靠破碎、低维护成本的核心需求布置，没有为了外观增加不必要的装饰结构，所有外露的旋转部件都设置了安全防护结构，符合工业设备的安全设计规范，对于需要搭建固废处理线、更新老旧破碎设备的从业者来说，这套结构的尺寸参数、传动布局、刀组设计都可以直接作为选型、建模、改型设计的参考依据，针对不同处理量的需求，也可以通过调整刀轴长度、电机功率、皮带轮传动比来衍生出不同规格的系列设备，不需要对整体结构做颠覆性修改。
