紧凑型双轴PET瓶破碎处理设备结构

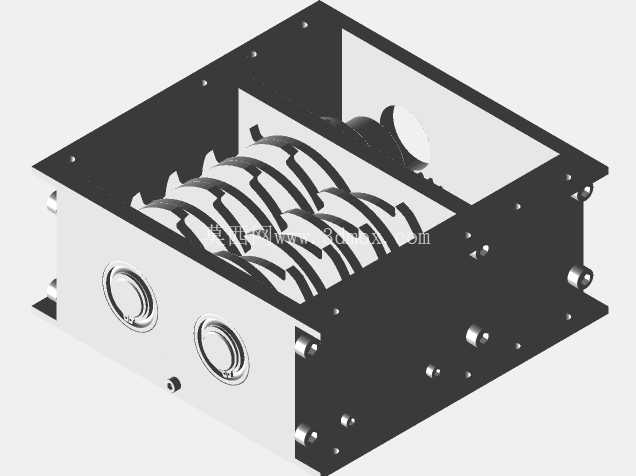

　　这款双轴破碎结构的设计初衷，是面向小体量废塑回收场景的处理需求，尤其是社区回收点、小型废品分拣站这类日处理量在百公斤级的作业场景，不需要配置大型工业破碎线的高产能设备，紧凑化的结构既能满足日常PET瓶、轻薄塑料片的破碎需求，又能控制设备占地与安装成本。从结构布局来看，整机采用箱式焊接框架作为承载主体，破碎腔直接集成在框架内部，两侧的轴承座直接通过螺栓固定在腔室侧板上，省去了额外的轴承座安装支架，既压缩了整机的横向尺寸，也能保证刀轴运转时的支撑刚性，避免长时间剪切作业出现轴端窜动。

　　刀轴部分采用平行双轴布局，动刀采用钩形剪切刃设计，相邻动刀在轴向上呈螺旋错位排布，这种排布方式一方面能让PET瓶进入破碎腔后被钩形刃持续勾带拉扯，避免光滑瓶身在腔室内打滑空转，另一方面错位排布能让剪切力逐点释放，降低单次剪切的峰值扭矩，配套的驱动系统不需要配置过大功率的减速电机就能满足作业需求，适配小型站点的供电承载能力。定刀部分通过沉头螺栓固定在破碎腔的内壁上，刃口与动刀之间预留0.2-0.5mm的剪切间隙，这个间隙尺寸是经过反复调整确定的：间隙过小会导致动刀与定刀在受热膨胀后出现剐蹭，加剧刃口磨损；间隙过大则会出现瓶片拉扯不切断的问题，破碎后的料块尺寸不均，影响后续的清洗、造粒工序。

　　设备的进料口开设在箱体顶部，开口尺寸刚好适配人工投料的操作高度，不需要额外搭建投料平台，操作人员站在地面就能直接将分拣后的PET瓶投入腔室；出料口直接开设在破碎腔正下方，破碎后的料块依靠自重下落，可直接对接下方的收集料筐或者小型输送皮带，不需要额外配置出料输送机构，进一步简化了整机的结构组成。从安装边界来看，整机的底部预留了四个螺栓安装孔，可直接固定在水泥地面或者小型设备机架上，不需要做特殊的减震基础，因为双轴采用异向回转设计，运转时的径向力可以相互抵消一部分，整机的振动幅度远小于单轴破碎设备，普通的硬化地面就能满足安装要求。

　　在日常维护的设计考量上，两侧的轴承座都预留了注油孔，可在不拆解腔室的情况下定期补充润滑脂，延长轴承的使用寿命；动刀采用模块化装配设计，单个动刀通过螺栓固定在刀轴的刀座上，出现刃口磨损或者崩缺时，只需要拆解对应位置的螺栓就能更换单个刀片，不需要将整根刀轴抽出，大幅降低了日常维护的工作量。针对PET瓶质轻易漂浮的特性，破碎腔的内部轮廓做了导流斜面设计，投料后瓶体会顺着斜面直接滑入双轴的剪切啮合区域，避免在腔室内出现架桥堵料的问题；同时腔室的侧板采用加厚耐磨钢板制作，长期与瓶体、破碎料摩擦也不会出现过度磨穿的问题，延长腔室的使用寿命。这款结构没有配置复杂的传感与控制系统，只保留了最基础的正反转与过载保护功能，操作门槛极低，不需要专门的技术人员值守，普通的站点工作人员经过简单培训就能完成操作与日常保养，非常适合小规模废塑回收场景的使用需求。
