高水头冲击式水轮机转轮结构设计

在山地流域高水头、低径流量的小水电开发场景中，冲击式水轮机是适配性极强的核心能量转换部件，不同于反击式水轮机需要依赖水流的压能与动能共同做功，这类设备完全依靠高速射流的动能冲击转轮完成能量转换，尤其适合水头落差在百米以上、枯水期流量波动大的山区电站，不需要设置复杂的尾水管流道，土建施工成本更低，日常运维的拆解难度也远低于混流、轴流机型。

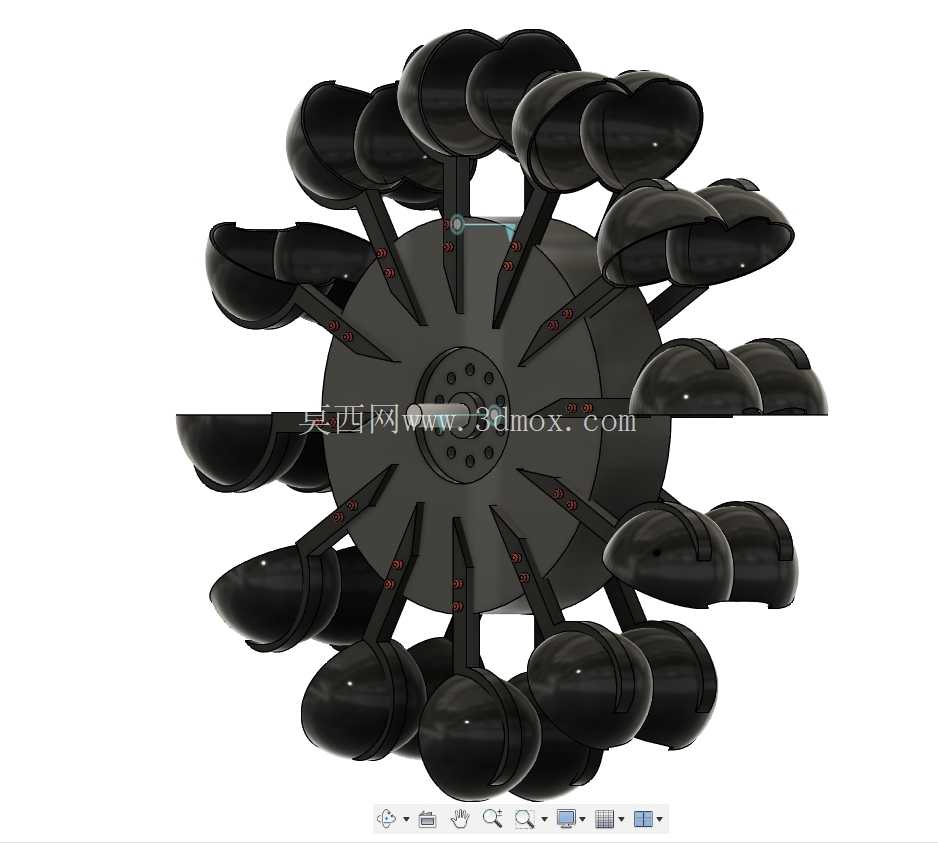

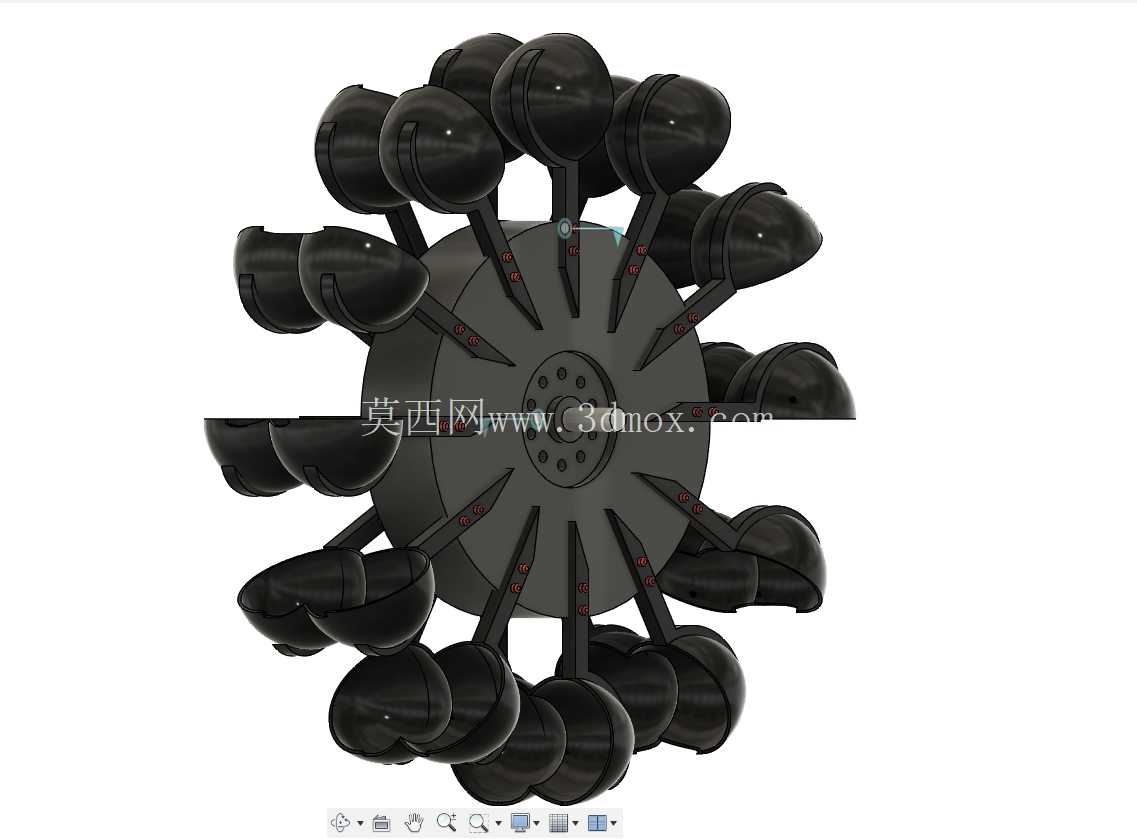

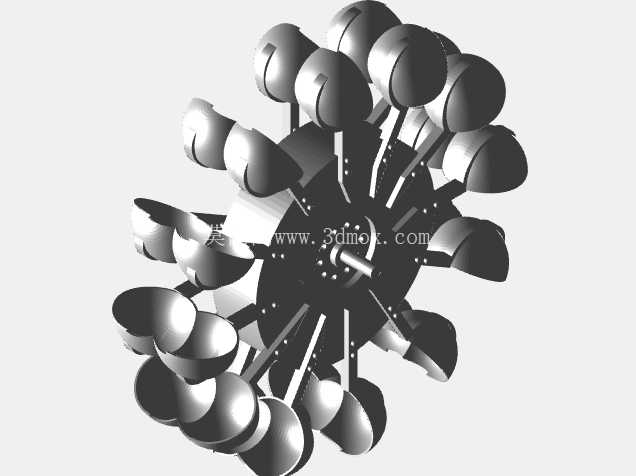

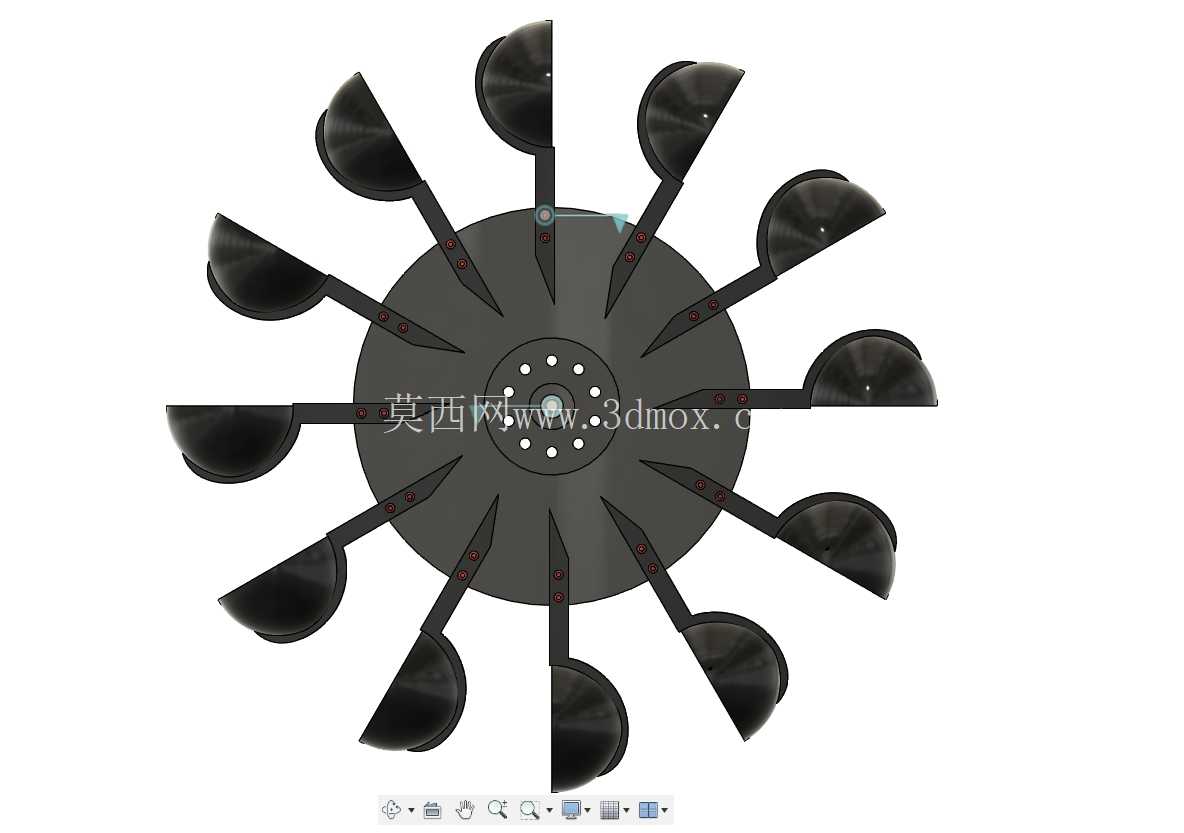

本次设计的核心部件是冲击式水轮机的转轮总成，整体采用轮盘与水斗分体装配的结构形式，轮盘中心设置标准的主轴安装孔，孔内预留键槽定位结构，可直接与水轮发电机组的主轴通过平键传递扭矩，安装时需要保证轮盘端面与主轴轴线的垂直度公差控制在0.02mm以内，避免高速运转时出现动平衡超标引发的机组振动。轮盘外缘沿圆周方向均匀分布20个水斗安装位，每个安装位通过定位销与紧固螺栓固定勺形水斗，这种分体式设计的优势在于，当个别水斗被水流裹挟的砂石磨损失效时，不需要整体更换转轮，仅需拆解更换受损水斗即可，大幅降低电站的长期运维备件成本。

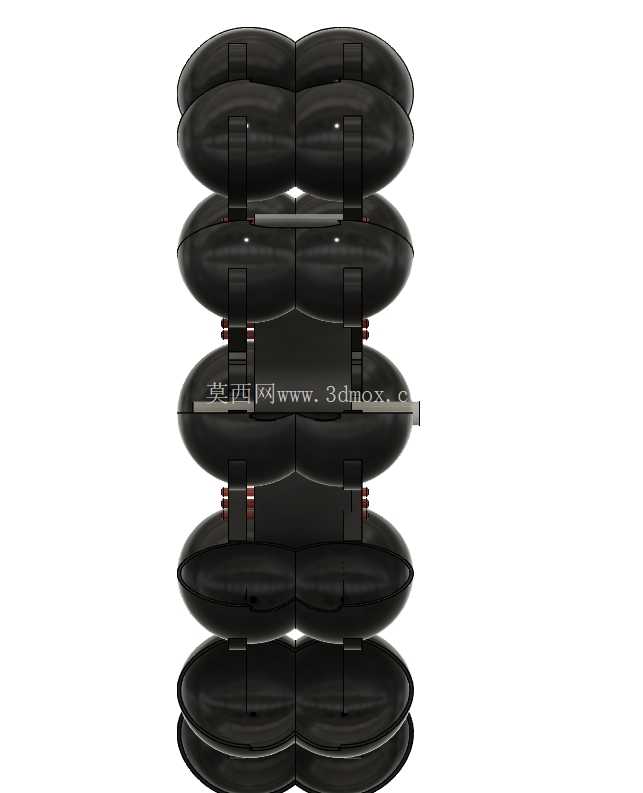

水斗的型线设计是整个转轮的核心，每个水斗都采用对称的双勺形曲面结构，进水侧设置锋利的分水刃，可将喷嘴射出的高速水柱均匀分流到两侧的勺斗内，水流沿勺斗内壁曲面平顺转向后从斗的两侧边缘流出，整个过程中尽可能将水流的动能传递给水斗，减少出口水流的剩余动能损失。设计时需要反复校核水斗的安装角度，保证射流冲击水斗时的入口角与出水角匹配最优的能量转换效率，同时要避免相邻水斗之间出现射流干涉，也就是前一个水斗离开射流区域前，后一个水斗不能提前切入射流造成能量损耗。水斗的壁厚根据水头压力等级做渐变设计，分水刃位置因为长期受高速水流与砂石的冲蚀，壁厚适当加厚，背部则做轻量化的减薄处理，在保证结构强度的前提下降低转轮整体重量，减少主轴的转动惯量，让机组在负荷波动时的调速响应更灵敏。

从安装边界来看，转轮的整体外径根据配套的喷嘴数量、射流直径做匹配设计，安装时需要保证转轮的节圆直径与喷嘴的射流中心高度完全对齐，射流的冲击点要落在水斗勺形曲面的最优受力位置，偏离量过大会直接导致机组效率下降，还会引发水斗局部受力不均出现疲劳裂纹。轮盘上的水斗安装座做了加强筋结构，可承受射流冲击带来的交变载荷，避免长期运转后安装位置出现变形松动。整个转轮的动平衡等级需要达到G6.3以上，因为这类高水头机组的转轮额定转速普遍在每分钟数百转，动平衡不达标会引发轴承温升过高、机组基础振动等一系列问题，建模过程中需要对每个水斗的重量做一致性校验，装配后整体做动平衡配重处理，在轮盘的指定位置预留配重块安装槽，方便现场安装时做最后的平衡校准。

在实际电站运行场景中，这类转轮的水斗表面会做耐磨涂层处理，因为山区河流的水流中往往裹挟着细沙与硬质颗粒，长期高速冲击会在水斗表面形成冲蚀坑，严重时会引发水斗开裂，建模时已经在水斗易磨损区域预留了涂层厚度的加工余量，方便后续做表面硬化处理。另外，转轮与机壳之间需要预留足够的间隙，保证做完功的水流可以顺利落入尾水渠，不会在机壳内形成积水阻挡转轮转动，间隙值根据转轮直径大小按比例设置，既要避免间隙过小出现擦碰，也要防止间隙过大造成机壳体积不必要的增加。不同于整装的转轮结构，这种分体装配的设计还可以根据不同季节的流量变化，调整水斗的安装数量吗？不对，实际应用中水斗数量是根据设计流量固定的，调整水斗数量会破坏动平衡与流道匹配性，正确的适配方式是更换不同直径的喷嘴来匹配流量变化，转轮本身的结构不需要改动，这也是该结构在小水电项目中被广泛应用的重要原因，适配性强，运维简单，能量转换效率稳定。
