太空任务用可回收生态轨道生物反应装置

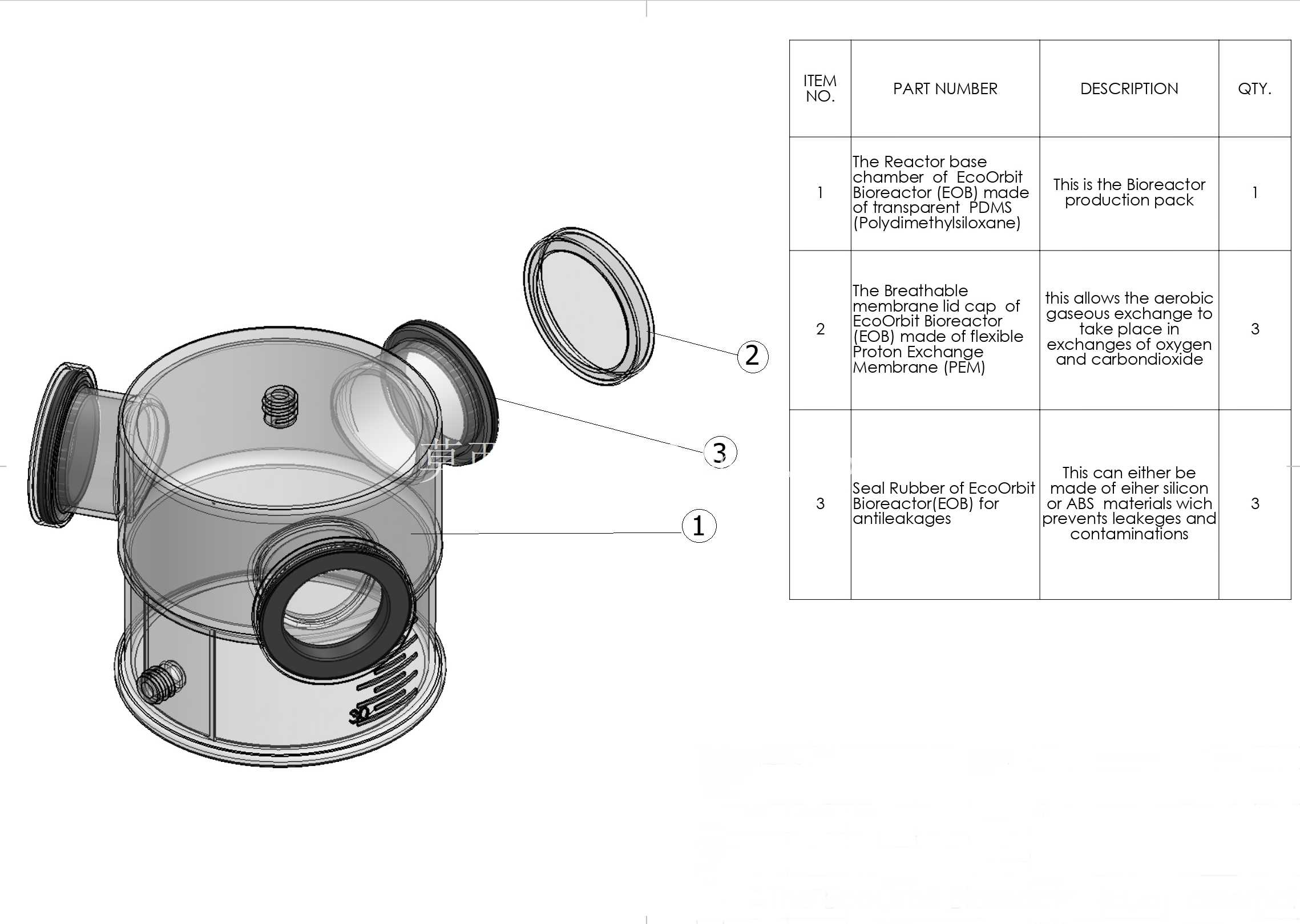

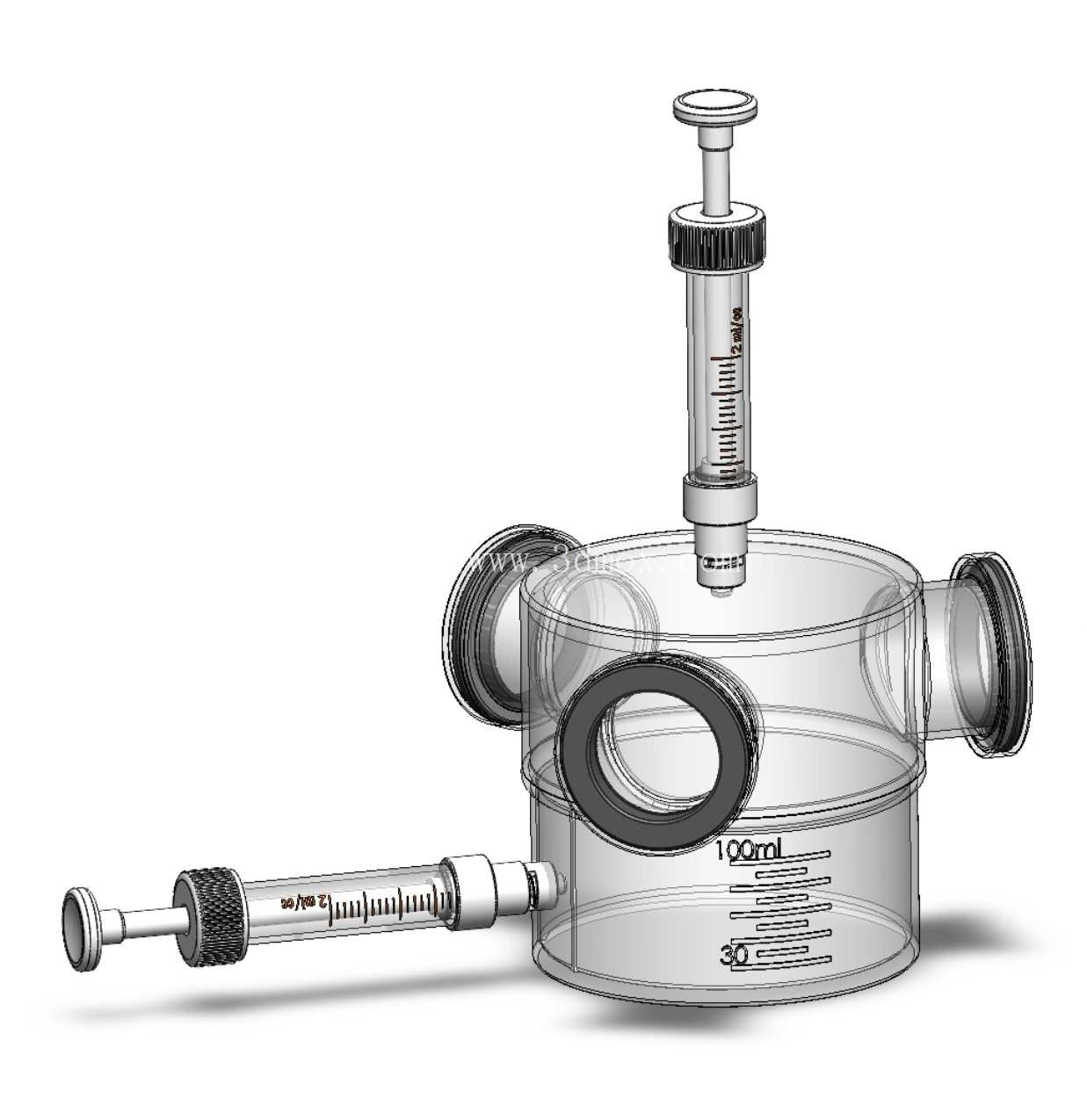

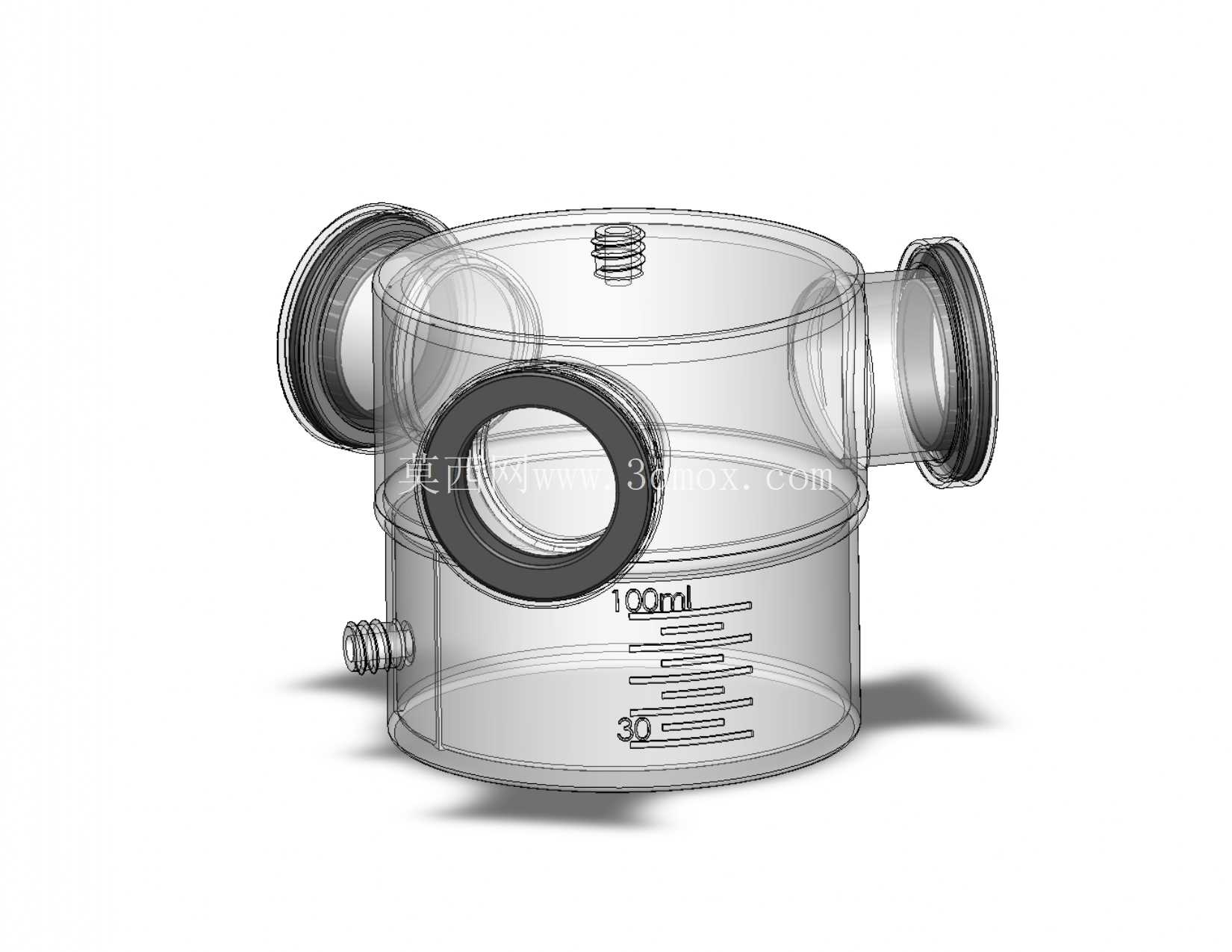

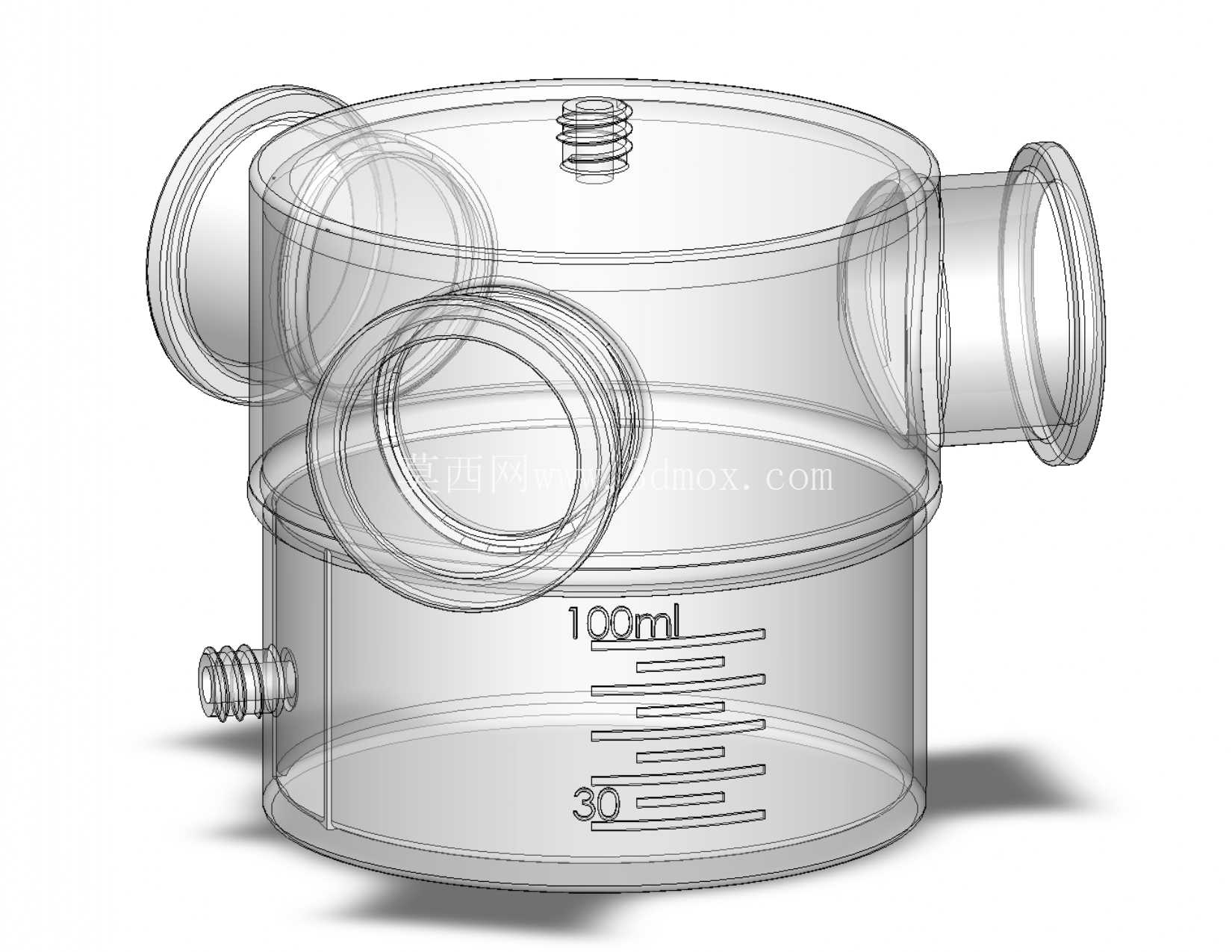

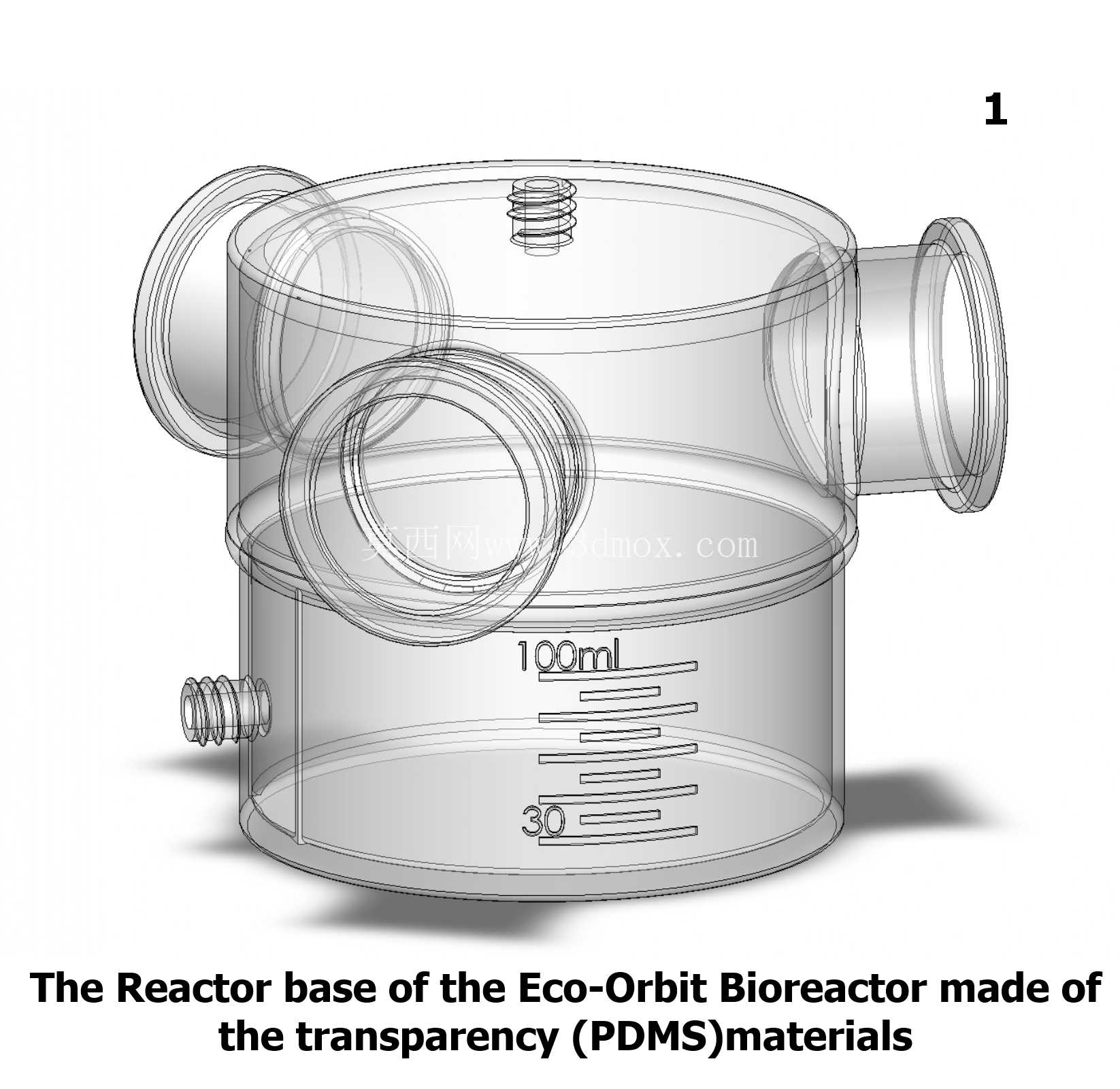

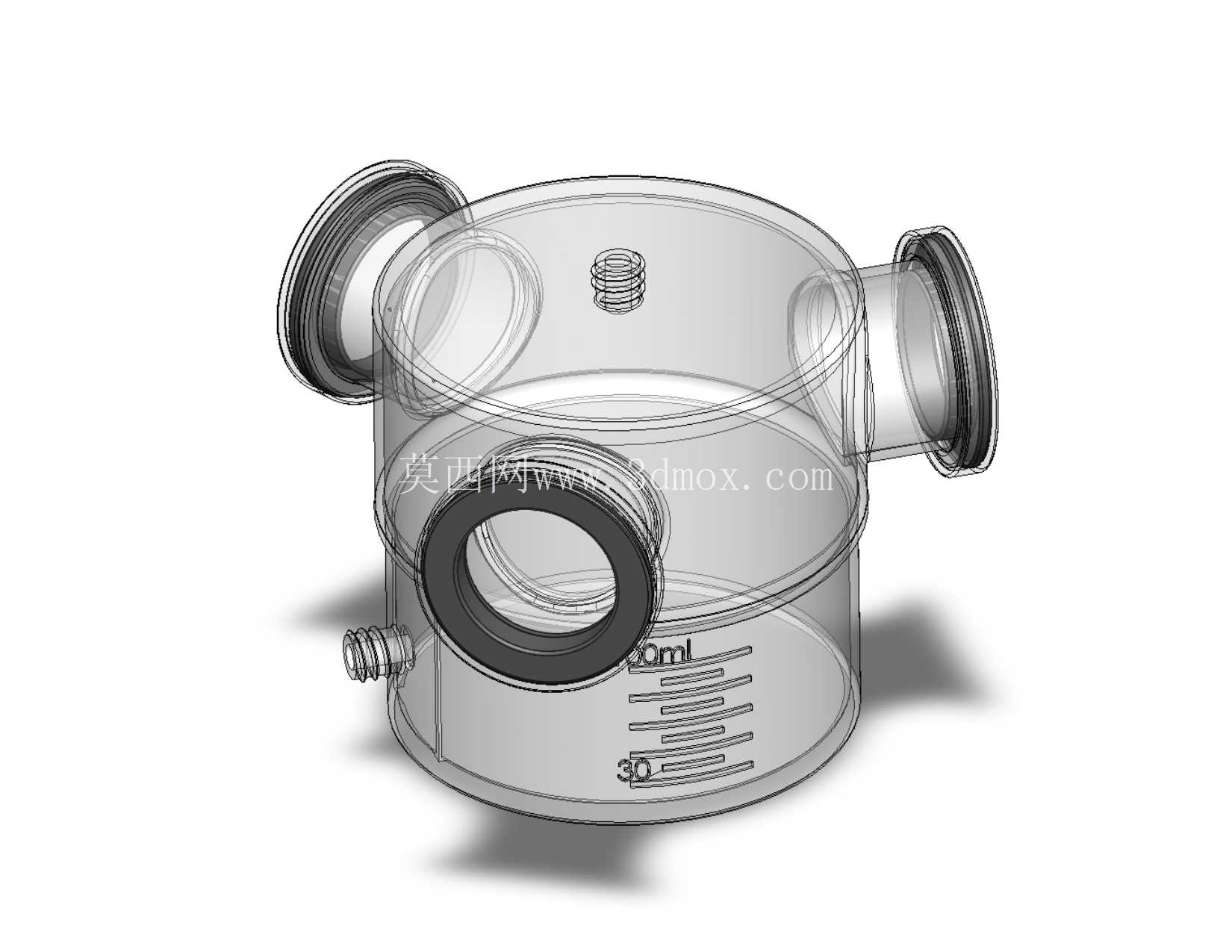

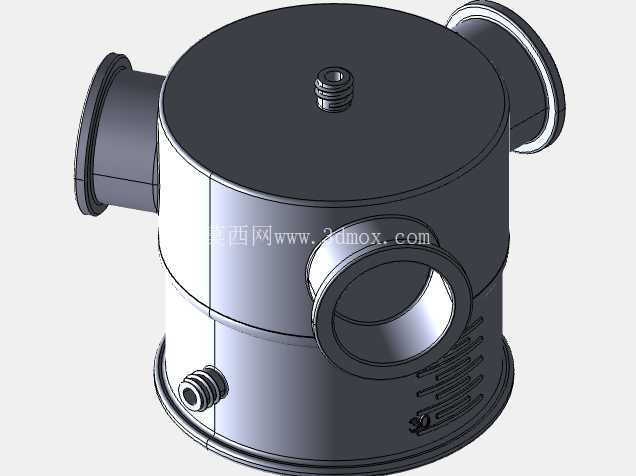

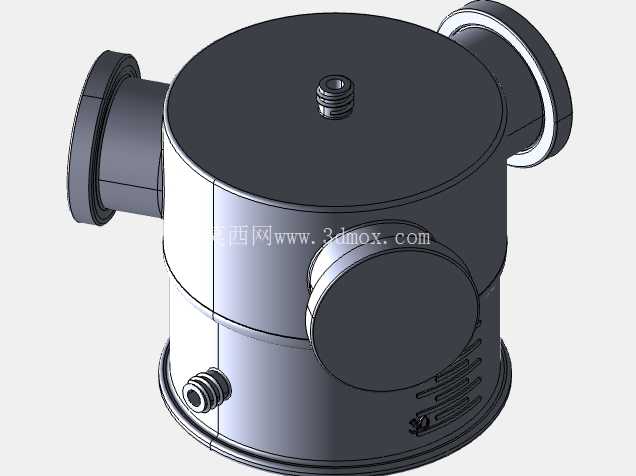

这款生物反应装置的核心设计出发点，是适配长期在轨太空任务的闭环生命支持需求，解决传统航天生物实验设备重量大、不可重复利用、维护流程复杂的痛点。从结构布局来看，主体采用圆柱型腔体设计，腔体侧壁预留三个标准快接接口，分别适配流体注入、样本抽取、传感监测三类功能模块，接口采用锥面密封结构，可在微重力环境下保证流体通路无泄漏，避免气液混合导致的实验数据偏差。腔体侧壁集成的刻度标识采用模内成型工艺，无需额外印刷即可在不同光照条件下清晰读取液位，刻度覆盖30ml到100ml的常用量程区间，满足常规微生物培养、微藻增殖实验的容积需求。

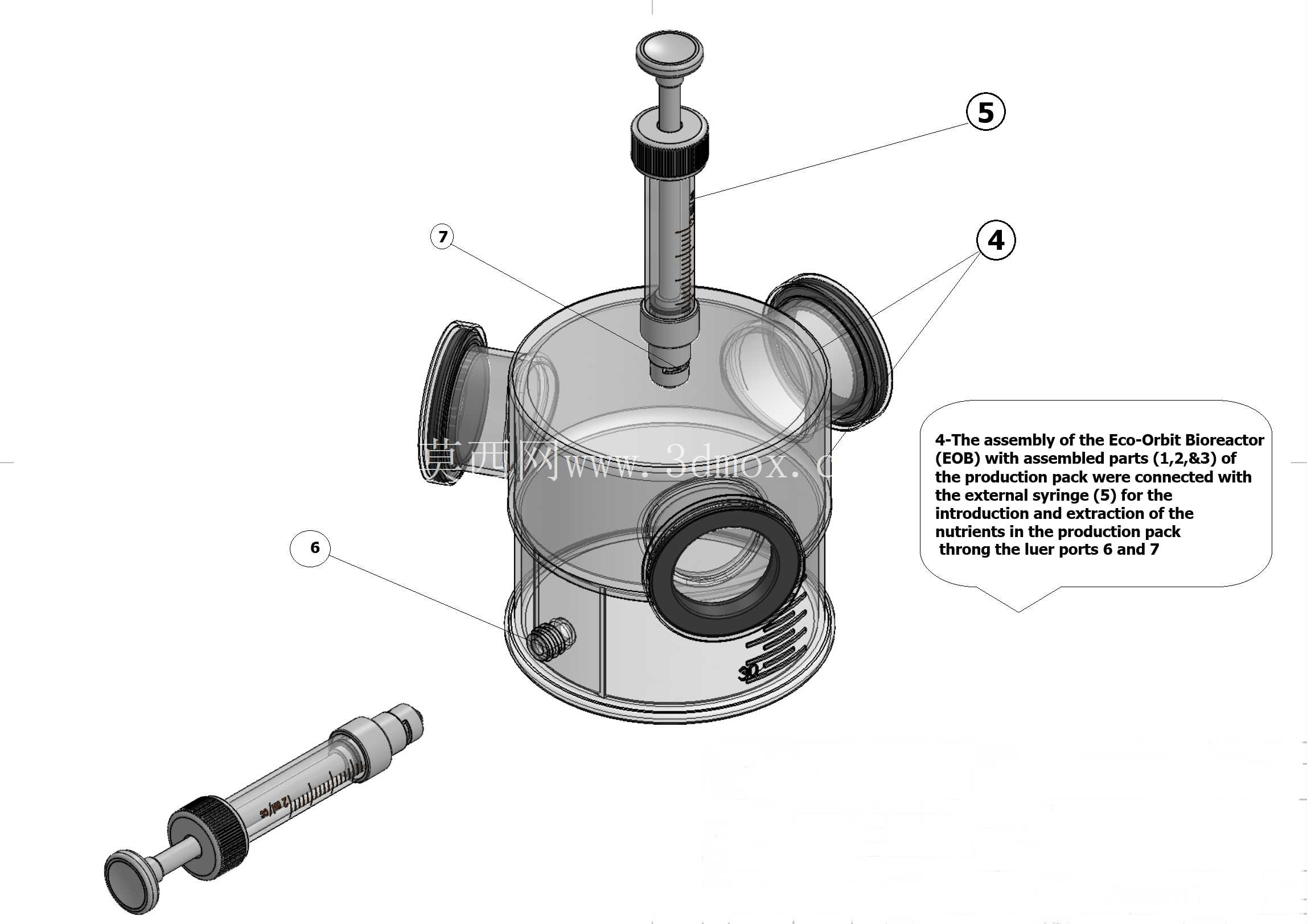

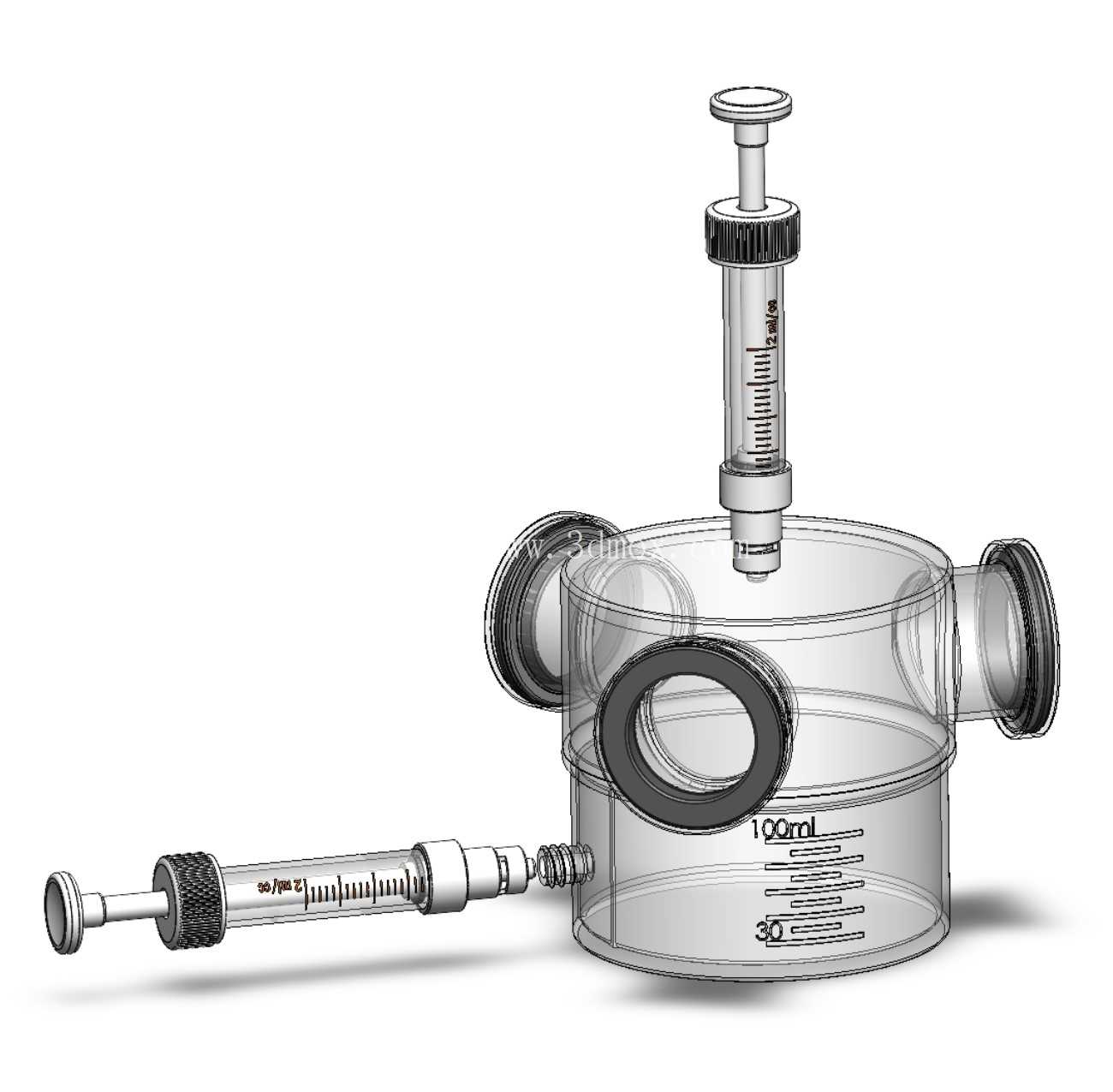

顶部的柱塞式注样模块采用带防滑滚花的调节结构，柱塞杆的行程经过精准计算，可实现0.1ml精度的定量注样，避免微重力下液体表面张力导致的注样量偏差；侧置的抽液模块采用同规格柱塞结构，可在不打开腔体的情况下完成代谢产物抽取、营养液补充操作，最大程度降低舱内环境对实验样本的污染风险。整个装置的所有部件均采用可熔融加工的高分子材料制作，无金属嵌件，完成任务后可通过在轨熔融回收重新加工为其他实验耗材，大幅减少上行补给重量与下行废弃物占用的载荷空间。

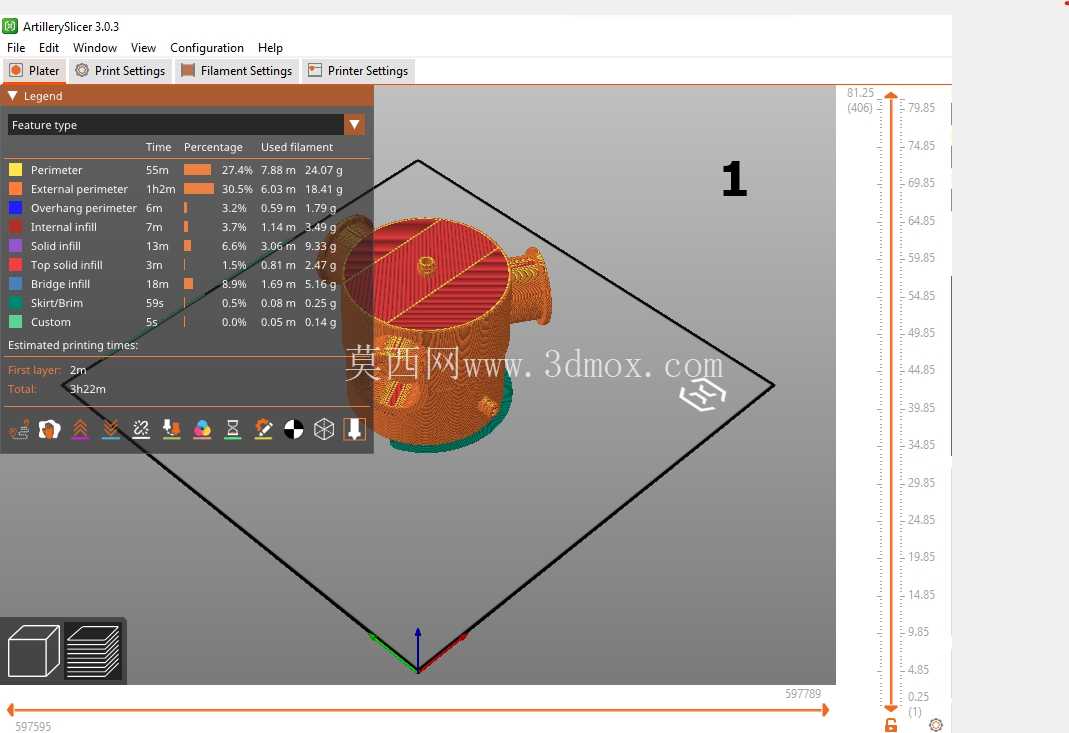

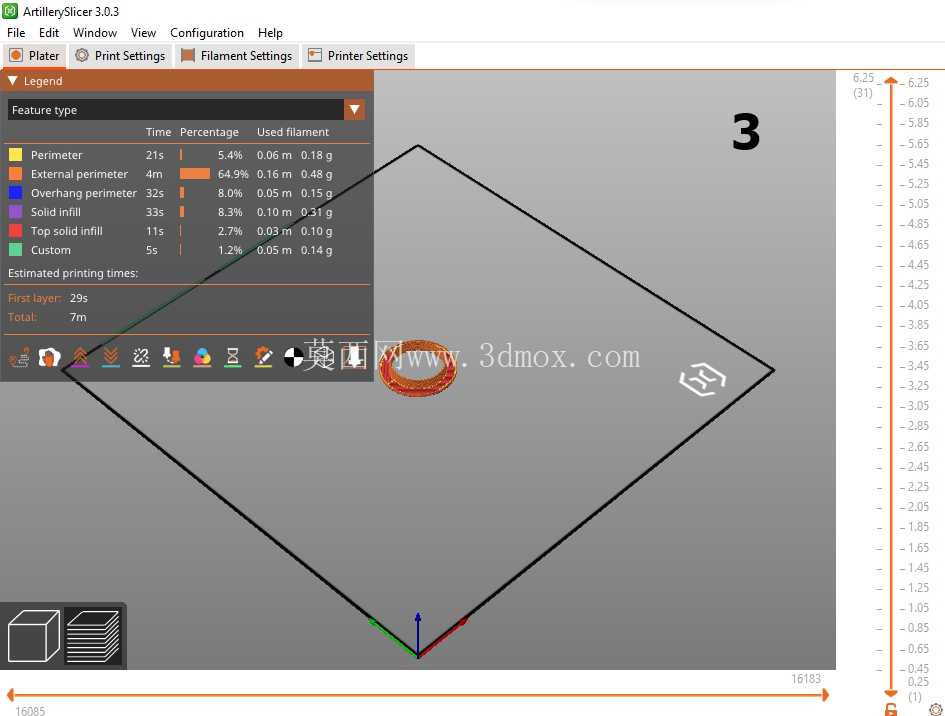

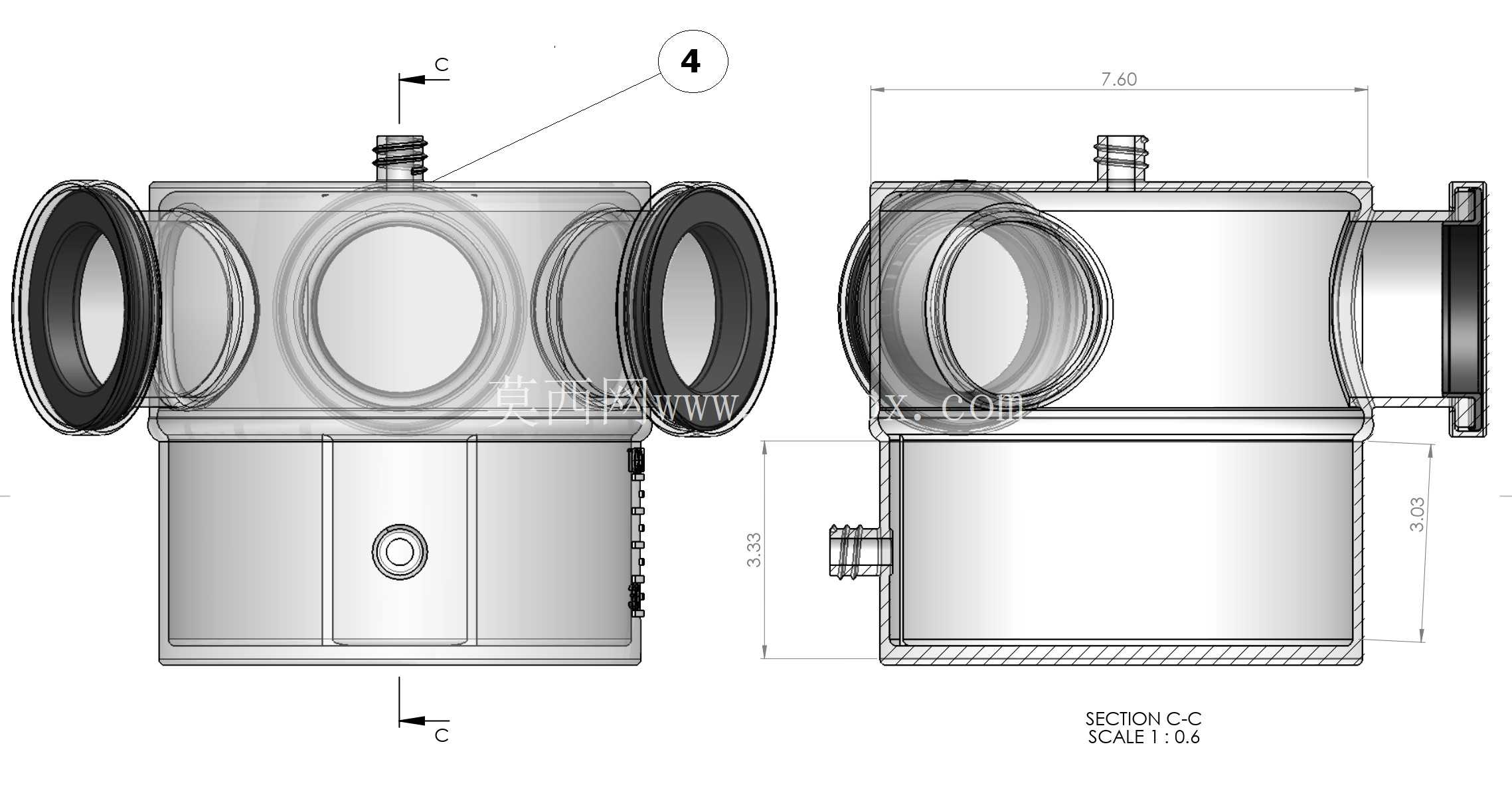

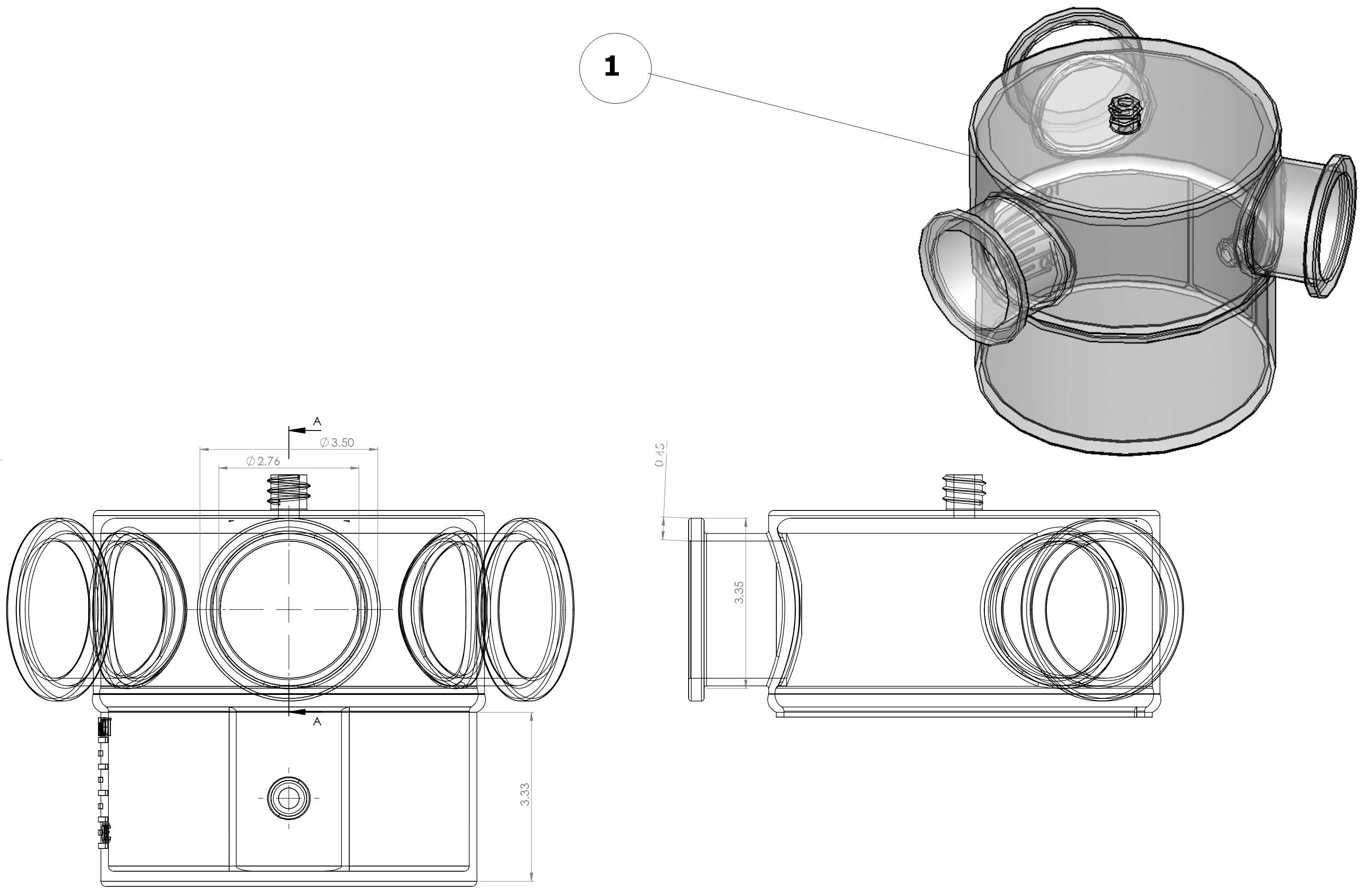

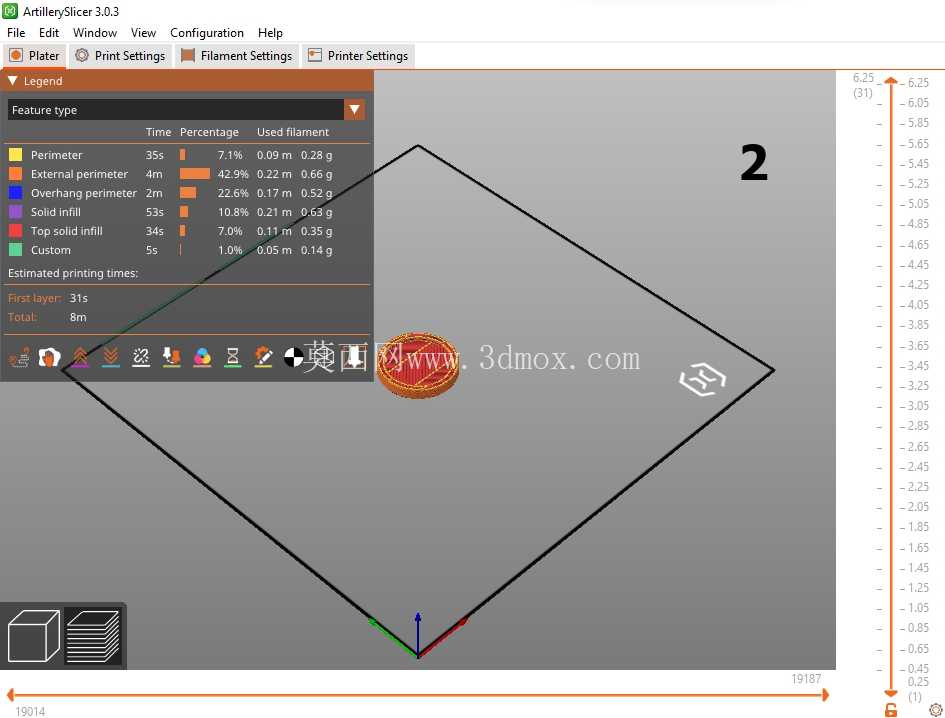

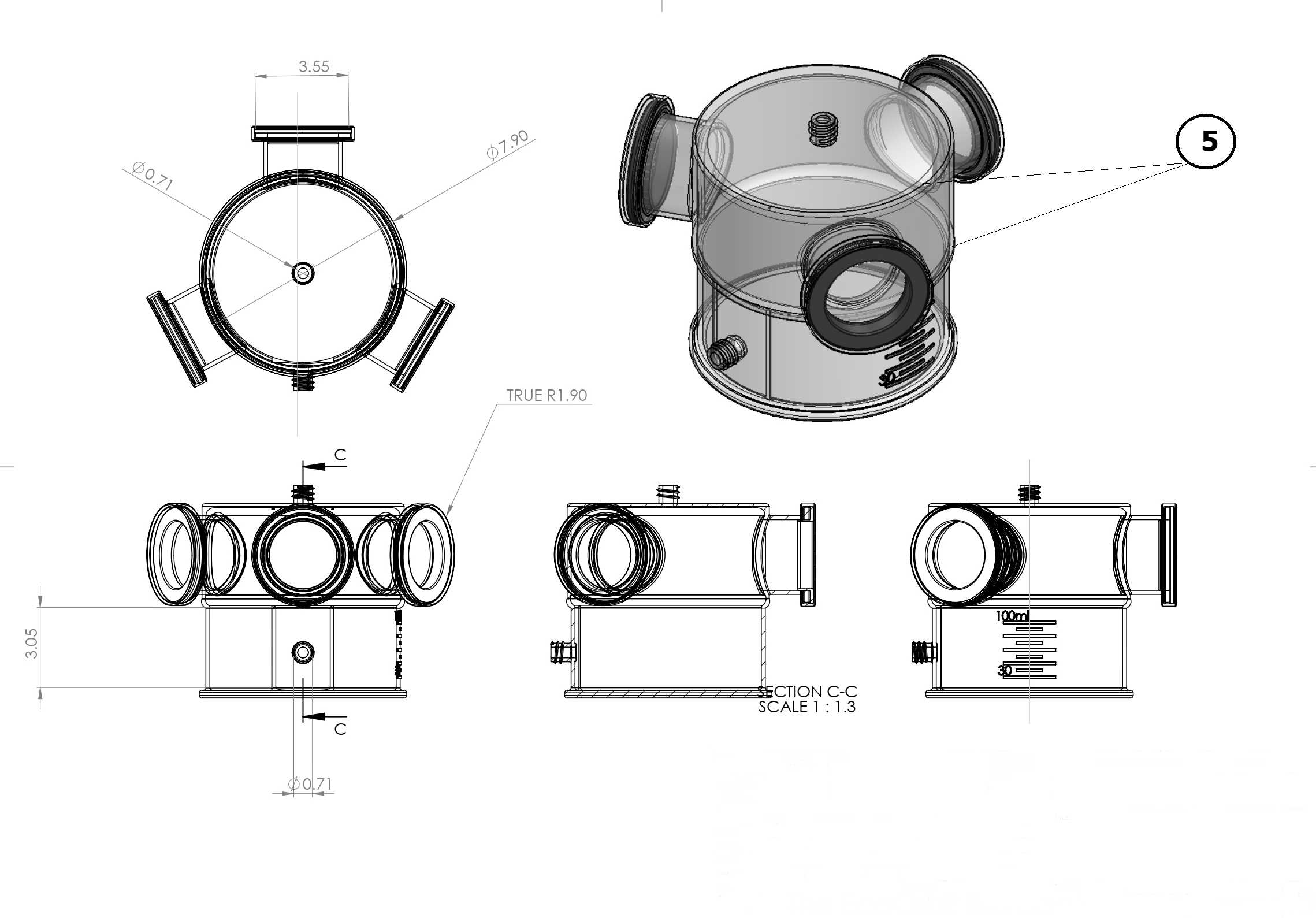

设计过程中重点考虑了3D打印的工艺约束，所有壁厚控制在1.2mm到2mm之间，无大于45度的悬空结构，打印过程无需额外支撑结构，打印完成后仅需简单去除毛刺即可完成装配，公差控制在±0.1mm以内，可保证接口的互换性。安装边界方面，装置整体最大外径为120mm，含顶部柱塞的总高度为160mm，侧置抽液模块伸出长度为85mm，可直接固定在标准航天实验柜的1U载荷安装位上，无需额外定制转接支架。

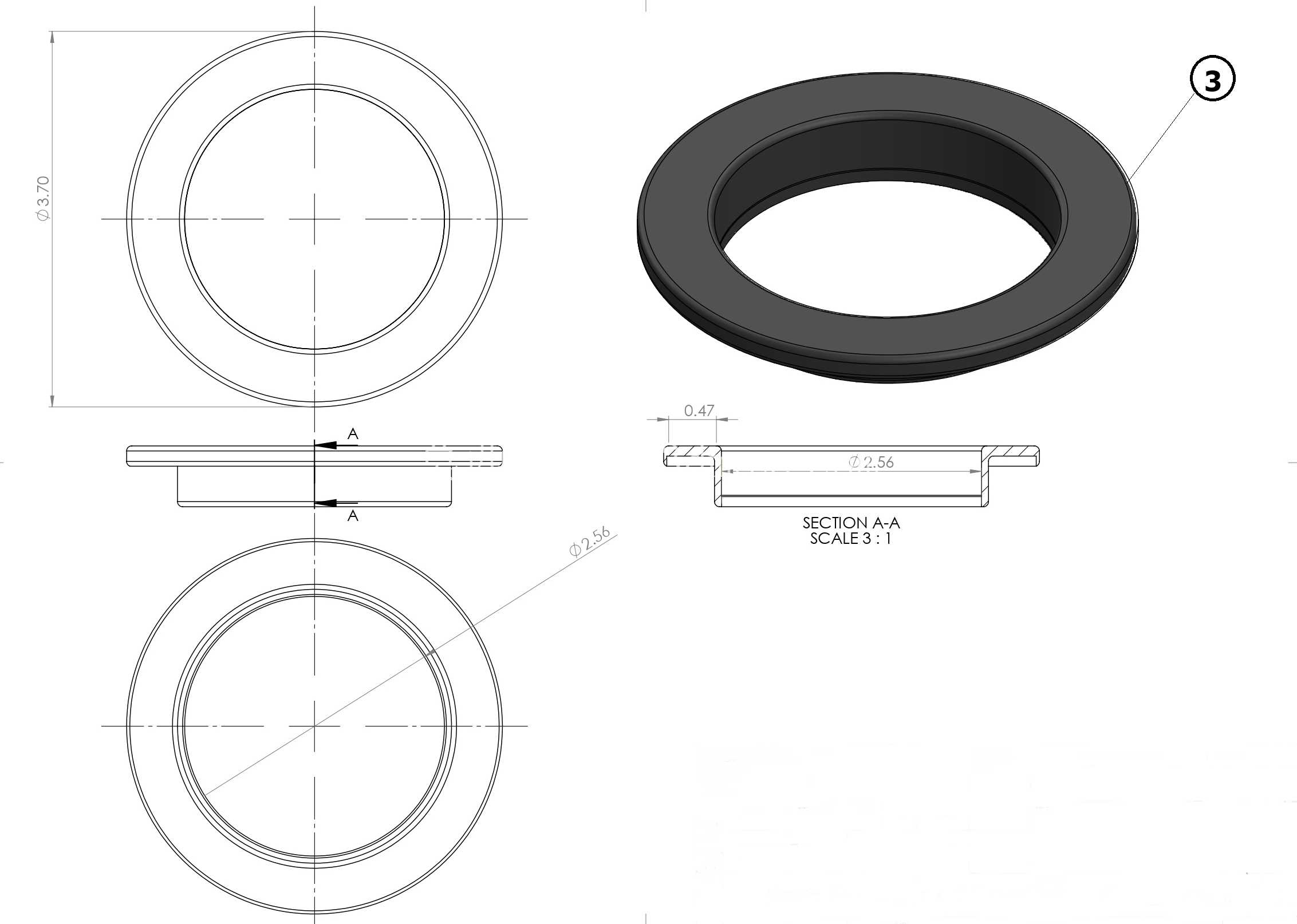

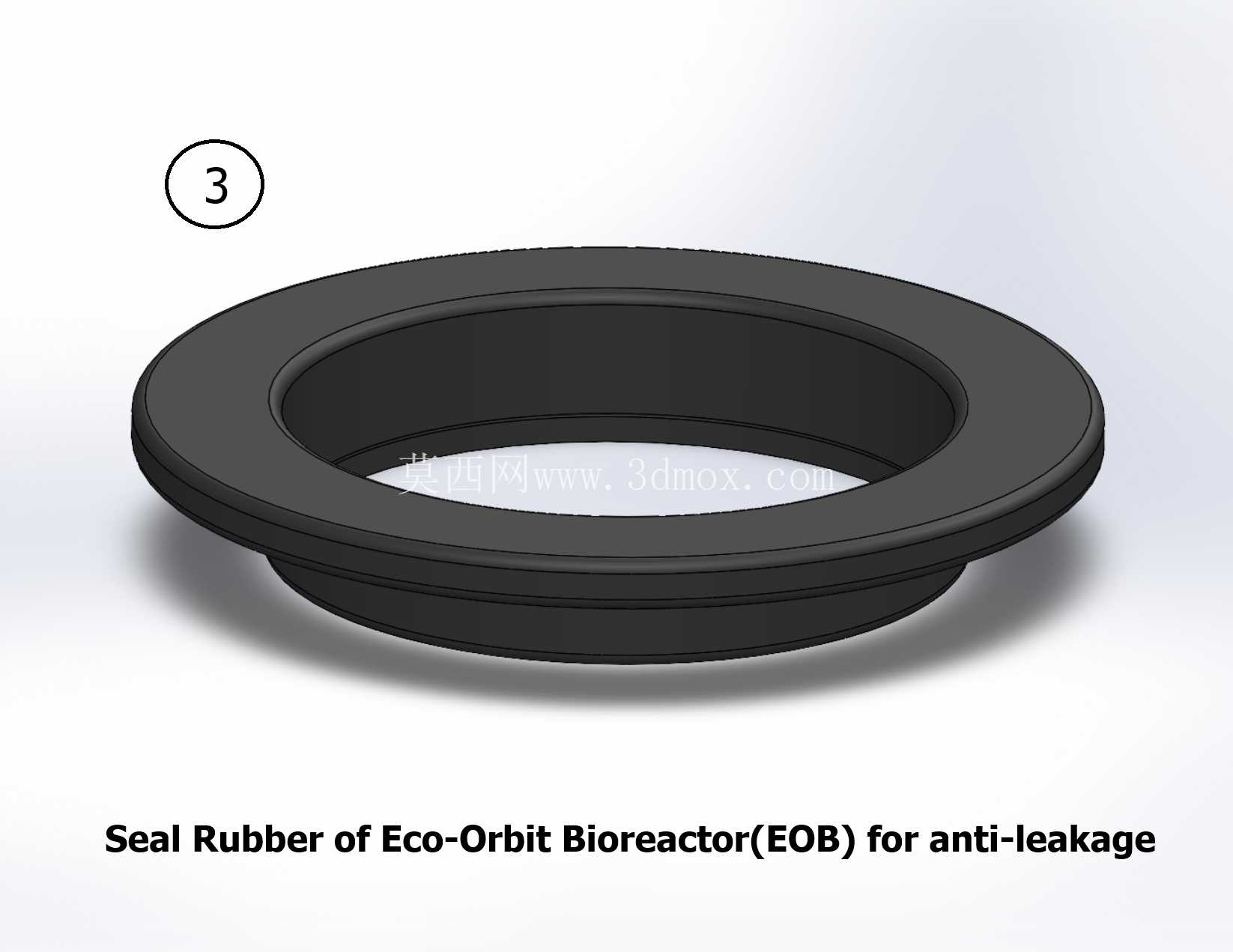

在实际应用场景中，该装置可用于在轨开展微生物燃料电池培养、微藻光合固碳、食用真菌增殖等实验，产出的氧气、可食用生物质可直接纳入航天器闭环生命支持系统，反应后的废弃培养基可通过装置的回收接口排入废弃物处理模块，无需额外的转移容器。不同于地面使用的生物反应器，这款装置的所有流道均做了亲水处理，可在微重力环境下保证液体始终贴合腔体内壁流动，避免形成气塞阻断流体通路；接口处的密封结构采用双重锥面设计，可承受-40℃到60℃的温度交变，适配舱内非控温区域的安装环境。

从结构可靠性角度出发，装置的所有活动部件均做了防脱出设计，柱塞尾部的限位凸台可避免操作过程中柱塞被完全拔出导致的液体泄漏，接口处的快接结构采用旋转锁定设计，锁定后可承受100N的轴向拉力，避免航天器机动过程中管路脱落。腔体的圆角过渡均做了R2以上的倒角处理，避免3D打印过程中出现应力集中，同时减少清洁过程中残留的死角，降低杂菌滋生的概率。针对在轨操作的特殊性，所有操作部位的滚花纹路深度控制在0.3mm，既保证戴舱外航天服手套操作时的摩擦力，又不会因为纹路过深勾挂舱内织物或管线。
